压力差压开关
压力(差压)开关检修作业指导书
福建俊佑机电设备有限公司号机组级检修作业指导书作业项目：压力（差压）开关批准：审核：编制：作业日期：1 范围 (2)2 本指导书涉及的资料和图纸 (2)3 作业条件 (2)4 风险分析/危害辨识 (3)5 备品备件清单 (3)6 现场准备及工具 (4)7 检修工序及质量标准 (4)8 检修记录 (6)9 不符合项目处理单 (7)10 完工报告单 (8)11 质量签证单 (10)1 范围本指导书适合于压力（差压）开关检修工作。
2 本指导书涉及的资料和图纸下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规范。
《300MW设备检修技术标准》《发电企业设备检修导则》《热工自动化系统检修运行维护规程》3 作业条件3.1 安全措施□严格执行《电业安全工作规程》；□工作票已办好，并检查有关安全措施确已到位；□清点所有专用工具齐全，检查合适，试验可靠；□检修时严禁损伤设备及其部件；□现场和工具柜工具、零部件放置有序，拆下的零部件必须妥善保管好并作好记号以便回装；□所带的常用工具、量具应认真清点，绝不许遗落在设备内；□当天检修任务结束后一定要将检修所用照明电源断掉；□参加检修的人员必须熟悉本作业指导书，并能熟记熟背本书的检修项目，工艺质量标准等；□参加本检修项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施；□开工前召开专题会，对各检修参加人员进行组内分工，并且进行安全、技术交底；□检修该设备必须遵循的其他安全措施。
3.2 组织措施□作业组成员了解检修前压力（差压）开关的缺陷；□清点所有专用工具齐全，检查合适，试验可靠；□参加检修的人员必须熟悉本作业指导书，并能熟记熟背本书的检修项目，工艺质量标准等；□参加本检修项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施；□准备好检修用的各易损件，及材料；□检修工作中设一名工作负责人负责人员的协调，监督本作业指导书的执行情况；□检修单位设一名技术负责人负责质量记录及监控工作进度、发现缺陷、处理方法等工作；□在工作过程中要明确各自职责，工作负责人要进行明确分工，安排好工作内容及工作进度；□所有在场的工作人员必须保持良好的精神状态；□所有工作人员要分工明确，各负其责，不得随意离开检修现场；□所有的组织措施、安全措施、技术措施准备就绪后方可进行工作。
水压差开关工作原理
水压差开关工作原理
水压差开关，也被称为压力开关或液位控制器，是一种常用的流体控制设备，用于检测流体的压力变化，进而控制相应的电路或装置。
其工作原理如下：
1. 原理简述：水压差开关基于一个简单的原理，即当流体的压力达到设定值时，开关会打开或关闭一个电路。
2. 结构：水压差开关通常由一个弹簧、一个触点和一个可调节的螺旋装置组成。
触点与电路连接，用于传导电流。
3. 工作状态：当流体的压力低于设定值时，弹簧将触点保持在闭合状态，电路将保持断开状态。
当流体的压力达到设定值时，压力将作用在弹簧上，使弹簧发生位移。
位移后，触点将断开或闭合电路。
4. 响应调节：水压差开关通常配有一个可调节的螺旋装置，用于改变触点的闭合或断开压力值。
通过调节螺旋装置，可以更改开关的工作压力范围。
5. 应用：水压差开关通常用于控制液位、防止水泵空转、防止水箱溢流等应用中。
例如，在水箱中，当水位达到设定值时，触点会断开电路，防止水箱溢满。
总之，水压差开关通过检测流体的压力变化，控制相应的电路或装置。
当流体的压力达到设定值时，开关会打开或关闭电路，从而实现相应的控制功能。

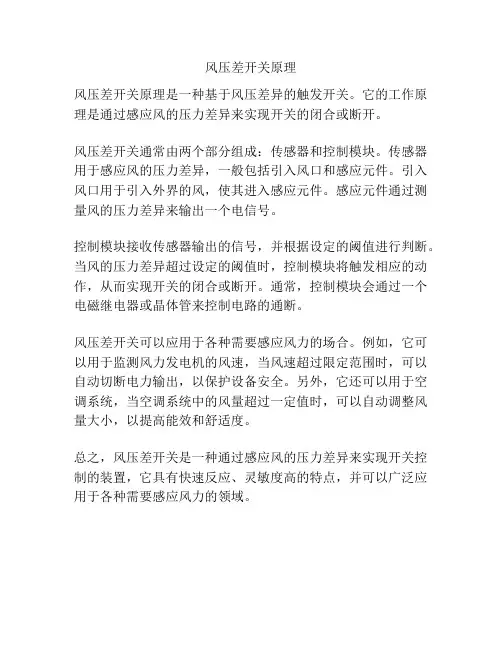

风压差开关原理
风压差开关原理
风压差开关原理是一种基于风压差异的触发开关。
它的工作原理是通过感应风的压力差异来实现开关的闭合或断开。
风压差开关通常由两个部分组成：传感器和控制模块。
传感器用于感应风的压力差异，一般包括引入风口和感应元件。
引入风口用于引入外界的风，使其进入感应元件。
感应元件通过测量风的压力差异来输出一个电信号。
控制模块接收传感器输出的信号，并根据设定的阈值进行判断。
当风的压力差异超过设定的阈值时，控制模块将触发相应的动作，从而实现开关的闭合或断开。
通常，控制模块会通过一个电磁继电器或晶体管来控制电路的通断。
风压差开关可以应用于各种需要感应风力的场合。
例如，它可以用于监测风力发电机的风速，当风速超过限定范围时，可以自动切断电力输出，以保护设备安全。
另外，它还可以用于空调系统，当空调系统中的风量超过一定值时，可以自动调整风量大小，以提高能效和舒适度。
总之，风压差开关是一种通过感应风的压力差异来实现开关控制的装置，它具有快速反应、灵敏度高的特点，并可以广泛应用于各种需要感应风力的领域。
防爆压力和差压开关安装与调节说明
120系列防爆压力和差压开关安装与调节说明型号：J120，J120K，H121，H121K，H122，H122K，H122P一、安装工具：可调扳手、扁平螺丝起子、锤子✧和开关连接的附件需有防火效果，通过EEx dⅡC认证。
连接时需拧紧螺纹，大约8mm深。
而且这些连接附件可应用在气体防爆区域的。
✧为防爆考虑，外壳密封要做好。
✧在气体防爆区域的。
✧在上紧时不要敲打开关主体，这样可能使传感部分受损，正确的做法是用扳手拧压力接口部分的六角形螺母。
✧压力开关尽量避免安装在剧烈振动、温度波动大的环境中，应避免受潮。
如介质为高浓缩液，需要垂直安装。
不能安装在周围温度超过说明的限制之外区域。
✧J120外壳有2个3/4”NPT电气接口，可以随您的意愿来使用。
其中有一个是已打开的，另一个出于防爆考虑塞住了，这两个电气接口一定要密封好。
垂直安装(压力接触面冲下,看图1a)或者水平(通气孔冲下,看图1b),两种安装方向需要和排风系统保持合适的位置.可以通过外壳上的或是安装托架上的四个1/4”螺纹孔表面安装.也可以通过压力开关自身的螺纹直接安装在刚性的管上.通气排污控制(M450)Type J120,J120K455-559如用通气排污口，此口应朝下安装(看图1b),对于此类安装电气连接必须是密封的.Types H121,H122&H122P,所有型号垂直安装，通气排污口朝下(看图1a)差压J120K,H121K&H122K,反向传感元件Models36-39,(S)147(B)-(S)157(B),367“反向传感元件”,差压开关必须水平安装,(如图2),压力开关差压开关温度开关流量开关雷达料位计重锤式料位计电磁流量计网站地图│法律声明压力开关差压开关温度开关流量开关雷达料位计重锤式料位计电磁流量计网站地图│法律声明接线✧所用导线必须最小能耐75℃的铜导线.✧不能带电操作,所用线规格应符合国际或当地标准,推荐的最大使用线尺寸为14AWG,推荐的最大现场接线端子上纽矩为7-17IN-LBS.✧工作用电不能超过开关表面所注等级,开关（上的电流/电压）的超负荷使用第一次就会损坏开关。
风机压差开关的工作原理
风机压差开关的工作原理
风机压差开关是一种用于检测风机压差的设备，其工作原理基于风流传感器和压力传感器。
风流传感器是一种能够测量气流速度的传感器，通常采用热线或热膜原理。
当风流传感器检测到气流通过时，会产生一个电信号。
压力传感器是一种能够测量气体压力的传感器，常用的有压阻传感器、微加压传感器等。
当风机开启时，风流传感器会检测到气流流动，但此时没有风阻，压力传感器会检测到背后的气体的压强，两者的压强相差较小。
当风机关闭时，风流传感器停止检测到气流流动，但是此时存在风阻，压力传感器会检测到背后的气体的压强升高。
这时风流传感器和压力传感器之间的压差就会变大。
基于上述原理，风机压差开关工作原理如下：
1. 风机处于关闭状态时，风流传感器停止检测到气流流动信号，压力传感器检测到压强升高。
2. 风机处于开启状态时，风流传感器检测到气流流动信号，压力传感器检测到压强不变或较小。
风机压差开关会根据风流传感器和压力传感器的信号变化来判断风机的工作状态，从而实现对风机的控制和保护。
压差开关工作原理
压差开关工作原理压差开关是一种常用的工业控制器件，它可以通过感知压力差异来实现开关的控制。
在工业自动化领域，压差开关被广泛应用于液体、气体等介质的流量控制和监测中。
那么，压差开关是如何工作的呢？接下来，我们将深入探讨压差开关的工作原理。
首先，我们需要了解压差开关的基本结构。
压差开关通常由感应元件、控制单元和输出部分组成。
感应元件是用来感知介质压力的变化，控制单元则负责对感应元件采集到的信号进行处理，最终通过输出部分实现控制。
压差开关的工作原理可以简单描述为，当介质的压力达到设定值时，感应元件产生相应的信号，控制单元对信号进行处理后，输出部分执行相应的控制动作。
具体来说，压差开关通过感应元件感知介质的压力变化，将这一变化转化为电信号，经过控制单元的处理后，输出部分进行相应的控制操作，如打开或关闭阀门、启动或停止泵等。
在实际工作中，压差开关可以应用于许多场景。
比如，在液体流量监测中，通过安装两个感应元件在管道两端，当介质流过管道时，产生的压力差异将被感应元件感知到，从而实现对流量的监测和控制。
在气体压力监测中，压差开关同样可以发挥作用，及时感知气体压力的变化，并通过控制单元对其进行处理，实现对气体压力的控制。
此外，压差开关还可以与其他控制器件相结合，形成自动化控制系统，实现更加复杂的控制功能。
例如，将压差开关与PLC（可编程逻辑控制器）相结合，可以实现对整个生产过程的自动化控制，提高生产效率和质量。
总的来说，压差开关通过感知介质的压力变化，实现对流体的控制和监测。
它的工作原理简单清晰，应用范围广泛，是工业自动化领域不可或缺的重要控制器件。
希望通过本文的介绍，读者对压差开关的工作原理有了更深入的了解。
美国UE防爆差压力开关J120K系列455 456 457
美国UE防爆差压力开关J120K系列455 456 457应用奥信仪表在选择工业用压力，差压或温度开关时，经常要考虑其安全性能，以保护设备和人员的安全性，120系列就满足了UL、CSA、ATEX等标准，并能符合多个国家地区的认证要求，可用于爆炸区域及含有强腐蚀气体的环境中，对设备和人员安全给予保护.120系列可以提供不同的压力，差压，真空和温度范围，同样可提供不同的连接方式，各种不同的材料以及感压原件类型，正是由于这种灵活的选择方式使得120系列广泛应用于各种场所，如：化工、石油、炼油、油田、钻井平台、输油管线以及制药等各种工业过程.技术参数存放温度 -54～71℃温度限制 -50～71℃;36～39型，520～525型.701—705型为 -17～71℃；环境温度每改变28℃，设定点典型漂移值小于全量程的1%；对于E121和E122型，小于2%；设定点的重复性温度开关为可调范围的±1%；压力开关，50-55，S50B-S55B，126-164，S126B-S164B.171-174，270-274，358-376，520-535，560-564，701-705等型号为可调范围的±1%，450-559为可调范围的±0.5%；36-39，183-194，483-494，565-567，612-680 等型号为可调范围的±1.5%抗冲击经10毫秒、15G冲击实验后，可重现设定点抗振动经2.5G、5～500Hz振动实验后，可重现设定点外壳铝合金（Max.0.4%铜）压铸壳体；环氧树脂涂层；垫圈密封；对前标为J，C，F的开关具有内部设定点锁定功能；对前标为B、H、E的型号则带有抗干扰气密铝制刻度盒盖；铝合金铭牌外壳等级 NEMA 4X；7；9；IP66；开关输出一个或两个单刀双掷(SPDT)输出；双开关可在整个范围内进行100% 跨度的分别设定；开关可接成常开型或常闭型电额定值 15A，125/250/480VAC重量 3～8 磅;(因型号而异)电器接口 3/4"NPT；标准接线端子；压力接口 S50B-S55B，S126B-S164B，171-194，483-494，520-535等型号的接口为1/2"NPTF;560-564型为2"园盘卫生等级连接;565-567型为1 1/2"园盘卫生等级连接；其它型号为1/4" NPTF温度组件温包及毛细管：6英尺，304不锈钢材质；直插式：镀镍黄铜（标准长度）；可选316L不锈钢材质；充填1BS型：充填溶剂；2BS～8BS：充填无毒油；温度死区 F型:典型值为1%；B、C、E型：在实验室条件下.其典型值为设定点范围的2%热监测及冰点保护 B121和E121这两种型号的开关是用于热监测及冰点保护等应用B121-13272，B122-13322等型号的电额定值为22A/480VAC；其它参数与上述相同；E121-1327，E122-13321等型号有10英尺不锈钢毛细管，开关的电额定值为22A/480VAC差压指示器（选项M201） J120K.H121K及H122K型差压开关带的差压指示(选项M210);大约精度在50%量程时为1.5%.在两个端点时为3%;指示窗是柔性玻璃材质;指示器可以进行现场调节.其精度为设定点范围的1%认证UL注册:cULus认证：温度: UL 873. UL1203，CSA C22.2 文件#E43374 压力: UL 508. UL 698. CSA C22.2 文件#E40857级别Ⅰ. 1 & 2区. 组别 B. C和 D级别Ⅱ. 1 & 2区.组别 E. F和 G级别Ⅲ. 外壳形式 4X，7，9；IP66CENELEC防火结构.符合EN 50 014/50 018，EEx dⅡC T6 DEMKO认证#02E 0212168IS CENELEC：本质安全符合EN50 014，EN50 020，EEX iaⅡC T6(仅适用于M405选项，不包括CENELEC防火条款) DEMKO认证#01E 0113749 SAA Ex dⅡT6. IP66. 级别Ⅰ.区域1，符合NACE MR-0175 (以171-193，483-493为准)FM认证. 3615及3600级别 (不是所有型号.参考选项M415的说明)CE认证，符合低电压规程（LVD）CE认证，符合压力设备规程（PED 97/23/EC）性能特点.能符合多个国家地区的认证要求.有一个或两个单刀双掷(SPDT)开关，可选双刀双掷（DPDT）开关.双端电器接口输出，方便连线.端子接线.焊接膜片或波纹管.超低压力范围。
压力开关设定点误差正负
压力开关设定点误差正负
（原创版）
目录
1.压力开关设定点误差的概念
2.压力开关设定点误差的影响因素
3.压力开关设定点误差的解决方法
正文
一、压力开关设定点误差的概念
压力开关设定点误差是指压力开关在设定压力值时，实际测量到的压力值与设定压力值之间的差距。
这种误差可能会对压力开关的控制效果产生影响，从而影响到整个系统的运行效果。
二、压力开关设定点误差的影响因素
压力开关设定点误差的主要影响因素包括以下几点：
1.压力开关的精度：压力开关的精度越高，设定点误差就越小。
2.压力开关的使用环境：压力开关在使用过程中，如果环境温度、湿度等条件发生变化，可能会对设定点误差产生影响。
3.压力开关的安装位置：压力开关的安装位置对测量结果有一定的影响，如果安装位置不合理，可能会导致设定点误差增大。
三、压力开关设定点误差的解决方法
针对压力开关设定点误差，可以采取以下几种解决方法：
1.选择高精度的压力开关：在选购压力开关时，可以选择精度较高的产品，以减小设定点误差。
2.合理安装压力开关：在安装压力开关时，应选择合适的位置，并确保安装牢固，以减小设定点误差。
3.定期校准压力开关：对于使用一段时间的压力开关，应定期进行校准，以确保其设定点误差在可接受范围内。
总之，压力开关设定点误差是影响压力开关控制效果的一个重要因素，需要引起我们的重视。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
讲课题目:SOR机械式压力、压差开关工作原理
讲课主要目得:掌握机械式压力、压差开关得工作原理
培训方式:班组培训与实验室动手操作相结合
讲课人:刘庆丰
讲课内容:
一 压差开关简介
压力、差压开关采用得就是触点输出模式,对压力信号得变化具有反应快、测量
准得特性,常被用在设备连锁保护或系统报警提示、
大板发电公司现场中给水泵润滑油压力及吹灰蒸汽流量,气化风机,空冷风机减
速机上得润滑油压力监测,磨煤机油站上等,使用其它国际知名品牌得压力压差开关
外,其它系统基本上都采用ＳＯR(索尔)品牌得压力压差开关用于设备连锁保护或系
统报警提示,其它品牌得压力压差得工作原理同SＯR(索尔)开关就是相同得、
在现场使用中,压力开关主要用来作为报警或保护信号,比如给水泵入口滤网压
差高接常开点(接NO、C端子),当压力低于6０Ｋpa时,触点为断开状态,当压力高于
60Kpa时,触点闭合,报警触发;汽轮机润滑油压力低接常闭点(接ＮＣ、C端子),当压
力高于48Kpa时,触点处于断开状态,当压力低于４８Kpa时,触点闭合,保护动作。
二 压力、压差开关工作原理
1 压力、差压开关工作原理
压力、压差开关就是一种简单得压力控制装置,当被测压力达到额定值时,弹性元
件得自由端产生位移,直接或经过比较后推动开关元件,改变开关元件得通断状态,压
力开关可发出警报或控制信号,以达到控制被测压力得目得。当被测管道内介质得压
差升高(或降低)而超过开关设定值时,开关内得弹性元件立即动作,使压力、差压开关
内得微动开关触点接通或断开发出报警或保护信号;当系统内得压力回到设备得安全
压力范围时,开关内得弹性元件立即复位,使开关内得触点接通或断开,报警或保护信
号消失。
2压力、差压开关内部结构
压力开关构成主要有压力传感元件、设定值调节螺母、电子开关元件,压力开关
分为单刀双掷(ＳPDT)与双刀双掷(DＰDＴ),SPDＴ型开关有两对节点(常开与常闭),
ＤPDT型开关有四对节点(两对常开与两对常闭)。
取压接口:英制1/4NPT 开关顶针及弹簧
开关
内部微动开关开关压力定值标尺铭牌
三 压力、差压开关校验
１压力、差压开关拆装工艺
1、1大板发电公司使用得压力、差压开关传输得大部分为弱电信号,DCS或ＰLC输
入信号采样电压等级为48VDＣ、２4VDC,为了防止DCS或PLC信号线接地烧毁卡
件或导致端子板得保险丝熔断,拆除开关接线时,需要先用绝缘胶带对接线线头进行
包扎进行绝缘处理,并将接线做好标记后才能将信号线抽出,同时要将裸露得信号线
进行防磨损处理。
１。２拆卸压力、压差开关前要确认一、二次门已关闭,用两把活扳手慢慢松开,开关
得活结,确认无压力后再完全松开活结。同一取样管路上如果有其她显示仪表得,需要
查瞧确实已无压、开关拆除后需要将取样管路与开关连接得活结封闭,避免杂物落入
堵塞管路。
1.３现场使用得ＳOＲ开关与仪表管路连接头尺寸主要就是Ｍ２0*1、5,接头形式全
部为直螺纹形式,安装时需要使用退火后得紫铜垫或钢纸垫来增大密封面达到良好得
密封效果,避免出现漏泄。对于用于润滑油得压力压差开关,为了防止开关得活结处密
封不严密渗油,可以使用密封胶对开关接头进行均匀涂抹后,再进行紧固,提高开关活
结得密封性。禁止使用四氟带对开关得接头进行密封。
2 压力差压开关校验
2.1校验前准备
2、１。1 标准仪表得选择
标准器一般可选用精密压力表或数字压力计。所选标准器得最大允许误差绝对
值应小于被检开关重复性误差允许值得1/４。
检定用标准器得量程应能覆盖控压范围上限,也就就是可调定值得上限、
2.１。２工作介质
压力、差压开关检定用工作介质可以就是无毒无害得气体或液体,也可以就是具
有一定腐蚀性得抗燃油(开关必须采用氟橡胶密封圈,开关压力、压差采样部件为不锈
钢)。
2。1。3环境条件
压力、差压开关得检定在室温(2０±５)℃、相对湿度为４5%-75％得恒温室进行。
检定前,须在环境条件下放置２小时以上,方可进行检定、检定时应无影响计量性能得
机械振动。
2。1。4 外观检查
压力、压差开关应确保外观与内部无损,不应该影响仪表得正常使用与测量,如发
现仪表内部结构严重破损,变形与腐蚀,经修整后校验,仍达不到仪表规定得精度范围,
应该将次开关封存禁用并张贴相应标签,并记录在案。
2。１、５ 将被检压力压差开关、标准仪表与校验台紧密连接(对于差压开关,如果
接正压侧,负压侧对大气,压力校验台需打正压校验;如果接负压侧,正压侧对大气,压
力校验台需要打负压校验)。缓慢平稳得加压(避免产生任何过冲与回程现象),直至设
定点动作,记录设定点动作值,然后缓慢平稳得降压,直至动作点恢复。
注意:测量氧气得压力开关不能使用油校验台进行校验,以免发生爆炸。
2.1.６ 将压力、差压开关加压至测量上限,关闭校验台通往被检开关得阀门,耐压3m
ｉn,查瞧标准仪表示值,应无明显变化、然后缓慢降压,直至设定点恢复,记录设定点恢
复(或者动作)值、
设定点固定得开关不进行控压范围检定。
２。2 压力、差压开关定值调整
２。２.1 压力、差压开关得选择要适合现场需求,不能超出铭牌制定得量程范围。例
如下图,铭牌标定量程(ADJＵSTABLE RANGE)为３—50PSＩ,约相当于2１—345
ＫＰa,也就就是说这种开关能够在２１－３4５KPａ之间调整设定值,如果现场测量
压力超出了上述量程范围,此开关就无法使用。
压力开关铭牌
2。2、2 ＳＯR压力开关定值调整要根据开关内部数值标尺进行,通过旋转调整螺母,
改变压力开关得动作定值。
压力可调定值标尺铭牌(量程)开关内部结构
调整螺母
2。2.3 根据２。２。2反复进行调整。调整完成后,至少要反复加、泄压3次,以确定
动作值就是否合格。在整个开关得检验过程中,开关要轻拿轻放,防止开关得定值因为
振动或碰撞产生偏移,消除开关投运后误动或拒动隐患。
3 允许误差得计算
压力、差压开关得精确度等级可分为０。5级、1。0级、1。5级、2、０级、2、
５级、4.０级、例如精度等级为０。5压力开关,也就就是说最大允许误差为±0.５%,
比如3-50Psｉ得压力开关,量程约为2１－3４5KＰa,那么最大允许误差就就是±１.
６2KPa,当设定值为８0KPa时,动作值在78。38—８1。６２ＫPa之间都就是合格
得。
误差计算:
Ｑ-实际动作值得平均值,S—动作设定值,P-压力开关量程
４ 重复性误差得计算
重复性误差允许值为精度等级得百分数,例如某压力开关得精度等级为0、５,则
重复性误差得最大允许值不能超过0、5%,在检定过程中,同一检定点三次测量得动作
值之间得最大差值与量程之间比值得百分数为重复性误差、
Qmａx—最大动作值,Qmin-最小动作值,P-压力开关量程
5线路绝缘测试
压力开关在环境温度为15—35℃,相对温度为45-７5％得条件下,下列端子之间
得绝缘电阻应不小于2０MΩ、
1)各接线端子与外壳之间
2)互不相连得接线端子之间
3)触点断开时,接线触点两端子之间
6 检定结果处理
经检定合格得压力、差压开关,出具检定证书,检定不合格得开关要出具检定结果
通知单,并注明不合格项目、
对于涉及连锁、保护得开关要经过班组技术员(班长)验收签字;机炉主保护开关
需要专业专工验收签字。
７检定周期
压力、差压开关得检定周期为１年。
五压力、差压开关回装
压力压差开关在从实验室检验完毕至设备回装得过程中,都要主要开关一定要轻
拿轻放,避免与其它设备发生碰撞。
1回装前要检查开关各部件就是否牢固,承压部件有无泄漏
2回装时要确保开关回装得位置与方向便于检修,并确保开关方向平正、
3开关投运:缓慢打开二次门(无二次门,开关安装后联系运行人员打开一次门),确认开
关活结接口处无泄漏。
4开关接线恢复,根据拆线时得标记进行恢复,切忌接错线。
六、压力开关校验及设备得使用
被检开关:可调量程3－50PSI 设定值80Ｋｐa
标准仪表:Cｏnst2７3智能数字压力校验仪 精度等级０、０５
1、 检定条件
1.1 标准表得精度等级要高于被检开关得精度等级得３/4,并且有有效得国家强检得
合格证书
1.2 被检开关得可调量程要在标准表得量程范围内
1.3 环境要求:
压力、差压开关得检定在室温(20±5)℃、相对湿度为45％－75％得恒温室进行、
检定前,须在环境条件下放置2小时以上,方可进行检定、检定时应无影响计量性能得
机械振动。
2、 检定项目
外观检查,仪器连接及接线,压力开关得定值调整,过程绝缘电阻测试
2.1 外观检查
2.2 仪器连接及接线
2.2.1 将被检开关与标准表固定到校验台上,关闭校验台泄压阀
2.2.2 将被检开关得NC、C端子用专用导线与标准表上方标准插孔连接(SW、CO
Ｍ)
注:
SW—开关量测量得输入正,颜色“红”
V –电压测量得输入正,颜色“红"
ｍＡ-电流测量得输入正,颜色“红"
－公共端,颜色“黑"
２4Ｖ－直流电源得输出正,颜色“红”
2、3
