AVR学习笔记
AVR学习笔记前言：学习一块单片机，我们要几项准备工作：1.开发软件（熟悉开发软件操作流程，基本上开发软件都差不多的，学会了一款，再学其它的就会很顺手了（新建工程、新建设计文件、把源文件加到工程里面、最后设置一些参数）2.编程语言（这个就不用说了，先学语法规则，能够熟练掌握到自己写的代码没有语法错误，然后再逐步把自己的想法驾驭到编程语言上）3.硬件（硬件包括的范围很广，不仅包括你所要学的单片机还有单片机的外围电路所用到的器件），最好要学一款仿真软件。
我们始终要记住学单片机绝对不可以纸上谈兵，一定要实践，就是把自己所写的代码下载到板上，看看实际效果。
开发板可以买，也可以自己做！我喜欢自己做。
实验一：点亮发光二极管1.avr单片机的i/o端口1）学习单片机的主要任务就是了解、掌握单片机i/o端口的功能，以及如何正确设计这些端口与外围电路的连接，从而能够组成一个嵌入式系统，并编程、管理和运用他们完成各种各样的任务。
2）atmega16有4个8位的双向i/o端口pa、pb、pc、pd，他们对外对应32个i/o引脚，每一位都可以独立地用于逻辑信号的输入和输出。
在5v工作电压下，输出高点平时，每个引脚可输出达20ma的驱动电流；而输出低电平时，每个引脚可吸收最大为40ma的电流，可以直接驱动发光二极管（一般的发光二极管的驱动电流为10ma）和小型继电器等小功率器件。
avr大部分的i/o端口都具备双重功能（有的还有第三功能）。
其中第一功能是作为数字通用i/o接口使用，而复用的功能可分别与片内的各种不同功能的外围接口电路组合成一些可以完成特殊功能的i/o口，如定时器、计数器、串行接口、模拟比较器、捕捉器、usart、spi等。
3）avr单片机的每组i/o口都搭载存有三个8为寄存器，分别就是：方向掌控寄存器ddrx、数据寄存器portx、输出插槽寄存器pinx（x=a/b/c/d）.i/o口的工作方式和整体表现特征由这三个i/o寄存器掌控。
AVR单片机C语言编译器
AVR单片机C语言编译器简介AVR单片机是一种常用于嵌入式系统的微控制器，它具有低功耗、高性能和广泛的应用领域。
要开发适用于AVR单片机的应用程序，需要使用特定的编译器。
在本文档中，我们将介绍AVR单片机C语言编译器的基本原理、常用工具以及一些开发实践。
编译器的作用编译器是一种将高级语言源代码转换为可执行机器代码的软件工具。
对于AVR单片机来说，C语言通常是开发应用程序的主要语言。
AVR单片机C语言编译器能够将C语言源代码转换为针对特定处理器的机器代码，使得程序能够在AVR单片机上运行。
AVR单片机C语言编译器具有以下主要功能：•语法分析和语义分析：编译器会对输入的C语言代码进行分析，检查是否符合语法和语义规则。
•优化：编译器会对代码进行优化，提高程序的执行效率和资源利用率。
•代码生成：编译器会生成与AVR单片机指令集兼容的机器代码。
•错误检查和报告：编译器会检测代码中的错误，并给出相应的错误信息和建议。
常用的AVR单片机C语言编译器在开发AVR单片机应用程序时，常用的AVR单片机C语言编译器有以下几种：1.avr-gccavr-gcc是GNU Compiler Collection (GCC)项目的一部分，是开源的C语言编译器。
它能够生成与AVR单片机兼容的机器代码，并支持多种AVR单片机型号。
2.IAR Embedded Workbench for AVRIAR Embedded Workbench是一款商业化的嵌入式开发工具，它提供了专门针对AVR单片机的C语言编译器。
IAR Embedded Workbench具有强大的代码优化功能，能够生成高效的机器代码。
3.Atmel StudioAtmel Studio是Microchip（原Atmel）推出的一款集成开发环境（IDE），它包含了AVR单片机开发所需的各种工具，包括C语言编译器。
Atmel Studio提供了可视化的开发环境，方便开发者进行程序调试和仿真。
AVR单片机的几个重要总结

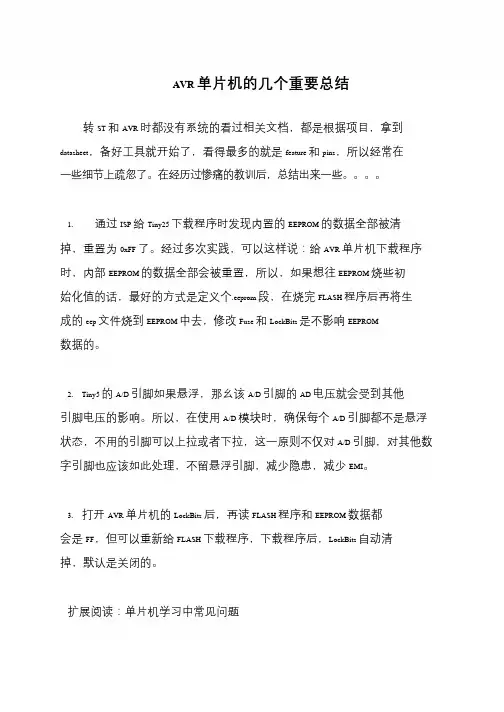

AVR 单片机的几个重要总结
转ST 和AVR 时都没有系统的看过相关文档，都是根据项目，拿到datasheet，备好工具就开始了，看得最多的就是feature 和pins，所以经常在一些细节上疏忽了。
在经历过惨痛的教训后，总结出来一些。
1. 通过ISP 给Tiny25 下载程序时发现内置的EEPROM 的数据全部被清掉，重置为0xFF 了。
经过多次实践，可以这样说：给AVR 单片机下载程序时，内部EEPROM 的数据全部会被重置，所以，如果想往EEPROM 烧些初
始化值的话，最好的方式是定义个.eeprom 段，在烧完FLASH 程序后再将生
成的eep 文件烧到EEPROM 中去，修改Fuse 和LockBits 是不影响EEPROM 数据的。
2. Tiny5 的A/D 引脚如果悬浮，那幺该A/D 引脚的AD 电压就会受到其他
引脚电压的影响。
所以，在使用A/D 模块时，确保每个A/D 引脚都不是悬浮
状态，不用的引脚可以上拉或者下拉，这一原则不仅对A/D 引脚，对其他数
字引脚也应该如此处理，不留悬浮引脚，减少隐患，减少EMI。
3. 打开AVR 单片机的LockBits 后，再读FLASH 程序和EEPROM 数据都会是FF，但可以重新给FLASH 下载程序，下载程序后，LockBits 自动清
掉，默认是关闭的。
扩展阅读：单片机学习中常见问题。
AVR单片机原理及应用
AVR单片机原理及应用AVR（Advanced Virtual RISC）是一种低功耗、高性能的单片机架构，由Atmel公司开发。
AVR单片机具有简单易学、高速、低功耗和丰富的外设等特点，在工业控制、电子设备、通信等领域应用广泛。
1.CPU：AVR单片机的核心部分，包括ALU（运算单元）、寄存器组和控制单元。
ALU负责执行加减乘除等基本运算，寄存器组用于保存数据和中间结果，控制单元用于控制指令执行。
2. 存储器：AVR单片机采用分布式存储器结构，包括程序存储器（Flash）和数据存储器（RAM）。
程序存储器用于保存程序指令，数据存储器用于保存数据和变量。
3.时钟电路：AVR单片机通过时钟电路来同步指令执行。
时钟信号控制着单片机内部各个部件的工作节奏，使其按照预定的频率工作。
4.外设接口：AVR单片机具有丰富的外设接口，包括通用IO口、串口、定时器、ADC（模拟转换器）等。
这些接口可用于连接外部设备，实现与外部环境的信息交互。
1.工业控制：AVR单片机具有高性能和丰富的外设接口，可应用于工业自动化控制领域。
例如，可用于控制温度、湿度、压力等参数，实现工业过程的自动化控制和监测。
2.电子设备：AVR单片机广泛应用于各类电子设备，如电子钟表、电子秤、电子计数器等。
其高速和低功耗特点使其特别适用于电子设备的控制和计算。
3. 通信：AVR单片机可以通过串口接口实现与其他设备的通信。
例如，可以用它来实现蓝牙、WiFi、Zigbee等无线通信模块的控制，实现设备之间的数据传输和通信。
4.智能家居：AVR单片机可应用于智能家居系统。
通过外设接口控制家居设备，如照明、空调、窗帘等，将其变为可远程控制和智能化管理的设备。
5.医疗设备：AVR单片机在医疗设备中的应用广泛，如体温计、血糖仪、血压计等。
通过与传感器结合，可以实现各种医疗参数的测量和监测。
总之，AVR单片机以其高性能、低功耗和丰富的外设接口在各个领域都有着广泛的应用前景。
如何学习avr单片机
如何学习avr单片机随着各IC厂商推出各种高性能的单片机，51单片机已经远远不能满足大家对高性能单片机的需求。
下面店铺收集了一些关于学习avr单片机的方法，希望对你有帮助学习avr单片机方法一、速度快。
AVR是精简指令集单片机，其速度可以达到1MIPS/秒，理论上是传统的51的12倍，实际上在10倍左右。
二、片上资源丰富。
MEGA系列片上具备JTAG仿真和下载功能。
片内含有看门狗电路、片内程序Flash、片内数据RAM、同步串行接口SPI、异步串口UART、内嵌AD转换器、EEPROM、模拟比较器、PWM定时计数器、TWI(IIC)总线接口、硬件乘法器、独立振荡器的实时计数器RTC、片内标定的RC振荡器等片内外设，可以满足各种开发需求。
三、驱动能力强。
I/O口可以直接驱动数码管、LED、继电器等器件，节省很多外围电路，即节省开发难度，又降低成本。
四、功耗低。
低功耗虽然比不上430单片机，但是在单片机中也是佼佼者。
五、可选择型号种类多。
各种不同的型号可以满足不同的需求，让你的项目有很多的选择余地。
六、性价比高。
在高性能的前提下，并没有增加芯片的价格，价格可以和51相比，而功能确是51不可以比的。
学习单片机的步骤1、熟悉单片机的原理，结构;2、学好数电，模电，为设计电路打好基础;3、熟练使用C语言，多学习别人的程序;4、对操作系统原理有一定的了解;5、Protel至少要有点基础;6、要实际动手调试电路的能力。
学习单片机的其它几个注意点1 .理论与实践并重对一个初学单片机的人来说，如果按教科书式的学法，上来就是一大堆指令、名词，学了半天还搞不清这些指令起什么作用，也许用不了几天就会觉得枯燥乏味以致半途而废。
所以学习与实践结合是一个好方法，边学习、边演练，循序渐进，这样用不了几次就能将所用到的指令理解、吃透、扎根于脑海，甚至“ 根深蒂固” 。
也就是说，当你学习完几条指令后 ( 一次数量不求多，只求懂 ) ，接下去就该做实验了，通过实验，使你感受到刚才的指令产生的控制效果，眼睛看得见 ( 灯光 ) 、耳朵听得到 ( 声音 ) ，更能深刻理解指令是怎样转化成信号去实现控制的，通过实验看到自己所学的成果不仅有一种成就感也能提升你对单片机的兴趣。
avr单片机教程
avr单片机教程
AVR单片机是一种常用的微控制器，它由Atmel公司推出。
下面是一个简要的AVR单片机教程，包括AVR单片机的
基本知识和编程技巧。
1. 搭建AVR单片机开发环境：
- 下载并安装AVR编程工具链，例如Atmel Studio或AVR-GCC。
- 连接编程器（如USBasp或AVRISP mkII）和AVR单
片机。
2. 学习AVR单片机的基本原理：
- 了解AVR单片机的体系结构，包括CPU核心和外设。
- 学习AVR单片机的寄存器和位操作，如端口设置和IO 口操作。
- 掌握AVR单片机的时钟系统和时钟分频器。
3. 学习AVR单片机的编程语言：
- C语言是AVR单片机的主要编程语言，需要学习C语言的基本语法和数据类型。
- 掌握AVR单片机的特定编程库和API，如delay函数和IO口操作函数。
4. 学习AVR单片机的编程技巧：
- 学习如何控制IO口，包括输入输出控制和中断处理。
- 掌握定时器和计数器的使用，以实现精确的时间控制。
- 学习如何使用外部中断来响应外部事件。
5. 实践项目：
- 首先进行简单的LED闪烁项目，以检查开发环境和硬件连接是否正常。
- 然后尝试一些基本的输入输出控制实验，如按键控制LED亮灭。
- 接下来尝试更复杂的项目，如控制舵机，驱动LCD屏幕等。
以上是一个基本的AVR单片机教程的大纲，希望能够帮助你入门AVR单片机的学习和应用。
具体的学习细节和项目实践可以通过查阅相关的AVR资料和教程来深入学习。
AVR单片机入门教程
AVR单片机入门教程首先，我们需要了解AVR单片机的基本原理。
AVR单片机是一种基于RISC结构的微控制器，具有高性能、低功耗和易于编程的特点。
它由CPU、存储器、定时器、IO端口等组件构成，通过编程实现对外设的控制。
接下来，我们需要学习AVR单片机的编程语言。
AVR单片机通常使用C语言进行编程，因为C语言具有简单易学、灵活性强、可移植性好等优点。
对于初学者来说，可以利用AVR开发板上的编程环境进行学习和实践。
在开始编程之前，我们还需要了解AVR单片机的开发工具。
AVR单片机的开发工具主要包括编译器、调试器和烧录器。
常用的AVR单片机开发工具包括Atmel Studio、AVR Studio等。
这些工具可以帮助我们编写、调试和烧录代码，提高开发效率。
当我们熟悉了AVR单片机的基本原理、编程语言和开发工具后，我们可以开始进行实践了。
下面是一个简单的AVR单片机入门实例：首先，我们需要准备一个AVR开发板、一个LED灯和一根跳线。
将LED灯连接到AVR开发板的一个IO口，然后将开发板连接到电脑上。
接下来，我们打开AVR开发工具，在编程环境中创建一个新的工程。
选择AVR单片机型号，并设置IO口为输出模式。
然后，编写C语言代码，实现控制LED灯闪烁的功能。
代码可以使用以下方式实现：```c#include <avr/io.h>#include <util/delay.h>int main(void)DDRB，=(1<<PB0);//设置PB0为输出模式while (1)PORTB^=(1<<PB0);//翻转PB0电平_delay_ms(500); // 延时0.5秒}return 0;```最后，编译并烧录代码到AVR单片机上。
然后，我们就可以看到LED灯在0.5秒的间隔内闪烁。
通过这个简单的实例，我们可以了解AVR单片机的基本编程方法和应用场景。
在进一步学习和实践中，我们可以深入了解AVR单片机的更多特性和应用。
AVR单片机项目开发实践教程项目一AVR单片机系统开发与设计工具
AVR单片机项目开发实践教程项目一AVR单片机系统开发与设计工具1.硬件工具准备首先，我们需要准备一些硬件工具来进行AVR单片机的开发。
常见的硬件工具包括：-AVR单片机开发板：包含一个AVR单片机芯片、外部电路和接口等。
-调试器：用于调试和监视AVR单片机芯片的运行状态。
2.软件工具准备- WinAVR：是一个开源的C语言编译工具链，可以将C语言源代码编译成可执行的机器码。
3.项目开发实践接下来，我们将以一个简单的LED闪烁项目为例，介绍AVR单片机的项目开发实践。
步骤1：硬件连接首先，将AVR单片机芯片插入开发板中，并将开发板与计算机通过编程器连接。
确保连接稳定和可靠。
步骤2：编写代码```c#include <avr/io.h>#include <util/delay.h>int main(void)DDRB，=(1<<DDB0);//设置PB0引脚为输出while (1)PORTB，=(1<<PB0);//将PB0引脚设置为高电平_delay_ms(1000); // 延时1秒PORTB&=~(1<<PB0);//将PB0引脚设置为低电平_delay_ms(1000); // 延时1秒}return 0;```步骤3：编译代码使用AVR Studio或WinAVR等工具，将C语言源代码编译成可执行的机器码。
编译成功后，将生成一个.hex文件。
步骤5：调试和测试使用调试工具，对AVR单片机程序进行调试和测试。
可以监视变量的值、跟踪代码的执行过程，以及分析程序的性能和效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
论坛编辑|王海英|zhi ye za z hi@163.c om
大家谈DISCUSSION
单片机应用技术是工控自动化、智能化的重要一环。
因此单片机课程是机电、自动化等专业的一门重要课程,也是学生感到非常抽象、难学的一门课程。
但随着半导体技术的发展及电脑的普及,单片机的学习不再是那么抽象了,你只需在电脑上装上合适的软件就可以在电脑上编写、编译、仿真调试自己的程序,直接利用软件来对单片机进行应用仿真,并进行实际单片机板的制作。
一、如何使用P rote us VS M仿真
下面就简单介绍一下在学习AVR(R educed Ins truction S et CPU)单片机中常采用的一件利器: EDA工具软件Proteus VS M。
在使用Pr ote us VS M仿真之前,首先要编好程序。
IC CAVR编译器是一款比较优秀的开发平台,可以进行程序的编写、调试和烧写。
比如在IC CAVR环境编写下面的电动机自锁控制程序:
#inc lude<iot13v.h>
void main()
{
POR TB=0x18;
DDR B=0x07;
while(1)
if((PINB&0x08)==0x00)
POR TB|=0x01;
if((PINB&0x10)==0x00)
POR TB&=~0x01;}}
二、如何对源程序进行编译
然后对源程序进行编译,在编译通过并产生输出文件后,假如你手上有单片机学习板和电机的话,当然只要把程序写入芯片就可以了。
但如果手头没有学习板,又如何检验自己的程序的实际控制效果呢?好办,让Proteus VSM来仿真演示给你看。
Proteus VS M软件是来自英国Labcenter electronic s 公司的EDA工具软件,Proteus软件具有原理布图、PC B自动或人工布线及电路仿真的功能,其特别的一点是,它的电路仿真是互动的。
针对微处理器的应用,还可以直接在基于原理图的虚拟原型上编程,并实现软件源码级的实时调试,接上显示及输出,还能看到运行后输入输出的效果。
Pr ote us VS M的窗口界面主要由标题栏、菜单栏、快捷工具栏、预览窗口、挑选元件按钮、库管理按钮、元件列表、方向工具栏、模型选择工具栏、原理图编辑窗口、仿真按钮等组成。
三、P rote us VS M软件的仿真步骤
下面以用ATtiny13单片机来对电动机进行自锁控制为例介绍Proteus VSM软件的仿真步骤。
第一,运行Proteus VSM软件,出现主界面窗口。
选中模型选择工具栏中的“选择元件”符号,并点击挑选元件按钮“P”,跳出挑选元件的对话框“Pick Devic es”,从挑选元件对话框中选择控制电路所需的元件并装入元件列表单中。
第二,从元件列表中一一单击选中所用元件,再移动鼠标到原理图编辑窗口适当位置并用左键单击,逐一放好所有元件,最后用鼠标左键分别单击元件的引脚进行连线,画出原理图。
第三,写入程序。
用鼠标右键单击芯片,芯片变红,再用鼠标左键单击芯片,在跳出的“Edit Component”对话框的“Progra m F ile”项中输入程序文件的路径,再点“OK”,即可将程序写入芯片。
第四,仿真。
用鼠标左键单击原理图中的播放键,激活仿真环境,即可进行仿真控制。
至此,软件仿真演示完毕。
通过上述仿真过程可以看到,Proteus软件能非常方便地在PC上对程序代码进行调试、实时仿真、测试和验证,让我们在进行硬件制作前对自己设计的产品有足够的认识,同时可避免大量的浪费。
如果觉得控制效果可以了,还可以利用Proteus的另外一个功能块AR ES PC B(功能和PR O TEL相似)来布线,绘制和输出PC B板,进行实际单片机板制作。
正在学习AVR单片机的朋友们,把Proteus VSM拿来试试吧,它定会让你改变对单片机难学的感觉,让你轻松掌握单片机的知识,成为一个掌握高新技术的人才!
(作者单位:广西玉林市技工学校)
学习AVR单片机
的一件利器
文/文福林
O U TIO N。
