第一章整车集成1.1总布置图绘制1.1.1意义根据新产品规划和概念设计确定车身总布置方案,然后再绘制总布置草图,然后开始进一步的造型设计。

其中整车总布置草图的绘制对后期的开发设计起到依据和指导作用。

1.1.2总布置草图的绘制1.1.2.1第一版总布置图-概念草图1.1.2.1.1相关输入及流程为了给造型提供工程依据和下一步设计提供指导,绘制出总布置概念草图。

总布置草图的绘制开始于项目预研阶段,根据新产品的规划,对竞品车进行扫描分析,根据发动机舱初步布置数据得出初步的整车限制尺寸和人机工程目标;依照相应的法律法规要求,并根据现有产品尽可能的考虑通用化的前提下确定车身总布置方案。

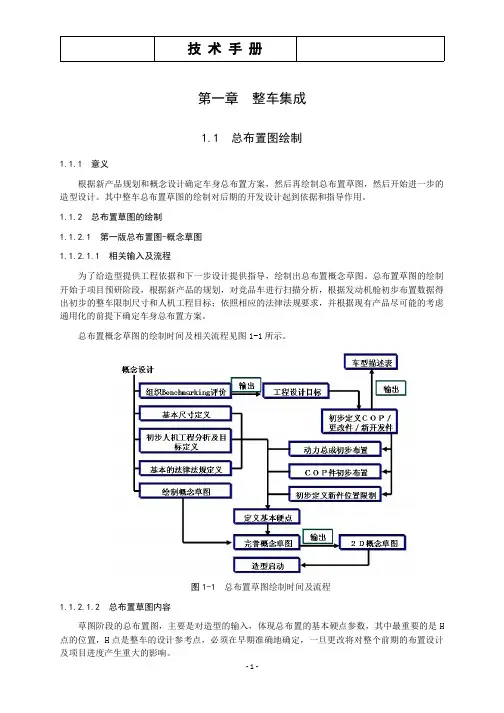

总布置概念草图的绘制时间及相关流程见图1-1所示。

图1-1总布置草图绘制时间及流程1.1.2.1.2总布置草图内容草图阶段的总布置图,主要是对造型的输入,体现总布置的基本硬点参数,其中最重要的是H 点的位置,H点是整车的设计参考点,必须在早期准确地确定,一旦更改将对整个前期的布置设计及项目进度产生重大的影响。

在草图阶段的总布置图中,主要体现如下内容:1、H 点坐标,人机内部空间等相关参数;2、整车外廓尺寸,包括长、宽、高、轮距、轴距、前悬、后悬;3、法规要求及设计目标;4、COP 零件的状态;5.三种载荷状态的地面线;6、各种限制面;7、其他,如车门形式、玻璃曲率等。

1.1.2.1.3绘制概念草图步骤在绘制概念草图之前,是在已经了解项目定位、对项目有了初步策划方案,并且对竞品车或对标车进行了大量分析的前提下开始绘制。

通常,概念草图的绘制需要如下步骤:(1)首先建立车身坐标系,“国标”定义的“整车坐标系”。

通过空载或设计载荷时车轮中心(左、右前轮和左、右后轮)及地板门槛纵平面来确定整车坐标系。

然后摆放车姿,如图1-2所示。

图1-2(2)确定踏板和踵点位置,如图1-3所示。

后踵点图1-3(3)先确定前排H 点位置,再确定后排H 点位置,如图1-4所示。

整车部设计手册-动力部分

整车部设计手册-动力部分

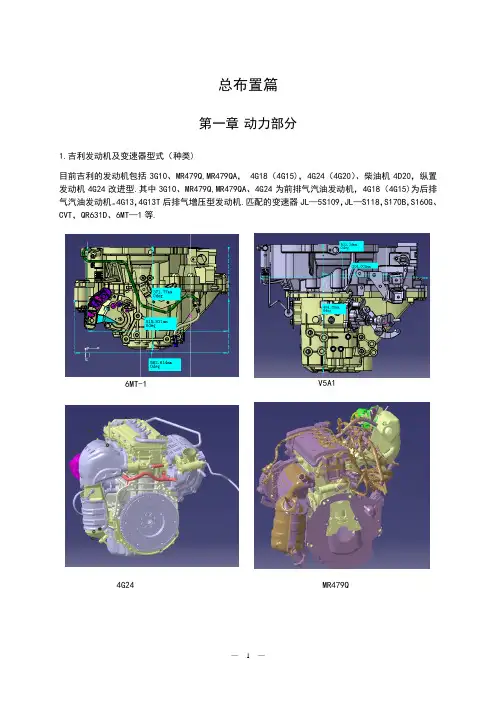

总布置篇第一章动力部分1.吉利发动机及变速器型式(种类)目前吉利的发动机包括3G10、MR479Q,MR479QA, 4G18(4G15),4G24(4G20)、柴油机4D20,纵置发动机4G24改进型.其中3G10、MR479Q,MR479QA、4G24为前排气汽油发动机,4G18(4G15)为后排气汽油发动机。

4G13,4G13T后排气增压型发动机.匹配的变速器JL—5S109,JL—S118,S170B,S160G、CVT,QR631D、6MT—1等.6MT-1 V5A14G24 MR479Q1.1.1动力总成的布置发动机进行布置时,要首先充分考虑发动机及变速器允许的最大布置倾斜角度(变速器的布置角度通常可以根据悬置安置面与坐标系XY面成0度时测得,或者根据输入轴与输出轴线生成平面与整车坐标系的XY面的角度),在角度允许的范围内(询问主管工程师),合理调整,以达到尽量大的油底壳最小离地间隙,传动轴角度在空、半、满载均≤4.5deg要求之内,以及周边零部件的通用化.对于动力总成布置时通常要求空载状态下,油底壳(变速器壳体)离地间隙要求170mm以上,如果油底壳离地间隙太小,在车辆运行过程中就无法对发动机油底壳形成有效的保护.通常在满载条件下,城市工况,轿车的最小离地间隙要求大于125mm以上,并且需要加装发动机底部护板。

对于更换动力总成的布置时,应先对动力总成的主要外廓尺寸进行比较,如压缩机位置、动力转向泵位置及变速器部分的选换档摇臂位置、原悬置安装点位置等,并询问动力总成的质量变化,这样可以初步判断以便校核中重点的考虑检查。

油底壳离地间隙检查传动轴角度检查由于动力总成是通过悬置连接在车身或副车架上,而悬置系统一般为弹性体(橡胶或液压形式),在发动机各种工况运行时均会有一定的运动量。

所以在布置动力总成时要充分考虑与周边不动件的间隙(如与车身纵梁一般间隙要求15mm以上),当然间隙值的定义与悬置的型式存在一定关系,通常来说,根据橡胶悬置特性,在动力总成的高度方向要求留20mm以上间隙,侧边以及前后方向的间隙通常根据动力部门提供的特性值增加一些余量进行要求。
