实验二 节流调速回路性能实验
实验指导书(液压)
实验老师：龙向前
单位：机电工程学院
一、液压泵性能实验┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈ 2
二、节流调速性能实验┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈5
计算机操作步骤
（Ⅰ）系统设置 ┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈ 7
（Ⅱ）数据查看 ┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈ 8
首先应弄清泵的几种流量：
空载(零压)流量-泵在无负载(空载)状态下输出的流量。
实际流量-泵在不同压力下输出的流量。
额定流量-泵在额定转速及额定压力下输出的流量。
液压泵因泄漏造成流量损失(即容积损失),油液粘度越低,压力越高，其漏损就越大。测出液压泵在不同压力下输出的流量做流量-压力特性曲线。
液压泵的容积效率η容:
7．复位
快捷键“R”；图标R
指将所有电磁铁恢复原位。
Ⅲ数据查看
1．查看系统数据
可直接点击图标TD进入（图七）查看系统各处参数的数据。
2．绘制曲线
在查看系统数据后，如需绘制曲线可在（图七）中直接点击“生成曲线”。窗口将弹出（图八）对话框，根据需要在（图八）中指定X、Y轴及XY的选取条件（分组表达式），并指定单位。设置完成后点击“添加到图形”然后“关闭”。回到（图七），继续“关闭”回到（图一）。
必须熟悉所用气动元件的装拆方法和使用场合，随之安置在实验台面板合适位置，进行气动元件和电气线路连接，经实验指导老师审定通过，方可进行操作。在操作过程中仔细的观察，如实而有条理地记录，并且不放过可能出现的一些反常现象。操作要胆大心细，培养独立工作能力，克服一有问题就问教师的依赖思想。
实验完毕，把所用的气动元件和快换接头、工具等放回原处，关好电气开关，经指导教师同意后，方可离开实验室。
节流调速特性实验
节流调速特性实验一实验目的：1.通过实验进一步了解进油路节流调速、回油路节流调速及旁油路节流调速回路的性能区别与调节方式。
2.分析和比较进油路节流调速和旁油路节流调速回路的调速性能和特点。
3 .比较节流阀式节流调速回路与调速阀节流调速回路的特性差异。
二实验设备：GCS003B液压实验台（图1—1），实验台的系统图及元件组成参见实验一。
三 实验过程和步骤：在QCS003B型液压实验台系统图上缸17为动力缸，缸18为负载缸，当调节阀9的扭时，可改变缸18对动力缸17的负载。
将阀10关闭，阀12置开启位，阀2调至适当开口，使回路处于准备实验状态。
1.节流阀式进油路节流调速性能实验关闭调速阀4，节流阀7，开大节流阀6，调整节流阀5，使之处于适当开口；启动泵1，调整压力阀2使P1为300bar；轮换接通电磁阀3两端电磁铁使缸17活塞往复运动；改变阀9调整旋钮，调整缸18的负载P6，并测量缸的运动速度（v=缸行程L/缸单程耗时t）,保持P1不变，每次改变缸18的负载压力P6，测在该负载下缸17行单程对应的耗时t；依次记录数据填入下表内。
泵源压力P1(bar) 负载压力P6(bar)活塞行程L(mm)时间T(s)缸门移动速度V=L/t(mm/s)2.旁油路节流调速性能实验关闭调速阀4，开大节流阀5、6，调整节流阀7使之有适当开度：改变负载缸18的负载，调整阀9按钮：切换阀使缸17活塞往复移动：每次记录其单程时间t:做出v-P曲线。
泵源压力P1(bar) 负载压力P6(bar)活塞行程L(mm)时间T(s)缸门移动速度V=L/t(mm/s)3.调速阀式进油路节流调速性能实验关闭节流阀5、7，开大节流阀6，使调速阀4具有适当开度；用上述同样方法改变依次记录t，填入下表中。
泵源压力P1(bar) 负载压力P6(bar)活塞行程L(mm)时间T(s)缸门移动速度V=L/t(mm/s)四 问答题：节流阀式与调速阀式两种节流调速回路有什么区别？。

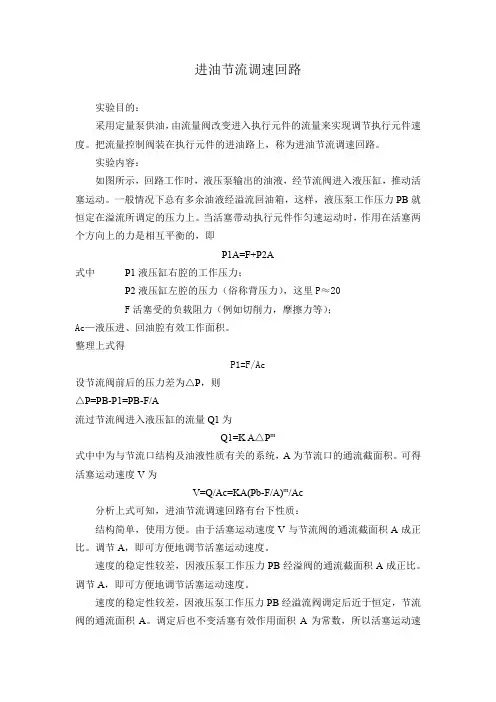

进油节流调速回路实验
进油节流调速回路实验目的：采用定量泵供油，由流量阀改变进入执行元件的流量来实现调节执行元件速度。
把流量控制阀装在执行元件的进油路上，称为进油节流调速回路。
实验内容：如图所示，回路工作时，液压泵输出的油液，经节流阀进入液压缸，推动活塞运动。
一般情况下总有多余油液经溢流回油箱，这样，液压泵工作压力PB就恒定在溢流所调定的压力上。
当活塞带动执行元件作匀速运动时，作用在活塞两个方向上的力是相互平衡的，即P1A=F+P2A式中P1液压缸右腔的工作压力；P2液压缸左腔的压力（俗称背压力），这里P≈20F活塞受的负载阻力（例如切削力，摩擦力等）；Ac—液压进、回油腔有效工作面积。
整理上式得P1=F/Ac设节流阀前后的压力差为△P，则△P=PB-P1=PB-F/A流过节流阀进入液压缸的流量Q1为Q1=K A△P m式中中为与节流口结构及油液性质有关的系统，A为节流口的通流截面积。
可得活塞运动速度V为V=Q/Ac=KA(Pb-F/A)m/Ac分析上式可知，进油节流调速回路有台下性质：结构简单，使用方便。
由于活塞运动速度V与节流阀的通流截面积A成正比。
调节A，即可方便地调节活塞运动速度。
速度的稳定性较差，因液压泵工作压力PB经溢阀的通流截面积A成正比。
调节A，即可方便地调节活塞运动速度。
速度的稳定性较差，因液压泵工作压力PB经溢流阀调定后近于恒定，节流阀的通流面积A。
调定后也不变活塞有效作用面积A为常数，所以活塞运动速度将随负载F的变化面波动。
低速低载时系统效率低，因为系统工作时，液压泵输出的流量和压力均不变，因此液压泵输出功率是定值，这样执行元件在低速低载下工作时，液压泵输出功率中有很大部分白白消耗在溢流阀（流量损耗）和节流阀（压力损耗）上，并使油液发热。
运动平稳性能差，因为液压缸回油直接通油箱，回油路压力（又称背压力）为0，当负载突然变小、消失或为负值时，活塞也要突然前冲，为提高进油调速回路运支的平稳性，通常在回油路上串接一个背压阀（或用溢流阀，或用换装硬弹簧的单向阀作背压阀）。
液压传动教学实验中的节流调速回路实验
３ ）实 验原 理
设 Ｐ 、： Ｐ 分别 为工 作缸 的进 油腔 和 回油腔 的压 力
数 。进 行 实验效 果调 查结 果表 明 ， 实验达 到 了 期 的效果 。 该 预 关键 词 ： 节流 阀调速 回路 ； 速 性能 ； 调 测试 中 图分 类号 ：Ｈ１７ 文献 标志码 ： 文 章编 号 ：０ ０４ ５ （０ ２ ０ －１ ７０ Ｔ ３ Ｂ １ ０ －８ ８ ２ １ ） ７０ ２ －３
解 并 掌握这 些知识 在 实 际 中 的应 用 ， 开 设 节 流调 速 需
（ ）使 学生 学 习液 压 执行 元 件 的 压力 、 度 的测 ４ 速
量 原理 和动作 控制 方法 。
１２ 实验 装 置及原 理 ．
收稿 日期 ：０ ２０ —１ ２ １ －１１ 基金项 目： 茂名市科技计 划项 目资助（ ０６ ８ ２３ ３ ）
一
能， 绘制其速度 一 负载特性曲线， 并与其他节流调速进
行 比较 ；
的特性 ， 使得 课堂 讲授 的很 多 内容 都 需 要 通过 实 验来 加深认 识 和理解应 用 。在液 压传 动课程 中速 度控 制 回
（ ）通 过 该 回 路 实 验 ， 学 生 深 刻 理 解 ｑ：Ｋ ３ 使 Ａ
２１ ０ ２年第 ７期
液压与 气动
ｌ７ ２
液 压 传 动 教 学 实 验 中 的 节 流 调 速 回 路 实 验
赵 轲 。 业彬 蔡
Ｔ ｒ ｔ ｉ ｇ Ｓ ｅ ｄ Ｃｏ ｔｏ ｒ ｕ ｔｏ ｄ ａ ｌ ｈ ｏｔ ｎ ｐ ｅ ｎ ｒ ｌＣｉｃ ｉ ｎ Ｈｙ ｒ ｕ ｉ ｌ ｃ Ｔ ａ ｓ ｓ ｉ ｎ Ｔｅ ｈ ｎ ｐ ｒｍｅ ｔ ｒ ｎ ｍｉｓｏ ｃ ｉ ｇ Ｅｘ ｅ ｉ ｎ
液压节流调速换向回路
液压基本回路综合实验节流调速换向回路一、实验目的速度调节回路是液压传动系统的重要组成部分,依靠它来控制工作机构的运动速度,例如在机床中我们经常需要调节工作台(或刀架)的移动速度,以适应加工工艺要求。
液压传动的优点之一就是能够很方便地实现无级调速。
液压传动系统速度的调节,一般有三种,即节流调速,容积调速,节流——容积调速。
二、实验设备及元件YD-2液压试验台、两位三通电磁换向阀、溢流阀、分流块、单杆双作用液压缸、单向节流阀、压力表、管道、快换接头等。
三、实验要求及目的:1、通过亲自拼装实验系统,了解进口节流调速回路的组成及性能,绘制速度——负载特性曲线,并与其它节流调速进行比较。
2、通过该回路实验,加深理解mTpCAq∆=关系,式中TA、m p∆分别由什么决定,如何保证q=const。
3、利用现有液压元件拟定其它方案,进行比较。
单向调速阀或单向节流阀进油路调速回路图(见下图)。
四、实验步骤1、按照实验回路图的要求,取出所要用的液压元件,检查型号是否正确。
2、将检查完毕性能完好的液压元件安装在实验台面板合理位置。
通过快换接头和液压软管按回路要求连接。
3、根据电磁铁动作表输入框选择要求，确定控制的逻辑联接“通”或“断”。
五、思考题1、该回路是否可使用不带单向阀的调速阀(节流阀),在出口或旁路中是否可行,为什么?2、单向调速阀进口调速为什么能保证工作液压缸速度基本不变?3、由实验可知,当负载压力上升到接近于系统压力时,为什么液压缸速度开始变慢?实验〈二〉增速回路§l 实验目的有些机构中需要二种运动速度,快速时负载小,要求流量大,压力低;慢速时负载大,要求流量小,压力高。
因此,在单泵供油系统中,如不采用差动回路,则慢速运动时,势必有大量流量从溢流阀流回油箱,造成很大功率损耗,并使油温升高。
因此,采用增速回路时,要满足快速运动要求,又要使系统在合理的功率损耗下工作。
通过实验要求达到以下目的:1、通过亲自拼装实验系统,了解增速回路(差动回路)的组成和性能。
实验报告5：节流调速回路的装调实验报告
实验报告5：节流调速回路的装调实验报告本报告是对节流调速回路的装调实验的报告。
实验中，基于双回路供水柜的原理图，将节流阀和调速回路组成进行装配，考察节流调速回路的正常运行功能，设计并测量了各种参数（A、B、C、D、F、F1、F3）。
实验前，我们首先对装调的各个部件熟悉并进行了检查，确保各部件的质量、结构及其他参数正确可靠。
实验中，我们先是将节流阀装在排水柜内，然后连接调速回路（由F1、F2、F3等构成），并使用机械计量万用表测量了各个参数（A、B、C,D,F1,F3）的值。
实验的实施有助于我们分析和研究节流调速回路的运行特性，以及调节效果的变化。
在实验中，我们测量了由F1构成的回路的A、 B和C的参数值，得到结果如下：A=2.510V，B=0.785V，C=1.725V。
然后，我们测量了由F3构成的回路的D、F、F1和F3的参数值，得到结果如下：D=2.27V，F=1.17V，F1=0.756V，F3=1.41V。
最后，我们对节流阀位动作，观察阀门开启情况，工况曲线是否符合实际要求，以及出口压力的特性：阀门开启情况正常；工况曲线与理想状态接近；出口压力随外界环境温度、流量的变化而变化，与预期效果一致。
实验结束后，我们对节流调速回路进行了详细的检查，确保每一部件以及每一个阀门都正常工作，使总活塞动块尽可能安全、平稳、可靠、稳定。
另外，由于节流阀有自身的力学特性，这也值得我们引起足够的重视，以确保节流调速回路的稳定、安全可靠性。
总的来说，本实验是为了考察节流调速回路的安全、可靠性的装调实验。
在实验中，我们测量了A、B、C、D、F1、F3等参数，并对节流阀位动作以及其他参数进行了测量和观察，得到了可靠和满意的结果，而且总体上，满足节流调速回路的安全、可靠性的要求。
在实验报告中简述液压基本回路——节流调速回路安装调试的步骤及注意事项。
在实验报告中简述液压基本回路——节流调速回路安装调试的步骤及注意事项。
摘要：一、引言二、节流调速回路原理简介三、安装调试步骤1.准备工作2.安装回路元件3.检查液压油4.启动液压泵5.调试节流阀6.检测调整结果四、注意事项1.安全操作2.检查元件质量3.调整合适的工作参数4.保持油液清洁5.定期检查和维护五、结论正文：一、引言液压基本回路——节流调速回路在工程机械、自动化设备等领域具有广泛应用。
为了保证设备正常运行，掌握安装调试步骤及注意事项至关重要。
本文将简述节流调速回路的安装调试步骤，并提醒大家在操作过程中应注意的事项。
二、节流调速回路原理简介节流调速回路是通过调整节流阀的开度，从而改变液压缸进油量，实现液压缸速度调节。
节流阀的开度越大，液压缸速度越快；反之，则越慢。
这种调速方式结构简单，成本低，适用于中低压、中小流量的液压系统。
三、安装调试步骤1.准备工作：清理工作场地，确保液压元件及管路干净无尘。
检查各元件型号、尺寸和连接方式，确保正确安装。
2.安装回路元件：根据设计图纸，将液压泵、节流阀、液压缸等元件按顺序连接起来。
注意检查各元件的连接螺纹、密封件和紧固件，确保连接可靠。
3.检查液压油：确保液压油品质合格，油量充足。
液压油应具有良好的一致性、抗氧化性和抗乳化性能。
4.启动液压泵：打开电源，启动液压泵，检查泵运行是否正常。
如有异常声音、振动或发热现象，应立即停机检查。
5.调试节流阀：缓慢调整节流阀开度，观察液压缸速度变化。
根据实际需求，调整至合适的开度，使液压缸速度满足工作要求。
6.检测调整结果：测试液压系统各项性能指标，如压力、流量、速度等。
如有偏差，可根据实际情况进行微调。
四、注意事项1.安全操作：在调试过程中，严禁非工作人员靠近。
操作人员应佩戴劳动保护用品，注意防止意外伤害。
2.检查元件质量：确保选购的液压元件质量可靠，避免因元件质量问题导致系统故障。
3.调整合适的工作参数：根据设备实际需求，合理调整液压系统的工作压力、流量等参数。
速度调整回路实验报告
速度调整回路实验报告1. 实验目的本实验旨在通过调整回路的目标速度和控制参数，观察和分析速度调整回路对物理系统的响应效果，并对回路的性能进行评估。
2. 实验装置- 一台用于速度调整的电动机- 一个速度传感器- 一个控制器- 一台计算机（用于配置和监控实验参数）3. 实验步骤1. 配置实验装置，确保电动机、传感器和控制器正常工作。
2. 设置电动机的目标速度，即期望实验结果中的速度值。
3. 调整控制器的参数，包括比例、积分和微分参数，以便达到更好的速度控制效果。
4. 启动实验装置，并记录实际测得的速度值。
5. 分析实际速度与目标速度之间的误差，并评估回路的性能。
6. 根据实验结果，适当调整控制器参数，进一步改进速度控制效果。
7. 再次启动实验装置，并记录新的实际速度值。
8. 比较新旧实际速度值，评估调整后的回路性能。
4. 结果与分析经过多次试验，我们进行了相应的数据记录和分析，以下是部分实验结果：通过对实验结果的分析，我们可以得出以下结论：- 在实验次数1和3中，实际速度与目标速度之间的误差相对较小，说明调整回路在这些情况下的性能较好。
- 在实验次数2和4中，实际速度与目标速度之间的误差相对较大，可能是由于控制器参数未能完全适应变化的目标速度。
- 实验次数4中的实际速度与目标速度之间的正误差表明控制器过调整，需要进行进一步调整以提高回路性能。
5. 结论本实验通过调整回路的目标速度和控制参数，观察和分析了速度调整回路对电动机的响应效果。
实验结果显示，在一定范围内，调整回路能够较好地将实际速度控制在目标速度附近，但对于变化较大的目标速度，需要进一步优化控制参数以提高回路性能。
6. 参考文献- [参考文献1]- [参考文献2]- [参考文献3]。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验二 节流调速回路性能实验
一、实验目的
1．了解节流调速回路的构成，掌握其回路的特点。
2．通过对节流阀三种调速回路性能的实验，分析它们的速度—负载特性，
比较三种节流调速方法的性能。
3．通过对节流阀和调速阀进口节流调速回路的对比实验，分析比较它们的
调速性能。
二、实验原理
原理图见图
1．通过对节流阀的调整，使系统执行机构的速度发生变化。
2．通过改变负载，可观察到负载的变化对执行机构速度的影响。
三、实验仪器
实验台、秒表
图4-1节流调速回路的速度—负载特性实验原理
图
四、实验内容
1．采用节流阀的进口节流调速回路的调速性能。
2．采用节流阀的出口节流调速回路的调速性能。
五、实验原理图及说明
整个实验系统分为两大部分：实验回路部分和加载回路部分。左边部分为实
验回路，油缸19为工作油缸，通过调节节流阀7、8、9及单向调速阀6的开口
大小，可分别构成三种节流调速回路。电磁换向阀3用于油缸19换向，溢流阀
2起限压和溢流作用；右边部分为加载回路，油缸20为负载油缸（注意：加载
时一定要是油缸20无杆腔进油），负载的大小由溢流阀11调节。
六、实验步骤(参考实验系统原理图)
本实验主要需解决的问题是：各种调速回路如何构成，主油缸运动速度的调
节，如何加负载及负载大小的调节。
1．进口节流调速回路
1） 实验回路的调整
a) 将调速阀6、节流阀9关闭、节流阀7调到某一开度,回油路节流阀8全
开。
b) 松开溢流阀2，启动液压泵1，调整溢流阀，使系统压力为4MPa 。
c) 操纵电磁换向阀3，使主油缸19往复运动，同时调节节流阀7的开度，
使工作缸活塞杆运动速度适中（使油缸19空载时向右运动全程时间为4S左右）。
d) 检查系统工作是否正常。退回工作缸活塞。
2）加载回路的调整
（1） 松开溢流阀11，启动油泵18。
（2） 调节溢流阀11使系统压力为0.5MPa。
（3） 通过三位四通电磁换向阀17的切换，使加载油缸活塞往复运动3—5
次，排除系统中的空气，然后使活塞杆处于退回位置。
3）节流调速实验数据的采集
（1）伸出加载缸活塞杆，顶到工作缸活塞杆头上，通过电磁换向阀3使工
作缸19活塞杆推着加载缸20活塞杆一起向右运动。测得工作缸19活塞杆全程
运动时间。退回工作缸活塞杆。
（2）通过溢流阀11调节加载缸的工作压力P12-3（每次增加0.5MPa，重复
步骤（1），逐次记载工作缸活塞杆全程运动时间，直至工作缸活塞杆推不动所加
负载为止。
（3）操纵换向阀3，11使油缸19，20的活塞杆缩回，松开溢流阀2、11，
停油泵1、18。
2．节流阀的出口节流调速回路
将节流阀6、9关死，阀7全开，阀8调到某一开度，其余同方法与步骤同
实验1
3．调速阀的进油节流调速回路
将节流阀7、9关死，阀8全开，阀6调到某一开度，其余同方法与步骤同
实验1
七、实验报告
1．根据实验数椐，画出三种调速回路的速度—负载特性曲线。
2．分析比较节流阀进油节流调速回路、节流阀出口节流调速回路和调速阀
进油节流调速回路的性能。
八、思考题
1．那种调速回路的性能较好？
2．进油路采用调速阀节流调速时，为何速度—负载特性变硬？而在最后速
度却下降的很快？指出实验条件下，调速阀所适应的负载范围（可与节流阀调速
时的速度—负载特性曲线比较）。
实验数据记录
节流方法 系统压力(MPa) 进入油缸的流量(L/min) 负载压力(MPa) 负载(N) 油缸运动时间 (s) 油缸运动速度(mm/s) 速度---负载曲线
节流阀进油
节流
(用坐标纸绘)
节流阀回油
节流
油缸行程=200mm, 油缸无杆腔直径40mm
