电缆固定夹的使用说明以及电缆固定的部位和要求
电缆固定夹适用范围 高压电缆固定夹的型号尺寸
高压电缆固定夹的型号尺寸
电缆夹具适用范围
电缆固定夹（电缆固定夹具、电缆夹具），是一种电缆敷 设、安装后用来固定电缆，使电缆占有正确的位置，防止 因为力或自重导致电缆产生移动的专用夹具! 通过电缆固定夹的固定，确保敷设后的电缆排列整齐，不 出现交叉排列现象，而且能够防止涡流损耗产生。是一种 新型、美观实用的电缆固定佳品。 电缆固定夹产品已经广泛应用于楼宇分支电缆、阻燃电缆、 耐火电缆、隧道电缆、矿用电缆、风能电缆、输配电高压 电缆及布线等的固定。部分情况下，电缆夹具可以完全替 代电缆桥架使用。
备注 螺杆尺寸可根据电缆实际外径加长或者缩短
超高压防涡流电缆固定夹尺寸
型号 JH-11 JH-12 外形尺寸宽×高×厚 180×100×40 200×110×45 可固定电缆外径 70-100 100-135
螺杆中心距 140 170
配用螺杆 M12×160 M12×210
适用电缆电压等级 110、220 110、220
电缆固定夹（电缆固定夹具、电缆夹具）由几部分组成?
电缆固定夹由三部分组成，第一部分为电缆固定 夹，第二部分为固定夹支架，第三部分是为方便 您安装电缆夹具专门为您配备的螺杆、螺丝、垫 片等!
电缆固定夹是什么材料制成的?
电缆固定夹采用电气和机械性能俱佳的阻然型不饱和聚酯 模塑料以及TESHU阻燃型材料经特殊工艺加工模压而成， 由上、下两部分组合而成，型号用JX表示。
备注 螺杆尺寸可根据电缆实际外径加长或者缩短
电缆夹具之间的距离均应按设计规定要求
重直或斜坡敷设的高位侧，应有不少于2 处的电缆固定夹 电缆固定 夹具、电缆夹具的刚性固定，且应在每一个支架上都要加以固定；对 于高落差电缆，固定夹具还应把金属护层夹住并能承受电缆自重等产 生的拉力。在终端、接头、转弯处紧邻部位的电缆上，均应有不少于 1 处的电缆固定夹 电缆固定夹具、电缆夹具进行刚性固定。 用于交流系统中单芯电力电缆的电缆固定夹 电缆固定夹具、电缆夹 具固定（紧固），应采用不构成磁性回路的电缆固定夹 电缆固定夹 具、电缆夹具夹具，根据具体情况允许采用电气和机械性能俱佳的阻 然型不饱和聚酯模塑料以及TESHU阻燃型材料经特殊工艺加工模压 而成的五星电缆固定夹具系列。对其他固定方式，可采用尼龙带、绳 索；不应用铁丝直接绑扎电缆。
电缆固定夹使用方法说明电缆固定夹型号齐全介绍
轨道交通
轨道交通领域也是电缆固定夹的应用场景之一。在地铁、轻 轨、高铁等轨道交通系统中，电缆固定夹被用于固定电缆， 以确保列车运行的安全和稳定性。
在轨道交通领域，电缆固定夹需要具备抗震动、抗拉伸等特 点，以应对列车运行过程中产生的振动和拉伸力。
05 电缆固定夹的发展趋势与 未来展望
技术创新
01
塑料电缆固定夹
重量轻、绝缘性好、价格低廉， 但强度较低，适用于室内和低强 度使用场景。
复合材料电缆固定
夹
结合了金属和塑料的特点，具有 高强度、轻量化、绝缘性好等优 点，适用于各种复杂环境和高端 应用场景。
适用范围
电力行业
用于固定电缆，防止电 缆松动和脱落，提高输 配电系统的安全性和稳
定性。
通信行业
电缆固定夹可分为金属、塑料和复合材料等不同材质 类型。
按功能分类
根据使用需求，电缆固定夹可分为单功能和多功能类 型，如固定、支撑、保护等。
按规格分类
根据电缆直径和尺寸，电缆固定夹可分为不同规格类 型，以满足不同应用场景的需求。
型号特点
金属电缆固定夹
强度高、耐腐蚀、寿命长，但重 量较大，适用于室外和高强度使 用场景。
适用范围广
电缆固定夹适用于各种尺寸和类型的电缆， 可根据需要进行调整。
高强度
电缆固定夹具有较高的机械强度和耐磨性， 能够承受较大的外力和压力。
长寿命
优质的电缆固定夹具有良好的耐腐蚀性和抗 氧化性，使用寿命长。
02 电缆固定夹使用方法
安装步骤
选择合适的电缆固定夹型号
根据电缆的直径和所需固定强度选择 合适的电缆固定夹型号。
建筑行业
用于固定通信电缆，如 光纤、同轴电缆等，保 障通信信号的稳定传输。

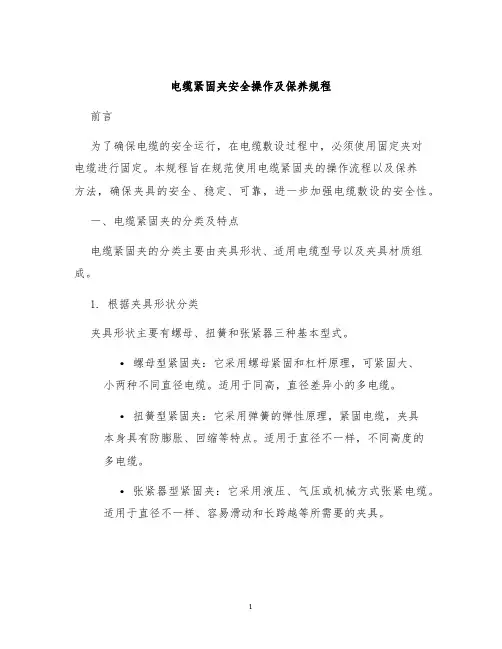

电缆紧固夹安全操作及保养规程
电缆紧固夹安全操作及保养规程前言为了确保电缆的安全运行，在电缆敷设过程中，必须使用固定夹对电缆进行固定。
本规程旨在规范使用电缆紧固夹的操作流程以及保养方法，确保夹具的安全、稳定、可靠，进一步加强电缆敷设的安全性。
一、电缆紧固夹的分类及特点电缆紧固夹的分类主要由夹具形状、适用电缆型号以及夹具材质组成。
1. 根据夹具形状分类夹具形状主要有螺母、扭簧和张紧器三种基本型式。
•螺母型紧固夹：它采用螺母紧固和杠杆原理，可紧固大、小两种不同直径电缆。
适用于同高，直径差异小的多电缆。
•扭簧型紧固夹：它采用弹簧的弹性原理，紧固电缆，夹具本身具有防膨胀、回缩等特点。
适用于直径不一样，不同高度的多电缆。
•张紧器型紧固夹：它采用液压、气压或机械方式张紧电缆。
适用于直径不一样、容易滑动和长跨越等所需要的夹具。
2. 根据适用电缆型号分类紧固夹可根据其适用电缆型号进行分类。
例如，一种靠紧夹（鲍氏夹）由于具有无损伤点接触电缆的特点，适于应用场合广泛，即符合防止损害迅速传播的应用原则。
紧固夹形式可以根据材料特性区分。
•金属夹：由于调压、顶垫、支座等设备的加入，金属夹在紧固作业中具有优异的性质。
使用中应注意保持夹的表面光洁、不得有裂纹等痕迹，防止电缆破损。
•绝缘夹紧器：它具有可靠的绝缘性能，表面光洁且据挠塑性变形度低，对底表面的不必要压迫力小，松紧装置简单，对移动容易调节，夹后不易产生震动。
二、电缆紧固夹的操作流程1. 手工操作流程1.对于使用螺母型紧固夹的电缆，安装螺母前，必须做好电缆端温度和长度的预伸长预处理工作。
2.进行标识：夹具外部必须要进行标识，包括编号、设计单位，生产厂家、所用材料、工作压力、适用管径、使用年限等信息。
3.拆开紧固夹：当需要拆开紧固夹时，先松开螺母。
4.紧固电缆：将夹置于圆形母线附近，加紧螺母后，再用扳手和扳手钳将其弯进固定点，并拧紧螺母。
5.夹具旋转：为了在电缆固定过程中调整钢管壁的过高或歪曲现象，移动杆可使夹具旋转。
电缆固定夹的使用说明以及电缆固定的部位和要求
电缆固定夹的使用说明以及电缆固定的部位和要求电缆固定夹简介电缆夹具，又称电缆固定夹具，是一种电缆敷设、安装后用来固定电缆，使电缆占有正确的位置，防止因外力或自重导致电缆产生移动的专用夹具！通过电缆夹具的固定，确保敷设后的电缆排列整齐，不出现交叉排列现象，而且能够防止涡流损耗产生。
是一种新型、美观实用的电缆固定佳品。
电缆固定夹电缆夹具产品已经广泛应用于楼宇分支电缆、阻燃电缆、耐火电缆、隧道电缆、矿用电缆、风能电缆、输配电高压电缆及布线等的固定。
部分情况下，电缆夹具可以完全替代电缆桥架使用。
电缆固定夹的制作工艺电缆固定夹，是采用电气和机械性能俱佳的TESHU阻燃型材料经特殊工艺加工而成，由上、下两部分组合而成。
最新型电缆固定夹，是一种电缆敷设、安装后用来固定电缆，使电缆占有正确的位置，防止因外力或自重导致电缆产生移动的专用夹！通过电缆固定夹的固定，确保敷设后的电缆排列整齐，不出现交叉排列现象，而且能够防止涡流损耗产生。
该产品已经广泛应用于建筑内低压电缆、多芯预分支电缆、高压电缆、矿用电缆、风能电缆、单根电缆的安全固定以及楼宇分支电缆、阻燃电缆、耐火电缆、隧道电缆、矿用电缆、风能电缆、输配电高压电缆及布线等的固定。
电缆夹具可以替代电缆桥架使用。
电缆固定夹的作用以及相关规定电缆夹具固定作用是将电缆的重量和因热胀冷缩产生的热机械力分散到各个夹具上得到释放，使电缆免受机械损伤，对于夹头的固定，不同环境条件有不同的方法，电缆主要敷设在隧道内，采用的蛇形敷设方法，因此电缆必须采用挠性固定方法，这是因为高压交联聚乙烯大截面电缆，当环境温度和负荷电流变化时，电缆热胀冷缩产生的热机械力较大，这种热机械力如集中在某个局部，将会造成电缆损伤。
根据《电力工程电缆设计规范))) (GB50217一2007),固定电缆用部件应符合下列规定:(1)除交流单芯电力电缆外，可采用经防腐处理的扁钢制夹具、尼龙扎带或镀塑金属扎带。
强腐蚀环境，应采用尼龙扎带或镀塑金属扎带。

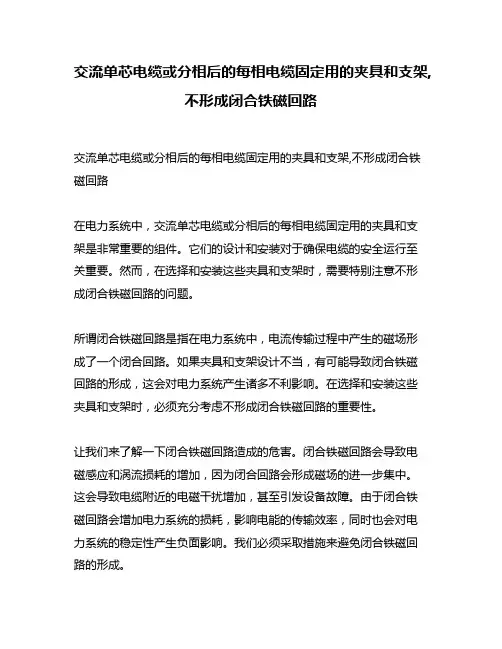

交流单芯电缆或分相后的每相电缆固定用的夹具和支架,不形成闭合铁磁回路
交流单芯电缆或分相后的每相电缆固定用的夹具和支架,不形成闭合铁磁回路交流单芯电缆或分相后的每相电缆固定用的夹具和支架,不形成闭合铁磁回路在电力系统中，交流单芯电缆或分相后的每相电缆固定用的夹具和支架是非常重要的组件。
它们的设计和安装对于确保电缆的安全运行至关重要。
然而，在选择和安装这些夹具和支架时，需要特别注意不形成闭合铁磁回路的问题。
所谓闭合铁磁回路是指在电力系统中，电流传输过程中产生的磁场形成了一个闭合回路。
如果夹具和支架设计不当，有可能导致闭合铁磁回路的形成，这会对电力系统产生诸多不利影响。
在选择和安装这些夹具和支架时，必须充分考虑不形成闭合铁磁回路的重要性。
让我们来了解一下闭合铁磁回路造成的危害。
闭合铁磁回路会导致电磁感应和涡流损耗的增加，因为闭合回路会形成磁场的进一步集中。
这会导致电缆附近的电磁干扰增加，甚至引发设备故障。
由于闭合铁磁回路会增加电力系统的损耗，影响电能的传输效率，同时也会对电力系统的稳定性产生负面影响。
我们必须采取措施来避免闭合铁磁回路的形成。
在选择夹具和支架时，需要优先选择非铁磁材料制成的产品。
这样可以有效地避免闭合铁磁回路的产生。
设计夹具和支架的结构时，也应该充分考虑电流的传输路径，尽量减少磁场的集中。
合理布置夹具和支架的位置，使得它们不会与电缆形成闭合回路也是非常重要的。
除了在产品选择和设计上注意避免闭合铁磁回路外，在实际安装过程中也需要格外小心。
确保夹具和支架的安装位置和方式不会引起闭合铁磁回路的形成。
这需要对电力系统的结构和电磁特性有足够的了解，以便合理布置夹具和支架的位置。
交流单芯电缆或分相后的每相电缆固定用的夹具和支架对于电力系统的安全运行至关重要。
然而，在选择和安装这些夹具和支架时，必须特别注意不形成闭合铁磁回路的问题。
通过选择非铁磁材料制成的产品，合理设计和安装夹具和支架，可以有效地避免闭合铁磁回路的形成，确保电力系统的安全运行。
个人观点和理解作为电力系统工程师，我深知闭合铁磁回路对电力系统的危害。
电缆固定夹的使用说明以及电缆固定的部位和要求[应用]
![电缆固定夹的使用说明以及电缆固定的部位和要求[应用]](https://img.taocdn.com/s3/m/29a86f208e9951e79a892734.png)
电缆固定夹的使用说明以及电缆固定的部位和要求[应用] 电缆固定夹的使用说明以及电缆固定的部位和要求电缆固定夹简介电缆夹具，又称电缆固定夹具，是一种电缆敷设、安装后用来固定电缆，使电缆占有正确的位置，防止因外力或自重导致电缆产生移动的专用夹具～通过电缆夹具的固定，确保敷设后的电缆排列整齐，不出现交叉排列现象，而且能够防止涡流损耗产生。
是一种新型、美观实用的电缆固定佳品。
电缆固定夹电缆夹具产品已经广泛应用于楼宇分支电缆、阻燃电缆、耐火电缆、隧道电缆、矿用电缆、风能电缆、输配电高压电缆及布线等的固定。
部分情况下，电缆夹具可以完全替代电缆桥架使用。
电缆固定夹的制作工艺电缆固定夹，是采用电气和机械性能俱佳的TESHU阻燃型材料经特殊工艺加工而成，由上、下两部分组合而成。
最新型电缆固定夹，是一种电缆敷设、安装后用来固定电缆，使电缆占有正确的位置，防止因外力或自重导致电缆产生移动的专用夹～通过电缆固定夹的固定，确保敷设后的电缆排列整齐，不出现交叉排列现象，而且能够防止涡流损耗产生。
该产品已经广泛应用于建筑内低压电缆、多芯预分支电缆、高压电缆、矿用电缆、风能电缆、单根电缆的安全固定以及楼宇分支电缆、阻燃电缆、耐火电缆、隧道电缆、矿用电缆、风能电缆、输配电高压电缆及布线等的固定。
电缆夹具可以替代电缆桥架使用。
电缆固定夹的作用以及相关规定电缆夹具固定作用是将电缆的重量和因热胀冷缩产生的热机械力分散到各个夹具上得到释放，使电缆免受机械损伤，对于夹头的固定，不同环境条件有不同的方法，电缆主要敷设在隧道内，采用的蛇形敷设方法，因此电缆必须采用挠性固定方法，这是因为高压交联聚乙烯大截面电缆，当环境温度和负荷电流变化时，电缆热胀冷缩产生的热机械力较大，这种热机械力如集中在某个局部，将会造成电缆损伤。
根据《电力工程电缆设计规范))) (GB50217一2007),固定电缆用部件应符合下列规定:(1)除交流单芯电力电缆外，可采用经防腐处理的扁钢制夹具、尼龙扎带或镀塑金属扎带。
五星电缆固定夹型号规格表
• 最新型电缆固定夹产品特性:
• •设计灵巧，操作简单•结构坚固，工艺精湛•模块设计，•适用广泛
电缆固定夹、电缆固定夹具、电缆固定夹由几部分组成?
• 电缆固定夹由三部分组成，第一部分为电缆固定夹，第二部分为固定夹支架， 第三部分是为方便您安装电缆夹具专门为您配备的螺杆、螺丝、垫片等!
电缆固定夹、电缆固定夹具、固定夹是什么材料制成的?有什么特点?
最新型电缆固定夹具、防涡流电缆固定夹具型号规格
适用电缆截面10—35(4芯)、 50—150(4芯) 、185—400(4芯) 10—35(4+l芯) 、50— 150(4+1芯) 、185一400(4+l芯) 适用电缆截面10一35 Mm2、50es—95 Mm2、120一150 Mm2、185一240Mm2 最新型电缆固定夹具同样适用于固定10kV及以上同样外径的电缆。适用于 6~1000mm2单芯型的分支电缆安装固定、6~240mm2多芯型或拧绞型的分支 电缆安装固定，具有防涡流、阻燃、不吸水、强度高、品种齐全、安装方便 等优点，同固定支架配套使用或单独安装在桥架中。
•
单孔电缆固定夹
产品名称 型号规格 单孔 JX-11 电缆固定夹 JX-12 JX-13 JX-14 适用电缆外径及截面 单位 18-28mm 套 29-45mm 套 43-59mm 套 55-70mm 套
高压电缆固定夹纯文字介绍
高压电缆固定夹产品采用高强度防腐铝合金材料制造。
用于三根电缆的固定摆放，能夹紧和保护电缆。
配件为不锈钢螺栓，被固定电缆有橡胶垫包裹，不损伤电缆。
使用方法: 1.把固定夹下夹体先固定在支架上;2.电缆用橡胶垫包裹后,置于下夹体上;3.再将固定夹上.下夹体用螺栓连接紧固。
特点：高压电缆固定夹种类特点：防涡流、阻燃、不吸水、高强度、安装便利、节省人力物力、环保，备受输变电行业和铁路客户青睐，是10-35kV高压电缆和铁路信号电缆固定的必选产品。
电缆夹具的用途：1.坚固可靠的结构设计,可同时支持多股电缆的固定安装要求。
2.优秀的电缆管理线槽对位置的特殊安装要求。
3.采用专业化模块式设计理念,活动式布缆设计,大大增加布缆灵活性和可靠调整性。
4.顶部采用螺旋蝴蝶扳螺丝设计,既可手动,也可用螺丝刀拧紧。
5.简便安装的设计可以在短时内完成大量电缆的固定。
6.优质的材料使产品可以适应严酷的工作环境。
7.每个上面都有明晰的型号注明,可以简单辨别不同电缆夹具的介绍电缆固定卡具（高低压电缆固定夹）（高、低压电缆固定夹具）电缆夹具产品用于紧固单根高低压电缆，也可紧固由聚乙烯制成具有绝缘性的电缆。
保证电缆在某一平面或三角铁上的稳定性。
材质：玻璃树脂, 聚酰胺加入玻璃纤维特性：机械强度20000~30000Nm，发生短路时，能承受较大的动力荷载，具有稳定性温度范围：电力电缆固定卡具（高低压电缆固定夹）-40℃~+120℃不损失机械强度；使用寿命长达50年；阻燃，符合UL标准，无卤，低烟。
适合室内与室外环境抗老化及脆变抗油：对碱性，油性及其它石油产品具有较强耐久性抗辐射：对辐射及紫外线辐射有较强稳定性抗臭氧：对抗臭氧有较强稳定性高压电缆夹具为合成塑料制成改夹具特点为安装简单，质量高，分量轻，便于安装。
产品采用高强度防腐铝合金材料制造。
用于三根电缆的固定摆放，能夹紧和保护电缆。
能使用电缆层免受机械损伤该电缆固定夹结构紧凑，安装方便灵活配件为不锈钢螺栓，被固定电缆有橡胶垫包裹，不损伤电缆。
