机械基础《轴承》公开课
合集下载
轴承知识培训课件
17
选用原则：
轴承选型
1、球轴承比滚子轴承的极限转速高，应优先选用球轴承； 2、在高速时，以选用超轻、特轻及轻系列的轴承（内径相同 小，滚动体就越轻小，产生的离心惯性力也小）；
时，外径越
3、保持架的材料对轴承转速影响极大，实体保持架比冲压保持架允许有更 高一些的转速；
4、推力轴承的极限转速很低，当工作转速高时，若轴向载荷不是十分大， 可以采用角接触球轴承来承受纯轴向力；
滚动轴承
滚动轴承代号是用字母加数字来表示轴承结构、尺寸、公差等级、技术性能
等特征的产品符号。国家标准GB/T272-93规定轴承的代号由三部分组成：
①前置代号（字母） ②基本代号（数字、字母） ③后置代号（字母+数字）
∣
五 四 三 二一
∣ ∣∣ ∣ ∣ ∣ ∣
轴
∣ ∣∣
∣
密保 特 公内游 其
承 分 部 件 代 号
20
如果拉拔器不能卡在轴承内 环，就很可能对轴承造成伤 害，为了尽量小损坏轴承， 可以一边拉拔轴承一边旋转 拉拔器
轴承拆卸
21
问题与建议？
22
谢谢！
23
13
4、推力圆柱滚子轴承
推力圆柱滚子轴承可以用于 承受单向的轴向载荷，它比推 力球轴承的轴向承载能力大得 多。并且刚性大，占用轴向空 间小。推力圆柱滚子轴承适用 于转速低的场合。推力圆柱滚 子轴承与推力调心滚子轴承、 推力圆锥滚子轴承和推力滚针 轴承常统称为推力滚子轴承。
14
滚动轴承
• 5.常用滚动轴承的代号
球轴承
11
滚子轴承
2、圆锥滚子轴承
滚动轴承
可以同时承受径向载荷及轴向载荷。外圈可分离，安装时可调 整轴承的游隙。一般成对使用。
《机械基础》第十二章轴承教案
《机械基础》教案课题第十二章轴承课型理论课课时2授课班级授课时间授课教师教材分析本节课的内容是关于《机械基础》中的第十二章。
要求学生理解机械基础的功用、结构，课标要求是掌握机械基础的作用。
选用的教材是由中国劳动社会保障出版社出版的《机械基础》（第七版），学习内容是机械基础的内容和各项方法。
学情分析知识储备：对机械有着初步的了解。
能力水平：熟悉机械基础的发展史。
学习特点：学习、接受新知识能力较弱，尤其是理论性强的知识，不能充分利用课余时间学习。
学习目标知识目标：理解滚动轴承的基本知识。
能力目标：能够掌握滑动轴承的基本内容。
素质目标：1.认识到机械的重要性。
2.积极参与课堂，能够表达自己的观点和想法。
学习重难点教学重点：1. 滚动轴承的基本知识。
2.滑动轴承的基本内容。
教学方法讲授法、讨论法、演示法、实物教学法课前准备教师准备：教学课件学生准备：课前预习教学媒体多媒体教室、多媒体课件教学过程教学环节教师活动设计学生活动设计设计意图活动一：创设情境生成问题1.情境导入让学生阅读教材导入情景，引导学生思考：轴承基本知识。
2.展示学习目标认识到轴承的重要性。
掌握轴承基本知识的具体内容。
1.阅读导入情景，思考教师提问，结合生活中的实际，认真回答。
2.查看并记住本节任务的学习目标。
1.通过情景问话，引出本课主题。
同时激发学习兴趣。
2.通过课件展示本节任务，让学生明确课堂任务。
活动二：调动思维探究新知一.导入新课:组织教学、吸引学生注意力，使学生进入上课状态。
二.1.新课讲解:借助PPT讲授机械基础基本知识内容，利用课件进行讲授，对比课件中的构造简图，对轴承基本知识有一个初步的了解。
轴承支承转动的轴及轴上零件，以保证轴的旋转精度，减少轴与轴座之间的摩擦和磨损滚动轴承滑动轴承12—1 滚动轴承一、滚动轴承的结构和类型1．滚动轴承的结构学习机械基础基本知识的总体认知(1)听课、思考、结合生活实际，认真回答教师提出的问题。
机械基础公开课教案-轴承
（1）对轴瓦（轴套）材料的要求
1）良好的减摩性和耐磨性
2）较好的强度和塑性
3）对润滑油的吸附能力强
4）良好的导热性
（2）常用的轴瓦（轴套）材料
1）铸铁：常用灰铸铁和耐磨铸铁两种
2）铜合金：有黄铜和青铜两种，常为铸造铜合金。
3）轴承合金（巴氏合金）
3）聚酰铵（PA）：俗称尼龙
4、滑动轴承的润滑和润滑装置
（3）分类滑动：按负载方向不同分为
径向滑动轴承
轴承止推滑动轴承
径向止推滑动轴承
2、结构形式
常用的径向滑动轴承有以下几种结构形式：
（1）整体式径向滑动轴承（图8-34）
（2）对开式径向滑动轴承（图8-37）
（3）自位径向滑动轴承（图8-39）
（4）可调间隙式径向滑动轴承（图8-41）
3、轴瓦（轴套）材料的要求
2、轴上零件轴向固定和周向固定的目的是什么？
答：轴上零件轴向固定的目的是保证零件在轴向上有确定的轴向位置，防止零件作轴向移动，并能承受轴向力。
轴上零件周向固定的目的是为了传递转矩及防止零件与轴产生相对转动。
导入新课：
机械产品是轴是重要零件之一，但机器设备不是靠一根轴就可以实现运动，还有轴承这一个重要轴系零件也是不可少的，所以这节课就要向同学介绍轴承的一些知识。
第八章轴系零件
§8-3轴承
轴承的概念；用于确定轴与其他零件相对运动位置并起支承或导向作用的零（部）件称为轴承。
轴承按其与轴工作表面摩擦性质不同，轴承分两大类即滑动轴承和滚动轴承。
一、滑动轴承
1、概述
（1）概念：仅发生滑运动摩擦的轴承称为滑动轴承。
（2）组成：滑动轴承主要由滑动轴承座、轴瓦或轴套组成。
轴承润滑的目的在于用润滑剂有润滑油和润滑脂两种。
1）良好的减摩性和耐磨性
2）较好的强度和塑性
3）对润滑油的吸附能力强
4）良好的导热性
（2）常用的轴瓦（轴套）材料
1）铸铁：常用灰铸铁和耐磨铸铁两种
2）铜合金：有黄铜和青铜两种，常为铸造铜合金。
3）轴承合金（巴氏合金）
3）聚酰铵（PA）：俗称尼龙
4、滑动轴承的润滑和润滑装置
（3）分类滑动：按负载方向不同分为
径向滑动轴承
轴承止推滑动轴承
径向止推滑动轴承
2、结构形式
常用的径向滑动轴承有以下几种结构形式：
（1）整体式径向滑动轴承（图8-34）
（2）对开式径向滑动轴承（图8-37）
（3）自位径向滑动轴承（图8-39）
（4）可调间隙式径向滑动轴承（图8-41）
3、轴瓦（轴套）材料的要求
2、轴上零件轴向固定和周向固定的目的是什么？
答：轴上零件轴向固定的目的是保证零件在轴向上有确定的轴向位置，防止零件作轴向移动，并能承受轴向力。
轴上零件周向固定的目的是为了传递转矩及防止零件与轴产生相对转动。
导入新课：
机械产品是轴是重要零件之一，但机器设备不是靠一根轴就可以实现运动，还有轴承这一个重要轴系零件也是不可少的，所以这节课就要向同学介绍轴承的一些知识。
第八章轴系零件
§8-3轴承
轴承的概念；用于确定轴与其他零件相对运动位置并起支承或导向作用的零（部）件称为轴承。
轴承按其与轴工作表面摩擦性质不同，轴承分两大类即滑动轴承和滚动轴承。
一、滑动轴承
1、概述
（1）概念：仅发生滑运动摩擦的轴承称为滑动轴承。
（2）组成：滑动轴承主要由滑动轴承座、轴瓦或轴套组成。
轴承润滑的目的在于用润滑剂有润滑油和润滑脂两种。
轴承基础知识培训资料课件
特殊轴承
针对特殊工况和需求设计的轴承，如高温轴承、耐腐蚀轴承、自润滑轴 承等。这些轴承具有特殊的材料和结构设计，以满足特定环境下的使用 要求。
02
滚动轴承基础知识
滚动轴承结构与类型
滚动轴承的基本结构
由内圈、外圈、滚动体和保持架组成。
滚动轴承的类型
根据滚动体的形状，滚动轴承可分为球轴承和滚子轴承两大类。球轴承包括深 沟球轴承、角接触球轴承等；滚子轴承包括圆柱滚子轴承、圆锥滚子轴承等。
02
选择合适的拆卸工具
根据轴承的类型和尺寸，选择合适的拆卸工具，如拉马、拔 轮器等。
03
拆卸方法及注意事项
使用拆卸工具将轴承从轴或轴承座中拆下来。在拆卸过程中， 需要注意不要损坏轴承或相关部件，同时避免使用过于粗暴 的方法导致人身伤害或设备损坏。如果遇到难以拆卸的情况， 可以使用专用工具或寻求专业技术人员的帮助。
专用仪器检测法
使用轴承故障检测仪、振动分析 仪等专用仪器对轴承进行检测和 分析，准确判断轴承故障类型和
程度。
维护保养策略建议
定期清洗
定期清洗轴承及其周围环境，保持清 洁干燥，防止锈蚀和杂质进入轴承内 部。
润滑保养
根据轴承类型和工作环境选择合适的 润滑剂，定期加注或更换润滑剂，保 证轴承良好运转。
定期检查
子轴承。
轴承或圆锥滚子轴承。
当轴的中心线与轴承座孔中 心线不重合时，应选用具有 调心性能的轴承。例如，调 心球轴承和调心滚子轴承具 有自动调心功能，可适应较 大的轴挠曲和角偏斜。
对于要求刚性较高的场合， 应选用刚性较大的轴承。例 如，双列向心球面球轴承和 四点接触球轴承具有较高的 刚性。
对于需要经常安装和拆卸的 场合，应选用安装和拆卸方 便的轴承。例如，内圈带锥 孔和紧定套的轴承以及外圈 带止动槽的轴承等。
针对特殊工况和需求设计的轴承，如高温轴承、耐腐蚀轴承、自润滑轴 承等。这些轴承具有特殊的材料和结构设计，以满足特定环境下的使用 要求。
02
滚动轴承基础知识
滚动轴承结构与类型
滚动轴承的基本结构
由内圈、外圈、滚动体和保持架组成。
滚动轴承的类型
根据滚动体的形状，滚动轴承可分为球轴承和滚子轴承两大类。球轴承包括深 沟球轴承、角接触球轴承等；滚子轴承包括圆柱滚子轴承、圆锥滚子轴承等。
02
选择合适的拆卸工具
根据轴承的类型和尺寸，选择合适的拆卸工具，如拉马、拔 轮器等。
03
拆卸方法及注意事项
使用拆卸工具将轴承从轴或轴承座中拆下来。在拆卸过程中， 需要注意不要损坏轴承或相关部件，同时避免使用过于粗暴 的方法导致人身伤害或设备损坏。如果遇到难以拆卸的情况， 可以使用专用工具或寻求专业技术人员的帮助。
专用仪器检测法
使用轴承故障检测仪、振动分析 仪等专用仪器对轴承进行检测和 分析，准确判断轴承故障类型和
程度。
维护保养策略建议
定期清洗
定期清洗轴承及其周围环境，保持清 洁干燥，防止锈蚀和杂质进入轴承内 部。
润滑保养
根据轴承类型和工作环境选择合适的 润滑剂，定期加注或更换润滑剂，保 证轴承良好运转。
定期检查
子轴承。
轴承或圆锥滚子轴承。
当轴的中心线与轴承座孔中 心线不重合时，应选用具有 调心性能的轴承。例如，调 心球轴承和调心滚子轴承具 有自动调心功能，可适应较 大的轴挠曲和角偏斜。
对于要求刚性较高的场合， 应选用刚性较大的轴承。例 如，双列向心球面球轴承和 四点接触球轴承具有较高的 刚性。
对于需要经常安装和拆卸的 场合，应选用安装和拆卸方 便的轴承。例如，内圈带锥 孔和紧定套的轴承以及外圈 带止动槽的轴承等。

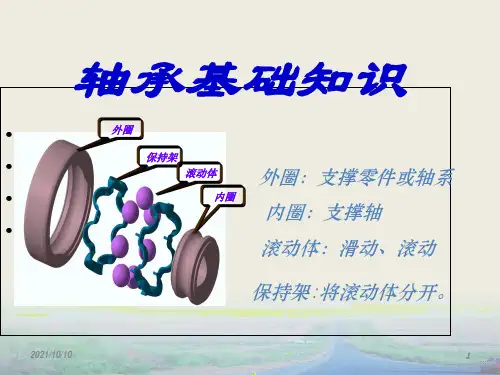

轴承基础知识课件(完整版)
六 轴承的安装
热装--加热方法 加热方式：油浴加热 电感应加热
油 浴 加热的轴
机械油
加承 热 用筛网将
支撑块
轴承与底
火焰燃烧器
部隔开
油温在80-100℃，一般不超过100 ℃,最高不超过
120 ℃.
六 轴承的安装
热装--加热方法
加热器加热
2021/10/10
37
六 轴承的安装
液压法--装配工具
六 轴承的安装
冷装、机械法--安装方法
轴承内圈与外圈分别与 轴和轴承箱配合时，安 装时结合内圈与轴、外 圈与轴承箱的安装方法 进行安装
注意：安装时，同时施力在内外圈。
六 轴承的安装
冷装、机械法--安装后游隙检查
旋转法
测量法
以旋转灵活、无阻 滞、无跳动为合格
2021/10/10
安装后的游隙与安
装前轴承自身的游
调心滚子轴承
圆柱滚子轴承
滚针轴承
2021/10/10
12
三 轴承代号的意义
滚动轴承的种类很多。为了便于选用， 国家标准规定用代号来表示滚动轴承。代号能 表示出滚动轴承的结构，尺寸，公差等级和技 术性能等特性。
滚动轴承代号用字母加数字组成。完整 的代号包括前置代号、基本代号和后置代号 三部分。
2021/10/10
13
三 轴承代号的意义
滚动轴承 代号构成
前置代号 — 表示轴承的分部件。 基本代号 — 表示轴承的类型与尺寸等主要特征。 后置代号 — 表示轴承的精度与材料的特征。
前置代号 轴承的分 部件代号
2021/10/10
基本代号
五四三二
尺寸系 列代号 类宽直内 型度径径 代系系代 号列列号 代代 号号
轴承基础知识课件ppt
03
轴承的应用领域
工业领域
1 2
电机
轴承是电机中重要的支撑和传动元件，包括电 动机和发电机。
泵和压缩机
轴承用于支撑和传动，以及调统
轴承用于高速、重载、精确传动，如汽车变速 箱、工业减速机等。
汽车领域
轮毂轴承
轮毂轴承用于支撑车轮，并确 保车辆行驶平稳。
发动机轴承
发动机中的轴承用于支撑和传动 ，确保发动机的可靠运转。
加强轴承的研发和创新能力
01
加强技术研发
为了提高轴承的性能和品质，需要不断加强技术研发，引入新材料、
新工艺、新技术等。同时，还需要加强与国际先进轴承企业的合作和
交流，引进先进技术并进行消化吸收再创新。
02
建立创新平台
建立创新平台可以促进企业之间的技术交流和合作，推动轴承技术的
创新和发展。此外，还可以通过与高校和研究机构的合作，共同开展
污染环境
选用具有较好防尘性能的轴承，如密封球轴承、圆柱滚子轴承等。
成本考虑
低成本
选用价格较低的轴承，如深沟球轴承、圆柱滚子轴承等。
高成本
选用性能更好的轴承，如调心滚子轴承、圆锥滚子轴承等。
05
轴承的维护保养
检查轴承的工作状态
总结词
监控运行状态，及时发现问题
详细描述
轴承在运行过程中，需要对其工作状态进行实时监控，包括振动、温度、噪 音等参数，以便及时发现异常情况，防止故障发生。
02
轴承的基本结构
内圈
通常与轴颈配合 承受径向载荷
随轴一起旋转 制造材料多为轴承钢
外圈
与轴承座孔配合 承受轴向载荷
固定在轴承座孔中 制造材料多为轴承钢
滚动体
轴承基础知识课件完整版
02 误区二
盲目追求高精度等级。应根据实 际需求选择适当的精度等级，避 免造成不必要的浪费。
03
误区三
忽视轴承的安装和维护。应重视 轴承的安装质量和维护保养，确 保轴承的正常运转和延长使用寿 命。
04
避免措施
加强轴承选型知识的培训和学习， 提高选型人员的专业水平；建立 完善的选型流程和审核机制，确 保选型的准确性和合理性；重视 轴承的试验和验证工作，确保所 选轴承能满足实际应用需求。
个性化定制需求增加
随着消费者需求的多样化，个性化定制将成为轴承行业的重要发展方向。企业需加强柔性生 产线的建设，满足客户的个性化需求。
产业集中度提高
未来轴承行业将呈现产业集中度提高的趋势。优势企业将通过兼并重组、技术创新等方式， 扩大市场份额，提高竞争力。同时，国际合作与交流也将更加频繁，推动全球轴承市场的共 同发展。
02
轴承结构与工作原理
内圈、外圈和滚动体组成
01
02
03
内圈
与轴颈相配合，通常与轴 一起旋转，是轴承的固定 部分。
外圈
与轴承座或机械部件的孔 相配合，起支撑作用，通 常固定不动。
滚动体
位于内圈和外圈之间，通 过滚动来减少摩擦，是轴 承的核心部分。
保持架作用及类型
保持架作用
使滚动体均匀分布，引导滚动体旋转， 改善轴承内部载荷分布和润滑状况。
运动过程分析
当轴承受到外部载荷时，滚动体在内外圈之间滚动，同时轴承产生一定的变形，以 适应外部载荷的变化。在运动过程中，轴承的密封装置和保持架起到关键作用，确 保轴承的正常运转和长期稳定性。
03
轴承材料与制造工艺
常用材料及其性能要求
钢材
具有高强度、耐磨性、抗疲劳性 能，是轴承制造的主要材料。
轴承基本知识培训课件pptx
轴承在承受径向和轴向载荷时 的最大允许负荷。
摩擦性能
轴承在运转时的摩擦系数和磨 损情况，影响机器的效率和寿 命。
耐热性
轴承在高温环境下的性能表现 ，如硬度、尺寸稳定性等。
轴承的选用原则
根据轴承的承载能力和旋转 精度要求选择合适的轴承尺
寸和精度等级。
根据机器的工作条件和要求 选择合适的轴承类型和结构
不锈轴承钢
具有优良的耐腐蚀性能，适用 于潮湿、腐蚀等恶劣环境下的 轴承。
陶瓷材料
具有极高的硬度、耐磨性和耐 腐蚀性能，适用于高速、高温
和腐蚀性介质中的轴承。
轴承的制造工艺
锻造
通过锻造工艺可以得到内部组织致密 、晶粒细化的毛坯，为后续的热处理 和加工提供良好的基础。
热处理
包括淬火、回火等工艺，用以提高轴 承的硬度、耐磨性和抗疲劳性能。
。
01
02
03
根据轴承的摩擦性能和刚度 要求选择合适的轴承材料和
热处理方式。
根据轴承的耐热性要求选择 合适的轴承材料和润滑方式
。
04
05
考虑轴承的安装、拆卸和维 护方便性，选择合适的轴承
结构和紧固件。
轴承的寿命与可靠性
寿命
01
轴承在规定的工作条件下能够正常运转的时间或转数，受载荷
、转速、润滑等因素承工作时，滚动体与内、外圈之间 的接触为滚动摩擦，此摩擦远小于滑 动摩擦，因此轴承能够减少摩擦损失 并提高工作效率。
承载方式
轴承通过内、外圈的滚道以及滚动体 的滚动实现承载，同时保持架使滚动 体均匀分布并防止其相互碰撞，从而 保证轴承的平稳运行。
轴承的载荷与转速
载荷类型
轴承承受的载荷主要有径向载荷、轴向载荷和联合载荷。不同类型的轴承适用 于承受不同类型的载荷。
摩擦性能
轴承在运转时的摩擦系数和磨 损情况，影响机器的效率和寿 命。
耐热性
轴承在高温环境下的性能表现 ，如硬度、尺寸稳定性等。
轴承的选用原则
根据轴承的承载能力和旋转 精度要求选择合适的轴承尺
寸和精度等级。
根据机器的工作条件和要求 选择合适的轴承类型和结构
不锈轴承钢
具有优良的耐腐蚀性能，适用 于潮湿、腐蚀等恶劣环境下的 轴承。
陶瓷材料
具有极高的硬度、耐磨性和耐 腐蚀性能，适用于高速、高温
和腐蚀性介质中的轴承。
轴承的制造工艺
锻造
通过锻造工艺可以得到内部组织致密 、晶粒细化的毛坯，为后续的热处理 和加工提供良好的基础。
热处理
包括淬火、回火等工艺，用以提高轴 承的硬度、耐磨性和抗疲劳性能。
。
01
02
03
根据轴承的摩擦性能和刚度 要求选择合适的轴承材料和
热处理方式。
根据轴承的耐热性要求选择 合适的轴承材料和润滑方式
。
04
05
考虑轴承的安装、拆卸和维 护方便性，选择合适的轴承
结构和紧固件。
轴承的寿命与可靠性
寿命
01
轴承在规定的工作条件下能够正常运转的时间或转数，受载荷
、转速、润滑等因素承工作时，滚动体与内、外圈之间 的接触为滚动摩擦，此摩擦远小于滑 动摩擦，因此轴承能够减少摩擦损失 并提高工作效率。
承载方式
轴承通过内、外圈的滚道以及滚动体 的滚动实现承载，同时保持架使滚动 体均匀分布并防止其相互碰撞，从而 保证轴承的平稳运行。
轴承的载荷与转速
载荷类型
轴承承受的载荷主要有径向载荷、轴向载荷和联合载荷。不同类型的轴承适用 于承受不同类型的载荷。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
滑动轴承
主 轴
摩擦性质
传 动
装
置
滚动轴承
及 零
部
件
轴承
机械基础
外圈
保持架
轴承的结构
6
内圈
主
轴
传
动
装
置
滚动体
及 零
部
件
轴承
机械基础
轴承的结构
7
1.观察桌面上的各种轴承的结构，填写学案
主 轴 传 动 装 置 及 零 部 件
轴承
机械基础
滚动轴承的分类
8
1.按滚动体的不同分类
主 轴 传 动 装 置 及 零 部 件
12
1.按轴承的类型不同进行分类
主 轴 传 动 装 置 及 零 部 件
轴承
机械基础
滚动轴承小结
13
1.轴承的作用
主
轴
2.滚动轴承的结构
传
动
装
3.滚动轴承的分类
置 及
零
部
件
课件 制作
某某班级
机械基础
轴
认识数控车床主轴零部件之——
滚动轴承
某某学校
某某班级
公开课
机械专业
轴承
机械基础
2
轴承
机械基础
轴承的应用领域
3
主 轴 传 动 装 置 及 零 部 件
轴承
机械基础
轴承的作用
4
1.支撑轴及轴上零件
主
轴
2.保持轴的旋转精度
传
动
装
3.减少转轴与支承之间的摩擦与磨损
置 及
零
部
件
轴承
的分类
轴承
机械基础
滚动轴承的分类
1.按滚动体的不同分类
9
主
球
轴 传 动
装
置
及
零
部
件
轴承
机械基础
滚动轴承的分类
10
1.按滚动体的不同分类
主
轴
传
圆柱滚子 圆锥滚子
动
装
置
及
零
球面滚子
滚针
部
件
轴承
机械基础
滚动轴承的分类
11
1.按可承受的外载荷
主 轴 传 动 装 置 及 零 部 件
轴承
机械基础
滚动轴承的常用类型
