某1000MW级电厂间接空冷塔结构设计研究发布时间:2021-05-18T02:59:46.511Z 来源:《中国电业》(发电)》2021年第2期作者:杨乐1李海瑞1[导读] 在此前提下一机一塔方案比一机两塔方案造价低、占地少且塔群效应小,综合以上优势,推荐采用一机一塔方案。

中国能源建设集团山西省电力勘测设计院有限公司山西太原 030001摘要:以某2×1000MW级电厂工程间接空冷塔为例,对机组配置一机一塔、一机两塔两个方案进行研究。

研究结果认为在保证冷却塔的屈曲稳定、安全的前提下,一机一塔方案比一机两塔方案造价低、占地少且塔群效应影响小,该1000MW级电厂间接空冷塔推荐一机一塔方案。

关键词:火力发电厂;间接空冷塔;一机一塔;一机两塔0引言某2×1000MW空冷发电机组,循环冷却系统采用表凝式间接空冷系统,机组与冷却塔的配置推荐一机一塔、一机两塔两个方案,布置方式均为表凝式散热器塔外竖向布置,其立面、剖面图见图1。

图1 间接空冷塔立面及剖面图为获得安全可靠、经济合理的最优方案,对一机一塔、一机两塔两个方案展开分析研究。

根据设计基础条件,工艺专业进行热力优化计算,确定一机一塔、一机两塔两个方案的空冷塔几何尺寸。

根据间接空冷散热器的布置和进风要求,空冷塔的进风口比湿冷塔高很多,对一机一塔而言,其进风口高达28米,零米直径达到170多米,其稳定问题十分突出,是制约特大型空冷塔结构设计的关键问题。

计算分析方法主要利用冷却塔静、动力整体分析程序LBS和LBSD,并利用结构有限元分析程序SAP2000对冷却塔结构进行静、动力验算分析以及塔体稳定性分析。

通过分析得出结论,采用一机一塔、一机两塔方案均可以做到安全可靠,在此基础上对两方案进行比较,推荐一机一塔方案。

1 地质条件及地基处理1.1地形地貌拟建区域地形平坦,地貌成因类型风积高原,地貌类型为平地。

1.2 地层结构及承载力特征值拟建区域上覆地层为第四系风积层(Q4eol)、第四系全新统冲洪积层(Q4al+pl)构成,岩性主要为为细砂、粘性土;下伏基岩地层为中生界白垩系(K)砂质泥岩、泥质砂岩。

超大型间接空冷塔多工况下整体结构有限元分析

超大型间接空冷塔多工况下整体结构有限元分析
彭 伟 , : 大 型 间接 空 冷塔 多工 况下 整 体 结 空 冷 塔 多 工 况 下 整 体 结 构 有 限 元 分 析
彭 伟 温 志鹏 谷 小兵 王宏伟 张国柱
( 中国 大 唐 集 团 科 技 工程 有 限公 司 , 京 北 109) 0 0 7
1 6 0 0 2 . O 9 . 7 4 0 4
出 口直 径 喉 部 直 径 进 风 E处 直 径 l 展 宽 平 台 标 高 展 宽 平 台 外 围 直径 最 大 厚 度
最 小 厚 度 零 米 直 径 4 2对 X型 支 柱
8 . 0 9 O 0
17 4 3 1 . 0
AB TRAC S T:Ba e n ANS i i lme t a ay i o t r ,i wa u l t e FE mo e f o e al s r c u e o sd o YS f t ee n n l ss s fwa e t n e s b i h d 1o v r l tu t r f t
wh s e u t o l r vd u d n e f r s i r s r c u e . o e r s ls c u d p o i e a g i a c o i l tu t r s m a
K EY oRDS:i ie tar c ld t w e l W nd r c i— oo e o r ;A N S S;l d a e; d s a e e Y o cs iplc m nt;i e na o c ntr lf r e
摘 要 : 于 A Y 基 NS S有 限元 分 析 软 件 , 立 大 唐 武 安 发 电 项 目( ×30 建 2 0 MW 机 组 ) 面 式 凝 汽 器 间接 空 冷 系统 空 表 冷 塔 整 体 结 构 有 限 元模 型 。 分别 对恒 荷 栽 、 荷 载 、 荷 载 、 活 风 温度 荷 载 和 地 震 作 用 5种 工 况进 行 了 计 算 模 拟 , 到 得 各 工 况及 组 合 工 况 下 间 接 空 冷塔 的位 移及 内力 分布 , 供 同类 工 程 参 考 。 可

秦岭亚洲最高的三塔合一间冷塔

秦岭亚洲最高的三塔合一间冷塔

亚洲最高的三塔合一间冷塔近日,秦岭发电公司“上大压小”660MW扩建工程七号间冷塔风筒顺利到顶,标志着采用国际领先“三塔合一”技术,高度达179.8米的亚洲最高间冷塔落户秦岭发电。

该冷却塔为钢筋混凝土双曲线自然通风冷却塔,由西北电力设计院设计,重庆电力建设公司负责承建。

塔顶标高179.8米,底部直径128米,喉部直径为83米,出口直径85米,混凝土浇筑总量达到15500立方米,共有38对垂直高度为27.8米的“X”支柱支撑,属超高、超大型冷却塔,是目前亚洲同类型机组中最高的间冷塔。

该塔采用表凝式间接空冷系统和冷却塔、烟囱、脱硫塔“三塔合一”技术,同步建设脱硫脱硝装置,节省场地,节约工程投资。

塔内不设GGH和增压风机,大大降低了氮氧化物和二氧化硫排放量,彰显华能集团绿色发展理念,成为工程建设中的最大亮点。

秦岭发电公司针对该间冷塔大量采用新技术新工艺的特点,在施工建设过程中,以“高标准达标投产、创国优、夺鲁班”为工程建设目标,推行“超前策划、样板引路、消除通病、创建亮点“的质量管理办法。

采用样板引路,打造“X”柱清水混凝土工艺亮点,消除色差、水印等质量通病。

紧抓施工关键环节,严把钢筋绑扎、支模、浇筑质量关。

实施安全风险点预控,强化冬季施工管理和专项检查,做到警钟长鸣。

使施工中技术应用、安全监督、工艺质量、工程进度等诸多环节可控在控,保持了自工程开工以来安全事故“双零”的工程建设目标,达到“冷却塔混凝土色泽一致,表面光洁、平整,接缝线条顺畅”的清水混凝土水平,得到华能集团、陕西公司各级领导和中电建协、华能质监站专家们的一致好评。

目前,该公司又迅速投入到间冷塔防腐工程的施工中,通过对该间冷塔防腐工程研究和施工,确保间冷塔的耐久性,并为同类工程的设计、施工提供指导。

竣工后的间冷塔以其高大雄伟的身姿,突示华能企业形象,必将成为秦岭山旁,渭水河畔一道新的亮丽的风景。

本文是中国空调平台门户提供。

空冷塔美化工程施工方案

空冷塔美化工程施工方案

一、工程概况本工程为某火力发电厂空冷塔美化工程,旨在提升电厂形象,改善周边环境。

空冷塔为该电厂主要冷却设备,高约100米,占地面积约1000平方米。

美化工程主要包括:外表面涂装、照明系统、绿化景观等。

二、施工准备1. 组织机构成立空冷塔美化工程领导小组,负责工程的组织、协调和监督。

2. 施工人员组织一支专业、熟练的施工队伍,包括涂料工、电工、绿化工等。

3. 材料设备(1)涂料:选用环保型涂料,具有良好的耐候性、耐水性、耐腐蚀性。

(2)照明设备:选用节能型灯具,具备良好的照明效果。

(3)绿化植物:选用适应性强、生长周期长的植物。

4. 施工方案(1)施工顺序:先进行外表面涂装,然后安装照明系统,最后进行绿化景观施工。

(2)施工方法:①外表面涂装:采用高压无气喷涂,确保涂料均匀、厚度一致。

②照明系统安装:按照设计要求,安装灯具,并调试照明效果。

③绿化景观施工:根据设计图纸,布置绿化植物,确保植物生长良好。

三、施工步骤1. 施工前期(1)进行施工现场勘察,了解空冷塔的结构、尺寸等信息。

(2)制定详细的施工方案,包括施工顺序、施工方法、材料设备等。

(3)组织施工人员,进行技术交底和安全教育。

2. 施工过程(1)外表面涂装:清理空冷塔表面,确保无油污、灰尘等杂物。

按照涂料比例,调配涂料,进行喷涂。

喷涂过程中,注意涂层厚度、均匀性。

(2)照明系统安装:按照设计要求,安装灯具。

调试照明效果,确保亮度适中、无死角。

(3)绿化景观施工:根据设计图纸,布置绿化植物。

确保植物生长良好,美化空冷塔周边环境。

3. 施工后期(1)检查施工质量,确保符合设计要求。

(2)清理施工现场,做好垃圾处理。

(3)整理施工资料,进行工程验收。

四、施工安全措施1. 施工人员必须佩戴安全帽、手套、眼镜等防护用品。

2. 高空作业时,必须系好安全带,防止坠落。

3. 电气作业时,注意安全用电,防止触电。

4. 施工现场设立警示标志,提醒行人注意安全。

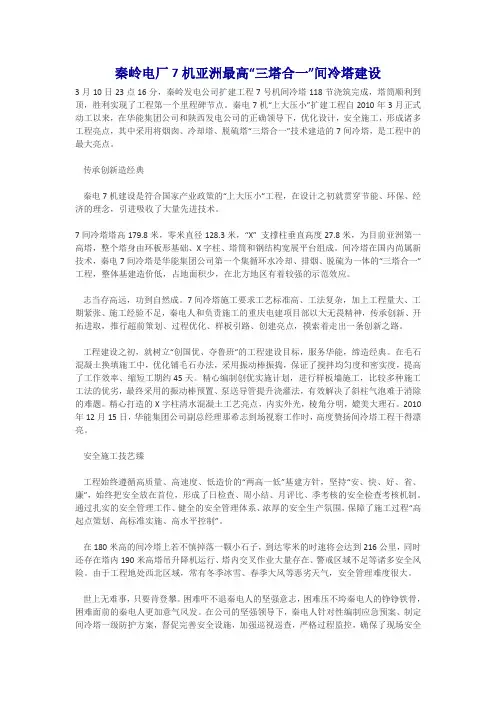

秦岭电厂7机亚洲最高“三塔合一”间冷塔

秦岭电厂7机亚洲最高“三塔合一”间冷塔

秦岭电厂7机亚洲最高“三塔合一”间冷塔建设3月10日23点16分,秦岭发电公司扩建工程7号机间冷塔118节浇筑完成,塔筒顺利到顶,胜利实现了工程第一个里程碑节点。

秦电7机“上大压小”扩建工程自2010年3月正式动工以来,在华能集团公司和陕西发电公司的正确领导下,优化设计,安全施工,形成诸多工程亮点,其中采用将烟囱、冷却塔、脱硫塔“三塔合一”技术建造的7间冷塔,是工程中的最大亮点。

传承创新造经典秦电7机建设是符合国家产业政策的“上大压小”工程,在设计之初就贯穿节能、环保、经济的理念,引进吸收了大量先进技术。

7间冷塔塔高179.8米,零米直径128.3米,“X” 支撑柱垂直高度27.8米,为目前亚洲第一高塔,整个塔身由环板形基础、X字柱、塔筒和钢结构宽展平台组成。

间冷塔在国内尚属新技术,秦电7间冷塔是华能集团公司第一个集循环水冷却、排烟、脱硫为一体的“三塔合一”工程,整体基建造价低,占地面积少,在北方地区有着较强的示范效应。

志当存高远,功到自然成。

7间冷塔施工要求工艺标准高、工法复杂,加上工程量大、工期紧张、施工经验不足,秦电人和负责施工的重庆电建项目部以大无畏精神,传承创新、开拓进取,推行超前策划、过程优化、样板引路、创建亮点,摸索着走出一条创新之路。

工程建设之初,就树立“创国优、夺鲁班”的工程建设目标,服务华能,缔造经典。

在毛石混凝土换填施工中,优化铺毛石办法,采用振动棒振捣,保证了搅拌均匀度和密实度,提高了工作效率、缩短工期约45天。

精心编制创优实施计划,进行样板墙施工,比较多种施工工法的优劣,最终采用的振动棒预置、泵送导管提升浇灌法,有效解决了斜柱气泡难于消除的难题。

精心打造的X字柱清水混凝土工艺亮点,内实外光,棱角分明,媲美大理石。

2010年12月15日,华能集团公司副总经理那希志到场视察工作时,高度赞扬间冷塔工程干得漂亮。

安全施工技艺臻工程始终遵循高质量、高速度、低造价的“两高一低”基建方针,坚持“安、快、好、省、廉”,始终把安全放在首位,形成了日检查、周小结、月评比、季考核的安全检查考核机制。

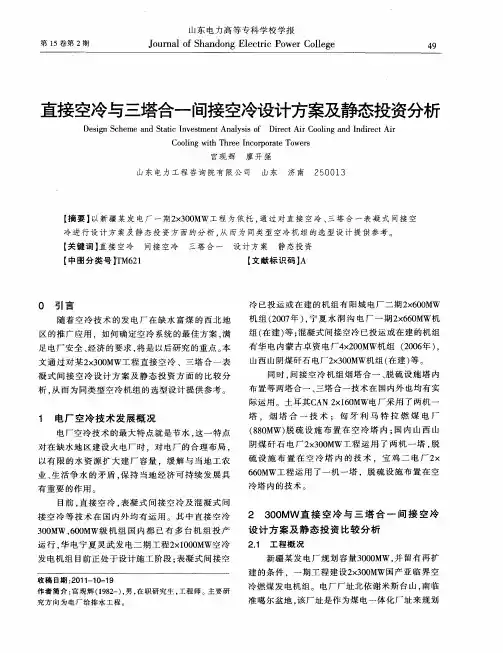

直接空冷与三塔合一间接空冷设计方案及静态投资分析
