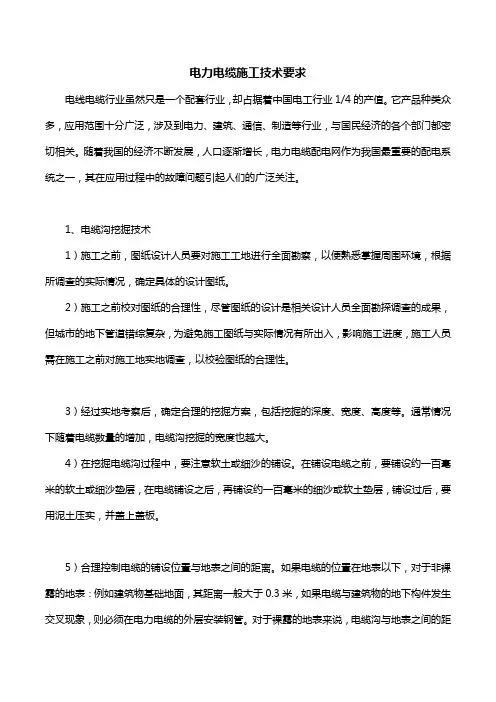

电力电缆施工技术要求电线电缆行业虽然只是一个配套行业，却占据着中国电工行业1/4的产值。
它产品种类众多，应用范围十分广泛，涉及到电力、建筑、通信、制造等行业，与国民经济的各个部门都密切相关。
随着我国的经济不断发展，人口逐渐增长，电力电缆配电网作为我国最重要的配电系统之一，其在应用过程中的故障问题引起人们的广泛关注。
1、电缆沟挖掘技术1）施工之前，图纸设计人员要对施工工地进行全面勘察，以便熟悉掌握周围环境，根据所调查的实际情况，确定具体的设计图纸。
2）施工之前校对图纸的合理性，尽管图纸的设计是相关设计人员全面勘探调查的成果，但城市的地下管道错综复杂，为避免施工图纸与实际情况有所出入，影响施工进度，施工人员需在施工之前对施工地实地调查，以校验图纸的合理性。
3）经过实地考察后，确定合理的挖掘方案，包括挖掘的深度、宽度、高度等。
通常情况下随着电缆数量的增加，电缆沟挖掘的宽度也越大。
4）在挖掘电缆沟过程中，要注意软土或细沙的铺设。
在铺设电缆之前，要铺设约一百毫米的软土或细沙垫层，在电缆铺设之后，再铺设约一百毫米的细沙或软土垫层，铺设过后，要用泥土压实，并盖上盖板。
5）合理控制电缆的铺设位置与地表之间的距离。
如果电缆的位置在地表以下，对于非裸露的地表：例如建筑物基础地面，其距离一般大于0.3米，如果电缆与建筑物的地下构件发生交叉现象，则必须在电力电缆的外层安装钢管。
对于裸露的地表来说，电缆沟与地表之间的距离一般大于0.8米。
如果电缆在地表之上，则要对其做好保护措施，除了安装保护套以外，还要将线缆经过的位置圈置起来，并设置注意线缆等标语，以示行人注意电缆。
2、电力电缆的敷设技术要求1）在敷设之前的首要工作就是检查电缆是否完好，包括外观是否扭曲，线缆是否破损等。
除此之外，在电缆敷设过程中，电缆与地面、滚轮、支架等均易发生摩擦，此时应需多加小心。
2）电缆的敷设需要借助电缆支架，为了安全敷设电缆，应选择专用的电缆盘支架。
电缆敷设技术交底精选全文完整版
可编辑修改精选全文完整版交底部位工程名称工程编号日期图2-13.3直埋电缆敷设：3.3.1清除沟内杂物，铺完底沙或细土。
3.3.2电缆敷设3.3.2.1电缆敷设可用人力拉引或机械牵引。
采用机械牵引可用电动绞磨或托撬（旱船法）（见图3.3.2.1.1）和（图3.3.2.1.2）。
电缆敷设时，应注意电缆弯曲半径应符合规范要求。
图3.3.2.1.1人力牵引示意图图3.3.2.1.2机械牵引（托撬）示意图3.3.2.2电缆在沟内敷设应有适量的蛇型弯，电缆的两端、中间接头、电缆井内、过管处、垂直位差处均应留有适当的余度。
可编辑修改精选全文完整版交底部位工程名称工程编号日期3.3.3铺砂盖砖：3.3.3.1电缆敷设完毕、应请建设单位、监理单位及施工单位的质量检查部门共同进行隐蔽工程验收。
3.3.3.2隐蔽工程验收合格，电缆上下分别铺盖10cm砂子或细土，然后用砖或电缆盖板将电缆盖好，覆盖宽度应超过电缆两侧5cm。
使用电缆盖板时，盖板应指向受电方向。
3.3.4回填土。
回填土前，再作一次隐蔽工程检验，合格后，应及时回填土并进行夯实。
3.3.5埋标桩：电缆的拐弯、接头、交叉、进出建筑物等地段应设明显方位标桩。
直线段应适当加工工业设标桩。
标桩露出地面以15cm为宜。
3.3.6直埋电缆进出建筑物，室内过管口低于室外地面者，对其过管按设计或标准图册做防水处理（图3.3.6）。
图3.3.63.3.7有麻皮保护层的电缆，进入室内部分，应将麻皮剥掉，并涂防腐漆。
3.4电缆沿支架、桥架敷设：3.4.1水平敷设3.4.1.1敷设方法可用人力或机械牵引。
3.4.1.2电缆沿桥架或托盘敷设时，应单层敷设，排列整齐。
不得有交叉，拐弯处应以最大截面电缆允许弯曲半径为准。
3.4.1.3不同等级电压的电缆应分层敷设，高压电缆应敷设在上层。
3.4.1.4同等级电压的电缆沿支架敷设时，水平净距不得小于35mm。
3.4.2垂直敷设。
3.4.2.1垂直敷设，有条件最好自上而下敷设。
完整版电缆线路排管敷设技术标准

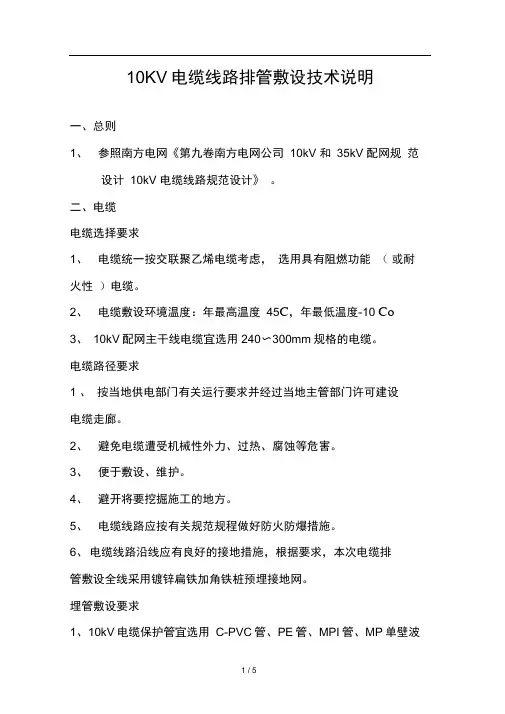

10KV电缆线路排管敷设技术说明一、总则1、参照南方电网《第九卷南方电网公司10kV 和35kV 配网规范设计10kV 电缆线路规范设计》。
二、电缆电缆选择要求1、电缆统一按交联聚乙烯电缆考虑，选用具有阻燃功能（或耐火性）电缆。
2、电缆敷设环境温度：年最高温度45C，年最低温度-10 Co3、10kV配网主干线电缆宜选用240〜300mm规格的电缆。
电缆路径要求1 、按当地供电部门有关运行要求并经过当地主管部门许可建设电缆走廊。
2、避免电缆遭受机械性外力、过热、腐蚀等危害。
3、便于敷设、维护。
4、避开将要挖掘施工的地方。
5、电缆线路应按有关规范规程做好防火防爆措施。
6、电缆线路沿线应有良好的接地措施，根据要求，本次电缆排管敷设全线采用镀锌扁铁加角铁桩预埋接地网。
埋管敷设要求1、10kV电缆保护管宜选用C-PVC管、PE管、MPI管、MP单壁波纹管、玻璃钢电缆保护管、涂塑钢管，管径大小应符合有关规定，管壁厚度要求为：行车道要求不小于8mm行人道不小于5mm其中涂塑钢管要求不小于4mm埋管材质要求：行人道采用C-PVC 管、PE f、MP单壁波纹管、玻璃钢电缆保护管；行车道采用C-PVC 管、PE t、MPPT、玻璃钢电缆保护管、涂塑钢管，顶管宜采用PE t或MPPT,本次排管采用直径为160的C-PVd、PE lo2、10kV电缆保护管连接要求：C-PVCT （承插连接）、PE!（可焊接）、MPPT （可焊接）、MP单壁波纹管（可焊接或卡扣式）、玻璃钢电缆保护管（承插连接）、涂塑钢管（承插连接）°当现场施工条件满足保护管焊接要求的时候，尽量选用可焊接型式的保护管。
当施工现场需要快速安装电缆保护管的时候，可选用卡扣式或承插式连接。
3、单根保护管使用时，宜符合下列规定：1. 每根电缆保护管的弯头不宜超过三个，直角弯不宜超过二个；2. 地下埋管距地面深度不宜小于0.5m；与铁路交叉处距路基不宜小于1.0m;距排水底不宜小于0.3m；3. 并列管相互间宜留有不小于20mr的空隙。
缆线敷设技术要求
缆线敷设技术要求
1..1缆线的规格、数量、敷设路由和位置应符合施工图纸要求。
敷设缆线除应符合本规范的规定外，尚应符合现行国家标准《综合布线系统工程验收规范》GB50312的有关规定。
1.1.管道敷设缆线应符合下列规定：
1敷设缆线前应清除管道内的异物。
2敷设缆线时，两端应有冗余长度，并应经检测校对无误后，设置永久性标识。
3缆线在管道内的截面利用率不应超过30%o
4敷设缆线前在管道入出口处应加装护线套，敷设缆线后宜将管道口作密封处理。
1.1.线槽敷设缆线应符合下列规定：
1敷设缆线前应清除槽内的异物。
2敷设缆线前应将缆线两端设置标识，并应标明始端与终端位置，标识应清晰、准确。
3敷设缆线时应有冗余长度。
缆线在线槽内的截面利用率不应超过50%o
4敷设缆线不应受到外力的挤压和损伤，并应经检测校对无误后排放整齐。
5数据信号电缆、音频电缆、视频电缆和光缆等不同类型缆线，应分别绑扎成束、标识用途。
6缆线在线槽首端、尾端、转弯处距离中心点30Omm〜500≡ι处应固定绑扎。
当垂直敷设缆线时，缆线的上端和每间隔距离150Omm 处应固定绑扎；当水平敷设缆线时，缆线每间隔距离300Omm〜5000≡ι处应固定绑扎。
缆线绑扎后应相互紧密靠拢、外观平直、绑扎间距均匀、松紧适度。
1..4采用桥架方式敷设缆线时，应符合本规范第1・・3条的规定。
电缆敷设要求范文
电缆敷设要求范文电缆敷设是指在建筑物、工厂、道路等场所中，按照一定的规范和要求进行电缆的敷设和布线。
电缆敷设要求的合理性和可操作性对于电缆的安全运行和日常维护具有重要意义。
下面就电缆敷设的要求进行详细介绍。
一、敷设定位1.首先，要根据建筑物、工厂、道路的实际情况确定电缆的敷设位置和路径。
电缆敷设路径一般应避免过长、过弯曲，并应尽量减少任何形式的损伤和受力。
尽量保持电缆的直线敷设，并避免与其他线路、管道和设施冲突。
2.在敷设电缆前，要对敷设区域进行充分的勘测，包括地面情况、地下障碍物、周围环境等。
特别是有可能对电缆敷设造成损坏的因素，如锋利的物体、腐蚀性物质等，要提前做好相应的处理措施。
3.对于需要穿越各类墙壁、天花板、地板等构筑物的电缆敷设，要根据具体情况选择合适的敷设方法和材料。
同时，在敷设过程中要注意墙壁、天花板、地板等结构的保护，避免对其造成破坏。
4.在有限空间内进行电缆敷设时，要根据空间的大小和限制条件，选择适合的敷设方法和工具。
确保电缆的敷设平稳、牢固，并避免在敷设过程中造成过度拉力和电缆的损坏。
二、敷设方式1.直埋敷设：适用于地下管道、地铁、高速公路等场所，要求电缆必须具备抗压、防水、耐腐蚀等性能。
在直埋敷设中，电缆应沿埋设路径敷设，保持适当的埋深和覆土层厚度，确保电缆的安全运行。
2.敷设在管道或沟槽中：适用于建筑物的内部电缆敷设，要求电缆不能被压弯或受到过大的挤压力。
敷设中要留有足够的空间进行维护和更换，同时要保证电缆与其他线路、管道之间的间隔。
3.架空敷设：适用于建筑物外部的电缆敷设，要求电缆与周围环境保持一定的安全距离，且不能与树木、高耸建筑等物体相接触。
同时，要注意电缆的防腐蚀和风吹日晒等问题，在敷设中要选择合适的支架和固定措施。
三、敷设材料和工具选择1.敷设过程中使用的材料和工具要符合相关标准和规范。
如敷设电缆所需的管道、沟槽、支架等，应选择合适的材质和规格，确保其承载能力和使用寿命。
高压电缆敷设技术交底
表C2-3
高压电缆敷设技术交底记录
编号：
交底内容：
（一）技术要求
1.电缆连接正确、可靠，标识清楚。
2.电缆连接美观、整齐。
3.夹层内成列引入柜内电缆弧度一致。
4.电缆支架、桥架、吊架电缆敷设，电缆不应形成相互交叉；敷设后的电缆排列应整齐，有电缆爬架的地方检查是否存在有闭合磁路的情况,在终端头或中间头附近宜预留备用长度。
（二）技术标准
（1）电缆敷设布置、深度、路径与设计要求一致。
相邻电缆间最小距离为一根电缆的直径。
电缆沟内电缆敷设按照不同相、不同变压器电缆区分敷设。
（2）电缆敷设后的弯曲半径不小于15-20倍的电缆外径。
（3）所有用于地下的电缆保护管直径不应小于电缆直径的1.5倍，保护管中心间横向距离至少260mm，垂直距离至少360mm。
（4）电缆水平固定间距一般为900mm，最大不超过2m。
电缆垂直固定间距不应超过600mm。
（5）高压电缆预留长度在3-5m。
（三）施工流程图
运输及存放敷设准备电缆敷设清理收尾
（四）质量及标准
（1）电缆按到场批次进行检查，电缆外表无绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷，电缆的绝缘试验合格；电缆的规格、型号、质量符合设计要求和产品标准的规定。
（2）电缆与铁路、公路、排水沟、城市街道、厂区街道交叉以及进入建筑物时应。
电缆敷设技术标准
电缆敷设技术标准一、适用范围本标准适用于发电厂普通电缆的敷设施工作业，特殊电缆的敷设工艺要求可以参照执行。
二、主要施工工艺质量控制要求2.1 电缆敷设a) 敷设电缆时，电缆应从电缆盘的上方引出，引出端头贴上相应的标签，粘贴应牢固，保证在敷设过程中不致脱落，如图2.1 所示。
图 2.1 电缆敷设标签b) 电缆盘的转动速度与牵引速度应很好配合，每次牵引的电缆长度不宜过长，以免在地上拖拉，如图2.2 所示。
图 2.2 电缆盘放线c) 地面敷设且地面情况恶劣时，应铺上木板或其它保护物。
当敷设截面较大的电缆时，应使用滑车，如图2.3 所示。
图 2.3 地面敷设保护d) 电缆在桥架上应保持平直。
转弯处应防止电缆弯曲过度，使电缆中的绝缘层受到损伤，电缆弯曲应满足最小弯曲半径要求，如图2.4、图2.5 所示。
图 2.4 电缆弯曲半径1图 2.5 电缆弯曲半径2e）敷设过程中，如发现电缆局部有严重压扁或折曲伤痕现象时，应另行敷设，不准中间接头。
f) 电缆与热力管道、热力设备之间的净距，平行时应不小于1m，交叉时应不小于0.5m，当受条件限制时，应采取隔热保护措施。
g）动力电缆与控制电缆，不同电压等级的电缆，都必须严格分层，不能放在同一桥架或槽盒内。
2.2 电缆固定a) 电缆敷设后应进行整理和固定，使其整齐美观、牢靠，如图2.6 所示。
图2.6 电缆整理和固定b) 电缆应均匀敷设在桥架上，中间用电缆扎带扎牢，避免拱起，如图2.7 所示。
图 2.7 电缆均匀敷设c) 固定电缆时，应按顺序排列，尽量减少交叉，松紧要适度，并应留有适当的余量，如图2.8 所示。
图2.8 电缆敷设应松紧适度2.3 电缆敷设后在以下各点应加以固定a) 垂直敷设时或45°倾斜敷设时，在每一个支架上，如图2.9 所示。
图 2.9 电缆固定1b) 水平敷设时，在直线段首末两端，电缆拐弯处，水平直段控制电缆每隔2个横撑处，水平直段动力电缆每隔4 个横撑处，如图2.10 所示。
施工现场临时用电安全技术规范之电缆敷设与固定要求
施工现场临时用电安全技术规范之电缆敷设与固定要求施工现场的临时用电是工程建设中不可或缺的一环。
为了确保施工现场的用电安全，控制潜在的事故风险，制定一系列的安全技术规范是必要的。
本文将重点介绍施工现场临时用电安全技术规范中电缆的敷设与固定要求。
一、敷设要求1. 电缆选择在施工现场选择适用的电缆是至关重要的。
一般情况下，应选择额定电压高于等于预期工程使用的电压等级的电缆，并符合相关国家标准要求。
同时，还应该根据施工现场的特殊环境条件来选择防火、耐油、耐高温等性能符合要求的电缆。
2. 敷设路径电缆的敷设路径应尽可能远离施工区域，避免与施工设备、车辆等相交。
对于需要穿越道路、人行道或其他交通区域的电缆，应按照相关规范进行交通管控，并采取有效措施保障行人和车辆的安全。
3. 保护措施为了防止电缆在敷设过程中受到机械损坏或其他外部因素的影响，应采取适当的保护措施。
对于埋地敷设的电缆，应在电缆周围设置合适的保护层，确保电缆不受到压力和挤压。
对于暴露在室外的电缆，应选择耐候性能良好的保护套管。
4. 弯曲半径电缆的弯曲半径应符合制造商提供的要求。
过小的弯曲半径会导致电缆被损坏，影响电缆的使用寿命和安全性能。
在敷设过程中应特别注意弯曲半径的限制，并避免在弯曲部位施加过大的力。
二、固定要求1. 电缆架设在施工现场，电缆应架设在专用的电缆槽、电缆桥架或电缆挂钩上。
电缆架设应牢固可靠，避免松动或摇晃。
同时，电缆之间应保持一定的间距，便于检修和维护。
2. 固定点电缆在架设过程中应设置适当的固定点，保持电缆的位置固定不变。
固定点的选择应符合要求，能够承受电缆的重量和拉力，并保证电缆的安全性。
3. 电缆接地为了防止电缆因静电积累而对人身安全构成威胁，应将电缆进行接地处理。
接地导线应与电缆金属护套或其他导电部分连接，接地电阻应符合相关规范的要求。
4. 标识在电缆敷设和固定的过程中，应设置电缆标识牌，明确标注电缆的用途、规格、电压等信息。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1电缆的路径选择，应符合下列规定：（1）应避免电缆遭受机械性外力、过热、腐蚀等危害。
（2）满足安全要求条件下，应保证电缆路径最短。
（3）应便于敷设、维护。
（4）宜避开将要挖掘施工的地方。
（5）充油电缆线路通过起伏地形时，应保证供油装置合理配置。
2电缆在任何敷设方式及其全部路径条件的上下左右改变部位，均应满足电缆允许弯曲半径要求。
电缆的允许弯曲半径，应符合电缆绝缘及其构造特性要求。
对自容式铅包充油电缆，其允许弯曲半径可按电缆外径的20倍计算。
3同一通道内电缆数量较多时，若在同一侧的多层支架上敷设，应符合下列规定：（1）应按电压等级由高至低的电力电缆、强电至弱电的控制和信号电缆、通讯电缆“由上而下”的顺序排列。
当水平通道中含有35kV以上高压电缆，或为满足引入柜盘的电缆符合允许弯曲半径要求时，宜按“由下而上”的顺序排列。
在同一工程中或电缆通道延伸于不同工程的情况，均应按相同的上下排列顺序配置。
（2）支架层数受通道空间限制时，35kV及以下的相邻电压级电力电缆，可排列于同一层支架上，1kV及以下电力电缆也可与强电控制和信号电缆配置在同一层支架上。
（3）同一重要回路的工作与备用电缆实行耐火分隔时，应配置在不同层的支架上。
4同一层支架上电缆排列的配置，宜符合下列规定：（1）控制和信号电缆可紧靠或多层叠置。
（2）除交流系统用单芯电力电缆的同一回路可采取品字形（三叶形）配置外，对重要的同一回路多根电力电缆，不宜叠置。
（3）除交流系统用单芯电缆情况外，电力电缆相互间宜有1倍电缆外径的空隙。
5交流系统用单芯电力电缆的相序配置及其相间距离，应同时满足电缆金属护层的正常感应电压不超过允许值，并宜保证按持续工作电流选择电缆截面小的原则确定。
未呈品字形配置的单芯电力电缆，有两回线及以上配置在同一通路时，应计入相互影响。
6交流系统用单芯电力电缆与公用通讯线路相距较近时，宜维持技术经济上有利的电缆路径，必要时可采取下列抑制感应电势的措施：（1）使电缆支架形成电气通路，且计入其他并行电缆抑制因素的影响。
（2）对电缆隧道的钢筋混凝土结构实行钢筋网焊接连通。
（3）沿电缆线路适当附加并行的金属屏蔽线或罩盒等。
7明敷的电缆不宜平行敷设在热力管道的上部。
电缆与管道之间无隔板防护时的允许距离，除城市公共场所应按现行国家标准《城市工程管线综合规划规范》GB50289执行外，尚应符合表5.1.7的规定。
表5. L7电缆与管道之间无隔板防护时的允许距离（加1）8抑制电气干扰强度的弱电回路控制和信号电缆。
（1）弱电信号、控制回路的控制电缆，当位于存在干扰影响的环境又不具备有效抗干扰措施时，宜具有金属屏蔽。
（2）控制电缆金属屏蔽类型的选择，应按可能的电气干扰影响，计入综合抑制干扰措施，并应满足降低干扰或过电压的要求，同时应符合下列规定：1）位于110kV以上配电装置的弱电控制电缆，宜选用总屏蔽或双层式总屏蔽。
2）用于集成电路、微机保护的电流、电压和信号接点的控制电缆，应选用屏蔽型。
3）计算机监控系统信号回路控制电缆的屏蔽选择，应符合下列规定：⑧开关量信号，可选用总屏蔽。
⑹高电平模拟信号，宜选用对绞线芯总屏蔽，必要时也可选用对绞线芯分屏蔽。
©低电平模拟信号或脉冲量信号，宜选用对绞线芯分屏蔽，必要时也可选用对绞线芯分屏蔽复合总屏蔽。
⑥其他情况，应按电磁感应、静电感应和地电位升高等影响因素，选用适宜的屏蔽型式。
⑥电缆具有钢铠、金属套时，应充分利用其屏蔽功能。
（2）需降低电气干扰的控制电缆，可增加一个接地的备用芯，并应在控制室侧一点接地。
（3）控制电缆金属屏蔽的接地方式，应符合下列规定：1）计算机监控系统的模拟信号回路控制电缆屏蔽层，不得构成两点或多点接地，应集中式一点接地。
2）集成电路、微机保护的电流、电压和信号的电缆屏蔽层，应在开关安置场所与控制室同时接地。
3）除上述情况外的控制电缆屏蔽层，当电磁感应的干扰较大时，宜采用两点接地；静电感应的干扰较大时，可采用一点接地。
双重屏蔽或复合式总屏蔽，宜对内、外屏蔽分别采用一点、两点接地。
4）两点接地的选择，还宜在暂态电流作用下屏蔽层不被烧熔。
除应上述情况外当需要时可采取下列措施：（1）与电力电缆并行敷设时相互间距，在可能范围内宜远离；对电压高、电流大的电力电缆间距宜更远。
（2）敷设于配电装置内的控制和信号电缆，与耦合电容器或电容式电压互感、避雷器或避雷针接地处的距离，宜在可能范围内远离。
（3）沿控制和信号电缆可平行敷设屏蔽线，也可将电缆敷设于钢制管或盒中。
9在隧道、沟、浅槽、竖井、夹层等封闭式电缆通道中，不得布置热力管道，严禁有易燃气体或易燃液体的管道穿越。
10爆炸性气体危险场所敷设电缆，应符合下列规定：（1）在可能范围应保证电缆距爆炸释放源较远，敷设在爆炸危险较小的场所。
并应符合下列规定：1）易燃气体比空气重时，电缆应埋地或在较高处架空敷设，且对非铠装电缆采取穿管或置于托盘、槽盒中等机械性保护。
2）易燃气体比空气轻时，电缆应敷设在较低处的管、沟内，沟内非铠装电缆应埋砂。
（2）电缆在空气中沿输送易燃气体的管道敷设时，应配置在危险程度较低的管道一侧，并应符合下列规定：1）易燃气体比空气重时，电缆宜配置在管道上方。
2）易燃气体比空气轻时，电缆宜配置在管道下方。
3）电缆及其管、沟穿过不同区域之间的墙、板孔洞处，应采用非燃性材料严密堵塞。
4）电缆线路中不应有接头；如采用接头时，必须具有防爆性。
11用于下列场所、部位的非铠装电缆，应采用具有机械强度的管或罩加以保护：（1）非电气人员经常活动场所的地坪以上2m内、地中引出的地坪以下0.3m深电缆区段。
（2）可能有载重设备移经电缆上面的区段。
12除架空绝缘型电缆外的非户外型电缆，户外使用时，宜采取罩、盖等遮阳措施。
13电缆敷设在有周期性振动的场所，应采取下列措施：（1）在支持电缆部位设置由橡胶等弹性材料制成的衬垫。
（2）使电缆敷设成波浪状且留有伸缩节。
14在有行人通过的地坪、堤坝、桥面、地下商业设施的路面，以及通行的隧洞中，电缆不得敞露敷设于地坪或楼梯走道上。
15在工厂的风道、建筑物的风道、煤矿里机械提升的除运输机通行的斜井通风巷道或木支架的竖井井筒中，严禁敷设敞露式电缆。
16 1kV以上电源直接接地且配置独立分开的中性线和保护地线构成的系统，采用独立于相芯线和中性线以外的电缆作保护地线时，同一回路的该两部分电缆敷设方式，应符合下列规定：（1）在爆炸性气体环境中，应敷设在同一路径的同一结构管、沟或盒中。
（2）除上述情况外，宜敷设在同一路径的同一构筑物中。
17电缆的计算长度，应包括实际路径长度与附加长度。
附加长度，宜计入下列因素：（1）电缆敷设路径地形等高差变化、伸缩节或迂回备用裕量。
（2）35kV及以上电缆蛇形敷设时的弯曲状影响增加量。
（3）终端或接头制作所需剥截电缆的预留段、电缆引至设备或装置所需的长度。
18电缆的订货长度，应符合下列规定：（1）长距离的电缆线路，宜采取计算长度作为订货长度。
对35kV以上单芯电缆，应按相计算；线路采取交叉互联等分段连接方式时，应按段开列。
（2）对35kV及以下电缆用于非长距离时，宜计及整盘电缆中截取后不能利用其剩余段的因素，按计算长度计入5%〜10%的裕量，作为同型号规格电缆的订货长度。
（3）水下敷设电缆的每盘长度，不宜小于水下段的敷设长度。
有困难时，可含有工厂制的软接头。
敷设方式直埋敷设1电缆的埋设深度应符合下列要求：（1）电缆表面距地面不应小于0. 7m，穿越农田时不应小于在引入建筑物、与地下建筑物叉及绕过建筑物时可浅埋，但应采取保护措施。
（2）电缆应埋在冻土层下，当条件受限制时，应采取防止电缆受到损坏的措施。
2直埋于地下的电缆应在其上下铺设一定厚度的细土或黄砂，然后用预制钢筋混凝土板加以保护。
也可把电缆放入预制钢筋混凝土槽盒内后填满砂或细土，然后盖上槽盒盖。
为识别电缆走向，宜沿电缆敷设路径设置电缆标识。
3直埋敷设电缆穿越城市交通道路和铁路路轨时，应采取保护措施。
4在电缆线路路径上有可能使电缆受到机械性损伤、化学腐蚀、杂散电流腐蚀、白蚁、虫鼠等危害的地段，应采取相应的外护套或适当的保护措施。
排管敷设1排管设计应符合下列规定：（1）排管所需孔数除按电网规划敷设电缆根数外，还需有适当备用孔供更新电缆用。
（2）供敷设单芯电缆用的排管管材，应选用非磁性并符合环保要求的管材。
供敷设3芯电缆用的排管管材，还可使用内壁光滑的钢筋混凝土管或镀锌钢管。
（3）排管顶部土壤覆盖深度不宜小于0. 5m，且与电缆、管道（沟）及其他构筑物的交叉距离不宜小于规定。
（4）排管管径按下列规定选择：1）孔敷设1根电缆用的管径宜符合下式要求：D >.5d式中：d 一电缆外径，mmD 一管子内径，mm（5）排管尽可能做成直线，如需避让障碍物时，可做成圆弧状排管，但圆弧半径不得小于12m ;如使用硬质管，则在两管镶接处的折角不得大于2. 5,（6）排管通过地基稳定地段，如管子能承受土压和地面动负载者，可在管子镶接处用钢筋混凝土或支座做局部加固。
通过地基不稳定地段的排管必须在两工井之间用钢筋混凝土做全线加固。
2排管中的工井应符合下列规定：（1）在排管中设置工井的间距必须按敷设在同一道排管中重量最重，允许牵引力和允许侧压力最小的一根电缆计算决定。
（2）工井长度应根据敷设在同一工井内最长的电缆接头以及能吸收来自排管内电缆的热伸缩量所需的伸缩弧尺寸决定，且伸缩弧的尺寸应满足电缆在寿命周期内电缆金属护套不出现疲劳现象。
（3）工井净宽应根据安装在同一工井内直径最大的电缆接头和接头数量以及施工机具安置所需空间设计。
工井净高应根据接头数量和接头之间净距离不小于100m m设计，且净高不宜小于1 . 9 m.（4）每座封闭式工井的顶板应设置直径不小于700mm人孔两个。
（5）每座工井的底板应设有集水坑，向集水坑泄水坡度不应小于0. 3% .（6）每座工井内的两侧除需预埋供安装立柱支架等铁件外，在顶板和底板以及于排管接口部位，还需预埋供吊装电缆用的吊环以及供电缆敷设施工所需的拉环。
（7）安装在工井内的金属构件皆应用镀锌扁钢与接地装置连接。
每座工井应设接地装置，接地电阻不应大于100 .3在工井内的接头和单芯电缆必须使用非磁性材料或经隔磁处理的夹具固定。
4工井两端的排管孔口应封堵。
5在10%以上的斜坡排管中，应在标高较高一端的工井内设置防止电缆因热伸缩而滑落的构件。
隧道敷设1电缆隧道净高不宜小于1900m m，与其他沟道交叉的局部段净高，不得小于1 400m m或改为排管连接。
2除控制电缆外，每档支架敷设的电缆不宜超过3根。
3在隧道内110kV及以上的电缆，应按电缆的热伸缩量作蛇形敷设设计。
其他电压等级的电缆可参照本标准。
