三极管饱和电压
3904三极管参数
3904三极管参数1. 引言三极管是一种常用的电子元件，具有放大信号、开关和稳压等功能。
在电子电路设计中，了解三极管的参数是非常重要的。
本文将重点介绍3904型三极管的常见参数。
2. 3904三极管简介3904是一种双极型NPN晶体管，用于低功率放大和开关电路。
它广泛应用于电子设备，如音频放大器、功率放大器和信号放大器等。
3. 3904三极管参数3.1 最大额定值•封装形式：TO-92、SOT-23•最大集电极电流（ICmax）：200 mA•最大集电极-基极电压（VCEOmax）：40V•最大集电极-发射极电压（VCBOmax）：40V•最大晶体管功耗（PDmax）：625 mW•最大结温（TJmax）：150°C3.2 尺寸和引脚配置3904三极管一般有两种封装形式：TO-92和SOT-23。
以下是它们的引脚配置和尺寸：TO-92：E||B | | C-----SOT-23：E||B | | C-----3.3 电流增益（hFE）•直流当前放大倍数（hFE）：通常在100到300之间电流增益表示一个三极管能够放大输入电流的倍数。
对于3904三极管，通常的电流增益在100到300之间。
3.4 饱和电压（VCEsat）•集电极-发射极饱和电压（VCEsat）：通常在0.2V左右饱和电压是指当三极管处于开关状态时，集电极-发射极之间的电压。
对于3904三极管，通常的饱和电压在0.2V左右。
3.5 输出电容（Cob）•集电极-基极电容（Cob）：通常在4 pF到8 pF之间输出电容表示三极管在高频情况下的电容。
对于3904三极管，通常的输出电容在4 pF到8 pF之间。
4. 3904三极管应用3904三极管常用于以下应用：•低功率放大器：由于它的小封装和低功耗特性，适合用于低功率放大电路中。
•信号处理：用于信号放大器、调制解调器和滤波器等电路中。
•开关电路：由于其饱和电压较低，可用于开关电路的设计。
三极管饱和截止
三极管饱和截止
饱和截止是指三极管的工作状态。
在饱和状态下，三极管的集电极和基极之间的电压很小，且集电极-发射极之间的电压小于基极-发射极之间的电压。
此时，
三极管的电流增益较大，输出电流较大，可以将较大的信号放大。
而在截止状态下，三极管的基极-发射极之间的电压小于开启
电压，无法导通，电流几乎为零。
此时，三极管无法进行放大，无输出信号。
判断三极管的工作状态主要通过对基极-发射极电压的控制来
实现。
当基极-发射极电压大于饱和电压时，三极管处于饱和
状态；当基极-发射极电压小于截止电压时，三极管处于截止
状态。
截止、放大、饱和三种状态电压电流关系
截止状态：当加在三极管发射结的电压小于PN结的导通电压，基极电流为零，集电极电流和发射极电流都为零，三极管这时失去了电流放大作用，集电极和发射极之间相当于开关的断开状态，我们称三极管处于截止状态。
放大状态：当加在三极管发射结的电压大于PN结的导通电压，并处于某一恰当的值时，三极管的发射结正向偏置，集电结反向偏置，这时基极电流对集电极电流起着控制作用，使三极管具有电流放大作用，其电流放大倍数β＝ΔIc/ΔIb，这时三极管处放大状态。
饱和导通状态：当加在三极管发射结的电压大于PN结的导通电压，并当基极电流增大到一定程度时，集电极电流不再随着基极电流的增大而增大，而是处于某一定值附近不怎么变化，这时三极管失去电流放大作用，集电极与发射极之间的电压很小，集电极和发射极之间相当于开关的导通状态。
三极管的这种状态我们称之为饱和导通状态。
根据三极管工作时各个电极的电位高低，就能判别三极管的工作状态，因此，电子维修人员在维修过程中，经常要拿多用电表测量三极管各脚的电压，从而判别三极管的工作情况和工作状态。

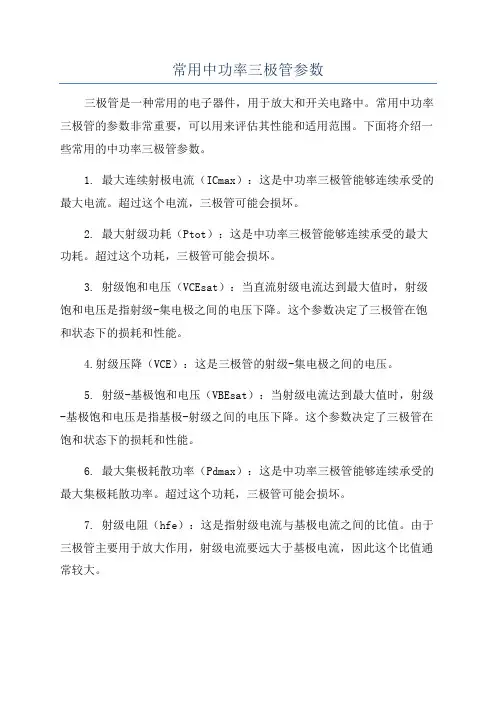

常用中功率三极管参数
常用中功率三极管参数三极管是一种常用的电子器件，用于放大和开关电路中。
常用中功率三极管的参数非常重要，可以用来评估其性能和适用范围。
下面将介绍一些常用的中功率三极管参数。
1. 最大连续射极电流（ICmax）：这是中功率三极管能够连续承受的最大电流。
超过这个电流，三极管可能会损坏。
2. 最大射级功耗（Ptot）：这是中功率三极管能够连续承受的最大功耗。
超过这个功耗，三极管可能会损坏。
3. 射级饱和电压（VCEsat）：当直流射级电流达到最大值时，射级饱和电压是指射级-集电极之间的电压下降。
这个参数决定了三极管在饱和状态下的损耗和性能。
4.射级压降（VCE）：这是三极管的射级-集电极之间的电压。
5. 射级-基极饱和电压（VBEsat）：当射级电流达到最大值时，射级-基极饱和电压是指基极-射级之间的电压下降。
这个参数决定了三极管在饱和状态下的损耗和性能。
6. 最大集极耗散功率（Pdmax）：这是中功率三极管能够连续承受的最大集极耗散功率。
超过这个功耗，三极管可能会损坏。
7. 射级电阻（hfe）：这是指射级电流与基极电流之间的比值。
由于三极管主要用于放大作用，射级电流要远大于基极电流，因此这个比值通常较大。
8.数据特性（hFE）：这是指三极管的直流放大倍数。
也就是说，当基极电流变化时，射级电流的变化倍数。
这个参数决定了三极管在放大电路中的增益。
9. 最大集极-基极电压（VCEOmax）：这是中功率三极管能够承受的最大集极-基极电压。
超过这个电压，三极管可能会损坏。
10. 射极-基极电容（Cje）：这是指射极-基极之间的电容，它会影响三极管的开关速度和高频响应。
11. 射极-集电极电容（Cjc）：这是指射极-集电极之间的电容，它也会影响三极管的开关速度和高频响应。
这些是常见的中功率三极管参数，了解和掌握这些参数可以帮助工程师选择合适的三极管并设计出更具性能优势的电路。
同时，通过对这些参数的测量和分析，可以评估三极管的可靠性和稳定性，以及其在各种应用场景中的性能表现。
y2三级管参数
y2三级管参数全文共四篇示例，供读者参考第一篇示例：y2三极管，也被称为二极管，是一种常用的半导体元件，常用于放大、开关等电路中。
y2三极管的参数对于电路设计和性能起着至关重要的作用，了解这些参数对于工程师和技术人员来说非常重要。
本文将介绍y2三极管的几个重要参数及其含义。
1. 饱和电压（VCEsat）：饱和电压是指在三极管处于饱和状态时，集电极与发射极之间的电压。
在饱和状态下，三极管的开关速度较快，可以快速响应信号。
饱和电压越小，三极管在饱和状态下的性能就越好。
2. 最大集电极电压（VCEO）：最大集电极电压是指三极管能够承受的最大集电极与发射极之间的电压。
超过这个电压值，三极管可能会烧坏。
因此在电路设计时需要考虑集电极电压的问题，以确保不会损坏三极管。
4. 直流增益（hFE）：直流增益是指三极管放大直流信号时的放大倍数。
直流增益越大，三极管的放大效果就越好。
工程师通常会根据需要选择合适的直流增益值来设计电路。
5. 频率特性：三极管的频率特性指的是在不同频率下的工作性能。
三极管的频率特性决定了它适用于哪种频率的信号放大。
在设计高频率电路时，需要选择具有良好频率特性的三极管。
y2三极管的参数对于电路设计和性能至关重要。
工程师和技术人员在选择三极管时需要考虑这些参数的具体数值，以确保电路性能稳定可靠。
希望本文对读者有所帮助，谢谢阅读。
第二篇示例：y2三极管，又称为场效应三极管（FET），是一种重要的半导体器件，在电子电路中起着关键的作用。
它的参数包括很多方面，下面我们就来详细了解一下y2三极管的参数。
y2三极管的主要参数之一是导通电阻。
导通电阻是指在y2三极管导通状态下的电阻大小，一般用单位欧姆来表示。
导通电阻大小直接影响y2三极管的导通能力，导通电阻越小，y2三极管导通能力越强。
通过控制y2三极管的导通电阻，可以实现对电路中电流的调节。
导通电阻也受到温度的影响，温度越高，导通电阻越大，导通能力也会受到影响。

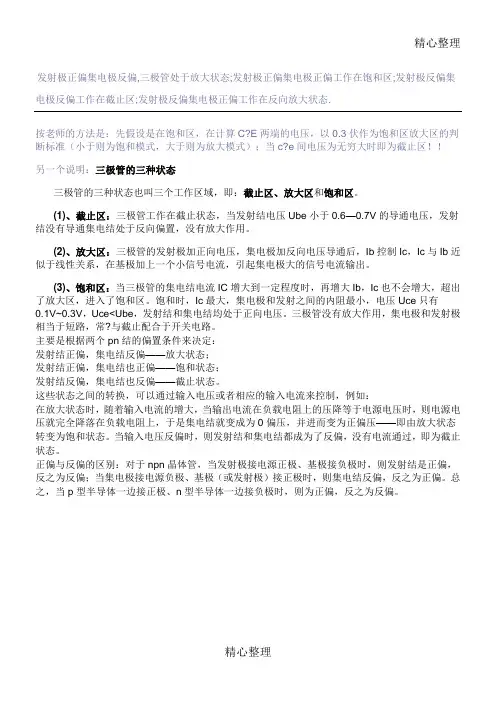

三极管的放大区饱和区截止区如何区分
发射结正偏，集电结反偏——放大状态；
发射结正偏，集电结也正偏——饱和状态；
发射结反偏，集电结也反偏——截止状态。
这些状态之间的转换，可以通过输入电压或者相应的输入电流来控制，例如：
在放大状态时，随着输入电流的增大，当输出电流在负载电阻上的压降等于电源电压时，则电源电压就完全降落在负载电阻上，于是集电结就变成为0偏压，并进而变为正偏压——即由放大状态转变为饱和状态。当输入电压反偏时，则发射结和集电结都成为了反偏，没有电流通过，即为截止状态。
另一个说明：三极管的三种状态
三极管的三种状态也叫三个工作区域，即：截止区、放大区和饱和区。
(1)、截止区：三极管工作在截止状态，当发射结电压Ube小于0.6—0.7V的导通电压，发射结没有导通集电结处于反向偏置，没有放大作用。
(ห้องสมุดไป่ตู้)、放大区：三极管的发射极加正向电压，集电极加反向电压导通后，Ib控制Ic，Ic与Ib近似于线性关系，在基极加上一个小信号电流，引起集电极大的信号电流输出。
发射极正偏集电极反偏,三极管处于放大状态;发射极正偏集电极正偏工作在饱和区;发射极反偏集电极反偏工作在截止区;发射极反偏集电极正偏工作在反向放大状态.
按老师的方法是：先假设是在饱和区，在计算C?E两端的电压，以0.3伏作为饱和区放大区的判断标准（小于则为饱和模式，大于则为放大模式）；当c?e间电压为无穷大时即为截止区！！
正偏与反偏的区别：对于npn晶体管，当发射极接电源正极、基极接负极时，则发射结是正偏，反之为反偏；当集电极接电源负极、基极（或发射极）接正极时，则集电结反偏，反之为正偏。总之，当p型半导体一边接正极、n型半导体一边接负极时，则为正偏，反之为反偏。
(3)、饱和区：当三极管的集电结电流IC增大到一定程度时，再增大Ib，Ic也不会增大，超出了放大区，进入了饱和区。饱和时，Ic最大，集电极和发射之间的内阻最小，电压Uce只有0.1V~0.3V，Uce<Ube，发射结和集电结均处于正向电压。三极管没有放大作用，集电极和发射极相当于短路，常?与截止配合于开关电路。
三极管的饱和放大和截止
三极管的饱和放大和截止
三极管是一种常用的电子元件，它可以用来放大电流和电压。
其中，饱和放大和截止是三极管的两种基本工作状态。
在饱和放大状态下，三极管的基极电压高于发射极电压和集电极电压，导致三极管的集电极电流大于发射极电流，从而实现电流放大。
此时，三极管的集电极与发射极之间的电压几乎为零，处于饱和状态。
而在截止状态下，三极管的基极电压低于发射极电压，导致三极管的集电极电流极小，接近于零。
此时，三极管相当于一个开路，无法实现电流放大。
三极管的饱和放大和截止状态对于电子电路的设计和分析非常
重要，需要深入理解其原理和特点。
在实际应用中，可以通过调节三极管的偏置电压和输入信号电压来实现饱和放大和截止。
- 1 -。
三极管的导通饱和截止
三极管有放大、饱和、截止三种工作状态，放大电路中的三极管是否处于放大状态或处于何种工作状态，对于学生是一个难点。
笔者在长期的教学实践中发现，只要深刻理解三极管三种工作状态的特点，分析电路中三极管处于何种工作状态就会容易得多，下面结合例题来进行分析。
一、三种工作状态的特点1．三极管饱和状态下的特点要使三极管处于饱和状态，必须基极电流足够大，即Is≥IBs。
三极管在饱和时，集电极与发射极间的饱和电压(Uces)很小，根据三极管输出电压与输出电流关系式Uce＝Ec－IcRc，所以三极管饱和后，C、E间的饱和电阻RcEs=UcEs／Ics，UcEs很小，Ics最大，故饱和电阻RcEs很小。
所以说三极管饱和后C、E问视为短路，饱和状态的NPN型三极管等效电路如图1a所示。
2．三极管截止状态下的特点三极管截止后，C、E间的截止电阻Rce＝UcE／Ic，UcEs很大，等于电源电压，Ics极小，C、E间电阻RcE很大，所以，三极管截止后C、E间视为开路，截止状态的NPN型三极管等效电路如图1b。
3．三极管放大状态下的特点要使三极管处于放大状态，基极电流必须为：0<IB<IBs。
三极管在放大状态时，IB与Ic成唯一对应关系。
当IB增大时，Ic也增大，并且IB增大一倍，Ic也增大一倍。
所以，Ic 主要受IB控制而变化，且Ic的变化比IB的变化大得多，即集电极电流Ic=β×IB。
三极管三种工作状态的特点如附表所示。
二、确定电路中三极管的工作状态下面利用三极管三种工作状态的特点和等效电路来分析实际电路中三极管的工作状态。
例题：图2所示放大电路中，已，其中R．为输入耦合电容在该位置的等效阻抗。
问：1．当输入信号最大值为＋730mV，最小值为－730mV时，能否经该电路顺利放大?2．当β=150时，该电路能?否起到正常放大作用分析：当向三极管的基极输入正极性信号时，其基极电流会增大，容易进入饱和状态：当向三极管的基极输入负极性信号时，其基极电流会减小，容易进入截止状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三极管饱和电压
三极管是一种常用的电子元件，广泛应用于各种电路中。
三极管饱和电压是指当三极管工作在饱和区时，其集电极与发射极之间的电压。
饱和电压是三极管工作的重要参数之一，对于电路的设计和性能起着重要的影响。
在三极管工作时，会出现三种工作状态：放大状态、截止状态和饱和状态。
当三极管工作在饱和状态时，其集电极与发射极之间的电压被称为饱和电压。
饱和电压是由于三极管的基极-发射结和集电极-发射结都处于正向偏置状态，形成一个低阻抗通路，使得电流能够流通。
在饱和状态下，三极管的电流增益最大，且集电极电流与基极电流之间的关系变得不再线性。
三极管饱和电压的大小主要取决于其内部结构和材料的性质。
通常，饱和电压的数值在几十到几百毫伏之间。
对于不同类型的三极管，其饱和电压也有所不同。
一般来说，饱和电压越小，三极管的性能越好。
三极管饱和电压的大小对电路的性能有着重要的影响。
首先，饱和电压的大小直接影响着三极管的工作状态。
当饱和电压较低时，三极管更容易进入饱和状态，从而使电流增益更大，电路的放大效果更好。
其次，饱和电压还会影响三极管的开关速度。
饱和电压越小，开关速度越快，电路的响应速度也会更快。
在电路设计中，合理选择三极管的饱和电压是非常重要的。
如果饱和电压过大，会导致电路的放大效果不理想，甚至无法满足设计要求。
而饱和电压过小，则可能会导致电路的开关速度过快，造成开关干扰或能量损耗。
因此，设计师需要根据具体的应用需求来选择合适的三极管，以确保电路性能的稳定和可靠。
三极管饱和电压是三极管工作的重要参数之一，直接影响着电路的性能和稳定性。
在电路设计中，合理选择饱和电压是非常关键的。
通过对饱和电压的了解和掌握，可以更好地应用三极管，提高电路的性能和可靠性。
