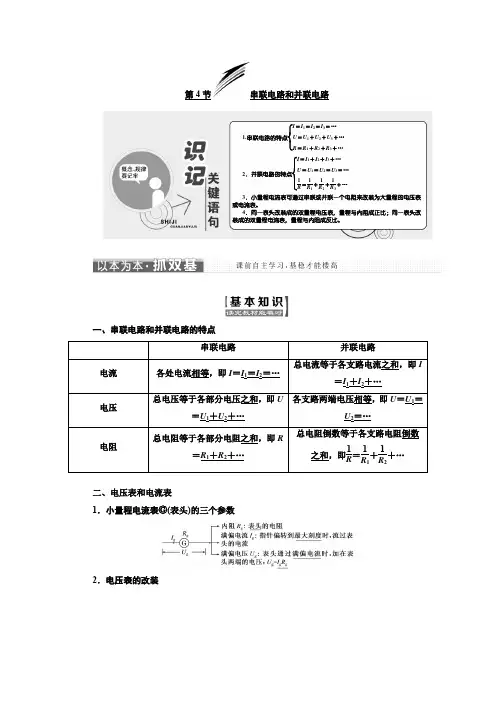

第4节串联电路和并联电路
1.串联电路的特点 I＝I1＝I2＝I3＝…U＝U1＋U2＋U3＋…R＝R1＋R2＋R3＋…
2．并联电路的特点 I＝I1＋I2＋I3＋…U＝U1＝U2＝U3＝…1R＝1R1＋1R2＋1R3＋…
3．小量程电流表可通过串联或并联一个电阻来改装为大量程的电压表或电流表。
4．同一表头改装成的双量程电压表，量程与内阻成正比；同一表头改装成的双量程电流表，量程与内阻成反比。
一、串联电路和并联电路的特点
串联电路 并联电路
电流 各处电流相等，即I＝I1＝I2＝… 总电流等于各支路电流之和，即I＝I1＋I2＋…
电压 总电压等于各部分电压之和，即U＝U1＋U2＋… 各支路两端电压相等，即U＝U1＝U2＝…
电阻 总电阻等于各部分电阻之和，即R＝R1＋R2＋… 总电阻倒数等于各支路电阻倒数之和，即1R＝1R1＋1R2＋…
二、电压表和电流表
1．小量程电流表Ⓖ(表头)的三个参数
2．电压表的改装
3．电流表的改装
1．自主思考——判一判
(1)在电路中的任何一个位置串联一个电阻时，电路中的总电阻一定变大。(√)
(2)两并联电阻的电流与电阻成反比，两串联电阻的电压与电阻成正比。(√)
(3)把小量程的电流表改装成大量程的电流表需串联一个电阻。(×)
(4)若将分压电阻串联在电流表上改装成电压表后，增大了原电流表的满偏电压。(×)
(5)若将分流电阻并联在电流表两端改装成电流表后，分流电阻和电流表两端的电压相等。(√)
2．合作探究——议一议
(1)每年春节期间，大街小巷的树上都挂满了装饰用的串串小彩灯，当夜幕降临的时候，火树银花，非常好看，这些小彩灯的额定电压一般只有几伏，但大多数都使用了220 V的家用照明电路，这些小彩灯是怎样连接的？
提示：小彩灯串联连接。
(2)把一个小量程的电流表改装成一个大量程电压表后，通过校对发现电压表量程偏大，若要符合改装要求，怎么办？
人教版高中物理选修3-1串联电路和并联电路同步练习(1)
高中物理学习材料
金戈铁骑整理制作

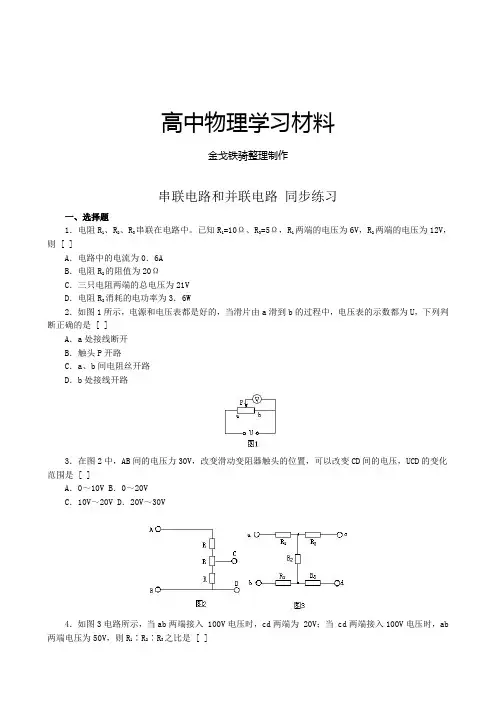

串联电路和并联电路 同步练习
一、选择题
1．电阻R1、R2、R3串联在电路中。已知R1=10Ω、R3=5Ω，R1两端的电压为6V，R2两端的电压为12V，则 [ ]
A．电路中的电流为0．6A
B．电阻R2的阻值为20Ω
C．三只电阻两端的总电压为21V
D．电阻R3消耗的电功率为3．6W
2．如图1所示，电源和电压表都是好的，当滑片由a滑到b的过程中，电压表的示数都为U，下列判断正确的是 [ ]
A．a处接线断开
B．触头P开路
C．a、b间电阻丝开路
D．b处接线开路
3．在图2中，AB间的电压力30V，改变滑动变阻器触头的位置，可以改变CD间的电压，UCD的变化范围是 [ ]
A．0～10V B．0～20V
C．10V～20V D．20V～30V
4．如图3电路所示，当ab两端接入 100V电压时，cd两端为 20V；当 cd两端接入100V电压时，ab两端电压为50V，则R1∶R2∶R3之比是 [ ] A．4∶2∶1 B．2∶1∶1
C．3∶2∶1 D．以上都不对
5．在图4的电路中，U=8V不变，电容器电容C=200μF，R1∶R2=3∶5，则电容器的带电量为 [ ]
A．1×103C B． 1×103C
C．6×104C D．1．6×103C
6．下列说法中正确的是 [ ]
A．电阻A与阻值无穷大的电阻B并联，电阻不变
B．电阻A与导线B（不计电阻）并联，总电阻为零
C．并联电路中任一支路的电阻都大于总电阻
D．并联电路某一支路开路，总电阻为无穷大
7．实验室中常用滑动变阻器来调节电流的大小，有时用一个不方便，须用两个阻值不同的滑动变阻器，一个作粗调（被调节的电流变化大），一个作微调（被调节的电流变化小）。使用时联接方式可以是串联，也可以是并联，如图5所示，则 [ ]
高中物理教案选修3-1 2.4串联电路和并联电路(2篇)

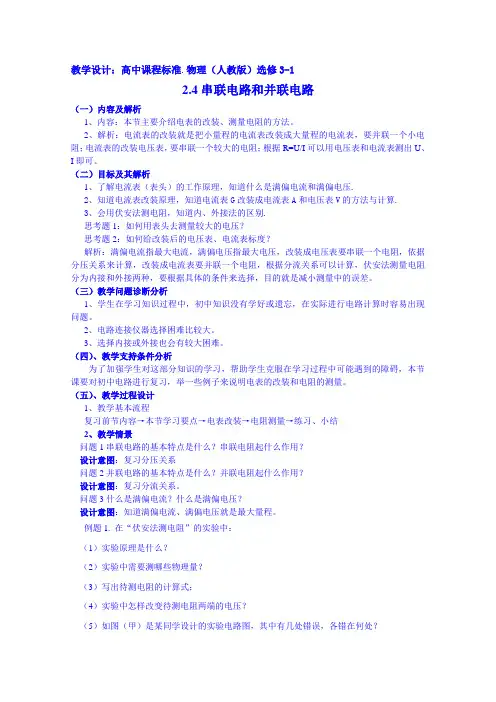

教学设计：高中课程标准.物理（人教版）选修3-1
2.4串联电路和并联电路
（一）内容及解析
1、内容：本节主要介绍电表的改装、测量电阻的方法。
2、解析：电流表的改装就是把小量程的电流表改装成大量程的电流表，要并联一个小电阻；电流表的改装电压表，要串联一个较大的电阻；根据R=U/I可以用电压表和电流表测出U、I即可。
（二）目标及其解析
1、了解电流表（表头）的工作原理，知道什么是满偏电流和满偏电压.
2、知道电流表改装原理，知道电流表G改装成电流表A和电压表V的方法与计算.
3、会用伏安法测电阻，知道内、外接法的区别.
思考题1：如何用表头去测量较大的电压？
思考题2：如何给改装后的电压表、电流表标度？
解析：满偏电流指最大电流，满偏电压指最大电压，改装成电压表要串联一个电阻，依据分压关系来计算，改装成电流表要并联一个电阻，根据分流关系可以计算，伏安法测量电阻分为内接和外接两种，要根据具体的条件来选择，目的就是减小测量中的误差。
（三）教学问题诊断分析
1、学生在学习知识过程中，初中知识没有学好或遗忘，在实际进行电路计算时容易出现问题。
2、电路连接仪器选择困难比较大。
3、选择内接或外接也会有较大困难。
（四）、教学支持条件分析
为了加强学生对这部分知识的学习，帮助学生克服在学习过程中可能遇到的障碍，本节课要对初中电路进行复习，举一些例子来说明电表的改装和电阻的测量。
（五）、教学过程设计
1、教学基本流程
复习前节内容→本节学习要点→电表改装→电阻测量→练习、小结
2、教学情景
问题1串联电路的基本特点是什么？串联电阻起什么作用？
设计意图：复习分压关系
问题2并联电路的基本特点是什么？并联电阻起什么作用？
设计意图：复习分流关系。
问题3什么是满偏电流？什么是满偏电压？
设计意图：知道满偏电流、满偏电压就是最大量程。
例题1. 在“伏安法测电阻”的实验中：

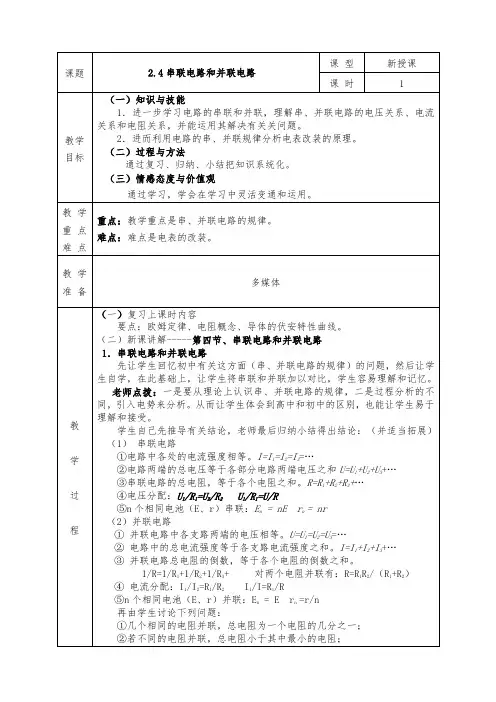

人教版高中物理选修3-1全册教案2.4串联电路和并联电路
