中央空调运行成本测算

中央空调运行费用分析

中央空调运行费用分析Create self, pursue no self. This is a classic motto, so remember it well.中央空调运行费用分析1. 引言中央空调系统的运行费用在选择空调方案、制定物业收费等工作中都起到了关键的作用.通常设计研究和开发商都是简单地以楼宇在冬夏季的电量电费差异来计算中央空调供冷的运行费用.由于没有认真分析和考虑在投资、运行、维护等全方面的费用,上述计算的结果不能反映实际真实的运行支出.本文将对构成中央空调系统运行费用的各要素进行基本分析,目的是为了在进行供冷方案选择时能有一个全面客观的比较依据.2. 中央空调系统运行费用构成和估算中央空调系统运行费用包括直接能源消耗、维护费用、投资摊销三大部分.2．1 直接能源消耗直接能源消耗包括冷冻站制冷和供冷的直接水、电费用支出.由于末端设备由各楼层电力系统供电,所以已经计入用户电费中,在空调中不再重复计算.冷冻站相关设备包括冷水机组、冷冻冷却水泵、冷却塔等.由于冷冻机在不同负荷情况下的效率都不同,所以严格地说电耗的计算应该采用实时的方式,通常在方案计算时可以按照全年的需冷量冷吨小时来乘以系统的供冷效率COP来得出全年的运行电费,需要强调的是此处的系统效率不是冷水机组的EER值,必须考虑冷却塔、水泵等的电耗.通常对于使用离心式冷水机组的系统,供冷系统的综合效率为RTh,即1冷吨小时的冷负荷需要度的电耗.运行的直接水费主要是冷却水系统的补水,以补充冷却塔中水的蒸发消耗.系统冷却水循环量一般为RTH,补水参数为2%,则运行水费为RTh,即RTh.2．2 维护费用中央空调系统的维护费用包括有多项内容,主要有：1）人力费用中央空调冷站需要配备固定的操作和简单维护修理人员,同时负责各楼层末端系统的维护和基本维修.对于1000RT的容量,需要配备1名主管、4名技术工人,含税、保险、福利因素后的年薪合计约20万元.2）保养费用中央空调系统的保养通常有两种方式,即委托专业公司和自行保养.从生命周期总费用对比来看,反而是前者的专业保养更为节省.合同包括了管道清洗、电气检查、机械维护维修等内容.通常1冷吨年合同金额为200元.3）冷却水处理及冷却塔维护由于在国内的项目建设中大都采用进口原装或组装的冷水机组和水泵,所以其维护维修量相对较少.而冷却塔通常是国产设备,加上气候和环境条件复杂,冷却塔的维护维修量相对比较明显,需要在运行费用中单独考虑.冷却水的加药处理和冷却塔易损件更换,通常的费用指标为每冷吨每年30元.4）制冷剂补充冷水机组的制冷剂泄露因型号和使用年限而各异,对于离心式机组而言,每冷吨年泄露量大约在2~8磅之间,换算结果为每冷吨每年补充制冷剂的费用为67元.2．3 投资摊销投资摊销包括空调系统投资和更换的费用,以及投资的利息,保险等等与资本有关的因素.1）空调系统投资摊销空调系统中的设备、安装等项目均应根据其不同的服务年限即生命周期来进行摊销,其含义是在生命周期满后需要进行更换.虽然在实际中可能有些设备的服务时间超过了生命周期,但是由于其服役时间过长,维护维修费用、运行能耗都大大增加,所以在摊销分析时用生命周期来作为依据是能符合实际的情况的.按照进口件国内组装的冷水机组,价格为每冷吨1900元,生命周期为20年.国产冷却塔的价格为每冷吨250元,生命周期为10年.冷冻冷却水泵的估算价格为每冷吨350元,生命周期为20年.末端设备的估算价格为每冷吨2000元,生命周期为10年.安装及更换的估算为每冷吨3500元,生命周期为10年.2）建筑和电力系统投资摊销冷冻站的设计面积指标一般为每冷吨平方米,建筑成本为2000元/m2,因此建筑投资的指标为每冷吨300元,生命周期为50年.空调系统配套的电力系统投资估算为1275元/KWH,折合为每冷吨1280元,生命周期为20年.3）利息摊销中央空调系统和附属的建筑、电力系统的一次投资估算一般为每冷吨12000元,资金利息按照年8%计算.4保险保险费用为资产价值的千分之三,相当于每冷吨每年36元.3. 案例计算和分析为了清楚表达各项费用的情况和对比,我们选择某建筑面积为124,000平方米的建筑群其中商业68,000平方米,办公30,000平方米,宾馆26,000平方米作为分析对象.中央空调系统装机负荷为7600冷吨,年供冷时间为1,800小时.当地的水费单价为元/m3,电费单价为元/kwh.建筑群年供冷量为RTh.每年的各项费用支出详见表1所示.表1 典型项目年运行费用分析从表中可以看出,中央空调的运行费用远远不止是直接的水电费用,按照单位冷量来计算,每RTh的综合运行费用达到了元,而直接的水电费用仅仅是元/RTh.所以在运行费用计算中必须全面地考虑各项要素.图1和图2清楚地表示了各项费用的支出对比情况.38%14%投资摊销48%图1 运行费用构成1%图2 分项目构成分析4. 结论4．1 中央空调运行费用包括直接能源消耗、运行维护和投资摊销三大部分.4．2 通过对典型案例的分析,投资摊销占总运行费用的48%,直接能源消耗占38%,维护费用占14%.按照冷量计算,每RTh的运行费用为元.。

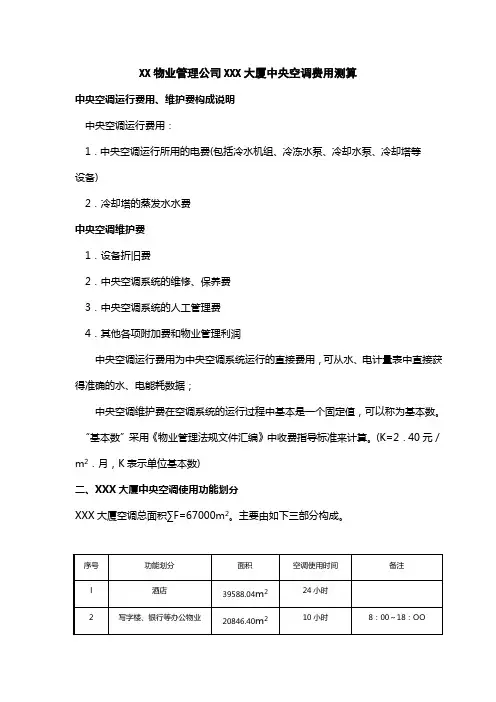

XX物业管理公司XXX大厦中央空调费用测算

XX物业管理公司XXX大厦中央空调费用测算中央空调运行费用、维护费构成说明中央空调运行费用：1．中央空调运行所用的电费(包括冷水机组、冷冻水泵、冷却水泵、冷却塔等设备)2．冷却塔的蒸发水水费中央空调维护费1．设备折旧费2．中央空调系统的维修、保养费3．中央空调系统的人工管理费4．其他各项附加费和物业管理利润中央空调运行费用为中央空调系统运行的直接费用，可从水、电计量表中直接获得准确的水、电能耗数据；中央空调维护费在空调系统的运行过程中基本是一个固定值，可以称为基本数。

“基本数”采用《物业管理法规文件汇编》中收费指导标准来计算。

(K=2．40元／m2．月，K表示单位基本数)1、所有空调场所均需供应空调(8：00～18：00)，设备使用组合为：3大2小冷水机组及与其相应的冷冻、冷却水泵和冷却塔。

①电费：W11=2×(544+229) +544=2090KWW12=4×(75+37)=448KWW13=2×(22+11)=66KWW14=4×30=120KW∑W l= W11+ W12+ W13+ W14=2724KWP11=2724×O．9446×30×10=771927.12元②水费：P12=9000×4．95+9000×0．9×1．2=54270元③空调运行费：∑P l= P11+ P12=771927.12元+54270元=826197.12元④单位空调费为③÷66126=12.49元／m2．月2．局部空调场所供应空调(18：00～24：OO)，设备使用组合为：2大冷水机组及与其相应的冷冻、冷却水泵和冷却塔。

①电费：W21=2×544=1088KWW22=2×(37+75)=228KWW23=22+22=44KWW24=30×2=60KW∑W2=W21+-…+W24=1420KWP21=1420×0．9446×6×30=241439元②水费：P22=3726×4．95+3726×0．9×1．2=22467．78元③空调运行费：∑P2= P21+P22=263906．78元④单位空调费为:③÷(F酒店+F出租)=263906．78÷45280．14=5．82元／m2．月3．酒店独立供应空调(O：00～8：OO)，设备使用组合为：一大一小冷水机组及与其相应冷冻水泵和冷却塔。

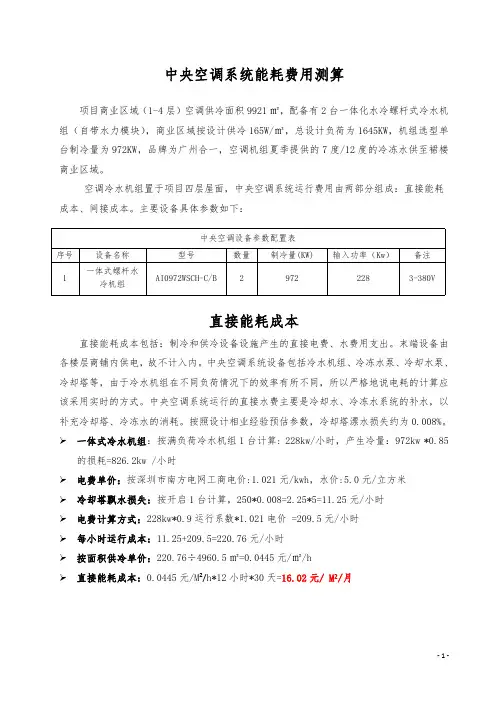

中央空调系统能耗费用测算

中央空调系统能耗费用测算项目商业区域（1-4层）空调供冷面积9921㎡，配备有2台一体化水冷螺杆式冷水机组（自带水力模块），商业区域按设计供冷165W/㎡，总设计负荷为1645KW，机组选型单台制冷量为972KW，品牌为广州合一，空调机组夏季提供的7度/12度的冷冻水供至裙楼商业区域。

直接能耗成本直接能耗成本包括：制冷和供冷设备设施产生的直接电费、水费用支出。

末端设备由各楼层商铺内供电，故不计入内。

中央空调系统设备包括冷水机组、冷冻水泵、冷却水泵、冷却塔等，由于冷水机组在不同负荷情况下的效率有所不同，所以严格地说电耗的计算应该采用实时的方式。

中央空调系统运行的直接水费主要是冷却水、冷冻水系统的补水，以补充冷却塔、冷冻水的消耗。

按照设计相业经验预估参数，冷却塔漂水损失约为0.008%。

一体式冷水机组：按满负荷冷水机组1台计算:228kw/小时，产生冷量：972kw*0.85的损耗=826.2kw/小时电费单价：按深圳市南方电网工商电价:1.021元/kwh，水价:5.0元/立方米冷却塔飘水损失：按开启1台计算，250*0.008=2.25*5=11.25元/小时电费计算方式：228kw*0.9运行系数*1.021电价=209.5元/小时每小时运行成本：11.25+209.5=220.76元/小时按面积供冷单价：220.76÷4960.5㎡=0.0445元/㎡/h直接能耗成本：0.0445元/M²/h*12小时*30天=16.02元/M²/月间接成本中央空调系统系统的间接成本主要有:中央空调系统初期投资成本：中央空调系统中的设备设施均应根据其不同的服务年限及生命周期来进行摊销，其含义是在生命周期满后需要进行更换。

根据合同中设计技术说明，中央空调系统系统设计使用年限为15年，按招采中心提供合同价进行分摊到年/月。

设备设施保养费用：中央空调系统的保养需委托专业维保公司进行。

中央空调运行费用分析

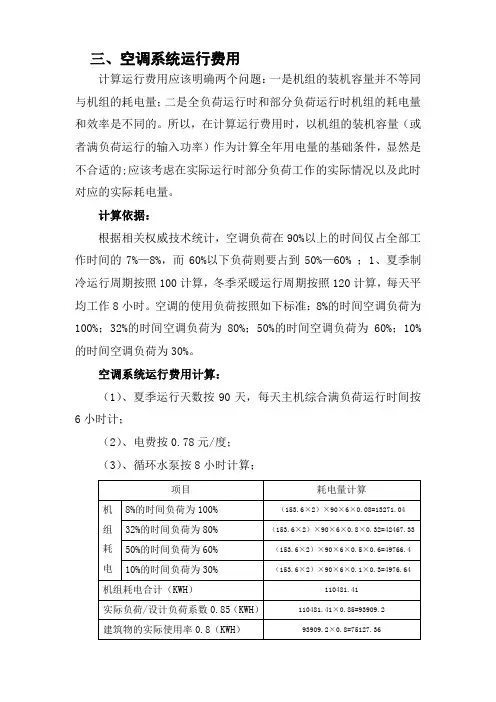

三、空调系统运行费用
计算运行费用应该明确两个问题：一是机组的装机容量并不等同与机组的耗电量；二是全负荷运行时和部分负荷运行时机组的耗电量和效率是不同的。

所以，在计算运行费用时，以机组的装机容量（或者满负荷运行的输入功率）作为计算全年用电量的基础条件，显然是不合适的;应该考虑在实际运行时部分负荷工作的实际情况以及此时对应的实际耗电量。

计算依据：
根据相关权威技术统计，空调负荷在90%以上的时间仅占全部工作时间的7%—8%，而60%以下负荷则要占到50%—60% ；1、夏季制冷运行周期按照100计算，冬季采暖运行周期按照120计算，每天平均工作8小时。

空调的使用负荷按照如下标准：8%的时间空调负荷为100%；32%的时间空调负荷为80%；50%的时间空调负荷为60%；10%的时间空调负荷为30%。

空调系统运行费用计算：
（1）、夏季运行天数按90天，每天主机综合满负荷运行时间按6小时计；
（2）、电费按0.78元/度；
（3）、循环水泵按8小时计算；
空调系统运行费用计算：
（1）、冬季运行天数按120天，每天主机综合满负荷运行时间按6小时计；（2）、电费按0.78元/度；
（3）、循环水泵按8小时计算；。

上海大金VRV

上海大金VR VⅡ（R410A）中央空调系统运行成本测算书工况条件：1．制冷容量、制冷输入功率根据以下条件确定：室内干球温度：27℃DB；室内湿球温度：19。

5℃DB；室外温度：35℃DB。

2．制热容量、制热输入功率根据以下条件确定：室外干球温度：7℃DB；室外湿球温度：6℃DB；室内温度：20℃DB。

二、大金VRVⅡ（R410A）空调室外机、室内机技术条件一览表（一）运转极限* 无须外接水源* 电源要求室内机：单相，220V室外机：三相，380V三、运行费用分析（一）满负荷时系统总耗电量(二)空调产品在使用时各个部分负荷点运行时间如下：由于本项目的房间用途主要为办公室、会议，空调在办公大楼中实际使用时间的平均使用时间的平均负荷大约为55%～60%。

（此计算结果为美国冷冻工业协会ARI的测算结果）。

因此在估算系统运行成本时将使用系数在最冷最热月定于60%。

（注：最冷最热月为12月、1月、7月、8月、9月共5个月）。

平均每天使用时间为8小时，平均每月使用天数为22天。

1、大金空调系统夏天耗电量根据以上的统计结果，大金空调室外机的总制冷量为517.5kW，总输入功率为166.4kW （满负荷时总COP值为3.11）。

由于计算标准为最热月使用系数即部分负荷率为60%，此时大金的COP值为4.12，因此在这3月中，平均输入功率约为517.5×60%/4.12=75.36W。

因此大金室外机在最热月的耗电量为：75.36(kW)×8h/天×22天/月×3月=38792.23kWh室内机制冷总输入功率为15.541kW，使用系数60%，因此室内机制冷耗电量为：15.541kW ×60%×8h/天×22天/月×3月=4923.39kWh2、大金空调系统冬天耗电量根据以上的统计结果，大金空调室外机的总制热量为578.2kW，总输入功率为147.8kW（满负荷时总COP值为3.91）。

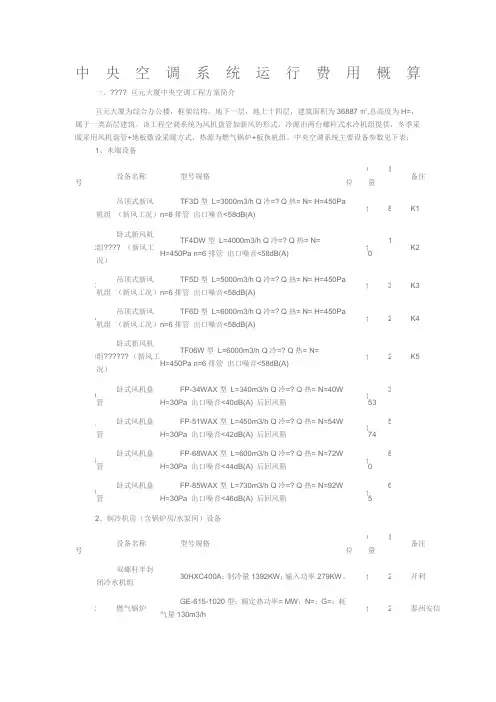

中央空调系统运行费用概算

中央空调系统运行费用概算一、???? 亘元大厦中央空调工程方案简介亘元大厦为综合办公楼，框架结构，地下一层，地上十四层，建筑面积为36887㎡,总高度为H=，属于一类高层建筑。

该工程空调系统为风机盘管加新风的形式，冷源由两台螺杆式水冷机组提供，冬季采暖采用风机盘管+地板敷设采暖方式，热源为燃气锅炉+板换机组。

中央空调系统主要设备参数见下表：1、末端设备序号设备名称型号规格单位数量备注1 吊顶式新风机组（新风工况）TF3D型L=3000m3/h Q冷=? Q热= N= H=450Pan=6排管出口噪音<58dB(A)台8 K12 卧式新风机组???? （新风工况）TF4DW型L=4000m3/h Q冷=? Q热= N=H=450Pa n=6排管出口噪音<58dB(A)台1K23 吊顶式新风机组（新风工况）TF5D型L=5000m3/h Q冷=? Q热= N= H=450Pan=6排管出口噪音<58dB(A)台 3 K34 吊顶式新风机组（新风工况）TF6D型L=6000m3/h Q冷=? Q热= N= H=450Pan=6排管出口噪音<58dB(A)台 2 K45 卧式新风机组?????? （新风工况）TF06W型L=6000m3/h Q冷=? Q热= N=H=450Pa n=6排管出口噪音<58dB(A)台 2 K56 卧式风机盘管FP-34WAX型L=340m3/h Q冷=? Q热= N=40WH=30Pa 出口噪音<40dB(A) 后回风箱台3537 卧式风机盘管FP-51WAX型L=450m3/h Q冷=? Q热= N=54WH=30Pa 出口噪音<42dB(A) 后回风箱台5748 卧式风机盘管FP-68WAX型L=600m3/h Q冷=? Q热= N=72WH=30Pa 出口噪音<44dB(A) 后回风箱台89 卧式风机盘管FP-85WAX型L=730m3/h Q冷=? Q热= N=92WH=30Pa 出口噪音<46dB(A) 后回风箱台652、制冷机房（含锅炉房/水泵间）设备序号设备名称型号规格单位数量备注1 双螺杆半封闭冷水机组30HXC400A；制冷量1392KW；输入功率279KW。

中央空调成本说明

中央空调运行成本及建议贵小区所用的中央空调是一台特灵螺杆主机（制冷量505.6千瓦），两台三洋溴化锂直燃主机（制冷量2200千瓦）。

开利冷冻水泵75千瓦3台，90千瓦2台，22千瓦4台；冷却水泵45千瓦6台。

冷却塔6组，每组11千瓦，水处理量400立方。

如设备无故障正常运行，运行成本如下：夏季制冷。

主机全开，水泵按开三备一的原则开启4台冷冻水泵，冷却水泵全开，冷却塔全开，全部用电功率是512千瓦，所需电费450.56元/小时。

溴化锂主机按照制冷量推算所需天然气165立方米/小时（计算公式：功率/能效比/能源单位值=使用量，其中功率是1892000大卡，能效比1.35，能量单位值8500大卡/立方米），所需费用577.5元/小时。

由此计算一小时制冷总费用为1028.06元。

按一天运行12个小时，6个月的制冷期计算，其总费用是2220609.6元。

冬季制热。

按照水的比热和天然气的燃烧值计算：1立方米天然气燃烧可以将8.5吨水温度升高1度。

由于没有看到总设计图纸，不能准确的知道系统内全部水量的多少，所以按经验估算设系统内总水量为1000吨左右，制热期2个月，水温升高40度，所需天然气总量282360立方米左右，费用988260元。

另水泵费用169804.8元。

一年水损失加清洗换水约3500到4000吨。

一年保养加不换件维修承包费用10万左右；如需换件，费用另算。

以上是主设备的运行费用，末端风机盘管用户费用不算在内。

经过现场勘察发现有以下一些问题：部分主水管有生锈现象；管道有漏水现象，一个月水损失量有100多吨；管道内水垢杂质太多。

就以上问题做如下说明：第一条虽不是大问题，但有安全运行的隐患，可及时处理。

第二条虽与设备无关，但水损失无形中增加了设备运转时间。

第三条比较严重，水垢杂质的增加会使设备的热交换比降低，同样效果的情况下将消耗更多的资源。

以上问题都将严重影响空调设备的正常运转，而且大幅度的增加了设备能耗。

XX物业管理公司XXX大厦中央空调费用测算

XX物业管理公司XXX大厦中央空调费用测算中央空调运行费用、维护费构成说明中央空调运行费用：1．中央空调运行所用的电费(包括冷水机组、冷冻水泵、冷却水泵、冷却塔等设备)2．冷却塔的蒸发水水费中央空调维护费1．设备折旧费2．中央空调系统的维修、保养费3．中央空调系统的人工管理费4．其他各项附加费和物业管理利润中央空调运行费用为中央空调系统运行的直接费用，可从水、电计量表中直接获得准确的水、电能耗数据；中央空调维护费在空调系统的运行过程中基本是一个固定值，可以称为基本数。

“基本数”采用《物业管理法规文件汇编》中收费指导标准来计算。

(K=2．40元／m2．月，K表示单位基本数)二、XXX大厦中央空调使用功能划分XXX大厦空调总面积∑F=67000m2。

主要由如下三部分构成。

三、中央空调运行费测算1、所有空调场所均需供应空调(8：00～18：00)，设备使用组合为：3大2小冷水机组及与其相应的冷冻、冷却水泵和冷却塔。

①电费：W11=2×(544+229) +544=2090KWW12=4×(75+37)=448KWW13=2×(22+11)=66KWW14=4×30=120KW∑W l= W11+ W12+ W13+ W14=2724KWP11=2724×O．9446×30×10=771927.12元②水费：P12=9000×4．95+9000×0．9×1．2=54270元③空调运行费：∑P l= P11+ P12=771927.12元+54270元=826197.12元④单位空调费为③÷66126=12.49元／m2．月2．局部空调场所供应空调(18：00～24：OO)，设备使用组合为：2大冷水机组及与其相应的冷冻、冷却水泵和冷却塔。

①电费：W21=2×544=1088KWW22=2×(37+75)=228KWW23=22+22=44KWW24=30×2=60KW∑W2= W21+-…+ W24=1420KWP21=1420×0．9446×6×30=241439元②水费：P22=3726×4．95+3726×0．9×1．2=22467．78元③空调运行费：∑P2= P21 +P22=263906．78元④单位空调费为:③÷(F酒店+F出租)=263906．78÷45280．14=5．82元／m2．月。
