钢结构表面处理的方法
钢结构喷漆施工方法及涂装工艺
钢结构喷漆施工方法及涂装工艺钢结构喷漆是一种常见的表面处理方法，用于保护钢结构免受环境侵蚀，延长其使用寿命。
本文将介绍钢结构喷漆施工的方法和涂装工艺。
一、钢结构喷漆施工方法1. 表面处理在进行钢结构喷漆之前，首先要对表面进行处理，以确保获得一个完美的涂层附着力。
处理过程包括除锈、清洁和预处理。
除锈：使用适当的除锈方法将钢结构表面的锈蚀物和污垢彻底清除。
常见的除锈方法包括手工除锈、钢丸清理和喷砂除锈等。
清洁：对除锈后的表面进行清洁处理，以去除可能残留的油脂、灰尘或其他污垢。
可使用溶剂或清洁剂进行清洗。
预处理：为了提高涂层的附着力，可以对钢结构进行预处理，如基底涂层或底漆涂层的施工。
2. 涂装工艺选择根据钢结构的用途和环境条件，选择适当的涂装工艺。
喷涂：喷涂是最常用的涂装工艺之一。
根据需求，选择合适的喷涂设备和材料，如喷枪和涂料。
电泳涂装：电泳涂装是一种通过电解沉积涂料的方法，广泛应用于钢结构表面的防护和美观。
这种方法可以实现涂料更均匀、更牢固的附着。
粉末涂料：粉末涂料是一种环保型涂料，具有较高的耐候性和抗腐蚀性能。
通过静电吸附在钢结构表面，然后在高温下烘烤固化。
三、涂装工艺1. 涂料选择根据钢结构的使用环境选择适当的涂料类型。
一般来说，需要考虑涂料的耐候性、耐腐蚀性、耐磨性等性能。
2. 涂装方法涂装时要注意操作规范和技巧，确保涂层均匀、牢固。
喷涂：在喷涂前，首先要将涂料搅拌均匀。
按照规定的压力和喷枪距离进行喷涂，注意保持均匀的喷涂速度。
电泳涂装：在电泳涂装中，钢结构需要通过电极与相应的涂料连接。
然后将其浸入电泳涂装槽中，通过控制电压和电流实现涂料的电解沉积。
粉末涂料：对于粉末涂料，通过静电吸附在钢结构表面，然后将其烘烤在炉中，使其固化。
应注意的是，无论使用何种涂装工艺，都需要在室温和相对湿度适宜的条件下进行施工，以确保施工质量。
总结：钢结构喷漆施工方法及涂装工艺是一个关键的保护和美化钢结构的工艺。
钢结构防腐蚀措施
钢结构防腐蚀措施一、引言钢结构在建筑、桥梁、海洋平台等领域具有广泛的应用，但由于长期受到环境中潮湿、腐蚀性气体、化学物质等的侵蚀，容易出现腐蚀现象。
为了延长钢结构的使用寿命、提高结构的安全可靠性，采取有效的防腐蚀措施就显得尤为重要。
二、表面处理钢结构防腐蚀的第一步是对钢材进行表面处理。
常用的表面处理方法有喷砂除锈、水剥离除锈、喷射除锈和化学除锈等。
这些方法可以将钢材表面的氧化物、杂质和旧涂层等清除干净，为后续的防腐蚀措施提供一个良好的基础。
三、涂层防护1.底涂在表面处理完成后，可以对钢结构进行底涂。
底涂是指在钢结构表面形成一层抗腐蚀的底漆。
底漆的选择应根据具体情况，如环境腐蚀程度、涂装工艺等来确定。
常用的底漆有环氧底漆、酚醛底漆等，其主要作用是增加涂层与钢材的粘结力、提高防腐蚀性能。
2.中间涂在底涂后，可以进行中间涂的施工。
中间涂的作用是增加涂层的厚度，进一步提高钢结构的防腐蚀性能。
常用的中间涂有环氧中间涂、聚氨酯中间涂等。
3.面涂最后一道防腐蚀涂层是面涂，即在中间涂施工结束后，在钢结构表面刷上最后的涂层。
面涂的选择主要考虑颜色、光泽度、耐候性等方面的要求。
常见的面涂有聚氨酯面涂、氟碳面涂等。
四、防腐蚀工艺除了涂层防护外，还可以采取其他防腐蚀工艺来增强钢结构的防腐蚀能力。
1.热浸镀锌热浸镀锌是一种常用的防腐蚀工艺，它能够在钢材表面形成一层均匀而致密的锌层，从而有效防止钢材被腐蚀。
热浸镀锌工艺广泛应用于钢结构的制造和使用中。
2.阴极保护钢结构可以通过阴极保护来进行防腐蚀。
阴极保护是利用外电源将钢结构作为阴极，使其与阳极（如铁、铝等）连接起来，从而形成一个电路，通过电流的作用保护钢材不被腐蚀。
五、定期检测和维护钢结构的防腐蚀措施只有在定期检测和维护的基础上才能发挥最大效用。
定期检测可以及时发现腐蚀情况，及时采取措施进行修复；维护工作包括补涂、刷漆、除尘等，保持钢结构的良好状态。
六、结语钢结构防腐蚀措施是保障钢结构安全可靠的重要环节。

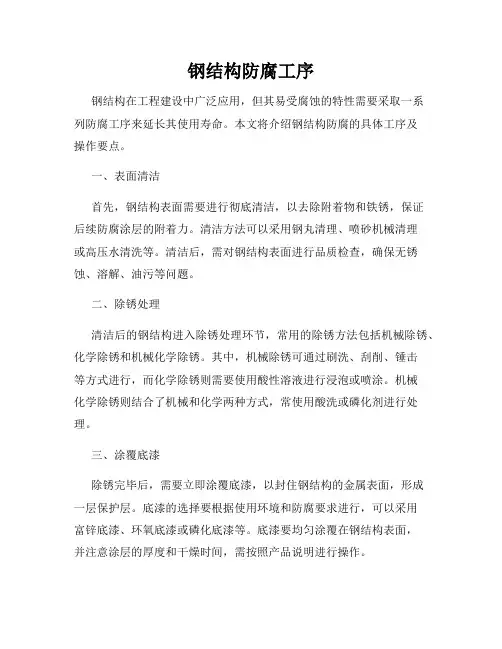

钢结构防腐工序
钢结构防腐工序钢结构在工程建设中广泛应用，但其易受腐蚀的特性需要采取一系列防腐工序来延长其使用寿命。
本文将介绍钢结构防腐的具体工序及操作要点。
一、表面清洁首先，钢结构表面需要进行彻底清洁，以去除附着物和铁锈，保证后续防腐涂层的附着力。
清洁方法可以采用钢丸清理、喷砂机械清理或高压水清洗等。
清洁后，需对钢结构表面进行品质检查，确保无锈蚀、溶解、油污等问题。
二、除锈处理清洁后的钢结构进入除锈处理环节，常用的除锈方法包括机械除锈、化学除锈和机械化学除锈。
其中，机械除锈可通过刷洗、刮削、锤击等方式进行，而化学除锈则需要使用酸性溶液进行浸泡或喷涂。
机械化学除锈则结合了机械和化学两种方式，常使用酸洗或磷化剂进行处理。
三、涂覆底漆除锈完毕后，需要立即涂覆底漆，以封住钢结构的金属表面，形成一层保护层。
底漆的选择要根据使用环境和防腐要求进行，可以采用富锌底漆、环氧底漆或磷化底漆等。
底漆要均匀涂覆在钢结构表面，并注意涂层的厚度和干燥时间，需按照产品说明进行操作。
四、涂覆中间漆当底漆干燥后，进行中间漆的涂覆。
中间漆通常选用耐候性和耐化学腐蚀性能较好的涂料，如亚克力中间漆、聚氨酯中间漆等。
对于大型钢结构，中间漆涂覆需要注意涂刷的工具选择和涂刷方法，以保证涂层的质量和均匀性。
五、涂覆面漆中间漆干燥之后，进行面漆的涂覆，以增加钢结构的美观性。
面漆的选择要依据使用环境和防腐要求，可选用聚氨酯面漆、氟碳面漆等。
面漆的施工要注意保证涂膜的平整度，避免出现滴流、起泡等问题，需调整涂刷厚度和涂刷方法。
六、质量检查在完成涂覆工序后，需要进行质量检查，确保防腐涂层的性能和质量符合设计和要求。
包括涂层厚度、附着力、密度和表面平整度等指标的检测和评估。
如发现问题，应及时进行修复或重涂。
七、技术档案归档最后，对于完成防腐工序的钢结构，需要进行技术档案的归档。
包括施工记录、材料证明、涂料规格、工作说明书等文件的整理和保存，以备日后维护和检修使用。
钢结构的表面处理
钢结构的表面处理涂装前钢管表面的预处理应符合SY/T0407的规定。
准确涂覆的钢管应符合国家规定或卖方指定的规格特性，并有出厂合格证。
钢管焊缝的余高不应超过 2.5mm，且焊缝应平滑过渡。
钢结构在表面处理前，应完成所有的加工工作，包括打孔，切割等，并将所以毛刺，锋利的边角，起层等表面缺陷清理干净、磨光。
对不需要进行处理的表面，要进行妥善的保护。
钢管的表面采用喷砂除锈，彻底清除表面的铁锈，油污、氧化皮等，除锈质量等级应到达GB/T8923.1中Sa2.5级的要求，为了使涂层与钢基材之间达到最佳机械粘结，喷砂除锈处理必须保证足够的锚纹深度，深度要求应根据涂料品种及生产商的建议定，一般50um~90um。
喷砂处理达不到的区域，经设计和业主的同意，可用动力工具清洁，质量等级为St3级。
焊缝在喷砂处理前后均应进行检查，彻底清除或磨平焊接飞溅物、焊瘤、毛刺、尖的突起和棱角已提供平整的涂敷表面喷射磨料必须符合国家有关标准的规定，使用前必须保持干燥，含水量不得大于1%。
喷砂用的压缩空气必须干燥清洁，不得含有水分和油污。
只允许使用干法喷砂除锈。
当管壁表面温度低于露点以上3℃或相对湿度大于85%时不允许进行露天喷砂处理作业，喷射过程中严禁表面沾上油污和水分。
喷射除锈后，应清洁干燥、无油的压缩空气吹扫，除去浮灰和磨料残渣。
不得用酸洗及其他溶液或溶剂洗涤。
不完整便面处理对可能产生防腐层漏点或妨碍管道表面达到Sa2.5级其他缺陷的不完整表面应通过锉/研的方法清除。
任何锉/研磨不允许减薄管道壁厚喷（抛）射除锈后，确定为不完整表面的管道，通过锉/研磨的方法消除缺陷，单个面积关于5cm²或超过3个的管道，必须重新进行喷（抛）射处理。
钢管表面预处理后应在4h内进行涂敷施工，当表面返绣或污染时，必须重新进行表面处理。
5。
建筑钢结构防腐处理方案
建筑钢结构防腐处理方案建筑钢结构在使用过程中会遇到腐蚀问题，而腐蚀会严重影响结构的稳定性和使用寿命。
因此，针对建筑钢结构的防腐处理是非常重要的。
本文将对建筑钢结构防腐处理方案进行详细讨论。
1. 表面处理建筑钢结构的表面处理是防腐处理的重要步骤。
对于新的钢构件，首先需要进行表面清洁，去除铁锈、污染物等。
可以采用喷砂、喷丸、电蚀除锈等方法进行清洁处理。
然后，对清洁后的表面进行喷涂底漆，形成一层保护层。
2. 防腐涂层为了提高建筑钢结构的抗腐蚀性能，需要对其进行涂层处理。
涂层可以采用聚合物涂层、无机涂层等不同材料。
其中，聚合物涂层较为常见，可以采用环氧、聚氨酯等涂层材料。
此外，还可以添加防腐剂、抗紫外线剂等增加涂层的抗腐蚀性能。
3. 热镀锌热镀锌是一种常用的建筑钢结构防腐处理方法。
通过将钢构件浸入熔融锌中，形成一层锌覆盖物来保护钢构件。
热镀锌能够提供较好的防腐蚀性能，并且能够长期维持其防护作用。
热镀锌处理后的钢构件可以用于室内和室外环境。
4. 有机涂料与无机涂料的比较有机涂料和无机涂料是常用的建筑钢结构防腐材料。
有机涂料具有施工方便、成本低、施工周期短等优点，可以有效保护建筑钢结构。
无机涂料具有较高的耐腐蚀性能，可以在酸碱和盐雾等恶劣环境下保护钢结构。
因此，在选择涂料时需要综合考虑结构所处环境、使用条件和预算。
5. 定期检测和维护无论采用何种防腐处理方法，定期检测和维护非常重要。
定期检测可以及时发现和处理钢结构上的腐蚀点，并采取相应的防腐措施进行修复。
此外，定期维护包括清洁涂层、修复受损的涂层、添加防护层等措施，以保持防腐层的完整性。
总结起来，建筑钢结构的防腐处理方案需要综合考虑结构所处环境、使用条件和预算。
表面处理、防腐涂层、热镀锌等方法都可以有效提高建筑钢结构的抗腐蚀性能。
此外，定期检测和维护也是保持防腐层完整性的重要步骤。
通过综合使用多种防腐处理方法和定期维护，可以延长建筑钢结构的使用寿命，提高结构的稳定性和安全性。
钢结构施工工艺中的防腐与防锈处理
钢结构施工工艺中的防腐与防锈处理钢结构在建筑和工程领域中广泛应用，其耐久性和强度使其成为许多高楼大厦、桥梁和其他基础设施的理想选择。
然而，钢结构的防腐与防锈处理也是至关重要的，以确保其长期稳定性和安全性。
本文将介绍钢结构施工工艺中的防腐与防锈处理的重要性以及常见的处理方法。
一、防腐处理1. 表面清洁在进行防腐处理之前，首先需要对钢结构表面进行彻底的清洁。
这可以通过喷砂或压缩空气清除表面积存的杂质、尘土和油脂等物质。
表面清洁的彻底程度将直接影响防腐涂层的附着力和效果。
2. 底漆涂覆底漆在防腐处理中起到了关键作用。
底漆通常是防腐涂层系统中的第一层，它能够提供附着力、封闭性和防腐性。
选择适当的底漆是至关重要的，以确保其能够与钢表面充分结合，并为后续的防腐涂层提供良好的基底。
3. 防腐涂层防腐涂层是钢结构防腐处理中的核心环节。
根据不同的施工环境和使用要求，可以选择不同种类的防腐涂料。
常见的防腐涂层包括环氧涂料、聚氨酯涂料和无机涂料等。
这些防腐涂料能够提供长期的抗腐蚀性能，保护钢结构不受潮湿、化学物质和大气中有害气体的侵蚀。
二、防锈处理1. 钢表面处理钢结构施工前需要对钢表面进行处理，以去除氧化层、锈迹和其他污染物。
对于轻微的表面锈蚀，可以使用砂纸或钢丝刷进行打磨。
对于较严重的锈迹，需要使用除锈剂进行处理。
2. 防锈涂层防锈涂层的选择和施工是防锈处理的关键步骤。
常见的防锈涂层包括防锈漆和热浸镀锌。
防锈漆可以形成坚固的涂层，起到隔绝钢结构与大气环境的作用。
热浸镀锌是一种将钢件浸入熔化的锌中，使钢件表面覆盖一层锌保护层的方法，有效防止钢结构锈蚀。
3. 定期检查和维护即使进行了防腐与防锈处理，钢结构在长期使用中仍然可能出现腐蚀和锈蚀的情况。
因此，定期检查和维护非常重要。
定期检查钢结构表面的涂层状况，如发现涂层破损或腐蚀情况，应及时进行修补或更换，以保证钢结构的长期使用。
结论钢结构施工工艺中的防腐与防锈处理是确保钢结构长期稳定性和安全性的关键步骤。
钢板表面处理要求
钢板表面处理要求
以下是常见的钢材表面处理方法：
1. 清洗
在进行任何表面处理之前，必须对钢材进行彻底的清洗，以去除表面的污垢、油脂和氧化层。
清洗可以采用机械清洗、化学清洗或水压喷洗等方法。
2. 酸洗
酸洗是一种常见的表面处理方法，可去除钢材表面的氧化皮、锈蚀和尺寸不良。
酸洗可采用盐酸、硫酸或稀磷酸等酸性溶液进行，需要注意安全和环保。
3. 镀锌
钢材镀锌是一种常见的防腐处理方法，在表面形成一层锌层以保护钢材不被氧化。
镀锌可以采用热镀锌或电镀锌两种方法。
4. 喷涂涂层
喷涂是一种简单而有效的表面处理方法，通过喷涂涂料在钢材表面形成一层保护涂层，以增加耐腐蚀性和美观度。
常见的喷涂涂料有环氧树脂涂料、聚尿酸涂料等。
品质要求
对于钢材表面处理的品质要求，以下是一些常见的指标：
1. 表面光洁度
钢材表面应具有光洁、平整的特性，不得有凹陷、凸起、划痕或其他缺陷。
光洁度的要求可以通过视觉检查或光学仪器进行测试。
2. 膜厚度
钢材表面的涂层膜厚度应符合设计要求。
膜厚度可以通过测量仪器进行测试。
3. 黏附力
钢材表面的涂层应具有良好的黏附力，不得有剥离、起泡或龟裂现象。
黏附力可以通过拉伸试验或剪切试验进行测试。
4. 耐腐蚀性
钢材表面处理后应具有良好的耐腐蚀性，能够抵御氧化、腐蚀和化学物质的侵蚀。
耐腐蚀性可以通过盐雾试验或湿热试验进行测试。
钢结构防腐处理方式
钢结构防腐处理方式1、热镀锌防腐法，主要用于受潮严重的户外钢材中，先将钢结构部件浸入融金属槽中，然后对其镀覆，让钢材表面形成一层保护层，具有防腐的效果，2、上漆防腐法，主要用于室内钢材的处理，先将含有纯锌溶剂、改性剂等底漆，涂刷于钢材表面，让其干固，能避免浸蚀物质浸入。
3、电弧喷涂防腐法，主要用于水中和地底下的构造件，先将构件抛光除锈，再打毛，接着点燃电孤熔融金属材料，将它喷漆在事先抛光的构件上,达到抗腐蚀耐磨损的效果。
钢结构为什么要做防腐处理？1、钢材在大气中的腐蚀是电化学腐蚀和化学腐蚀同时作用的结果。
2、要发挥涂料的防腐效果,重要的是漆膜与钢材表面的严密贴敷，若在基底与漆膜之间夹有锈、油脂、污垢及其他异物，不仅会降低防锈效果，反而会加速锈蚀。
因而，进行行钢材的表面处理，防腐C型钢并控制钢材表面的粗糙度，这在涂料涂装前是必不可少的。
3、根据钢材与环境介质的作用原理，腐蚀分为：化学腐蚀和电化学腐蚀。
4、化学腐蚀是指钢材直接与大气或工业废气中的氧气体、碳酸气体、酸气体等发生化学反应而产生腐蚀。
5、钢结构的腐蚀不仅造成经济损失，还直接影响到结构安全，因此，做好钢结构工程的防腐工作具有重要的经济和社会意义。
6、为了减轻或防止钢结构的腐蚀，目前，国内外主要采用涂装方法进行防腐，涂装防护是利用涂料的涂层使钢结构与环境隔离，从而达到防腐的目的，延长钢结构的使用寿命了。
7、钢材表面与外界介质相互作用而引起的破坏称为腐蚀（锈蚀）o腐蚀不仅使钢材的有效面减小、承载力下降，而且严重影响钢结构的耐久性。
知识拓展钢结构防腐涂料有哪些？钢结构防腐漆主要包括:氟碳面漆、丙嫡酸聚氨酯面漆、聚氨酯漆、环氧防腐漆、无机防腐涂料。
1、氟碳面漆氟树脂涂料由于引入的氟元素电负性大，碳氟键能强，具有特别优越的各项性能。
耐候性、耐热性、耐低温性、耐化学药品性，而且具有独特的不粘性和低磨擦性。
2、丙烯酸聚氨酯面漆丙烯酸聚氨酯面漆是一种双组分丙烯酸聚氨酯涂料，装饰性好，耐候性优，优于普通芳香族聚氨酯、橡胶类、乙烯类涂料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢结构表面处理的方法
◆去油脂法（SSPC-SP1）
污染表面的油脂可以用以下的方法去除，包括；
溶剂清洁法
蒸汽清洁法
碱清洁法
清洁剂/水清洁法
溶剂清洁法
溶剂清洁法是去除表面油脂最主要的方法。
一些溶剂性涂料可以溶解表面薄的油脂沉积物，使其与涂料混合且并无任何不利影响。
但对于重油脂沉积或含水性涂料、无溶剂涂料却不适用。
溶剂清洁一般用抹布，一旦弄脏可以频繁更换。
最后一道清洗一般都用新溶剂，如石脑油。
有机溶剂严禁接触眼睛或皮肤，严禁附近有火星或明火，严禁非必要的吸入。
溶剂清洁后的金属，一般需要在涂装之前再次清洁。
蒸汽清洁法
蒸汽清洁法是去除油脂的另一有效方法。
可以在蒸汽中增加商用清洁剂，提高清洗能力。
除此之外，蒸汽清洁法还可以去除涂装后表面的灰尘和尘垢。
蒸汽清洁的钢结构，在涂装前要求用其他的方法再次清洁。
碱清洁法
碱清洁法通过湿润、乳化、分散油脂达到有效清洁的目的。
此法可能会和金属如铝、锌或木材、混凝土产生化学反应。
清洁剂/水清洁法
较轻的表面油脂沉淀，家用水状清洁剂就足够了，它们很少会对基材产生不利作用。
◆手动工具清洁法（SSPC-SP2）
手动工具只能清除松散的涂料、锈和氧化皮。
手动工具效率低，因此最常用于小范围的清洁。
手动工具包括刮刀、金属丝刷和磨沙机。
◆动力工具清洁法（SSPC-SP3）
动力工具（电动和气动）是对手动工具的动力驱动复制以达到更快的清洁能力。
包括：磨砂机、研磨机、金属刷、凿锤、去垢器和针枪。
一些工具有真空管连接，有助于减少空气污染和回收清洁过程中的碎片。
动力工具通过撞击或研磨或两种方法共同作用。
采用动力工具清洁法要比手动工具清洁成本低多了，喷砂过程中产生对环境污染的粒子也会少很多。
因此手动工具只建议在小范围或损坏修补时使用，对大面积的污染物不适用，特别是如果采用表面容忍性的油性涂料更不建议使用。
滥用动力清洁工具也会磨光金属表面而不是形成粗糙度不利于涂料的附着。
◆化学脱漆法（SSPC-TU6）
化学脱漆法主要用于住宅，偶尔也用于工业构件，碱性脱漆对去除油基涂很有效，而溶剂类型的脱漆剂对于去除乳胶涂料比较有效。
对于油性和乳胶胶合的涂料必须采用两种方法。
脱漆剂通常含有增稠剂，
可以提供更长的溶剂或化学性接触时间。
有的区域还要覆盖一块塑料来延长接触时间。
化学脱漆法是去除旧的含铅涂料的方法之一。
◆选择性胶粘释放剂（SARA）
SARA是相对较新的化学脱漆剂。
这些水性大乳胶分子的溶剂有以下性能：
相对毒性低
生物降解
可以清除不容类型溶剂的多个涂层
没有特别的气味
可以用刷子、浸蘸水法、喷涂等方法施工，但对高交联热固性涂料如酚醛环氧树脂,亚乙烯基效果较差
◆喷砂
喷砂通常是钢材或金属表面处理的最好方法。
喷砂清洁法于其他清洁方法相比会明显增加涂装的使用年限。
高速喷砂粒子可去除掉除必须在喷砂前用溶剂法清洁的油脂以外的所有锈、氧化皮、尘垢和旧涂料。
喷砂方法同时也产生了足够的粗糙度，有助于涂料的附着。
铝或其他软金属要求采用软性喷砂（如塑料粒子），除去旧涂料而不伤害金属表面。
对于混凝土喷砂必须小心处理，以免损伤建筑物。
空气喷砂和离心喷砂将在本单元的其他地方做介绍。
特别是去除含有铅的旧涂料,必须加以适当控制,清除过程中产生的尘土粒子必须回收到适当的容器中。
◆水清洗和水喷射法（SSPC-SP12）
水清洗和水喷射法主要用来清洁金属和混凝土表面。
低压水清洁法（LPWC）需要的压力达到5，000 PSI，为达到更好的清洁效果，可以加热水并添加清洁剂。
LPWC有时也被叫做动力清洁法，对清除表面尘土和可见霉菌效果理想，对周围的木制品和混凝土/砖建筑没有损坏。
高压水清洁法（HPWC）的水压要求在5，000到10，000PSI。
高压水喷射（HPWJ）水压要求10，000到25，000。
有些认为压力达到30，000 PSI就应该切断。
对压力超过这个极限的，称为超高压水喷射法（UHPWJ）。
水清洁法和喷砂法相比的优点是可以除去将引起涂料渗透性起泡的可溶性盐。
所有的水清洁方法中，经常需要加入腐蚀抑制剂防止钢材的闪蚀，对一些防护性涂料，则不需要。
环境可接受的抑制剂包括：钠、磷酸盐、亚硝酸盐。
不同的污物推荐使用的清除方法
下表所列的是清除不同污物最好的方法；
清洁方法污物
去油脂法油脂
动力清洗法污垢和霉菌
手动和动力工具清洁法松散的锈、氧化皮、松散涂料
低压水清洁法尘垢和霉菌清洗
高压水喷射法海洋污物、松散的锈和涂料
超高压水喷射法锈，附着紧密的涂料
喷砂法绣、氧化皮、附着紧密的涂料
金属的建议清洁方法
不同的金属有各自最好的表面处理方法，主要取决于金属的硬度。
钢铁
最有效地清洁未涂装钢铁的方法是在喷砂后采用溶剂清洗或蒸汽清洁法。
实际上SSPC标准对于手动和动力工具清洁和喷砂前都要求先溶剂清洁。
对损坏区域的清洁建议用喷砂法。
水喷射和水喷砂也是很好的选择方法，特别是不能接受干喷砂的区域。
其他方法，如手动或动力工具清洁法，比较适用于小范围的维修。
镀锌钢材
因表面的条件不同，对未涂装过的镀锌钢材的建议清洁方法各不同。
对新的干净的镀锌板简单溶剂清洁就足够了，这样可以清除任何为镀锌板户外储存而使用的防护油。
其他暂时性的防护措施如铬酸盐处理，必须采用生产商推荐的方法清除。
环氧和乳胶涂料无粗糙度要求，可以在光滑、干净的镀锌板表面紧密结合，但有些施工人员认为有必要采用磷酸或其他化学处理。
铝和其他软金属
新而干净的铝和其他软金属可以用溶剂清洗充分清洁。
尘土和松散的腐蚀物可用清洁剂去除干净；旧涂料可以用塑料粒子或其他轻喷砂方法清除而用粗粒子（钢珠或钢丸）喷砂法会损坏软金属表面。
这些金属表面可以先清洗以增加对油性或乳胶涂料的附着性。
合金钢
低合金钢一般不需要通过涂装来防护，但要依靠所形成的自然氧化膜。
如果需要去除不明显的锈斑进行涂装就需要高压或超高压水喷射法。
为达到表面粗糙度，还要求增加喷砂粒子。
一般采用钢结构通常使用的涂装系统。
不锈钢涂装的目的是为了满意的外观。
为使得底漆和不锈钢或其他硬金属紧密附着，需要足够的粗糙度，通常用坚硬的非铁喷砂粒子，如氧化铝、石榴石、金刚砂。
