涡轮蜗杆减速机选型

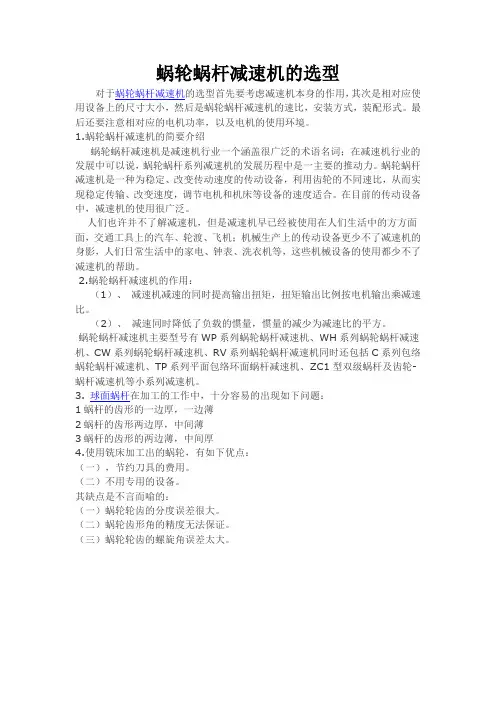

蜗轮蜗杆减速机选型
蜗轮蜗杆减速机的选型对于蜗轮蜗杆减速机的选型首先要考虑减速机本身的作用，其次是相对应使用设备上的尺寸大小，然后是蜗轮蜗杆减速机的速比，安装方式，装配形式。
最后还要注意相对应的电机功率，以及电机的使用环境。
1.蜗轮蜗杆减速机的简要介绍蜗轮蜗杆减速机是减速机行业一个涵盖很广泛的术语名词；在减速机行业的发展中可以说，蜗轮蜗杆系列减速机的发展历程中是一主要的推动力。
蜗轮蜗杆减速机是一种为稳定、改变传动速度的传动设备，利用齿轮的不同速比，从而实现稳定传输、改变速度，调节电机和机床等设备的速度适合。
在目前的传动设备中，减速机的使用很广泛。
人们也许并不了解减速机，但是减速机早已经被使用在人们生活中的方方面面，交通工具上的汽车、轮渡、飞机；机械生产上的传动设备更少不了减速机的身影，人们日常生活中的家电、钟表、洗衣机等，这些机械设备的使用都少不了减速机的帮助。
2.蜗轮蜗杆减速机的作用：（1）、减速机减速的同时提高输出扭矩，扭矩输出比例按电机输出乘减速比。
（2）、减速同时降低了负载的惯量，惯量的减少为减速比的平方。
蜗轮蜗杆减速机主要型号有WP系列蜗轮蜗杆减速机、WH系列蜗轮蜗杆减速机、CW系列蜗轮蜗杆减速机、RV系列蜗轮蜗杆减速机同时还包括C系列包络蜗轮蜗杆减速机、TP系列平面包络环面蜗杆减速机、ZC1型双级蜗杆及齿轮-蜗杆减速机等小系列减速机。
3. 球面蜗杆在加工的工作中，十分容易的出现如下问题：1蜗杆的齿形的一边厚，一边薄2蜗杆的齿形两边厚，中间薄3蜗杆的齿形的两边薄，中间厚4.使用铣床加工出的蜗轮，有如下优点：（一），节约刀具的费用。
（二）不用专用的设备。
其缺点是不言而喻的：（一）蜗轮轮齿的分度误差很大。
（二）蜗轮齿形角的精度无法保证。
（三）蜗轮轮齿的螺旋角误差太大。
蜗轮蜗杆减速机选型标准

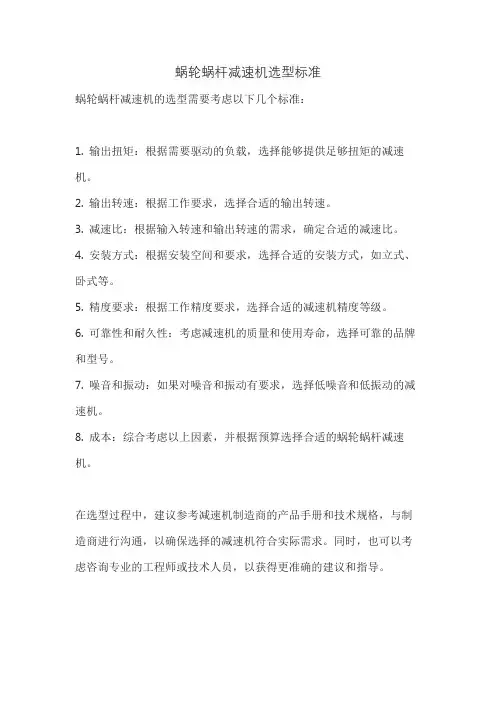

蜗轮蜗杆减速机选型标准
蜗轮蜗杆减速机的选型需要考虑以下几个标准：
1. 输出扭矩：根据需要驱动的负载，选择能够提供足够扭矩的减速机。
2. 输出转速：根据工作要求，选择合适的输出转速。
3. 减速比：根据输入转速和输出转速的需求，确定合适的减速比。
4. 安装方式：根据安装空间和要求，选择合适的安装方式，如立式、卧式等。
5. 精度要求：根据工作精度要求，选择合适的减速机精度等级。
6. 可靠性和耐久性：考虑减速机的质量和使用寿命，选择可靠的品牌和型号。
7. 噪音和振动：如果对噪音和振动有要求，选择低噪音和低振动的减速机。
8. 成本：综合考虑以上因素，并根据预算选择合适的蜗轮蜗杆减速机。
在选型过程中，建议参考减速机制造商的产品手册和技术规格，与制造商进行沟通，以确保选择的减速机符合实际需求。
同时，也可以考虑咨询专业的工程师或技术人员，以获得更准确的建议和指导。
西门子伺服电机_蜗轮蜗杆减速机 西门子伺服电机选型手册
西门子伺服电机_蜗轮蜗杆减速机西门子伺服电机选型手册性能特点1．ANRV系列采用单级蜗轮蜗杆传动，也可由两种机座号配合成双级减速传动。
2．箱体、法兰盘、端盖等零件采用优质铝合金压铸而成，外形轻巧美观、结构紧凑、体积小、重量轻，节省安装空间，且不易锈蚀。
3．配套电机采用铝壳电机，散热性能好，安全可靠、效率高、传动平稳、振动小、噪音低。
4．配套动力输出及转矩输出的多种连接结构，满足各种连接需要；箱体外形设计及底脚孔设置布局适应多种安装方式，通用性强。
5．箱体上设置加油孔和放油孔，润滑油定期更换，不宜损耗变质，便于维护保养。
6．由单级蜗杆减速器组合而成的双级蜗杆减速机，具有单级蜗杆减速机的一切优点，可获得较大的传动比。
7．根据用户需要可提供本样本之外的速比和结构形式。
场所条件1．环境温度在-40℃～50℃条件下额定运行。
（0℃以下启动时润滑油要加热到0℃以上）2．海拔不超过1000m。
3．输入转速不大于1500r/min。
4．可用于正反运转，无行业限制ANRV系列蜗轮蜗杆减速电动机型号说明型号说明1．ANRV—蜗轮蜗杆减速机产品代码。
2．整机结构：无代码…单级E…双级。
3．入轴连接方式：无代码…单输入轴B…双输入轴D…带电机输入法兰DB…一端带输入轴，一端带电机输入法兰。
4．产品规格：单级以蜗轮副中心距表示，如75。
双级以两对蜗轮副中心距表示，如40/63。
5．安装型式：单级有B3、B6、B7、B8、V5、V6六种。
双级有AS1、AS2、BS1、BS2、VS1、VS2、PS1、PS2八种。
6．电机功率：配用Y2、YS系列电机，由B5、B14两种安装型式，如2.2（B14）。
（如带输入法兰而没有电机，只填写电机安装型式）。
7．理论传动比：如i=20。
8．附件：A…单输出轴B…双输出轴D…防护罩E…转矩臂F…输出法兰（ANRV40、50、63有F、FB、FL三种形式）。
型号标记选型说明1．为正确选用ANRV系列蜗轮蜗杆减速机，首先应了解以下几点：●负荷条件●使用转速范围或传动比●工作运转情况及环境●安装空间2．确定工作情况系数K1及工作情况修正系数K2根据表一，决定机械负荷种类A、B、C根据运转时间（小时/日）和启动频率（次/小时）从图1中求得工作情况系数K1根据表二，查取工作情况修正系数K23．选定减速机用户须确定工作机输入机械负荷T（转矩），以T乘以工作情况系数K1，再乘以工作情况修正系数K2，即获得减速机应有的输出转矩值，以此为依据，并结合传动比值或输出转数值，选定所需减速机规格。
蜗轮蜗杆设计参数选择
圆柱蜗轮、蜗杆设计参数选择蜗轮和蜗杆通常用于垂直交叉的两轴之间的传动（图1）。
蜗轮和蜗杆的齿向是螺旋形的，蜗轮的轮齿顶面常制成环面。
在蜗轮蜗杆传动中，蜗杆是主动件，蜗轮是从动件。
蜗杆轴向剖面类是梯形螺纹的轴向剖面，有单头和多头之分。
若为单头，则蜗杆转一圈蜗轮只转一个齿，因此可以得到较高速比。
计算速比（i）的公式如下：i=蜗杆转速n1蜗轮转速n2=蜗轮齿数z2蜗杆头数z11、蜗轮蜗杆主要参数与尺寸计算主要参数有：模数（m）、蜗杆分度圆直径（d1）、导程角（r）、中心距（a）、蜗杆头数（或线数z1）、蜗轮齿数（z2）等，根据上述参数可决定蜗杆与蜗轮的基本尺寸，其中z1、z2由传动要求选定。
（1）模数m 为设计和加工方便，规定以蜗杆轴项目数mx和蜗轮的断面模数mt 为标准模数。
对啮合的蜗轮蜗杆，其模数应相等，及标准模数m=mx=mt。
标准模数可有表A查的，需要注意的是，蜗轮蜗杆的标准模数值与齿轮的标准模数值并不相同。
表A图1图2（2）蜗杆分度圆直径d1 再制造蜗轮时，最理想的是用尺寸、形状与蜗杆完全相同的蜗轮滚刀来进行切削加工。
但由于同一模数蜗杆，其直径可以各不相同，这就要求每一种模数对应有相当数量直径不同的滚刀，才能满足蜗轮加工需求。
为了减少蜗轮滚刀数目，在规定标准模数的同时，对蜗杆分度圆直径亦实行了标准化，且与m 有一定的匹配。
蜗杆分度圆直径d1与轴向模数mx之比为一标准值，称蜗杆的直径系数。
即q=蜗杆分度圆直径模数=d1m d1=mq有关标准模数m 与标准分度圆直径d1的搭配值及对应的蜗杆直径系数参照表A （3） 蜗杆导程角r 当蜗杆的q 和z1选定后，在蜗杆圆柱上的导程角即被确定。
为导程角、导程和分度圆直径的关系。
tan r=导程分度圆周长 = 蜗杆头数x 轴向齿距分度圆周长 =z1px d1π =z1πm πm q =z1q相互啮合的蜗轮蜗杆，其导程角的大小与方向应相同。
（4） 中心距a 蜗轮与蜗杆两轴中心距a 与模数m 、蜗杆直径系数q 以及蜗轮齿数z2间的关系式如下：a=d1+d22 =m q(q+z2)蜗杆各部尺寸如表B蜗轮各部尺寸如表C2、 蜗轮蜗杆的画法(1) 蜗杆的规定画法 参照图1图2 （2）蜗轮的规定画法 参照图1图2 （3）蜗轮蜗杆啮合画法 参照图1图2.。
SEW减速机选型介绍
SEW-EURODRIVE SUZHOU ATD
Driving the world
Gearmotors \ Industrial Gear Units \ Drive Electronics \ Drive Automation \ Services
R97DV112M4 P=4KW，i=116.48,na=12rpm，Ma=3130Nm,fb=0.95 如果功率P=2.5KW Ma实际=9550X2.5/12X0.97=1929Nm Fb实=3000/1929=1.55
SEW-EURODRIVE SUZHOU ATD
Driving the world
温度
高度
SEW-EURODRIVE SUZHOU ATD
Driving the world
Gearmotors \ Industrial Gear Units \ Drive Electronics \ Drive Automation \ Services
8
Company presentation
Driving the world
Gearmotors \ Industrial Gear Units \ Drive Electronics \ Drive Automation \ Services 11
Company presentation
(2)减速机实际的fB
减速机最大允许输出扭矩／实际负载扭矩
SEW-EURODRIVE SUZHOU ATD
Driving the world
Gearmotors \ Industrial Gear Units \ Drive Electronics \ Drive Automation \ Services
NMRV蜗轮蜗杆减速机选型样本资料
NMRV蜗轮蜗杆减速机选型样本资料一、选型需知1.配套电机功率：根据工作负载计算出的所需功率，一般应选择离合器额定功率的1.2-1.5倍。
2.输入转速：根据工作负载要求确定所需输入转速。
3.输出转速：根据工作负载要求确定所需输出转速。
4.额定输出转矩：根据工作负载要求确定所需额定输出转矩。
5.使用环境：需考虑工作环境的温度、湿度、海拔高度等因素。
样本资料以表格形式呈现，包括选型编号、型号、额定转矩、额定功率、输入转速、输出转速等参数。
下面是一个选型样本资料的例子：选型编号型号额定转矩(Nm) 额定功率(KW) 输入转速(rpm) 输出转速(rpm)001NMRV40480.18150030002NMRV50920.55150030003NMRV631471.1150030004NMRV752151.5150030005NMRV903562.2150030006NMRV1105484150030007NMRV1308087.5150030三、选型注意事项1.螺旋伞齿轮材料的选择要根据工作负荷和工作环境的要求确定，一般有铁、钼钴合金钢等材料可选。
2.使用时要注意润滑油的添加和更换，保持减速机运行良好的润滑状态。
3.安装和维护时要严格按照使用说明书的要求进行，避免错误操作导致设备故障。
4.在实际运行过程中，要注意保护减速机的安全，避免过载操作和长时间连续工作。
以上是关于NMRV蜗轮蜗杆减速机选型样本资料的简要介绍，供参考。
在进行选型时，需要根据实际工作负载和工作环境要求来确定所需型号、额定转矩和额定功率等参数，以保证设备的正常运行和工作效果。
蜗轮蜗杆减速机选型手册
InhaltsübersichtTable of contentsSommaireStirnrad-SchneckengetriebeHelical-Worm Gear UnitsRéducteursàroue et vis sans finLeistungs-und Drehzahlübersicht,Stirnrad-Schneckengetriebemotoren...E2 Performances,Helical-Worm Geared MotorsTableau des puissances,Motoréducteursàroue et vis sans finLeistungs-undÜbersetzungstabelle,Adapter W und IEC........E18 Table of performances and reductions,adapter W and IECTableau des puissances et des réductions,lanternes W et IECMaßbilder Stirnrad-Schneckengetriebemotoren................E30 Dimension sheets Helical-Worm Geared MotorsCotes d'encombrement Motoréducteursàroue et vis sans finMaßbilder Stirnrad-Schneckengetriebe,Adapter W und IEC.....E52 Dimensions sheets Helical-Worm Geared Units,adapter W and IECCotes d'encombrement réducteursàroue et vis sans fin,lanternes W et IECOptionenOptionsOptionsAZ Stiftbohrungen...........................E56Pin holesTaraudage en bout d'arbreAZH Abdeckhaube als Berührungsschutz..........E57Cover as contact protectionArbre creux avec capot de protection0,12kW#ð&A460,12kW 0,18kW0#ð&A460,18kW 0,25kW#ð&A460,25kW 0,37kW#ð&A460,37kW#ð&A460,55kW#ð&A460,55kW 0,75kW0,75kW1,10kW1,10kW 1,50kW1,50kW 2,20kW2,20kW 3,00kW4,00kW 5,50kW5,50kW-15,00kWNotizenNotes NotesStirnrad-Schneckengetriebe Helical-Worm Gear UnitsRéducteurs àroue et vis sans finSK ...-IEC ...SK ...-WSK 02040ð&A47SK020400ð&A47SK 13050SK 02050SK 13050SK02050SK 13063SK12063SK 13063SK12063SK 13080SK12080ð&A29SK 13080SK12080ð&A29SK 33100SK321000ð&A47SK 33100SK321000ð&A47SK 43125SK42125SK 43125SK42125SK02040SK 02040VFSK 02040ð&A27SK 02040AF BSK 02040SK 02040AZð&A27SK 02040AZ BSK 02040AZ DSK02050SK02050AF SK02050VF SK02050ð&A27SK02050AF BSK 02050ð&A27SK 02050AZ BSK 02050AZð&A22SK 02050AZ SHSK 02050AZ DSK13050SK13050SK 13050AF SK13050VFð&A27SK 13050AF BSK 13050ð&A27SK 13050AZ BSK 13050AZð&A22SK 13050AZSHSK 13050AZDSK12063SK 12063SK 12063AF SK 12063VF&SK 12063AF BSK 12063SK 12063AZð&A27SK 12063AZ Bð&A22SK 12063AZ SHSK 12063AZ DSK13063SK 13063SK 13063AF SK13063VFð&A27SK 13063AFBSK 13063SK 13063AZð&A27SK 13063AZ Bð&A22SK 13063AZSHSK 13063AZDSK12080SK12080SK12080VF SK12080AFð&A27SK12080AF BSK 12080SK 12080AZð&A27SK 12080AZ Bð&A22SK 12080AZ SHSK 12080AZ DSK13080SK 13080SK 13080AF SK13080VFð&A27SK 13080AFBSK 13080SK 13080AZð&A27SK 13080AZ Bð&A22SK 13080AZSH SK 13080AZDSK32100SK 32100SK 32100AF SK 32100VFð&A27SK 32100AF BSK 32100SK 32100AZð&A27SK 32100AZ Bð&A22SK 32100AZ SHSK 32100AZ DSK33100SK 33100SK 33100AF SK 33100VFð&A27SK 33100AF BSK 33100SK33100AZSK 33100AZ Dð&A27SK 33100AZ Bð&A22SK 33100AZ SHSK42125SK42125SK42125AF SK42125VFð&A27SK42125AF BSK 42125SK 42125AZSK 42125AZ Dð&A27SK 42125AZ Bð&A22SK 42125AZ SHSK43125SK 43125SK 43125AF SK 43125VFð&A27SK 43125AF B。
减速机选型的详细步骤 -回复
减速机选型的详细步骤-回复"减速机选型的详细步骤"减速机是一种能够降低驱动设备转速同时增加扭矩的装置。
在实际工程中，减速机的选型是一个非常重要的环节，它直接影响到设备的性能、维护成本以及寿命。
本文将介绍减速机选型的详细步骤，帮助读者理解如何正确、科学地选择合适的减速机。
一、确定工作条件及要求首先，我们需要明确工作条件和要求，包括设备的输入功率、输出功率、转速、工作时间、工作环境以及设备的型号等等。
这些工作条件和要求将直接决定我们所选用的减速机的型号和参数。
二、了解减速机的基本类型和结构了解不同类型和结构的减速机，可以帮助我们更好地选择适合的减速机。
常见的减速机种类有齿轮减速机、行星减速机、蜗轮蜗杆减速机等。
每种减速机都有其特定的适用场景和优点，我们需要根据实际情况进行选择。
三、计算传动比传动比是指输入轴转速与输出轴转速的比值，通常用i表示。
计算传动比的目的是根据输入功率和输出功率来确定减速机的传动比。
计算传动比的公式为：i = N1 / N2其中，N1表示输入轴转速，N2表示输出轴转速。
四、计算输出扭矩根据设备的输出功率和转速，我们可以计算出减速机的输出扭矩。
输出扭矩的计算公式为：T2 = 9550 * P / (n * i)其中，T2表示输出扭矩，P表示输出功率，n表示输出转速，i表示传动比。
五、选择合适的减速机类型和型号根据前面的计算结果，我们可以选择合适的减速机类型和型号。
不同类型和型号的减速机在传动比、扭矩传递能力、传动效率等方面有所差异。
我们需要根据实际需求来进行选择。
六、评估减速机的寿命和维护成本除了性能指标，我们还需要评估减速机的寿命和维护成本。
减速机一般由多个齿轮组成，其零部件磨损和润滑油等方面的维护成本会对设备的总体运营成本产生影响。
同时，减速机的设计和制造品质也决定了其寿命。
因此，在选型过程中，我们需要综合考虑这些因素。
七、选择供应商并协商价格及交货期最后，我们选择减速机供应商并协商价格及交货期。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
涡轮蜗杆减速机选型
涡轮蜗杆减速机选型，涡轮蜗杆减速机在市面上型号是各种各样其选型就成了客户的忧虑，既想买好的还想买到适合自己的如果不是行家，确实是件头等难题，为了解决客户的一系列问题，天机传动台湾品牌型号做出详细的数据供大家参考，只要咨询者我们将一对一的服务为您解答。
天机传动台湾品牌型号如下：
一、标准蜗轮蜗杆减速机型号：
二、1、TJ-BKA40#、TJ-BKA50＃、TJ-BKA60#、TJ-BKA70＃、TJ-BKA80＃、TJ-BKA100#、TJ-BKA120#、TJ-BKA135#、TJ-BKA155#、TJ-BKA175#，该型标准蜗轮蜗杆减速机；
2、TJ-BKD50#、TJ-BKD60#、TJ-BKD70#、TJ-BKD80#、TJ-BKD100#、TJ-BKD120#、TJ-BKD135#、TJ-BKD155#、TJ-BKD175#、TJ-BKD200#、TJ-BKD225#、TJ-BKD250#、TJ-BKD300#、TJ-BKD350#该型标准蜗轮蜗杆减速机；
天机传动天机传动
3、TJ-BKDE60#、TJ-BKDE70#、TJ-BKDE80#、TJ-BKDE100#、TJ-BKDE120#、TJ-BKDE135#、TJ-BKDE155#，带输入法兰标准蜗轮蜗杆减速机；
4、TJ-BKAE50#、TJ-BKAE60#、TJ-BKAE70#、TJ-BKAE80#、TJ-BKAE80#、TJ-BKAE100#、TJ-BKAE120#、TJ-BKAE135#、TJ-BKAE155#、TJ-BKAE75#带输入法兰标准蜗轮蜗杆减速机；
5、TJ-BKV40#、TJ-BKV50#、TJ-BKV60#、TJ-BKV70#、TJ-BKV80#、TJ-BKV100#、TJ-BKV120#、TJ-BKV135#、TJ-BKV155#、TJ-BKV175#、TJ-BKV200#、TJ-BKV250#、TJ-BKV300#、TJ-BKV350#卧式标准蜗轮蜗杆减速机；
6、TJ-BKACS50#、TJ-BKACS60#、TJ-BKACS70#、TJ-BKACS80#、TJ-BKACS100#、TJ-BKACS120#，该型减速机附电磁离合器制动器；
传动比：1:10、1:20、1:30、1:40、1:50、1:60
特殊传动比：1:5、1:15、1:25、1:35等（需提前订做）。
天机传动天机传动
二NMRV蜗轮蜗杆减速机型号
1、TJ-BHADE25#、TJ-BHADE30#、TJ-BHADE40#、TJ-BHADE50#、TJ-BHADE63#、TJ-BHADE75#、TJ-BHADE90#、TJ-BHADE110#、TJ-BHADE130#（RV蜗轮蜗杆减速机）；
2、TJ-BHAD30#、TJ-BHAD40#、TJ-BHAD50#、TJ-BHAD63#、TJ-BHAD75#、TJ-BHAD90#、TJ-BHAD110#、TJ-BHAD130#、TJ-BHAD150#（RV蜗轮减速机附电机）；
传动比：1:5、1:7.5、1:10、1:15、1:20、1:25、1:30、1:40、1:50、1:60、1:80、1:100；
天机传动天机传动。
