变频器常见的十大故障现象和故障分析
变频器常见故障及分析
变频器常见故障及分析

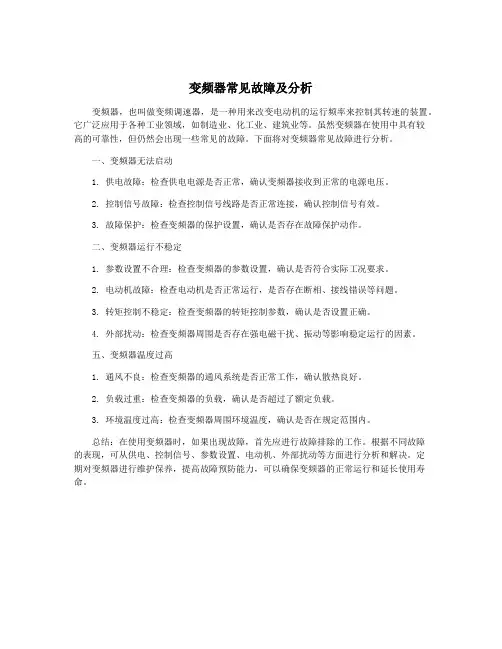

变频器，也叫做变频调速器，是一种用来改变电动机的运行频率来控制其转速的装置。
它广泛应用于各种工业领域，如制造业、化工业、建筑业等。
虽然变频器在使用中具有较
高的可靠性，但仍然会出现一些常见的故障。
下面将对变频器常见故障进行分析。
一、变频器无法启动
1. 供电故障：检查供电电源是否正常，确认变频器接收到正常的电源电压。
2. 控制信号故障：检查控制信号线路是否正常连接，确认控制信号有效。
3. 故障保护：检查变频器的保护设置，确认是否存在故障保护动作。
二、变频器运行不稳定
1. 参数设置不合理：检查变频器的参数设置，确认是否符合实际工况要求。
2. 电动机故障：检查电动机是否正常运行，是否存在断相、接线错误等问题。
3. 转矩控制不稳定：检查变频器的转矩控制参数，确认是否设置正确。
4. 外部扰动：检查变频器周围是否存在强电磁干扰、振动等影响稳定运行的因素。
五、变频器温度过高
1. 通风不良：检查变频器的通风系统是否正常工作，确认散热良好。
2. 负载过重：检查变频器的负载，确认是否超过了额定负载。
3. 环境温度过高：检查变频器周围环境温度，确认是否在规定范围内。
总结：在使用变频器时，如果出现故障，首先应进行故障排除的工作。
根据不同故障
的表现，可从供电、控制信号、参数设置、电动机、外部扰动等方面进行分析和解决。
定
期对变频器进行维护保养，提高故障预防能力，可以确保变频器的正常运行和延长使用寿命。
变频器常见故障及分析
变频器常见故障及分析
变频器是将电网交流电转换为可调节频率和电压的直流电用于驱动异步电动机的设备。
由于其复杂的工作原理和高频高压的特点，变频器在使用过程中可能会出现各种故障。
本
文将介绍变频器常见的故障类型和分析方法。
1. 过载故障
过载是指电机承受的功率超过了其额定功率，导致电机无法正常运行。
造成过载的原
因有很多，比如电机负载加大、变频器输出电压波形畸变等。
在遇到过载故障时，需要检
查负载情况和变频器输出电压波形，找出原因并采取相应的措施。
2. 过热故障
过热是指变频器温度超过了正常范围，可能会导致变频器损坏或无法正常工作。
过热
故障的原因有很多，比如风扇故障、散热器堵塞、变频器放置位置不当等。
在遇到过热故
障时，需要检查风扇、散热器和变频器的放置位置，确保良好的散热环境。
3. 电网故障
电网故障是指变频器无法与电网正常连接，无法获得稳定的电源。
电网故障的原因有
很多，比如电网电压波动、电网频率偏离等。
在遇到电网故障时，需要检查电网电压和频率，确保与变频器的连接正常。
5. 控制故障
控制故障是指变频器无法实现预期的控制效果。
控制故障的原因有很多，比如控制程
序错误、控制信号传输故障等。
在遇到控制故障时，需要检查控制程序和控制信号传输，
确保控制正常。
变频器在使用过程中可能会出现各种故障，需要根据具体情况采取相应的分析方法和
解决措施。
在发生故障时，最好请专业人士进行维修，避免造成更大的损失。
变频器常见故障及分析

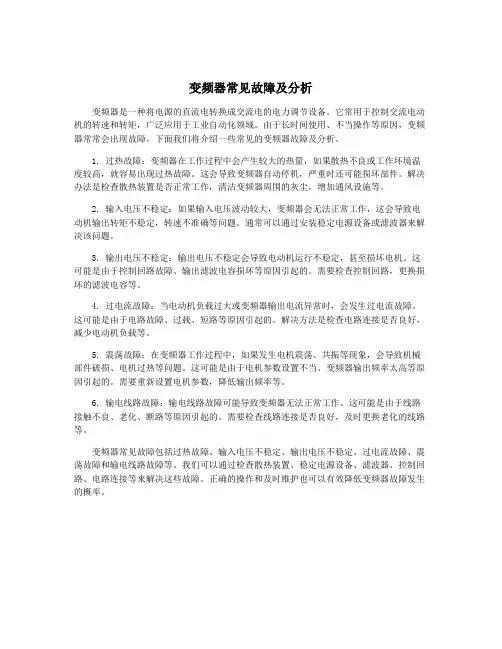

变频器常见故障及分析变频器是一种将电源的直流电转换成交流电的电力调节设备。
它常用于控制交流电动机的转速和转矩，广泛应用于工业自动化领域。
由于长时间使用、不当操作等原因，变频器常常会出现故障。
下面我们将介绍一些常见的变频器故障及分析。
1. 过热故障：变频器在工作过程中会产生较大的热量，如果散热不良或工作环境温度较高，就容易出现过热故障。
这会导致变频器自动停机，严重时还可能损坏部件。
解决办法是检查散热装置是否正常工作，清洁变频器周围的灰尘，增加通风设施等。
2. 输入电压不稳定：如果输入电压波动较大，变频器会无法正常工作，这会导致电动机输出转矩不稳定，转速不准确等问题。
通常可以通过安装稳定电源设备或滤波器来解决该问题。
3. 输出电压不稳定：输出电压不稳定会导致电动机运行不稳定，甚至损坏电机。
这可能是由于控制回路故障、输出滤波电容损坏等原因引起的。
需要检查控制回路，更换损坏的滤波电容等。
4. 过电流故障：当电动机负载过大或变频器输出电流异常时，会发生过电流故障。
这可能是由于电路故障、过载、短路等原因引起的。
解决方法是检查电路连接是否良好，减少电动机负载等。
5. 震荡故障：在变频器工作过程中，如果发生电机震荡、共振等现象，会导致机械部件破损、电机过热等问题。
这可能是由于电机参数设置不当、变频器输出频率太高等原因引起的。
需要重新设置电机参数，降低输出频率等。
6. 输电线路故障：输电线路故障可能导致变频器无法正常工作。
这可能是由于线路接触不良、老化、断路等原因引起的。
需要检查线路连接是否良好，及时更换老化的线路等。
变频器常见故障包括过热故障、输入电压不稳定、输出电压不稳定、过电流故障、震荡故障和输电线路故障等。
我们可以通过检查散热装置、稳定电源设备、滤波器、控制回路、电路连接等来解决这些故障。
正确的操作和及时维护也可以有效降低变频器故障发生的概率。
变频器常见故障及分析

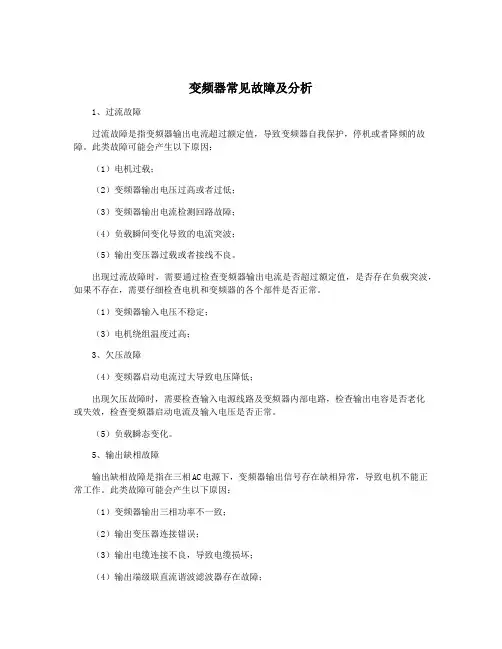

变频器常见故障及分析1、过流故障过流故障是指变频器输出电流超过额定值，导致变频器自我保护，停机或者降频的故障。
此类故障可能会产生以下原因：（1）电机过载；（2）变频器输出电压过高或者过低；（3）变频器输出电流检测回路故障；（4）负载瞬间变化导致的电流突波；（5）输出变压器过载或者接线不良。
出现过流故障时，需要通过检查变频器输出电流是否超过额定值，是否存在负载突波，如果不存在，需要仔细检查电机和变频器的各个部件是否正常。
（1）变频器输入电压不稳定；（3）电机绕组温度过高；3、欠压故障（4）变频器启动电流过大导致电压降低；出现欠压故障时，需要检查输入电源线路及变频器内部电路，检查输出电容是否老化或失效，检查变频器启动电流及输入电压是否正常。
（5）负载瞬态变化。
5、输出缺相故障输出缺相故障是指在三相AC电源下，变频器输出信号存在缺相异常，导致电机不能正常工作。
此类故障可能会产生以下原因：（1）变频器输出三相功率不一致；（2）输出变压器连接错误；（3）输出电缆连接不良，导致电缆损坏；（4）输出端级联直流谐波滤波器存在故障；（5）输出变压器出现故障。
出现输出缺相故障时，需要检查变频器输出三相功率是否一致，输出变压器连接是否正确，输出电缆是否连接良好或损坏，输出端级联直流谐波滤波器是否有故障，变压器是否出现故障。
综上所述，变频器在使用过程中可能会出现多种故障，我们需要通过仔细检查，找出故障原因并采取相应的措施来解决问题。
但是需要注意的是，变频器在使用时还需要遵循一些规定和注意事项，如在安装时需按照厂家要求进行，操作过程中应注意电源线路的接线，电容电压的选择等，才能保证变频器的正常运行。
变频器十大故障现象和分析

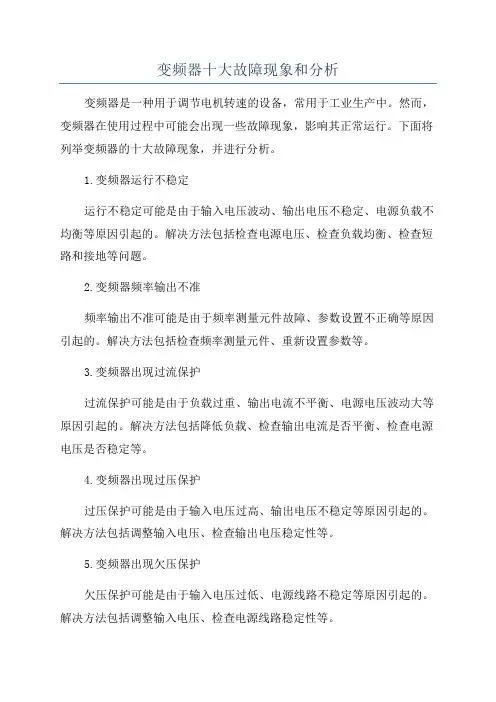

变频器十大故障现象和分析变频器是一种用于调节电机转速的设备，常用于工业生产中。
然而，变频器在使用过程中可能会出现一些故障现象，影响其正常运行。
下面将列举变频器的十大故障现象，并进行分析。
1.变频器运行不稳定运行不稳定可能是由于输入电压波动、输出电压不稳定、电源负载不均衡等原因引起的。
解决方法包括检查电源电压、检查负载均衡、检查短路和接地等问题。
2.变频器频率输出不准频率输出不准可能是由于频率测量元件故障、参数设置不正确等原因引起的。
解决方法包括检查频率测量元件、重新设置参数等。
3.变频器出现过流保护过流保护可能是由于负载过重、输出电流不平衡、电源电压波动大等原因引起的。
解决方法包括降低负载、检查输出电流是否平衡、检查电源电压是否稳定等。
4.变频器出现过压保护过压保护可能是由于输入电压过高、输出电压不稳定等原因引起的。
解决方法包括调整输入电压、检查输出电压稳定性等。
5.变频器出现欠压保护欠压保护可能是由于输入电压过低、电源线路不稳定等原因引起的。
解决方法包括调整输入电压、检查电源线路稳定性等。
6.变频器出现缺相保护缺相保护可能是由于输入电压缺相、输出电压缺相、驱动系统故障等原因引起的。
解决方法包括检查输电网是否正常、检查驱动系统是否故障等。
7.变频器产生尖峰电压尖峰电压可能是由于电源电压不稳定、负载环境噪声等原因引起的。
解决方法包括安装稳压器、提升电源线路质量等。
8.变频器产生谐波谐波可能是由于负载非线性、电源波形失真等原因引起的。
解决方法包括安装滤波器、增加电容器容量等。
9.变频器出现过温保护过温保护可能是由于散热不良、环境温度过高等原因引起的。
解决方法包括改善散热条件、降低环境温度等。
10.变频器出现电机断相电机断相可能是由于电机线路接触不良、电机绕组短路等原因引起的。
解决方法包括检查电机线路连接、检查电机绕组是否短路等。
总结起来，变频器常见的故障现象有运行不稳定、频率输出不准、过流保护、过压保护、欠压保护、缺相保护、产生尖峰电压、产生谐波、过温保护和电机断相。
变频器的常见故障分析及解决措施
变频器的常见故障分析及解决措施变频器是一种能够通过调整电源电压和频率来控制电机转速的电力调节设备。
在使用过程中，变频器可能会出现一些常见的故障，如过电压、过电流、过载、短路等问题。
以下是对这些故障及解决措施的详细分析。
一、过电压故障过电压故障是指输入电源电压高于变频器额定电压的故障。
引起过电压故障的原因主要有：电源电压不稳定、阻尼电阻故障、电网频率波动等。
解决措施：1.检查电源电压是否稳定，如果不稳定，应通过安装稳压器来调节电压波动；2.检查变频器内部的阻尼电阻是否损坏，如有损坏应及时更换；3.检查电网频率是否稳定，如不稳定，可以选择安装电网稳定器。
二、过电流故障过电流故障指的是输入电流超过变频器额定电流的故障。
过电流故障的原因主要有：电机负载过重、变频器参数设置不当、电源电压低等。
解决措施：1.检查电机负载是否过重，如有过重应减少负载；2.检查变频器参数设置是否符合实际需求，需要根据具体情况调整参数；3.检查电源电压是否低于变频器额定电压，如低于额定电压，可以通过安装稳压器来调节电压。
三、过载故障过载故障是指电机负载超过变频器额定负载的故障。
过载故障的主要原因有：负载瞬时增加、工作时间过长、冷却不良等。
解决措施：1.检查负载是否瞬时增加，如是，应逐步减少负载的增加；2.检查工作时间是否过长，如是，应考虑停机休息或者分时工作来避免过载；3.检查冷却系统是否正常工作，如不正常，应修复冷却系统。
四、短路故障短路故障是指输入电源或输出电路存在短路的故障。
短路故障的原因主要有：接线错误、输出电缆短路等。
解决措施：1.检查输入电源和输出电路的接线是否正确，如接线错误，应重新进行接线；2.检查输出电缆是否有短路现象，如有，应更换电缆。
总之，变频器的常见故障分析及解决措施主要包括过电压、过电流、过载和短路等问题。
在出现这些故障时，需要根据具体情况进行相应的处理，如检查电源电压稳定性、调整变频器参数、检查负载和冷却系统等。
变频器常见的十大故障现象和故障分析
变频器常见的十大故障现象和故障分析变频器是一种将电源频率转成可调的输出频率的电子设备，广泛应用于各个领域。
然而，由于工作环境恶劣、使用不当等原因，变频器也会出现各种故障现象。
下面将介绍变频器常见的十大故障现象及其故障分析。
1.过载保护：变频器在过载时会自动保护，常见的原因包括负载过大、负载堵塞等。
解决方法可以是增加功率、排除堵塞等。
2.温度保护：变频器在温度过高时会自动停机保护。
可能的原因有散热不良、风扇故障等。
解决方法可以是增大散热面积、更换风扇等。
3.电机震动、噪声过大：可能的原因有机械设备故障、电机失衡等。
解决方法可以是检查设备并修复、进行平衡校正等。
4.输出电压不稳定：可能的原因包括输入电源波动、电压调节设备故障等。
解决方法可以是增加输入电源稳定性、更换电压调节设备等。
5.电流过大：可能的原因有电机负载过重、电机故障等。
解决方法可以是检查设备并修复、减小负载等。
6.电机启动困难：可能的原因有电机过载、供电电压不稳定等。
解决方法可以是检查电机负载、增加电源稳定性等。
7.变频器无法启动：可能的原因包括电源故障、控制信号不正确等。
解决方法可以是检查电源、检查控制信号等。
8.故障代码显示：变频器可能会显示各种故障代码，如过温故障、过流故障等。
根据故障代码可以进行相应的故障分析和解决方法。
9.控制系统失效：可能的原因有控制器故障、输入信号失效等。
解决方法可以是更换控制器、检查输入信号等。
10.输出频率不正常：可能的原因包括控制板故障、输出滤波器故障等。
解决方法可以是更换控制板、检查输出滤波器等。
综上所述，变频器常见的十大故障现象及其故障分析主要包括过载保护、温度保护、电机震动、噪声过大、输出电压不稳定、电流过大、电机启动困难、变频器无法启动、故障代码显示、控制系统失效和输出频率不正常等。
针对不同故障现象，可以通过检查设备、修复故障、增加稳定性等方式进行解决。
变频器常见的十大故障现象和故障分析
变频器讲义第一章:变频调速基础知识1)关于调速 n=60f/p(1-s)p---变极调速特点:有级调速,系统简单,最多4段速s---调压调速、转子串电阻调速特点:无级调速,调速范围窄电机最大出力能力下降,效率低,系统简单,性能较差。
f---变频调速特点:真正无级调速,调速范围宽,电机最大出力能力不变,效率高,系统复杂,性能好,可以与直流调速系统相媲美。
2)变频技术交流变频就是强弱电混合综合性技术,既要处理大电能的转换(整流、逆变),又要处理信息的收集、变换与传输,因此它的技术分成功率转换与弱电控制两大部分。
前者要解决与高压大电流变流技术有关的问题与新型电力电子器件的应用技术问题,后者要解决基于现代控制理论的控制策略与智能控制策略的硬、软件开发问题,目前广泛应用的就是全数字控制技术。
变频器的控制对象:三相交流异步电机与三相交流同步电机,标准适配电机极数就是2/4极。
3)变频调速的发展历程 P7大功率半导体技术:70年代:可控硅(SCR: Silicon Controlled Rectifier)就是可控硅整流器的简称,也称晶闸管。
可控硅有单向、双向、可关断与光控几种类型它具有体积小、重量轻、效率高、寿命长、控制方便等优点,被广泛用于可控整流、逆变以及无触点开关等各种自动控制与大功率的电能转换的场合。
单向可控硅用于直流电路,也就是可控整流电子元件(相当于可控制输出的二极管);双向可控硅可用于交、直流电路。
GTR 就是三极管的一种,Giant Transistor,巨型晶体管由于可工作在高电压、高电流下,也称电力晶体管。
BJT 也就是三极管的一种,Bipolar Junction Transistor,双极型面接触晶体管。
80年代以后:IGBT(Insulated Gate Bipolar Transistor),绝缘栅双极型晶体管,就是由BJT(双极型三极管)与MOS(绝缘栅型场效应管)组成的复合全控型电压驱动式功率半导体器件, 兼有MOSFET的高输入阻抗与GTR的低导通压降两方面的优点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变频器常见的十大故障现象和故障分析
1过流（OC）
过流是变频器报警最为频繁的现象。
1.1现象
(1)重新启动时，一升速就跳闸。
这是过电流十分严重的现象。
主要原因有:负载短路，
机械部位有卡住;逆变模块损坏;电动机的转矩过小等现象引起。
(2)上电就跳，这种现象一般不能复位，主要原因有:模块坏、驱动电路坏、电流检测电
路坏。
(3)重新启动时并不立即跳闸而是在加速时，主要原因有:加速时间设置太短、电流上限
设置太小、转矩补偿(V/F)设定较高。
1.2实例
(1)一台LG-IS3-43.7kW变频器一启动就跳"OC"
分析与维修:打开机盖没有发现任何烧坏的迹象，在线测量IGBT(7MBR25NF-120)基本判
断没有问题，为进一步判断问题，把IGBT拆下后测量7个单元的大功率晶体管开通与关闭都很好。
在测量上半桥的驱动电路时发现有一路与其他两路有明显区别，经仔细检查发现一只
光耦A3120输出脚与电源负极短路，更换后三路基本一样。
模块装上上电运行一切良好。
(2)一台BELTRO-VERT2.2kW变频通电就跳"OC"且不能复位。
分析与维修:首先检查逆变模块没有发现问题。
其次检查驱动电路也没有异常现象，估计问题不在这一块，可能出在过流信号处理这一部位，将其电路传感器拆掉后上电，显示一切
正常，故认为传感器已坏，找一新品换上后带负载实验一切正常。
二、过压（OU）
过电压报警一般是出现在停机的时候，其主要原因是减速时间太短或制动电阻及制动单
元有问题。
(1)实例
一台台安N2系列3.7kW变频器在停机时跳"OU"。
分析与维修:在修这台机器之前，首先要搞清楚"OU"报警的原因何在，这是因为变频器
在减速时，电动机转子绕组切割旋转磁场的速度加快，转子的电动势和电流增大，使电机处
于发电状态，回馈的能量通过逆变环节中与大功率开关管并联的二极管流向直流环节，使直
流母线电压升高所致，所以我们应该着重检查制动回路，测量放电电阻没有问题，在测量制
动管(ET191)时发现已击穿，更换后上电运行，且快速停车都没有问题。
三、欠压（Uu）
欠压也是我们在使用中经常碰到的问题。
主要是因为主回路电压太低(220V系列低于
200V，380V系列低于400V)，主要原因:整流桥某一路损坏或可控硅三路中有工作不正常的都
有可能导致欠压故障的出现，其次主回路接触器损坏，导致直流母线电压损耗在充电电阻上
面有可能导致欠压.还有就是电压检测电路发生故障而出现欠压问题。
3.1举例
(1)一台CT18.5kW变频器上电跳"Uu"。
分析与维修:经检查这台变频器的整流桥充电电阻都是好的，但是上电后没有听到接触器动作，因为这台变频器的充电回路不是利用可控硅而是靠接触器的吸合来完成充电过程的，因此认
为故障可能出在接触器或控制回路以及电源部分，拆掉接触器单独加24V直流电接触器工作
正常。
继而检查24V直流电源，经仔细检查该电压是经过LM7824稳压管稳压后输出的，测量该稳压管已损坏，找一新品更换后上电工作正常。
(2)一台DANFOSSVLT5004变频器，上电显示正常，但是加负载后跳"DCLINK UNDERVOLT"直(流回路电压低)。
分析与维修:这台变频器从现象上看比较特别，但是你如果仔细分析一下问题也就不是那么复杂，该变频器同样也是通过充电回路，接触器来完成充电过程的，上电时没有发现任何异常
现象，估计是加负载时直流回路的电压下降所引起，而直流回路的电压又是通过整流桥全波
整流,然后由电容平波后提供的，所以应着重检查整流桥，经测量发现该整流桥有一路桥臂开路，更换新品后问题解决。
四、过热（OH）
过热也是一种比较常见的故障，主要原因:周围温度过高，风机堵转，温度传感器性能不良，马达过热。
举例
一台ABBACS50022kW变频器客户反映在运行半小时左右跳"OH"。
分析与维修:因为是在运行一段时间后才有故障，所以温度传感器坏的可能性不大，可能变频器的温度确实太高，通电后发现风机转动缓慢，防护罩里面堵满了很多棉絮(因该变频器是用在纺织行业)，经打扫后开机风机运行良好，运行数小时后没有再跳此故障。
五、输出不平衡
输出不平衡一般表现为马达抖动，转速不稳，主要原因:模块坏，驱动电路坏，电抗器坏等。
5.1举例
一台富士G9S11KW变频器，输出电压相差100V左右。
分析与维修:打开机器初步在线检查逆变模块(6MBI50N-120)没发现问题，测量6路驱动电路
也没发现故障，将其模块拆下测量发现有一路上桥大功率晶体管不能正常导通和关闭，该模
块已经损坏，经确认驱动电路无故障后更换新品后一切正常。
六、过载
过载也是变频器跳动比较频繁的故障之一，平时看到过载现象我们其实首先应该分析一
下到底是马达过载还是变频器自身过载,一般来讲马达由于过载能力较强,只要变频器参数表
的电机参数设置得当,一般不大会出现马达过载.而变频器本身由于过载能力较差很容易出现
过载报警.我们可以检测变频器输出电压。
七、开关电源损坏
这是众多变频器最常见的故障，通常是由于开关电源的负载发生短路造成的，丹佛斯变
频器采用了新型脉宽集成控制器UC2844来调整开关电源的输出，同时UC2844还带有电流检测，电压反馈等功能，当发生无显示，控制端子无电压，DC12V,24V风扇不运转等现象时我
们首先应该考虑是否开关电源损坏了。
八、SC故障
SC故障是安川变频器较常见的故障。
IGBT模块损坏，这是引起SC故障报警的原因之一。
此外驱动电路损坏也容易导致SC故障报警。
安川在驱动电路的设计上，上桥使用了驱动光耦PC923，这是专用于驱动IGBT模块的带有放大电路的一款光耦，安川的下桥驱动电路则是采
用了光耦PC929，这是一款内部带有放大电路，及检测电路的光耦。
此外电机抖动，三相电流，电压不平衡，有频率显示却无电压输出，这些现象都有可能是IGBT模块损坏。
IGBT模
块损坏的原因有多种，首先是外部负载发生故障而导致IGBT模块的损坏如负载发生短路，堵转等。
其次驱动电路老化也有可能导致驱动波形失真，或驱动电压波动太大而导致IGBT损坏, 从而导致SC故障报警。
九、GF-接地故障
接地故障也是平时会碰到的故障，在排除电机接地存在问题的原因外，最可能发生故障
的部分就是霍尔传感器了，霍尔传感器由于受温度，湿度等环境因数的影响，工作点很容易
发生飘移，导致GF报警。
十、限流运行
在平时运行中我们可能会碰到变频器提示电流极限。
对于一般的变频器在限流报警出现时不能正常平滑的工作，电压(频率)首先要降下来，直到电流下降到允许的范围，一旦电流低于允许值，电压(频率)会再次上升，从而导致系统的不稳定。
丹佛斯变频器采用内部斜率控制，在不超过预定限流值的情况下寻找工作点，并控制电机平稳地运行在工作点，并将警告信号反馈客户，依据警告信息我们再去检查负载和电机是否有问题。
