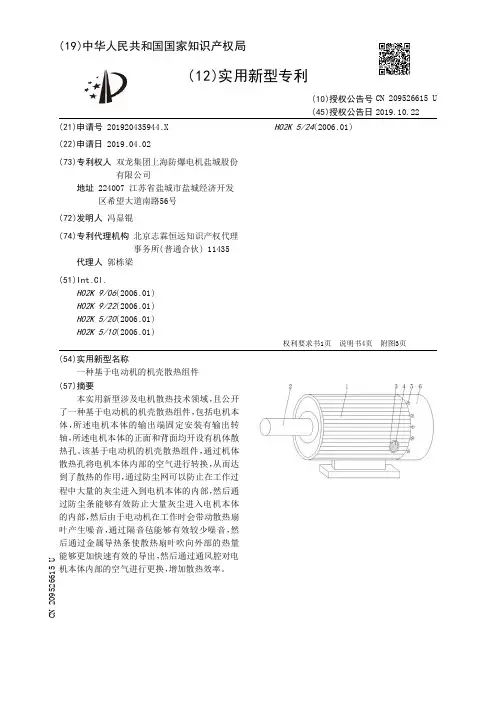

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920435944.X(22)申请日 2019.04.02(73)专利权人 双龙集团上海防爆电机盐城股份有限公司地址 224007 江苏省盐城市盐城经济开发区希望大道南路56号(72)发明人 冯显锟 (74)专利代理机构 北京志霖恒远知识产权代理事务所(普通合伙) 11435代理人 郭栋梁(51)Int.Cl.H02K 9/06(2006.01)H02K 9/22(2006.01)H02K 5/20(2006.01)H02K 5/10(2006.01)H02K 5/24(2006.01)(54)实用新型名称一种基于电动机的机壳散热组件(57)摘要本实用新型涉及电机散热技术领域，且公开了一种基于电动机的机壳散热组件，包括电机本体，所述电机本体的输出端固定安装有输出转轴，所述电机本体的正面和背面均开设有机体散热孔。
该基于电动机的机壳散热组件，通过机体散热孔将电机本体内部的空气进行转换，从而达到了散热的作用，通过防尘网可以防止在工作过程中大量的灰尘进入到电机本体的内部，然后通过防尘条能够有效防止大量灰尘进入电机本体的内部，然后由于电动机在工作时会带动散热扇叶产生噪音，通过隔音毡能够有效较少噪音，然后通过金属导热条使散热扇叶吹向外部的热量能够更加快速有效的导出，然后通过通风腔对电机本体内部的空气进行更换，增加散热效率。
权利要求书1页 说明书4页 附图3页CN 209526615 U 2019.10.22C N 209526615U权 利 要 求 书1/1页CN 209526615 U1.一种基于电动机的机壳散热组件，包括电机本体（1），其特征在于：所述电机本体（1）的输出端固定安装有输出转轴（2），所述电机本体（1）的正面和背面均开设有机体散热孔（3），所述机体散热孔（3）的内圈嵌套有防尘网（4），所述电机本体（1）远离输出转轴（2）的一端连接有散热机盖（6），所述散热机盖（6）外侧沿圆周方向且靠近电机本体（1）的一侧开设有若干个安装孔（5），所述散热机盖（6）的内壁嵌设有隔音毡（10），所述散热机盖（6）远离电机本体（1）的一侧内壁固定连接有若干个均匀分布的金属导热条（8），所述金属导热条（8）向内延伸的一端固定连接有固定安装环（11），每两个所述金属导热条（8）之间均固定连接有若干个防尘条（7），所述防尘条（7）与金属导热条（8）之间形成通风腔（9），所述输出转轴（2）靠近散热机盖（6）的一端固定连接有固定套筒（16），所述固定套筒（16）的外圈固定连接有若干个散热扇叶（13），所述散热扇叶（13）的一侧固定安装有导流片（12），每两个所述散热扇叶（13）之间且位于固定套筒（16）的外侧均固定安装有加强筋条（15），所述散热扇叶（13）远离散热机盖（6）的一侧设置有固定限位圈（14）。
【CN209150859U】一种超薄型微型马达机壳【专利】
说 明 书
代理人 段宇
(51)Int .Cl . H02K 5/04(2006 .01)
(10)授权公告号 CN 209150859 U (45)授权公告日 2019.07.23
( 54 )实用新型名称 一种超薄型微型马达机壳
( 57 )摘要 本申请属于微型马达外壳技术领域，具体公
开了一种超薄型微型马达机壳。该超薄型微型马 达机壳 ，包括壳体和孔位，孔位由轴孔、螺纹孔、 定位孔 、装配孔 和封装位组成 ；壳 体整体高 度 17mm，壳体的形状为圆柱形结构，顶端直径22mm， 设置在壳体上底面中心位置的轴孔为外翻孔，外 翻孔直径6 .2mm，高度1 .6mm；壳体上底面上分别 设置螺纹孔 、定位孔 和装配孔 ；壳 体 侧面上的 底 部设置封装位；壳体的厚度在0 .45mm以内。该超 薄型马达机壳具有机身小巧、同心度和平面度达 标、壁厚超薄以及加工效率高等技术优势。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920053648 .3
(22)申请日 2019 .01 .11
(73)专利权人 东莞市津兆电子科技有限公司 地址 523000 广东省东莞市凤岗镇官井头 村杰灵工业区B栋
(72)发明人 卢玉纯
(74)专利代理机构 北京卓特专利代理事务所 (普通合伙) 11572
发明内容 [0003] 有鉴于此，本实用新型提供了一种改进的超薄型微型马达机壳，以解决现有技术 中存在的技术问题。 [0004] 本实用新型为解决其技术问题采用了如下技术方案： [0005] 一种超薄型微型马达机壳，包括壳体和孔位两部分，孔位由轴孔、螺纹孔、定位孔、 装配孔和封装位五部分组成；壳体的整体高度为17mm，壳体的形状为圆柱形结构，顶端直径 为22mm ，设置在壳体上底面中心位置的 轴孔为外翻孔 ，外翻孔的直径为6 .2mm ，高度为 1 .6mm；壳体上底面上分别设置螺纹孔、定位孔和装配孔；壳体侧面上的底部设置封装位；壳 体的厚度在0 .45mm以内。 [0006] 进一步地，在本实用新型提供的超薄型微型马达机壳中，马达壳体为一体式结构， 采用五金冲压模具制作而成，无衔接位置。 [0007] 进一步地，在本实用新型提供的超薄型微型马达机壳中，壳体的材质为SECD材料。 [0008] 进一步地，在本实用新型提供的超薄型微型马达机壳中，设置在壳体上底面上的 螺纹孔的个数为两个，且两个螺纹孔的形状、大小相同。 [0009] 进一步地，在本实用新型提供的超薄型微型马达机壳中，设置在壳体上底面上的 定位孔的个数为两个，且两个定位孔的形状、大小相同。 [0010] 进一步地，在本实用新型提供的超薄型微型马达机壳中，设置在壳体上底面上的 螺纹孔的直径小于定位孔。 [0011] 进一步地，在本实用新型提供的超薄型微型马达机壳中，设置在壳体侧面上的封 装位的个数为两个，且两个封装位的形状、大小相同。 [0012] 本申请相比现有技术有益的技术效果： [0013] 本实用新型提供的超薄型微型马达机壳，由于采用了更为合理的产品结构和加工 工艺 ，即使壳体的料厚较薄 ，也能保证壳体的同 心度和平面度满足标准的 要求 ；同时 ，包括
一种电机的外壳结构[实用新型专利]
![一种电机的外壳结构[实用新型专利]](https://img.taocdn.com/s3/m/80ec1cad33687e21ae45a98b.png)
专利名称：一种电机的外壳结构
专利类型：实用新型专利
发明人：王军辉,王语萱,王宇涵,林璟浩,江雨杨,陈译文申请号：CN201820795492.1
申请日：20180525
公开号：CN208479330U
公开日：
20190205
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种电机的外壳结构，涉及电机技术领域，其技术方案要点是：包括柱状的壳体、后端盖、用于穿出转轴的前端盖，所述壳体的外表面沿周向设置有多条散热筋和多对固定筋，每对所述固定筋之间形成T型槽，所述散热筋、固定筋、T型槽的长度方向均沿壳体的轴线方向，所述T型槽贯通于壳体的两个端面。
本电机的外壳结构通过设置固定筋和T型槽，电机安装于工作台的孔内时高度可调，安装较为方便；通过设置放置座，便于电机安装前的安置；通过设置耐磨环，降低了后端盖损坏的几率。
申请人：浙江启迪环保科技有限公司
地址：318058 浙江省台州市路桥区金清镇黄琅分水盐场34号
国籍：CN
更多信息请下载全文后查看。
【CN209963859U】散热式变频电动机机壳【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920585177.0(22)申请日 2019.04.26(73)专利权人 苏州博亚科技有限公司地址 215200 江苏省苏州市吴江区同里镇邱舍开发区屯浦南路399号(72)发明人 谭攀 (51)Int.Cl.H02K 5/04(2006.01)H02K 5/22(2006.01)H02K 5/00(2006.01)H02K 5/18(2006.01)(54)实用新型名称散热式变频电动机机壳(57)摘要本实用新型公开了一种散热式变频电动机机壳，其包括电机底座、电机外壳、电机前端盖、冷却风罩、电机输出轴、前端盖法兰、连接条、开孔式散热片、导热衬垫、电机接线盒、风机接线盒。
电机底座位于电机外壳上，电机前端盖在电机外壳的前端与电机输出轴相连，冷却风罩在电机外壳的后端上面连有风机接线盒，前端盖法兰位于电机前端盖上并用螺丝与连接条相连固定，开孔式散热片在电机外壳上分布，导热衬垫在两个开孔式散热片之间填充并与电机外壳贴合，电机接线盒与电机外壳相连。
本实用新型能够有效地降低了电动机在工作时产生的温度和机壳本身出现裂痕的风险，提高了电动机的过载能力，使用寿命和电动机在运行过程中的安全。
权利要求书1页 说明书2页 附图3页CN 209963859 U 2020.01.17C N 209963859U权 利 要 求 书1/1页CN 209963859 U1.一种散热式变频电动机机壳，其特征在于，其包括：电机底座、电机外壳、电机前端盖、冷却风罩、电机输出轴、前端盖法兰、连接条、开孔式散热片、导热衬垫、电机接线盒、风机接线盒，电机底座位于电机外壳上，电机前端盖在电机外壳的前端与电机输出轴相连，冷却风罩在电机外壳的后端上面连有风机接线盒，前端盖法兰位于电机前端盖上并用螺丝与连接条相连固定，开孔式散热片在电机外壳上分布，导热衬垫在两个开孔式散热片之间填充并与电机外壳贴合，电机接线盒与电机外壳相连。
【CN209592570U】一种马达后盖【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920334340.6(22)申请日 2019.03.15(73)专利权人 浙江盛越电子科技有限公司地址 325608 浙江省温州市乐清市淡溪镇盛丰路1号(72)发明人 倪兴川 倪雄鹏 (74)专利代理机构 北京君恒知识产权代理事务所(普通合伙) 11466代理人 郑黎明 张强(51)Int.Cl.H01R 39/24(2006.01)H02K 5/04(2006.01)H02K 13/00(2006.01)(54)实用新型名称一种马达后盖(57)摘要本实用新型公开了一种马达后盖，包括电刷和马达机座的后盖，所述的电刷的一端固定设置有刷头，所述的电刷的另一端一体设置有端子，所述的后盖内中心对称设置有2个电刷，所述的电刷另一端的侧面一体固定设置有固定块，所述的固定块与所述的端子的一端一体固定，所述的固定块与后盖相固定，所述的端子为台阶型，所述的后盖上对称设置有贯穿的用安装端子的插孔，所述的插孔靠近后盖外侧的部分宽度大于前侧的部分；优点在于端子设置成台阶状且将台阶的前端利用刻刀向两侧分开，同时后盖上设置相对应的台阶状插孔，使得端子与插孔相抵。
其次电刷的侧面固定设置有固定块，固定块通过铆钉与后盖相固定进一步加强电刷的稳固性。
权利要求书1页 说明书2页 附图3页CN 209592570 U 2019.11.05C N 209592570U权 利 要 求 书1/1页CN 209592570 U1.一种马达后盖，包括电刷和马达机座的后盖，所述的电刷的一端固定设置有刷头，所述的电刷的另一端一体设置有端子，所述的后盖内对称设置有2个电刷，其特征在于，所述的电刷另一端的侧面一体固定设置有固定块，所述的固定块与所述的端子的一端一体固定，所述的固定块与后盖相固定，所述的端子为台阶型，所述的后盖上对称设置有贯穿的用安装端子的插孔，所述的插孔靠近后盖外侧的部分宽度大于前侧的部分。
【CN209488318U】一种微电机机壳的密封结构【专利】
权利要求书1页 说明书3页 附图2页
CN 209488318 U
CN 209488318 U
权 利 要 求 书
1/1 页
1 .一种微电机机壳的密封结构，包括电机壳体(1) ，其特征在于：所述电机壳体(1)的下 端外侧固定连接有外牙螺纹(2) ，所述电机壳体(1)下端外侧活动连接有下端盖(3)，所述下 端盖(3)内固定连接有内牙螺纹(4) ，所述电机壳体(1)上端开设有限位槽(5) ，所述电机壳 体(1)内限位槽(5)下端开设有环绕设置的第一穿孔(6) ，所述限位槽(5)内卡合连接有密封 圈(7) ，所述密封圈(7)上开设有环绕设置的第二穿孔(8) ，所述电机壳体(1)上端活动连接 有上端盖(9) ，所述上端盖(9)上端固定连接有转轴口 (10) ，所述上端盖 (9)上开设有环绕设 置的螺纹孔(11) ，所述螺纹孔(11) 、第一穿孔(6) 和第二穿孔(8)内活动连接有螺栓(12)。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920022954 .0
(22)申请日 2019 .01 .08
(73)专利权人 全南县超亚科技有限公司 地址 341899 江西省赣州市全南县工业二 园金源二路
(72)发明人 张舜 杨佳平 黄绪海 覃黄坚 陈方建
5 .根据权利要求1所述的一种微电机机壳的密封结构，其特征在于：所述第一穿孔(6)、 第二穿孔(8)和螺纹孔(11)的直径相等，且第一穿孔(6)、第二穿孔(8)和螺纹孔(11)的中心 点上下对齐。
6 .根据权利要求1所述的一种微电机机壳的密封结构，其特征在于：所述螺栓(12)设置 有4个，且螺栓(12)、第一穿孔(6)、第二穿孔(8)和螺纹孔(11)一一对应，并且螺栓(12)的高 度大于密封圈(7)和上端盖(9)的高度之和。
一种风扇电机壳体结构[实用新型专利]
![一种风扇电机壳体结构[实用新型专利]](https://img.taocdn.com/s3/m/6407aedfeefdc8d377ee3208.png)
专利名称：一种风扇电机壳体结构专利类型：实用新型专利
发明人：李海强
申请号：CN201620141644.7申请日：20160225
公开号：CN205489903U
公开日：
20160817
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种风扇电机壳体结构，包括上盖（1），上盖（1）上部设置有第一台阶座（9），第一台阶座（9）上部设置有第二台阶座（10），第二台阶座（10）上部设置有第三台阶座（11），第二台阶座（10）上设置有多个第一螺丝孔（15），第三台阶座（11）上部设置有多个加强筋（12），加强筋（12）中间位置设置有通孔（14），加强筋（12）上部设置有多个第一散热孔（13），第一台阶座（9）上设置有多个第二螺丝孔（16）；上盖（1）下部设置有内胶环（2），内胶环（2）下部设置有内铁环（3）。
该实用新型装置结构简单、美观、大方、超薄外观设计，安装方便，安全，固定性强。
申请人：李海强
地址：543101 广西壮族自治区梧州市苍梧县大坡镇大陂村城村二组37号
国籍：CN
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920657095.2
(22)申请日 2019.05.09
(73)专利权人 固安萨牌电器设备有限公司
地址 065500 河北省廊坊市固安县工业园
(72)发明人 王传柏 赵国会 程福泽
(51)Int.Cl.
H02K 5/04(2006.01)
H02K 5/18(2006.01)
(54)实用新型名称一种电机机壳结构(57)摘要本实用新型公开了一种电机机壳结构，包括机壳、前端盖和后端盖，前端盖的中心开设有穿过输出轴的通孔；所述机壳为由八片长方形铝合金板围合而成的、截面为八边形的筒状结构；机壳顶部水平铝合金板的后端设置有三相电源接线柱，与顶部水平铝合金板连接的一块上倾斜铝合金板上通过固定线夹固定压紧有速度传感器接头和温度传感器接头；所述后端盖靠近速度传感器接头和温度传感器接头的一侧设置有凹位，凹位上固定安装有插入到机壳内的速度传感器，速度传感器的输出端经过数据线与速度传感器接头连接。
本实用新型通过采用八边形结构替换传统电机的圆柱形机壳，能够在保证散热效果的基础上，大大提高了机壳的强度，为电机的可靠
稳定运行提供了保障。
权利要求书1页 说明书3页 附图4页CN 209593150 U 2019.11.05
C N 209593150
U
权 利 要 求 书1/1页CN 209593150 U
1.一种电机机壳结构，包括机壳(2)以及通过长紧固螺栓(6)分别安装在机壳前后两端的前端盖(3)和后端盖(1)，所述前端盖的中心开设有穿过输出轴(12)的通孔；其特征在于：所述机壳为由八片长方形铝合金板围合而成的、截面为八边形的筒状结构；机壳顶部水平铝合金板的后端设置有三相电源接线柱(4)，与顶部水平铝合金板连接的一块上倾斜铝合金板上通过固定线夹(11)固定压紧有速度传感器接头(9)和温度传感器接头(10)；所述后端盖靠近速度传感器接头(9)和温度传感器接头(10)的一侧设置有凹位(7)，凹位上固定安装有插入到机壳内的速度传感器(8)，速度传感器的输出端经过数据线与速度传感器接头连接。
2.根据权利要求1所述的一种电机机壳结构，其特征在于：所述机壳的八片长方形铝合金板上轴向均设置有若干条起加强以及散热作用的长条状凹槽。
3.根据权利要求1所述的一种电机机壳结构，其特征在于：所述上倾斜铝合金板的两条轴向轴向侧边处分别设置有向外突出的弧形散热凸条，所述速度传感器接头(9)和温度传感器接头(10)设置在由两条弧形散热凸条、固定线夹(11)以及上倾斜铝合金板形成的空间内。
4.根据权利要求1所述的一种电机机壳结构，其特征在于：机壳顶部水平铝合金板的中部设置有吊装用吊环(5)。
5.根据权利要求1所述的一种电机机壳结构，其特征在于：机壳顶部水平铝合金板的前端设置有标记电机信息的铭牌(14)。
6.根据权利要求1所述的一种电机机壳结构，其特征在于：所述后端盖的外端面上设置有呈放射状匀布的八条加强筋，加强筋分别朝向与其位置相对应的长方形铝合金板中部设置。
