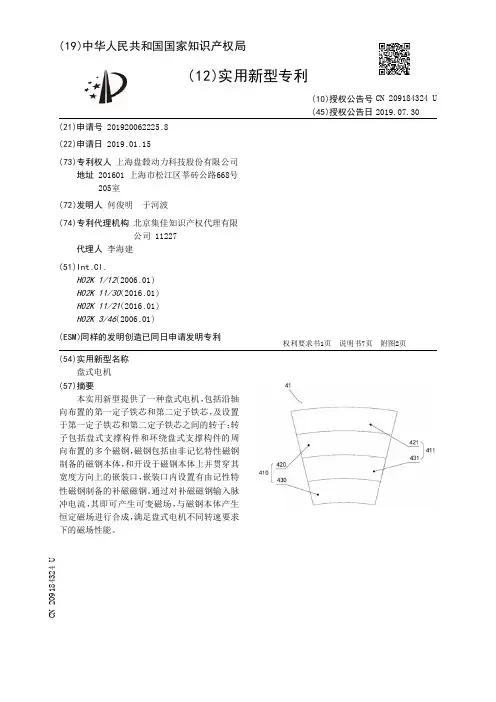

(10)授权公告号 CN 209184324 U (45)授权公告日 2019.07.30
权利要求书1页 说明书7页 附图2页
CN 209184324 U
CN 209184324 U
权 利 要 求 书
1/1 页
1 .一种盘式电机，其特征在于，包括沿轴向布置的第一定子铁芯和第二定子铁芯，及设 置于所述第一定子铁芯和所述第二定子铁芯之间的转子；
所述转子包括盘式支撑构件和环绕所述盘式支撑构件的 周向 布置的 多个磁钢 ，所述磁 钢包括由非记忆特性磁钢制备的磁钢本体，和开设于所述磁钢本体上并贯穿其宽度方向上 的嵌装口 ，所述嵌装口内设置有由记性特性磁钢制备的补磁磁钢。
2 .根据权利要求1所述的盘式电机，其特征在于，所述嵌装口包括沿所述磁钢的径向间 隔布置的多个，每个所述嵌装口内均设置有所述补磁磁钢。
5 .根据权利要求3所述的盘式电机，其特征在于，所述补磁磁钢包括设置于所述磁钢径 向内侧的第一补磁磁钢和设置于所述磁钢中部的第二补磁磁钢；所述子磁钢本体包括与所 述第一补磁磁钢和所述第二补磁磁钢交替布置的第一子磁钢本体和第二子磁钢本体。
6 .根据权利要求5所述的盘式电机，其特征在于，所述第一补磁磁钢、所述第一子磁钢 本体、所述第二补磁磁钢和所述第二子磁钢本体的弧度相同。
3 .根据权利要求2所述的盘式电机，其特征在于，所述磁钢本体由所述嵌装口分隔为多 个间隔布置的 子磁钢本体 ，所述磁 钢沿其径向的内 侧设置为所述补磁磁 钢 ，所述磁 钢沿其 径向的外侧设置有所述子磁钢本体。
4 .根据权利要求3所述的盘式电机，其特征在于，所述子磁钢本体和所述补磁磁钢沿所 述磁钢的径向方向上宽度相同。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
盘式电机转子[发明专利]
![盘式电机转子[发明专利]](https://img.taocdn.com/s3/m/137caaf96c175f0e7dd137dc.png)
专利名称：盘式电机转子
专利类型：发明专利
发明人：徐鹏,张国强,陈栋,曹恩瑞申请号：CN202010070354.9申请日：20200121
公开号：CN111211630A
公开日：
20200529
专利内容由知识产权出版社提供
摘要：本发明公开了一种盘式电机转子，其特征是，包括相对固定连接的上转子盘和下转子盘，上转子盘和下转子盘之间设有若干个配合相对的安装槽孔，安装槽孔内设有磁钢，磁钢和安装槽孔的孔壁上设有配合的限位结构。
本发明的有益之处在于：结构简单稳定，提高结构稳定性、降低工艺难度；易于实现，工序简便，减少零件数量，降低了成本，应用范围广泛；实现了转子的轻量化制造，避免了因为转子盘厚度太薄而造成无法控制平面度的问题，且大幅度减小了转子盘重量和电涡流。
申请人：杭州中豪电动科技有限公司
地址：311200 浙江省杭州市萧山区萧山经济技术开发区桥南区块鸿达路191号
国籍：CN
代理机构：杭州杭诚专利事务所有限公司
代理人：尉伟敏
更多信息请下载全文后查看。
【CN209184369U】一种盘式电机【专利】
权利要求书1页 说明书4页 附图1页
CN 209184369 U
CN 209184369 U
权 利 要 求 书
1/1 页
1 .一种盘式电机，其特征在于，包括转子轴(1)、第一壳体(2)、第一轴承(3)、第二壳体 (4) 、第二轴承(5) 、第一挡圈 (6) 和第二挡圈 (7) ；
所述 第一 轴承 (3) 安装在所述转子 轴 (1) 的 输入端 ，所述 第一 轴承 (3) 的 外圈固 定在所 述第一壳体(2)内；
实用新型内容 [0004] 有鉴于此，本实用新型的第一个目的是提供一种盘式电机，能够解决盘式电机的 转子轴因受热在轴向膨胀引起的轴承内圈松脱的问题。 [0005] 为了实现上述目的，本实用新型提供了如下方案： [0006] 一种盘式电机，包括转子轴、第一壳体、第一轴承、第二壳体、第二轴承、第一挡圈 和第二挡圈； [0007] 所述第一轴承安装在所述转子轴的输入端，所述第一轴承的外圈固定在所述第一 壳体上； [0008] 所述第二轴承安装在所述转子轴的输出端，所述第二轴承的外圈与所述第二壳体 间隙 配合 ，且所述第二 轴承的 外圈 与所述第二壳体通过所述第一 挡圈限 位 ，所述第二 轴承 的内圈与所述转子轴过盈配合，且所述第二轴承的内圈的一侧与所述转子轴的第二轴肩抵 靠，所述第二轴承的内圈的另一侧与所述转子轴通过第二挡圈限位。 [0009] 在一个具体的实施方案中，所述第一轴承的内圈与所述转子轴过盈配合，且所述 第一轴承的内圈与所述转子轴的第一轴肩抵靠。 [0010] 在另一个具体的实施方案中，所述第一挡圈和所述第二挡圈均为开口挡圈。 [0011] 在另一个具体的实施方案中，所述盘式电机还包括设置在所述第一挡圈和所述第 二轴承的外圈之间的弹性件； [0012] 所述弹性件的两侧分别抵靠所述第一挡圈和所述第二轴承的外圈，且所述弹性件 能够沿着所述第一挡圈的轴向发生弹性变形。 [0013] 在另一个具体的实施方案中，所述弹性件为橡胶弹性环。 [0014] 在另一个具体的实施方案中，所述盘式电机还包括定子总成； [0015] 所述定子总成通过螺丝安装在所述第一壳体上。 [0016] 在另一个具体的实施方案中，所述盘式电机还包括磁钢和转子背铁； [0017] 所述磁钢粘接于所述转子背铁上，所述转子背铁安装在所述转子轴上。 [0018] 在另一个具体的实施方案中，所述第一壳体和所述第二壳体通过螺栓连接。
盘式电机[实用新型专利]
![盘式电机[实用新型专利]](https://img.taocdn.com/s3/m/152cdf69d4d8d15abf234e12.png)
专利名称：盘式电机
专利类型：实用新型专利
发明人：李宗平,李长云,师广秀申请号：CN201220024569.8申请日：20120119
公开号：CN202488225U
公开日：
20121010
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种盘式电机，包括底座、固定在底座上的外壳、设置在外壳内部的转子盘，所述外壳包括相互连接的上定子盘和下定子盘，上、下定子盘配合构成扁平状的本体；上、下定子盘相对应的内侧固定有定子磁极转子盘为圆形，转子盘从圆心起径向依次包括相连接的镂空的轮毂状连接盘、轨道和转子磁极座；连接盘中部为轴套，轴套通过轴承与上、下定子盘配合；转子磁极座为圆环形；转子磁极座两面固定有与定子磁极对应的转子磁极。
可根据需要的扭矩与转速设计成任意磁极对数的结构，定子与转子外径相等，由于转子直径的增加在相同磁势能的情况下提高了轴输出扭矩。
电机磁极结构布局：转子磁极与定子磁极设计为平行方式，磁场方向由常规的径向磁场改变为轴向磁场，使磁路大幅度缩短，降低了磁损。
申请人：李宗平
地址：250353 山东省济南市济南市大学科技园紫薇路中段商务公园1号楼
国籍：CN
代理机构：济南舜源专利事务所有限公司
代理人：闫晓燕
更多信息请下载全文后查看。
一种用于盘式电机的转子结构及含有该转子结构的盘式电机[实用新型专利]
![一种用于盘式电机的转子结构及含有该转子结构的盘式电机[实用新型专利]](https://img.taocdn.com/s3/m/40ebc83350e2524de4187edb.png)
专利名称：一种用于盘式电机的转子结构及含有该转子结构的盘式电机
专利类型：实用新型专利
发明人：张泉,李婷,王平,张盟,李忠慧
申请号：CN201822105022.0
申请日：20181214
公开号：CN209497332U
公开日：
20191015
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种用于盘式电机的转子结构及含有该转子结构的盘式电机，其包括转子盖板和转子铁芯，所述转子铁芯上设置有多个沿其周向均匀布置的永磁体，所述转子盖板和所述转子铁芯之间设置有防止两者产生周向相对运动的周向限位结构。
本实用新型结构简单、加工制造方便，其通过在转子铁芯增加限位槽、转子盖板增加限位凸台并通过2者的配合从而实现了转子盖板和转子铁芯之间的周向限位，从而避免了转子磁钢倾斜导致的气隙均匀性差，气隙均匀性差引起的电磁噪音和机械噪音的技术问题。
申请人：东风电动车辆股份有限公司
地址：430056 湖北省武汉市武汉经济技术开发区沌阳大道339号东风电动车辆股份有限公司国籍：CN
代理机构：武汉开元知识产权代理有限公司
更多信息请下载全文后查看。
一种盘式电机[发明专利]
![一种盘式电机[发明专利]](https://img.taocdn.com/s3/m/5cb7068e48d7c1c709a145be.png)
专利名称：一种盘式电机
专利类型：发明专利
发明人：蒋雄志,陈松
申请号：CN201210516153.2申请日：20121130
公开号：CN103855897A
公开日：
20140611
专利内容由知识产权出版社提供
摘要：本发明公开了一种盘式电机，转子是由五个预制好的半圆形线圈交错叠加固定而成；定子包括导磁板、永磁体一、永磁体二，导磁板固定在端盖上，永磁体一与永磁体二对称固定在导磁板上。
本发明采用无铁芯的设计，避免了齿槽效应。
同时，本发明的转子只有线圈，减小了轴向长度；且质量小，定位力矩小。
申请人：常州市多维电器有限公司
地址：213000 江苏省常州市武进区洛阳镇虞桥村墅上工业区8号
国籍：CN
更多信息请下载全文后查看。
一种盘式电机[发明专利]
![一种盘式电机[发明专利]](https://img.taocdn.com/s3/m/a383301ac8d376eeafaa319b.png)
专利名称：一种盘式电机
专利类型：发明专利
发明人：章小林,何俊明,王一奇,赵鹏申请号：CN202011624598.3
申请日：20201230
公开号：CN112713670A
公开日：
20210427
专利内容由知识产权出版社提供
摘要：本发明公开了一种盘式电机，包括定子组件和转子组件，其中，定子组件包括电机端盖、固定心轴和分瓣铁芯，分瓣铁芯位于电机端盖和固定心轴之间；电机端盖与分瓣铁芯的外周形成第一腔体；分瓣铁芯的内周与固定心轴之间形成第二腔体。
本发明的盘式电机工作时，油通过喷油口进入第一腔体，一部分油沿着第一腔体继续流动，一部分油通过间隙进入第二腔体，进入第二腔体中的油一部分通过导油孔进入固定心轴内部，以冷却轴承，一部分油继续在第二腔体中流动并通过间隙回流到第一腔体中，最后由出油口流出。
上述过程中油直接与分瓣铁芯和绕组的直接接触，从而提高了分瓣铁芯的散热效率。
申请人：浙江盘毂动力科技有限公司
地址：321100 浙江省金华市兰溪经济开发区江南园区23号路
国籍：CN
代理机构：北京信远达知识产权代理有限公司
代理人：赵兴华
更多信息请下载全文后查看。
一种用于电动汽车的盘式电机[实用新型专利]
![一种用于电动汽车的盘式电机[实用新型专利]](https://img.taocdn.com/s3/m/1a72a9e452ea551811a68752.png)
专利名称：一种用于电动汽车的盘式电机专利类型：实用新型专利
发明人：史玉红,毕兰平
申请号：CN201920368904.8
申请日：20190321
公开号：CN209627143U
公开日：
20191112
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种用于电动汽车的盘式电机，包括壳体(1)、端盖(2)、制动齿轮(4)、弹性件(5)、活动杆(7)，以及与活动杆(7)连接的执行件。
制动齿轮(4)安装在盘式电机的输出轴(3)上，并与输出轴(3)静联接。
活动杆(7)与制动齿轮(4)布置在同一平面内，并与端盖(2)铰接。
活动杆(7)的一端具有与制动齿轮(4)的齿槽配合的锁止块(71)，弹性件(5)连接在壳体(1)和活动杆(7)之间。
当操纵执行件时，锁止块(71)插到制动齿轮(4)的齿槽中，当释放执行件时，锁止块(71)从制动齿轮(4)的齿槽中退出。
本实用新型提供的盘式电机具有驻车制动功能，驻车可靠，且能够大幅度地降低制动系统的成本。
申请人：浙江盘毂动力科技有限公司
地址：321100浙江省金华市兰溪经济开发区江南园区23号路
国籍：CN
代理机构：北京信远达知识产权代理有限公司
代理人：魏晓波
更多信息请下载全文后查看。
