【CN209604667U】一种简易的U型卡支撑装置【专利】
一种箱体U型组立装置[实用新型专利]
![一种箱体U型组立装置[实用新型专利]](https://img.taocdn.com/s3/m/f7f183d831126edb6e1a10e1.png)
专利名称：一种箱体U型组立装置
专利类型：实用新型专利
发明人：魏万库,王昕,李小洪,张海清,汤泽银,文江飞,张科申请号：CN201620291008.2
申请日：20160408
公开号：CN205702984U
公开日：
20161123
专利内容由知识产权出版社提供
摘要：本实用新型适用于装配工具技术领域，提供了一种箱体U型组立装置。
它包括用于放置组立板坯的胎架、立架、第一耳钩、第二耳钩、耳钩锁紧组件和夹板机构。
立架垂直固定在胎架上，第一耳钩和第二耳钩均通过耳钩锁紧组件垂直锁紧于立架上，第一耳钩与立架之间组合成第一卡位，夹板机构连接在第二耳钩上，并与第二耳钩之间组合成第二卡位。
本实用新型将组立板坯垂直放置在胎架上，通过耳钩锁紧组件将第一耳钩锁紧，可将其中一个组立板坯垂直固定在第一卡位内；通过耳钩锁紧组件将第二耳钩锁紧，并通过夹板机构与第二耳钩组合成的第二卡位将另一个组立板坯进行垂直固定，从而能够方便地对组立板坯进行焊接成U型箱体，提高箱体的U型组立效率和精度。
申请人：中建钢构有限公司
地址：518000 广东省深圳市福田区车公庙滨河大道深业泰然水松大厦17层17A号
国籍：CN
代理机构：深圳市恒申知识产权事务所(普通合伙)
代理人：陈健
更多信息请下载全文后查看。
一种便携式可调节的电脑支架[发明专利]
![一种便携式可调节的电脑支架[发明专利]](https://img.taocdn.com/s3/m/0da2eeb13c1ec5da51e27095.png)
专利名称：一种便携式可调节的电脑支架专利类型：发明专利
发明人：张博晨
申请号：CN201310353546.0
申请日：20130809
公开号：CN104344167A
公开日：
20150211
专利内容由知识产权出版社提供
摘要：本发明公开了一种便携式可调节的电脑支架，包括U型支撑架，所述U型支撑架的两个U型支脚之间通过转动轴固定有搁置板，所述搁置板的两端分别通过螺钉固定有固定件，所述U型支撑架的两个U型支脚的侧棱上开设有与转动轴一端设有的滑块相匹配的滑槽。
本发明结构简单，易调节，使用时，可将支撑架翻转放置于桌面上，将电脑放置于搁置板上并通过固定件固定，通过滑动转动轴来调节电脑的高度，满足不同使用者的不同需求，操作灵活，此外，本发明的结构符合电脑包的构造，使用完毕后，可放置于电脑包内进行携带，方便快捷。
申请人：西安开能数字信息技术有限责任公司
地址：710075 陕西省西安市高新区高新五路七号大天科技A座210室
国籍：CN
更多信息请下载全文后查看。
【CN209790526U】一种带支撑机构的输液针装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920189286.0(22)申请日 2019.02.11(73)专利权人 中国人民解放军联勤保障部队第九八九医院地址 471000 河南省洛阳市涧西区华夏西路2号(72)发明人 王晓坤 姚娜 李景晓 (74)专利代理机构 洛阳高智达知识产权代理事务所(普通合伙) 41169代理人 李世平(51)Int.Cl.A61M 5/158(2006.01)(54)实用新型名称一种带支撑机构的输液针装置(57)摘要一种带支撑机构的输液针装置，支撑座的后方设置推板，支撑座的圆心处设置通孔，通孔内设置橡胶圈，橡胶圈的空腔内设置输液针，输液针的后端设置输液管，支撑座的表面设置两对凹槽，凹槽的两侧内壁设置一对滑槽，滑槽的前端两侧对称设置一对定位孔，凹槽内设置支撑板，支撑板的前方设置吸盘，吸盘与支撑板之间设置球头支架，支撑板前端两侧设置两个圆柱形凹槽，所述的圆柱形凹槽与支撑板后端两侧设置两对滑杆，位于支撑板前端的滑杆与圆柱形凹槽的底面之间设置弹簧，推板与支撑板的后端之间设置连接杆；本实用新型能够使输液针保持指定的角度固定于患者的颈部，极大的减少了针头在操作过程中发生偏移的机率，结构简单，设计巧妙，操作方便。
权利要求书1页 说明书2页 附图1页CN 209790526 U 2019.12.17C N 209790526U权 利 要 求 书1/1页CN 209790526 U1.一种带支撑机构的输液针装置，是由：支撑座(1)、橡胶圈(1.1)、滑槽(1.2)、定位孔(1.3)、输液针(2)、输液管(2.1)、刻度(2.2)、支撑板(3)、滑杆(3.1)、弹簧(3.2)、推板(4)、连接杆(5)、吸盘(6)、球头支架(7)构成；其特征在于：支撑座(1)为圆台形，支撑座(1)的后方设置圆环形的推板(4)，支撑座(1)的圆心处设置通孔，通孔内设置空腔圆柱形的橡胶圈(1.1)，橡胶圈(1.1)的空腔内设置输液针(2)，输液针(2)的前后两端分别露出支撑座(1)的前端面、推板(4)的后端面，输液针(2)的后端设置输液管(2.1)，支撑座(1)的外周表面以圆心为中心对称设置两对凹槽，凹槽的两侧内壁设置一对滑槽(1.2)，滑槽(1.2)的前端两侧对称设置一对定位孔(1.3)，凹槽内设置支撑板(3)，支撑板(3)的前方设置吸盘(6)，吸盘(6)的后端与支撑板(3)的前端之间设置球头支架(7)，吸盘(6)通过球头支架(7)与支撑板(3)连为一体，支撑板(3)前端两侧对称设置两个圆柱形凹槽，所述的圆柱形凹槽与支撑板(3)后端两侧对称设置两对滑杆(3.1)，滑杆(3.1)的前端位于滑槽(1.2)内，位于支撑板(3)前端的滑杆(3.1)的后端与圆柱形凹槽的底面之间设置弹簧(3.2)，推板(4)与支撑板(3)的后端之间设置倾斜的连接杆(5)，推板(4)通过支撑板(3)、连接杆(5)与支撑座(1)连为一体，支撑座(1)和推板(4)为同心圆。
【CN209539946U】一种支撑式皮带轮防动装置【专利】
3 .根据权利要求1所述的一种支撑式皮带轮防动装置，其特征在于：所述蜗轮蜗杆机构 包括蜗杆（8），所述蜗杆（8）的两端分别加工有第一螺杆（19）和第二螺杆（20），所述蜗杆（8） 支撑安装在支撑箱体（9）上，所述支撑箱体（9）上安装有用于和蜗杆（8）相配合的蜗轮（21）， 所述蜗轮（21）所在的主轴上安装有转动手轮（10）。
代理人 李登桥
(51)Int .Cl . F16H 7/18(2006 .01) F16H 7/14(2006 .01)
(10)授权公告号 CN 209539946 U (45)授权公告日 2019.10.25
( 54 )实用新型名称 一种支撑式皮带轮防动装置
( 57 )摘要 本实 用新型公 开了一 种支撑式 皮带 轮防 动
4 .根据权利要求1所述的一种支撑式皮带轮防动装置，其特征在于：所述端头连接杆 （7）的一端加工有第二销轴孔（14），另一端加工有第一内螺纹孔（15）；所述第一内螺纹孔 （15）与蜗轮蜗杆机构的第一螺杆（19）相配合。
5 .根据权利要求1所述的一种支撑式皮带轮防动装置，其特征在于：所述中部连接杆 （11）的中心位置加工有第三销轴孔（18），在中部连接杆（11）的两端分别加工有第二内螺纹 孔（16）和第三内螺纹孔（17）。
装置 ，它包括呈对 角布置的四 个三 角制动块 ，所 述三角制动块的其中一个侧壁上固定有两块对 称布置的夹紧板，与夹紧板相邻的侧壁上垂直固 定有铰接座；呈对角布置的两个三角制动块之间 通过顶紧机构相连 ；所述顶紧机构包括通过第一 销轴铰接在铰接座上的端头连接杆，所述端头连 接杆的另一端与蜗轮蜗杆机构相连，所述蜗轮蜗 杆机构的 另一端通过中 部连接杆 与 另一个呈对 称布置的蜗轮蜗杆机构相连接。此装置是在皮带 轮传动系统检修和维护期间使用的 ，安装在皮带 轮和皮带之间 ，避免了由于皮带轮传动系统的误 动，造成的人员受伤，保障了作业人员的安全。
一种U型支架的加工装置[实用新型专利]
![一种U型支架的加工装置[实用新型专利]](https://img.taocdn.com/s3/m/1f9c61f59fc3d5bbfd0a79563c1ec5da50e2d69c.png)
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 202020913592.7(22)申请日 2020.05.26(73)专利权人 山东兖州煤矿机械有限公司地址 272100 山东省济宁市兖州区酒仙桥街道古城村258号(72)发明人 相吉安 于天雷 郭良姊 (74)专利代理机构 北京同辉知识产权代理事务所(普通合伙) 11357代理人 于晶晶(51)Int.Cl.B21D 7/06(2006.01)(54)实用新型名称一种U型支架的加工装置(57)摘要本实用新型公开了一种U型支架的加工装置，该加工装置包括设有U型凹槽的伸缩挤压件和用于与所述伸缩挤压件的U型凹槽配合将U型支架加工材料挤压为U型的U型凸件，所述U型凸件与所述伸缩挤压件的U型凹槽相对设置，所述伸缩挤压件与所述U型凸件之间留有放置U型支架加工材料的空间，所述伸缩挤压件上连接有用于驱动伸缩挤压件向U型凸件方向移动的驱动组件。
该U型支架的加工装置能够精确的加工出U型支架所需要的弯度，省时省力。
权利要求书1页 说明书3页 附图1页CN 212494712 U 2021.02.09C N 212494712U1.一种U型支架的加工装置，其特征在于，包括设有U型凹槽的伸缩挤压件和用于与所述伸缩挤压件的U型凹槽配合将U型支架加工材料挤压为U型的U型凸件，所述U型凸件与所述伸缩挤压件的U型凹槽相对设置，所述伸缩挤压件与所述U型凸件之间留有放置U型支架加工材料的空间，所述伸缩挤压件上连接有用于驱动伸缩挤压件向U型凸件方向移动的驱动组件。
2.根据权利要求1所述的U型支架的加工装置，其特征在于，所述驱动组件为液压缸，所述伸缩挤压件与液压缸的活塞杆连接。
3.根据权利要求1所述的U型支架的加工装置，其特征在于，所述伸缩挤压件U型凹槽的槽底部设为中间向外突起的弧形结构，所述U型凸件与伸缩挤压件U型凹槽的相对面设为弧形结构，所述伸缩挤压件U型凹槽槽底部的弧形结构与U型凸件的弧形结构相匹配。
【CN209736462U】一种U型卡折弯模具【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920351746.5(22)申请日 2019.03.20(73)专利权人 河南奥诚电力设备有限公司地址 462000 河南省漯河市召陵区召陵镇久寨徐村北1.5公里处(72)发明人 张科研 姜耀华 李伟浩 (74)专利代理机构 北京佐行专利代理事务所(特殊普通合伙) 11683代理人 王占愈(51)Int.Cl.B21D 37/10(2006.01)(54)实用新型名称一种U型卡折弯模具(57)摘要本实用新型提出一种U型卡折弯模具，包括上模板、下模板、凸模体、凹模体；所述凸模体固定设置在上模板下，凹模体固定设置在具有通孔的下模板上；所述凸模体下端固定设置有冲头；所述凹模体内固定设置支撑体，支撑体内设置有下料孔，支撑体外周设置弹簧，弹簧的顶端固定有具有冲孔的成型底板；所述通孔、下料孔、冲孔和冲头同轴。
所述U型卡折弯模具能够快速完成U型卡的折弯和冲孔，提升U型卡生产效率，并且利于U型卡加工过程的自动化送料和取件，实现以较低成本使U型卡加工的无人作业。
权利要求书1页 说明书2页 附图2页CN 209736462 U 2019.12.06C N 209736462U权 利 要 求 书1/1页CN 209736462 U1.一种U型卡折弯模具，包括上模板、下模板、凸模体、凹模体；所述凸模体固定设置在上模板下，凹模体固定设置在具有通孔的下模板上；其特征是所述凸模体下端固定设置有冲头；所述凹模体内固定设置支撑体，支撑体内设置有下料孔，支撑体外周设置弹簧，弹簧的顶端固定有具有冲孔的成型底板；所述通孔、下料孔、冲孔和冲头同轴。
2.根据权利要求1所述的一种U型卡折弯模具，其特征是所述下模板上凹模体的上方固定设置有挡板连接杆，挡板连接杆上端固定退料挡板。
3.根据权利要求1所述的一种U型卡折弯模具，其特征是所述凸模体下端设置的冲头为多个，与多个冲头相对应，所述凹模体内设置有与相应冲头相配合的支撑体、弹簧、成型底板，下模板上也设置多个相对应的通孔。
一种支撑装置[实用新型专利]
![一种支撑装置[实用新型专利]](https://img.taocdn.com/s3/m/daa11ff9f18583d04864597a.png)
专利名称：一种支撑装置
专利类型：实用新型专利
发明人：卢邦福
申请号：CN201620392862.8申请日：20160504
公开号：CN205651322U
公开日：
20161019
专利内容由知识产权出版社提供
摘要：本专利申请公开了一种支撑装置，针对有技术中的支撑装置无法固定支撑多个规格的轴类零件的技术问题，提出本方案中的一种支撑装置，包括支架，支架上开有开口朝上的通槽；还包括卡夹，所述卡夹为呈U型弯曲的片状材料，并用于卡接在所述支架上；所述卡夹上开有与所述通槽对齐并可供轴类零件穿过的U型固定通槽；该U型固定通槽的开口朝上，U型固定通槽底部为圆弧形。
本方案具有节约生产成本的技术效果。
申请人：重庆芦霖建材厂
地址：400056 重庆市巴南区南泉街道和平村梁家边组
国籍：CN
代理机构：重庆强大凯创专利代理事务所(普通合伙)
代理人：陈家辉
更多信息请下载全文后查看。
【CN209604045U】一种新型U型钢支架捆绑装置【专利】

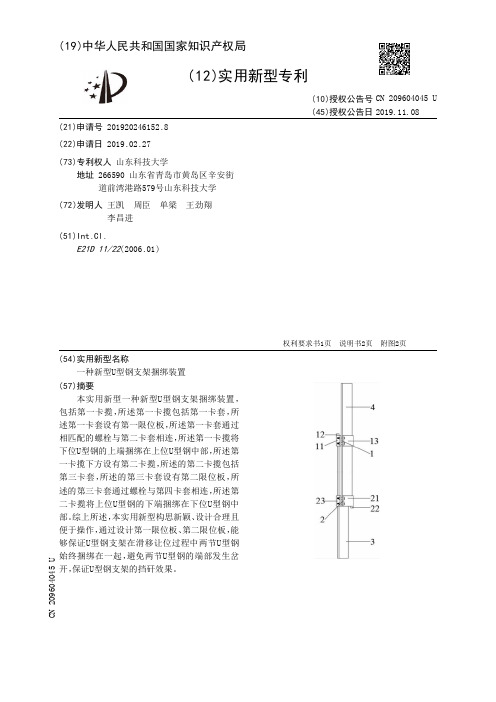

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920246152.8(22)申请日 2019.02.27(73)专利权人 山东科技大学地址 266590 山东省青岛市黄岛区辛安街道前湾港路579号山东科技大学(72)发明人 王凯 周臣 单梁 王劲翔 李昌进 (51)Int.Cl.E21D 11/22(2006.01)(54)实用新型名称一种新型U型钢支架捆绑装置(57)摘要本实用新型一种新型U型钢支架捆绑装置，包括第一卡揽，所述第一卡揽包括第一卡套，所述第一卡套设有第一限位板，所述第一卡套通过相匹配的螺栓与第二卡套相连，所述第一卡揽将下位U型钢的上端捆绑在上位U型钢中部，所述第一卡揽下方设有第二卡揽，所述的第二卡揽包括第三卡套，所述的第三卡套设有第二限位板，所述的第三卡套通过螺栓与第四卡套相连，所述第二卡揽将上位U型钢的下端捆绑在下位U型钢中部。
综上所述，本实用新型构思新颖、设计合理且便于操作，通过设计第一限位板、第二限位板，能够保证U型钢支架在滑移让位过程中两节U型钢始终捆绑在一起，避免两节U型钢的端部发生岔开，保证U型钢支架的挡矸效果。
权利要求书1页 说明书2页 附图2页CN 209604045 U 2019.11.08C N 209604045U权 利 要 求 书1/1页CN 209604045 U1.一种新型U型钢支架捆绑装置，其特征在于，包括第一卡揽（1），所述第一卡揽（1）包括第一卡套（11），所述第一卡套（11）设有第一限位板（12），所述第一卡套（11）通过相匹配的螺栓（5）与第二卡套（13）相连，所述第一卡揽（1）将下位U型钢（3）的上端捆绑在上位U型钢（4）中部，所述第一卡揽（1）下方设有第二卡揽（2），所述的第二卡揽（2）包括第三卡套（21），所述的第三卡套（21）设有第二限位板（22），所述的第三卡套（21）通过螺栓（5）与第四卡套（23）相连，所述第二卡揽（2）将上位U型钢（4）的下端捆绑在下位U型钢（3）中部。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5 .根据权利要求3所述的一种简易的U型卡支撑装置，其特征在于 ,所述支撑块（6）靠近 长槽（2）的一端焊接有滑块（13），且滑块（13）滑动连接在长槽（2）内。
说 明 书
1/3 页
一种简易的U型卡支撑装置
技术领域 [0001] 本实用新型涉及管道安装技术领域，尤其涉及一种简易的U型卡支撑装置。
背景技术 [0002] 在常规的管道安装过程中，一般将管道放置在角钢板上，并在角钢上钻出U型卡箍 的安装孔，然后将U型卡箍穿过安装孔，同时卡箍套在管道上，通过对U型卡箍进行紧固达到 紧固管道的作用； [0003] 而这就对孔间距尺寸要求较高，孔间距过大或过小均会导致后序U型卡安装困难 甚至无法安装，且对孔位尺寸要求较高若偏差大，可能无法起到紧固作用。
权利要求书1页 说明书3页 附图2页
CN 209604667 U
CN 209604667 U
权 利 要 求 书
1/1 页
1 .一种简易的U型卡支撑装置，包括角钢板（1），其特征在于，所述角钢板（1）上开设有 长槽（2），所述角钢板（1）上放置有多个管道，所述长槽（2）上位于管道两侧的位置均安装有 U型卡箍（4），且U型卡箍（4）据套接在管道上，所述U型卡箍（4）的两端均穿过长槽（2）并螺纹 连接有定位螺母（3），所述定位螺母（3）位于长槽（2）相对管道的一侧。
(74)专利代理机构 郑州浩翔专利代理事务所 (特殊普通合伙) 41149
代理人 边延松
(51)Int .Cl . F16L 3/04(2006 .01)
(10)授权公告号 CN 209604667 U (45)授权公告日 2019.11.08
( 54 )实用新型名称 一种简易的U型卡支撑装置
( 57 )摘要 本实用新型公开了一种简易的U用新型的目的是为了解决现有技术中管道紧固安装孔间距不易控制，容易导 致无法对管道起到紧固的问题，而提出的一种简易的U型卡支撑装置。 [0005] 为了实现上述目的，本实用新型采用了如下技术方案： [0006] 一种简易的U型卡支撑装置，包括角钢板，所述角钢板上开设有长槽，所述角钢板 上放置有多个管道 ，所述长槽上位于管道两侧的 位置均安装有U型卡箍 ，且U型卡箍据套接 在管道上，所述U型卡箍的两端均穿过长槽并螺纹连接有定位螺母，所述定位螺母位于长槽 相对管道的一侧。 [0007] 优选地，所述长槽采用角钢板上采用T型槽设计，所述定位螺母位于T型槽宽度较 宽的一侧。 [0008] 优选地，所述角钢板上位于钢管的两侧均连接有支撑块，两个所述支撑块上均焊 接有螺纹杆 ，两个所述螺纹杆上滑动套接有滑动块 ，两个所述滑动块之间共同 焊接有弧形 卡箍，两个所述滑动块远离支撑块的一端且位于螺纹杆上螺纹连接有紧固螺母。 [0009] 优选地，所述螺纹杆上位于滑动块与支撑块之间的杆体套接有弹簧，且滑动块与 螺纹杆不螺纹连接。 [0010] 优选地，所述支撑块靠近长槽的一端焊接有滑块，且滑块滑动连接在长槽内。 [0011] 优选地，所述滑块的两侧均开设有矩形槽，所述角钢板对应矩形槽的位置开设有 相同的矩形槽，两个所述矩形槽均贯穿角钢板，两个所述矩形槽内滑动连接有定位条。 [0012] 本实用新型与现有技术相比具有以下好处： [0013] 1、本实用新型将传统的安装孔改为长槽，使得U型卡箍两端的定位不受安装孔的 限 制 ，使得安装时 精度要求更低 ，更 加省时 省工 ，降 低操作要求 ，使得 钢管安装时不仅更 加 方便且保证了稳定性，降低了返工机率； [0014] 2、通过本实施例二，使得弧形卡箍可以进行上下调节，使得弧形卡箍与钢管配合 的更加紧密 ，钢管的稳定性更高 ，同时通过定位条配合滑块和角钢板上的矩形槽 ，使得支撑 块的稳定更加方便，使得钢管的定位紧固效率更高，操作更加简单快捷。
2 .根据权利要求1所述的一种简易的U型卡支撑装置，其特征在于，所述长槽（2）采用角 钢板（1）上采用T型槽设计，所述定位螺母（3）位于T型槽宽度较宽的一侧。
3 .根据权利要求1所述的一种简易的U型卡支撑装置，其特征在于，所述角钢板（1）上位 于钢管的两侧均连接有支撑块（6），两个所述支撑块（6）上均焊接有螺纹杆（10），两个所述 螺纹杆（10）上滑动套接有滑动块（8），两个所述滑动块（8）之间共同焊接有弧形卡箍（5），两 个所述滑动块（8）远离支撑块（6）的一端且位于螺纹杆（10）上螺纹连接有紧固螺母（9）。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920026877 .6
(22)申请日 2019 .01 .08
(73)专利权人 中原环保郑州设备工程科技有限 公司
地址 450000 河南省郑州市新密市西大街 办事处嵩山大道西段1137号
(72)发明人 孔祥荣 李卫东 刘恒伟 马璇 孔舒童 侯岳 赵迎乐 田宁
6 .根据权利要求5所述的一种简易的U型卡支撑装置，其特征在于 ,所述滑块（13）的两 侧均开设有矩形槽（11），所述角钢板（1）对应矩形槽（11）的位置开设有相同的矩形槽（11）， 两个所述矩形槽（11）均贯穿角钢板（1），两个所述矩形槽（11）内滑动连接有定位条（12）。
2
CN 209604667 U
置，包括角钢板，所述角钢板上开设有长槽，所述 角钢板上放置有多个管道，所述长槽上位于管道 两侧的位置均安装有U型卡箍 ，且U型卡箍据套接 在管道上 ，所述U型卡箍的 两端均穿过长槽并螺 纹连接有定位螺母，所述定位螺母位于长槽相对 管道的一侧。本实用新型将传统的安装孔改为长 槽，使得U型卡箍两端的定位不受安装孔的限制， 使得安装时 精度要求更 低 ，更 加省时 省工 ，降 低 操作要求，使得钢管安装时不仅更加方便且保证 了稳定性，降低了返工机率。
