电气控制柜技术协议书
0.4KV-MNS低压开关柜技术协议
有限公司园区热电联产项目40０V低压开关柜技术协议需方:有限公司供方：电气有限公司签订日期:2011年１0月09日ﻬ１．1总则１。
1。
１本协议适用于有限公司园区热电联产项目及相关范围内380/2２0Ｖ低压开关柜的技术和有关方面的要求，其中包括技术指标、性能、结构、试验等要求,还包括资料交付及技术文件要求等．1。
1．2本协议提出的是最低限度的技术要求，并未对一切技术细节做出规定,也未充分引述有关标准和规范的条文，供方应保证提供符合国家或国际标准和本协议的优质产品。
若供方所使用的标准与本协议所使用的标准不一致时，按较高标准执行。
1.1.3 如供方没有以书面形式对本协议的条文提出异议，那么需方就可以认为供方提供的产品完全满足本协议的要求。
1.1.４本协议为订货合同的附件，与合同正文具有同等效力。
1．1.5在签订合同之后,到供方开始制造之日的这段时间内,需方有权提出因规范、标准和规程发生变化而产生的一些补充修改要求,供方应遵守这个要求。
1.1。
6本协议未尽事宜,双方协商解决。
１.２供方的工作范围供方至少必须按下列项目提供低压开关柜及其配套设备和相应服务: a。
设计b. 制造ｃ. 装配d. 工厂清洗和涂层e．材料试验f。
设计试验g. 生产试验h。
包装i。
检验j。
运输及现场交货k．协助安装2技术标准2。
1 引用标准《低压成套开关设备和控制设备》ＩEC—439《工厂组装的低压开关设备和控制设备装置对母线干扰系统的补充要求》ＩE Ｃ-43９—2《外壳防护等级的分类》ＩEC-52９《低压成套开关设备》GB72５1《低压电器外壳防护等级》GB4942.2《低压空气式隔离器开关隔离开关及熔断器组合电器》JB4０1２2。
2 如果法规和标准的要求低于供方的标准时,供方可以提出书面意见提请需方许可，同时,供方应提供技术先进和更可靠的设计及材料。
２。
3 若指定的标准、法规和本技术协议之间发生任何明显差异时,供方必须以书面的形式向需方提出这些差异的解决办法。

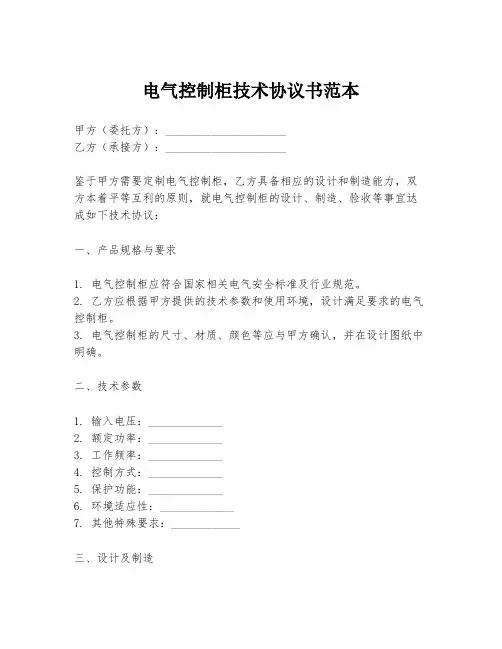

电气控制柜技术协议书范本
电气控制柜技术协议书范本甲方（委托方）：_____________________乙方（承接方）：_____________________鉴于甲方需要定制电气控制柜，乙方具备相应的设计和制造能力，双方本着平等互利的原则，就电气控制柜的设计、制造、验收等事宜达成如下技术协议：一、产品规格与要求1. 电气控制柜应符合国家相关电气安全标准及行业规范。
2. 乙方应根据甲方提供的技术参数和使用环境，设计满足要求的电气控制柜。
3. 电气控制柜的尺寸、材质、颜色等应与甲方确认，并在设计图纸中明确。
二、技术参数1. 输入电压：_____________2. 额定功率：_____________3. 工作频率：_____________4. 控制方式：_____________5. 保护功能：_____________6. 环境适应性：_____________7. 其他特殊要求：____________三、设计及制造1. 乙方负责电气控制柜的详细设计工作，并提供设计图纸供甲方审核。
2. 乙方应保证设计图纸的准确性和完整性，确保产品满足甲方的技术要求。
3. 乙方应使用符合标准的材料和配件进行制造。
4. 乙方应保证制造过程的质量控制，确保产品符合设计要求。
四、验收标准1. 电气控制柜的验收应按照本协议书的技术参数和设计图纸进行。
2. 甲方有权对产品进行现场验收，乙方应提供必要的协助。
3. 验收不合格的产品，乙方应在规定时间内无偿整改至符合要求。
五、质量保证1. 乙方应提供至少一年的产品质量保证期。
2. 在质量保证期内，因乙方原因造成的产品故障或损坏，乙方应负责免费维修或更换。
3. 乙方应提供必要的技术支持和售后服务。
六、交货时间与地点1. 交货时间：乙方应在合同签订后___天内完成产品制造并交付甲方。
2. 交货地点：____________________________七、违约责任1. 如乙方未能按时交付产品，应按照合同总价的___%支付违约金。

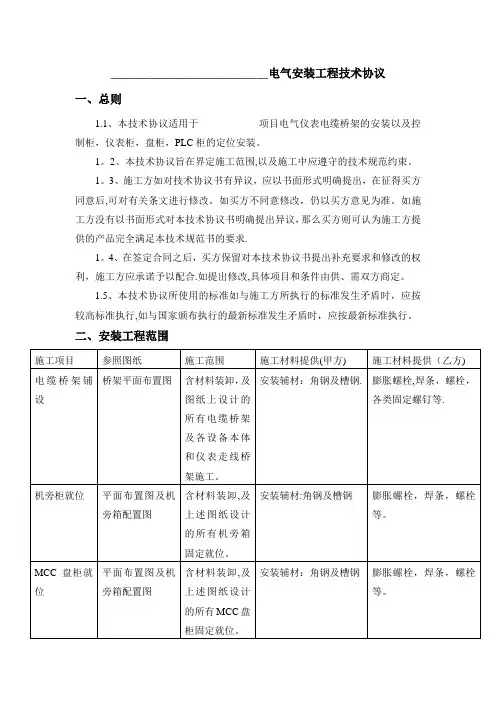

电气安装工程技术协议
___________________________电气安装工程技术协议一、总则1.1、本技术协议适用于____________项目电气仪表电缆桥架的安装以及控制柜，仪表柜，盘柜，PLC柜的定位安装。
1。
2、本技术协议旨在界定施工范围,以及施工中应遵守的技术规范约束。
1。
3、施工方如对技术协议书有异议，应以书面形式明确提出，在征得买方同意后,可对有关条文进行修改。
如买方不同意修改，仍以买方意见为准。
如施工方没有以书面形式对本技术协议书明确提出异议，那么买方则可认为施工方提供的产品完全满足本技术规范书的要求.1。
4、在签定合同之后，买方保留对本技术协议书提出补充要求和修改的权利，施工方应承诺予以配合.如提出修改,具体项目和条件由供、需双方商定。
1.5、本技术协议所使用的标准如与施工方所执行的标准发生矛盾时，应按较高标准执行,如与国家颁布执行的最新标准发生矛盾时，应按最新标准执行。
二、安装工程范围三、技术要求3。
1 电缆桥架和支架的安装电缆桥架包含的结构品种有：直线段、水平弯通、水平三通、水平四通垂直三通、垂直四通、上、下弯通、变径直通等。
附件有直连板、变宽板、变高板、伸缩板、弯接板、上下连接板、盖板、隔板、压板、终端板、引下件、竖件、紧固件等.另外还有立柱、托臂、吊架，其它固定支架及附件等，施工时提前将电缆桥架安装图及安装技术要求说明提供施工人。
电缆桥架是集中电缆走向的主要通道之一，施工程序如下:在敷设的构筑物上定位划线→选用与设计相符的电缆桥架,检查其规格型号与质量→固定支架：包括立柱、托臂→安装桥架,并妥善保管护盖，等电缆放完后加盖→完善油漆。
电缆支架安装顺序为:根椐设计图纸选料、下料→制作支架→安装支架→焊接地线,补刷油漆安装桥架时，电缆梯架（托架)及其支架（吊）架、连接件和附件的质量应符合要求，其规格、支吊跨距、防腐类型应符合设计要求。
每个梯型的支吊架的固定要牢固，连接板螺栓应紧固螺母应低于梯架的外侧。
电气柜订购合同模板
电气柜订购合同模板甲方：（以下简称“甲方”）地址：法定代表人：电话：传真：邮箱：乙方：（以下简称“乙方”）地址：法定代表人：电话：传真：邮箱：鉴于甲方有购买电气柜的需求，乙方具有生产和销售电气柜的能力和资质，双方在平等、自愿的基础上，经友好协商，达成以下协议：第一条产品信息1.1 产品名称：电气柜1.2 型号：根据双方协商确定1.3 规格：根据实际需要确定1.4 数量：根据双方协商确定1.5 价格：根据报价单中的价格确定第二条交付日期2.1 乙方应在双方签订本合同后15个工作日内完成生产并交付至甲方指定地点。
第三条付款方式3.1 甲方应在收到乙方发出的正式发票后的15个工作日内，按照合同价款的百分之五十支付预付款，剩余的百分之五十在乙方交付产品后的15个工作日内支付。
第四条质量保证4.1 产品符合国家相关标准和行业标准，保证产品的质量及安全可靠性。
4.2 乙方应对产品提供一年的质量保证期，自产品交付之日起算。
第五条知识产权5.1 双方共同保护产品的知识产权，未经许可，不得擅自复制、仿制、篡改产品。
第六条违约责任6.1 若任何一方未能履行本合同约定的义务，应承担违约责任，对方有权要求赔偿相应的损失。
6.2 因不可抗力因素导致产品延迟交付的，应根据实际情况适当延期，延迟期间不计罚金。
6.3 如发生争议，双方应友好协商解决，协商不成的，应提交相关仲裁机构处理。
第七条知情保密7.1 双方对合同中所涉及的商业秘密和对方的经营信息保密。
7.2 未经对方同意，任何一方不得将合同中的信息透露给第三方。
第八条合同解释8.1 本合同自双方签字盖章之日起生效，自产品交付之日起终止。
甲方（盖章）：乙方（盖章）：签订日期：签订日期：以上为电气柜订购合同模板，如有需要请根据实际情况修改内容后签订。
电气控制柜技术协议书
电气控制柜技术协议书甲方（采购方）：＿____地址：＿____联系电话：＿____乙方（供应方）：＿____地址：＿____联系电话：＿____鉴于甲方拟采购电气控制柜，乙方具备提供该产品的能力和资质，为明确双方在产品供应过程中的权利和义务，确保产品质量和技术要求得到满足，经甲乙双方友好协商，达成以下技术协议：一、产品名称、型号及数量产品名称：电气控制柜型号：＿____数量：＿____二、产品用途及使用环境1、产品用途电气控制柜主要用于控制和分配电能，实现对电气设备的启停、保护、监测和控制等功能。
2、使用环境（1）环境温度：＿____℃至_____℃（2）相对湿度：＿____%至_____%（3）海拔高度：不超过_____米（4）安装场所：室内，无腐蚀性气体、无强烈振动和冲击三、技术规格及要求1、电气控制柜的总体要求（1）柜体采用优质冷轧钢板制作，厚度不小于_____mm，表面进行喷塑处理，具有良好的防锈、防腐性能。
（2）柜门应具有良好的密封性，门锁牢固可靠。
（3）柜体结构应坚固，具有足够的强度和刚度，能够承受运输和安装过程中的冲击和振动。
2、电气元件的选择与配置（1）选用国内外知名品牌的电气元件，如断路器、接触器、继电器、熔断器等，确保产品质量和可靠性。
（2）电气元件的规格和型号应根据实际控制需求进行合理配置，满足电气设备的运行要求。
3、布线与接线（1）内部布线应整齐、规范，采用线槽或线管进行防护，避免电线裸露。
（2）接线端子应牢固可靠，标识清晰，便于维护和检修。
4、控制系统（1）控制系统应采用先进的控制技术，如 PLC 控制、触摸屏控制等，实现自动化控制和智能化管理。
（2）控制系统应具备完善的保护功能，如过载保护、短路保护、欠压保护、过压保护等，确保电气设备的安全运行。
5、人机界面（1）配备触摸屏或操作面板，界面友好，操作简便，能够实时显示电气设备的运行状态和参数。
（2）操作按钮和指示灯布局合理，标识清晰，易于识别和操作。
控制柜维修合同范本
控制柜维修合同范本甲方：__________乙方：__________根据《中华人民共和国合同法》及相关法律法规的规定，甲乙双方在平等、自愿、公平、诚实信用的原则基础上，就甲方委托乙方进行控制柜维修事宜，经充分协商，达成以下协议：一、维修内容1. 甲方将位于__________的控制柜（以下简称设备）委托乙方进行维修。
2. 乙方负责对设备的电气系统、机械结构、控制系统等进行全面检测、维修和调试，确保设备维修后的性能、功能达到维修前的水平。
二、维修期限1. 乙方向甲方承诺，自合同签订之日起，____个工作日内完成设备的维修工作。
2. 如因乙方原因导致维修周期延长，乙方应承担相应的违约责任。
三、维修费用1. 甲方向乙方支付的控制柜维修费用为人民币____元（大写：_________________________元整）。
2. 乙方在收到甲方支付的维修费用后，向甲方提供正规发票。
四、验收标准1. 设备维修验收应由甲乙双方共同进行，验收标准为设备维修后的性能、功能达到维修前的水平。
2. 甲方应在设备维修完成后____个工作日内对维修结果进行验收，并将验收意见书面通知乙方。
五、保修期限1. 乙方对设备维修后的性能、功能承担____个月的保修责任。
2. 在保修期内，如设备出现同一故障，乙方应无偿提供维修服务。
六、违约责任1. 乙方未按约定时间完成维修工作的，应按照延迟交付的天数向甲方支付违约金，违约金计算方式为：延迟交付的天数× 维修费用的日万分之五。
2. 乙方维修的设备存在质量问题，乙方应承担相应的赔偿责任。
七、争议解决1. 本合同的签订、履行、解释及争议解决均适用中华人民共和国法律。
2. 双方在履行合同过程中发生的争议，应首先通过友好协商解决；协商不成的，可以向有管辖权的人民法院起诉。
八、其他约定1. 本合同一式两份，甲乙双方各执一份。
2. 本合同自甲乙双方签字（或盖章）之日起生效。
甲方（盖章）：__________ 乙方（盖章）：__________代表（签名）：__________ 代表（签名）：__________签订日期：____年____月____日（注：本范本为参考模板，具体内容需根据实际情况进行调整和补充。
380V变频配电柜技术规范书
xxxxx矿业XXX金矿二期原生矿工程380V变频配电柜技术规范书xxxxx矿业有限公司2013年11月目录第一章技术规范 (1)第二章供货范围 (15)第三章技术资料 (19)第四章交货进度 (22)第五章监造、检验和性能验收试验 (23)第六章技术服务和技术联络 (24)第七章大件部件情况 (27)第八章差异表 (27)XXXXX矿业有限公司XXX金矿二期原生矿工程380V变频器柜技术规范书第一章技术规范1 总则1.1 本技术规范书适用于xxxxx矿业有限公司XXX金矿二期原生矿工程选矿厂各车间380V变频配电柜，它提出了380V变频配电柜的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备技术规范提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应提供符合工业标准和本规范书的优质产品。
1.3 本设备技术规范所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。
1.4 本设备技术规范经招、投标双方确认后作为定货合同的技术附件，与合同正文具有同等的法律效力。
1.5 本设备技术规范未尽事宜，由招、投双方协商确定。
1.6 投标方所采用的产品，必须是技术和工艺先进，并有多台同类产品多年运行实践已证明是成熟可靠的产品。
1.7 投标方应对所中标范围内的设备、附件负有全责，即包括分包（或外购）的产品。
1.8 如因设备、附件等的设计选型，制造质量问题造成设备无发正常运行，投标方必须为此负全部直接责任。
1.9 本技术规范书使用的标准如遇与投标方所执行的标准发生矛盾时，按较高标准执行，在此期间若颁布有较高要求的技术标准及规定、规范，则应以最新技术、标准、规范执行。
1.10 如果投标方没有以书面形式对本规范书条文提出异议，那么招标方可认为投标方提供的产品完全符合本技术规范书的要求。
1.11本技术规范中的变频配电柜的参数（至少包含外绝缘、降容系数、温升等，但不仅限于此）和要求均为在海拔1300米及以下的参数和要求，投标方应根据本工程海拔高度对变频配电柜参数进行修正，保证变频配电柜在此海拔高度下可靠稳定运行。
电控箱安装合同协议书范本
电控箱安装合同协议书范本乙方（承接方）：________________鉴于双方本着平等自愿、诚实信用的原则，就电控箱的供货及安装服务事宜达成如下协议：一、项目名称与内容1. 甲方需进行电控箱的安装工作，由乙方提供相应型号和规格的电控箱产品，并负责产品的运输、现场安装及调试等服务。
2. 安装地点：_____________________3. 工程规模：共需安装电控箱____套，具体配置和技术参数详见附件。
二、产品质量与标准1. 乙方提供的电控箱必须符合国家相关质量标准，通过相应的质量检测。
2. 所有电控箱应为全新未使用过的产品，无任何缺陷或损伤。
三、交货时间与地点1. 交货时间为合同签订后的____个工作日内。
2. 交货地点为甲方指定地点。
四、安装及验收1. 安装工作应在交货后的____个工作日内开始，并在规定时间内完成。
2. 安装完成后，甲方将组织专业人员对安装质量进行验收。
3. 若验收不合格，乙方须在接到通知后____个工作日内无偿整改至合格标准。
五、费用支付1. 本项目总价为人民币____元，包含所有电控箱的成本、运输费、安装费等。
2. 甲方在合同签订时支付总价款的30%作为定金；余款在验收合格后一次性付清。
六、违约责任1. 如乙方延迟交货或安装，应按每日未完成部分的千分之五支付违约金给甲方。
2. 如因乙方原因导致验收不合格，除无偿整改外，还应赔偿因此给甲方造成的损失。
七、争议解决合同执行过程中如有争议，双方应友好协商解决；协商不成时，可提交甲方所在地人民法院诉讼解决。
八、其他事项1. 本合同自双方签字盖章之日起生效。
2. 本合同一式两份，甲乙双方各执一份，具有同等法律效力。
3. 本合同未尽事宜，双方可另行签订补充协议。
甲方代表（签字）：________________ 日期：____年____月____日乙方代表（签字）：________________ 日期：____年____月____日。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录1 总则 (3)2 系统运行条件 (4)3 采用标准 (4)4 设备规范 (5)5 卖方的工作范围和责任 (10)6 油漆、包装、运输和储存 (11)7 质保措施 (11)1.总则1.1本技术规范适用于，它提出了该系统设备及辅助系统的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2买方在本规范中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，卖方应提供一套满足本规范所列标准要求的高质量产品及其相应服务。
对设备安装地点所在国家有关安全、环保等强制性标准，必须满足其要求。
1.3 卖方须执行本规范所列标准。
有矛盾时，按较高标准执行。
1.4 本技术规范是电气控制柜订货合同的附件，与合同具有同等法律效力，在规范签订后，各方应按时交换资料，满足各方设计和制造进度的要求。
1.5卖方所供设备应按照有关法规、规范、标准等的要求，负责取得有关部门对其产品、文件、图纸的审查和批准。
卖方在进行认证过程中，为使认证工作进度满足交货进度，买方有权进行监督并提出合理的整改意见。
卖方应安排足够有经验的人员来进行认证工作，确保能在资料正常审查所需时间内通过官方批准，因资料准备不充分、认证人员经验不足等卖方的原因而造成影响交货进度及工期，由卖方承担。
1.6除非得到买方的认可，卖方提供的设备、材料及零部件不应包含对人体有害的物质。
1.7 如卖方未明确对本技术规范提出差异，则视为其供货产品完全满足本技术规范及供货范围的要求。
1.8卖方提供的资料数据单位全部采用国际单位制。
1.9未尽事宜，双方友好协商解决。
2.系统运行条件2.1安装地点：室内布置。
2.2海拔≦1000m2.3环境温度：最高气温＋40℃最低气温－25℃2.4相对湿度：月平均相对湿度不大于90%日平均相对湿度不大于95%2.5抗地震烈度8度3.采用标准电气设备及总线接口应符合下列标准(但不限于下列标准):-IEC71 绝缘配合-IEC185 电流互感器-IEC186 电压互感器-IEC439 低压开关设备和控制设备组件-IEC529 外壳防护等级-IEC51 直接动作指示模拟电气测量仪器及附件-IEC113 电工技术图表-IEC158 低压接触器-IEC255 继电器-IEC269 低压熔断器-ISO1690 电气设备噪声传播的测定-GB50171-92 电气装置安装工程盘、柜及二次回路结线施工及验收规范-GB50254-96 电气装置安装工程低压电器施工及验收规范-IEC-61158 现场总线标准-EN-50170 欧洲现场总线标准-JB/T 10308.3-2001 中国行业标准-19245 德国DIN标准（或可以接受的中国标准）4.设备规范：4.1主要设备清单：4.2 高压开关柜技术要求4.2.1名称：10kV负荷开关柜4.2.2型号：SM6-IMP4.2.2.1柜体型式：负荷环网柜4.2.2.2柜内设备型式：负荷开关：10kV负荷开关，断路器操动机构：手动操作熔断器：10kV限流式熔断器电流互感器：电流互感器和零序电流互感器电压互感器：电压互感器过电压保护：组合式氧化锌避雷器、消谐装置4.2.3 参数4.2.3.1 整柜参数4.2.3.2.1 负荷开关：额定负荷开断电流：630A短路耐受电流：20kA额定峰值耐受电流：50kA额定短时持续时间：3S4.2.3.2.2高压限流式熔断器：额定电流1A最大开断电流有效值：25kA开断最大开断电流时的限流值63kA4.2.3.2.4电压互感器：10kV开关柜内装设的电流互感器为：200/5A准确度等级：10P10/0.5/0.2S ，10P10/0.5热稳定电流：20kA（4S）动稳定电流：50kA动稳定电流：63kA4.3 低压开关柜技术要求1 电气性能2 电压等级：0.4KV。
3 额定电流：1600A。
4 额定短路开断电流：50kA。
5 额定短时耐受电流（1S）：50kA。
6 额定峰值耐受电流：105kA。
4.4 现场辅机控制柜技术要求4.4.1电气性能电压等级：0.4KV 频率：50Hz4.4.2 防护等级：IP544.4.3 电机控制回路所有电机控制根据图纸和设备要求分别采用直接控制、变频控制；且通过切换开关实现远方、就地和程控的选择方式。
4.4.4 变频器技术要求4.4.4.1 变频器额定电流必须大于电机的额定电流4.4.4.2 变频器可在-10℃∽+55℃环境使用，不降容。
4.4.4.3 投标方必须保证变频器的性能指标：.4.4.4.4 变频装置必须包括所有必需的设备及其内部设备之间的接线4.4.4.5 变频装置整个系统必须在出厂前进行整体测试,以确保整套系统的可靠性。
4.4.4.6 变频装置制造商必须已通过IS09001质量保证体系认证.4.4.4.7 投标方应提供最新型号的变频装置，（包括柜内其他元器件）4.4.4.8 变频装置系统输入为 380V、50Hz，用于对风机电机进行调速，因此投标方提供的变频器必须满足和电动机配套使用，特别是能保证低频下运行电机不发热。
4.4.4.9 在30-100%的调速范围内，变频系统在不外加任何功率因素补偿的情况下输入端功率因素必须达到0.95以上。
4.4.4.10 变频装置对输出电缆的长度不应有任何要求，变频装置必须保护电机不受共模电压及dV/dt应力的影响。
4.4.4.11 变频装置输出必须符合IEEE 519 1992及中国供电部门对电压失真最严格的要求，高于国标GB14549-93对谐波失真的要求。
4.4.4.12 变频装置对电网反馈的谐波要求也必须符合IEEE 519 1992及中国供电部门对电压失真最严格的要求，高于国标GB14549-93对谐波失真的要求。
4.4.4.13 变频装置输出波形为正弦波，不会引起电机的谐振，转矩脉动小于0.1%，变频器可自动跳过共振点。
避免风机喘振现象。
4.4.4.14 变频器自身效率应达到98%以上，变频装置整个系统的效率在额定负载条件下达到96%以上。
4.4.4.15 在距离变频装置1米的范围内任何一个方向进行测试，所测得的变频装置噪声不得超过 80 分贝。
4.4.4.16 变频装置对电网电压的波动应有较强的适应能力，在-15%～+10%电网电压波动时必须满载输出。
4.4.4.17 由于控制系统采用PLC控制，投标方所提供的变频器必须有效的解决变频器对PLC系统的干扰。
变频装置能实现远距离PLC操作，并可对其进行远程/本地控制的切换。
必须配备原厂家的进线电抗器和输出滤波器等相关选件。
4.4.4.18 在整个频率调节范围内，被控电动机均能保持正常运行。
在最低输出频率时，应能持续地输出电流。
在最高输出频率时，应能输出额定电流或额定功率。
4.4.4.19 变频装置应设以下保护：过电压、过电流、欠电压、缺相保护、短路保护、超频保护、失速保护、变频器过载、电机过载保护、半导体器件的过热保护、瞬时停电保护等，保护的性能应符合国家有关标准的规定。
4.4.4.20 变频器应至少包含以下几种开关量信号和模拟量信号：开关量输入：起动、停止、急停、复位、手动/自动转换等信号开关量输出：变频器运行、变频器故障、变频器停止等信号模拟量输入：频率调节（转速给定）模拟量输出：输出频率、输出电流、输出电压4.4.4.21 开关量的外部接点全部为无源接点，开关量输出的内部接点全部为无源接点，开关容量为直流220V、5A，模拟量信号全部为DC4~20mA。
4~20mA转速跟踪。
4.4.4.22变频器柜操作盘应能进行各种控制操作和参数设置。
显示面板应具有输出电流、电压、频率、功率、功率因数、开、停、故障显示及故障追忆等功能。
4.4.4.23具有计算机在线控制、监视、检测、诊断功能及相应的软件。
软件的升级问题在技术规范中具体商定。
4.4.4.24 频率分辩率0.01HZ。
4.4.4.25 变频器因应具有过载能力120%，1分钟。
4.5 选型要求：10KV负荷开关柜中负荷开关开关选用施耐德SC6-12，详见设计图纸。
低压柜柜体采用MNS标准柜体，动力配电柜采用MNS柜型，柜内接触器、热继电器、中间继电器、电流互感器等元器件需选用西门子、施耐德或ABB进口电气元器件，变频器采用西门子MM440系列（所有元器件均应通过国家CCC 认证）;具备短路、过载等保护。
4.6 柜体结构要求所有设备都应符合相应的标准、协议或法规的最新版本的要求，除非另有特别外，投标期内有效的任何修正和补充都应包括在内。
除非合同另有规定，均须遵守最新的国家标准(GB)和国际电工委员会(IEC)标准以及国际单位制(SI)标准。
如采用合资或合作产品，还应遵守合作方国家标准，当上述标准不一致时按高标准执行。
所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国际标准化组织(ISO)和国际单位制(SI)的标准。
4.6.1柜体结构采用优质钢板或敷铝锌钢板经数控加工后由高强度螺栓组装而成，板材厚度不低于1.5mm；整个柜体结构应坚固，安装后不会扭曲和摇晃，开关柜运点应设可拆吊环。
4.6.2开关柜根据功能用隔板分隔，并有贯穿二次电缆的通道。
母线室、电缆室及断路器室应分别设散热和压力释放通道，通道孔均应向上方。
4.6.3整个柜体外壳的防护等级不应低于IP4X。
4.6.4开关柜应采用结构合理、可靠有效的机械联锁装置，达到防误操作要求，防止带负荷移动断路器手车或隔离手车；防止在合闸的状态下移动断路器手车到工作位置；防止进入有电间隔；防止误分、合断路器；防止带电合接地开关。
4.6.5开关柜应设有观察窗。
4.6.6开关柜应满足全工况的要求，柜内相对地、相间复合绝缘距离不小于100mm。
4.6.7特别要求：为防止小动物引起短路，要求柜顶和柜内母排加热缩绝缘材料（或采用环氧喷涂工艺）。
热缩绝缘材料收缩后必须厚薄均匀，而且其厚度最小不少于1.5mm，热缩绝缘材料搭接时的搭接覆盖长度不小于50mm；4.6.8开关柜的柜体设计应保证断路器分合闸时不会造成控制保护元件的误动。
4.6.9开关柜间有金属隔板，母线绝缘套管。
4.6.10开关柜的前、后上部应有标识开关柜标号和用途的标示牌。
4.6.11二次回路及继电保护二次回路端子采用南京菲尼克斯的凤凰端子。
电流回路端子采用带短路片的电流型试验端子，接线按下进上出，上端接入跳闸回路，并在小刀闸端子旁设有标识端座。
所有连接件(包括连接片、端子、插拔接口、切换开关、垫圈等)均采用铜质材料。
开关柜内的二次小线(除仪表室内的小线外)，必须由金属软管或开关柜走线槽封闭穿越。
控制电源便于引入。
刀开关或熔断器上用不干胶板标明该元件名称。
面板元件标注采用中文铭牌，采用双色板制作，名称由甲方提前提供。
电流互感器、电压互感器的二次接地端，在开关柜上必须有个可靠的接地点。
