第二章 半导体中的杂质和缺陷

合集下载

第二章半导体中的杂质和缺陷

第二章半导体中的杂质和缺陷
●+ ○- ●+ ○- ●+
○- ●+ ○- ●+ ○-
●+ ○- ●+ ○- ●+
a.负离 子空位
○-
●+
○-
●+
○-
●+
○-
电负性

●+
●+ -
○-
●+
●原子失去电子后
○-
●+
○-
●+
○-
●+
○-
●+
●+
○-
●+
●+
○-
○-
●+
●+
○-
○-
●+
●+
○-
○-
●+
●+
○-
○-
1. Ⅲ-Ⅴ族化合物半导体中的杂质和缺陷
(1)杂质
理想的 GaAs 晶格为
= Ga‖
= As+ ‖
= Ga‖
= As+ ‖
= Ga‖
= As+ ‖
= Ga- = ‖
= As+ = ‖
= Ga- = ‖
●施主杂质
Ⅵ族元素(Se、S、Te) 在 GaAs 中通常 都替代Ⅴ族元素As原子的晶格位置。
Ⅵ 族 杂 质 在 GaAs 中 一 般 起 施 主 作 用 , 为浅施主杂质。
VGa、VAs、AsI 是起施主还是起受主作用, 尚有分歧。 较多的人则采用 VAs、AsI 为施主、VGa 是受主的观点来解释各种实验结果。
2.Ⅱ-Ⅵ族化合物半导体的杂 质和缺陷
Ⅱ-Ⅵ族化合物半导体是 典型的离子键化合物。

第二章半导体中的杂质和缺陷

第二章半导体中的杂质和缺陷

Ec EA3
EA2
EA1
ED
Ev
EA3=EC-0.04eV
§2.1.6 深能级杂质
三个基本特点:
一、是不容易电离,对载流子浓度影响不大; 二、一般会产生多重能级,甚至既产生施主能级也产生
受主能级。 三、能起到复合中心作用,使少数载流子寿命降低(在
第五章详细讨论)。 四、深能级杂质电离后为带电中心,对载流子起散射作
ED
Ev
§2.1.6 深能级杂质
2,Au获得一个电子---受主 Au0 +e= Au-
Ec
EA1= EV + 0.15eV
EA1
ED
Ev
§2.1.6 深能级杂质
3,Au获得第二个电子 Au- +e= Au--
Ec
EA2
EA1
ED
Ev
EA2=EC-0.2eV
§2.1.6 深能级杂质
4,Au获得第三个电子 Au-- +e= Au---
第二章 半导体中杂质和缺陷能级
实际材料中 总是有杂质、缺陷,使周期场破坏,在杂质或
缺陷周围引起局部性的量子态——对应的能级常 常处在禁带中,对半导体的性质起着决定性的影 响。
杂质能级位于禁带之中
Ec
杂质能级
Ev
杂质和缺陷 原子的周期性势场受到破坏
在禁带中引入能级 决定半导体的物理和化学性质
§2.1.2 施主杂质 施主能级
Si、Ge中Ⅴ族杂质的电离能△ED(eV)




P
As
Sb
Si 0.044 0.049
0.039
Ge 0.0126 0.0127 0.0096
§2.1.3 受主杂质 受主能级

第二章半导体中杂质和缺陷能级

第二章半导体中杂质和缺陷能级

n=时,氢原子电离: E=0 氢原子的电离能:
信息科学与工程技术学院
E0 E E1 13.6eV
* mn 0.12m0 半导体物理学
半导体中杂质和缺陷能级
2.1 硅、锗晶体中的杂质能级
• 晶体内杂质原子束缚的电子: m0mn*, mp*; 0 r0 * 4 * * mn E 0 mn 施主杂质的电离能:E mn q 13.6 D 2 2 2 2 m0 r 8 r 0 h m0 r2 Si:
信息科学与工程技术学院
半导体物理学
半导体中杂质和缺陷能级
间隙式杂质、替位式杂质
(a) 间隙式扩散(interstitial) (b) 替位式扩散(substitutional)
间隙式杂质: O, Fe, Ni, Zn, Mg
杂质原子比较小
信息科学与工程技术学院
替位式杂质 P,B,As, Al, Ga, Sb, Ge
• 2.1.2 施主杂质、施主能级
+
信息科学与工程技术学院
半导体物理学
半导体中杂质和缺陷能级
2.1 硅、锗晶体中的杂质能级
• 2.1.2 施主杂质、施主能级
多余的电子束缚在正电中心,但这种束缚很弱 很小的能量就可使电子摆脱束缚,成为在晶格中 导电的自由电子,而Ⅴ族原子形成一个不能移动 的正电中心。 硅、锗中的Ⅴ族杂质,能够施放电子而在导带 中产生电子并形成正电中心,称为施主杂质或N 型杂质,掺有N型杂质的半导体叫N型半导体。施 主杂质未电离时是中性的,电离后成为正电中心。
信息科学与工和缺陷能级
总结
受主杂质
信息科学与工程技术学院
施主杂质
半导体物理学
半导体中杂质和缺陷能级

第二章_半导体杂质和缺陷能级

第二章_半导体杂质和缺陷能级
例如二元化合物AB中,替位原子可以有两种,A取代B的称
为AB,B取代A的称为BA。
一般认为AB是受主,BA是施主。因为B的价电子比A的多, B取代A后,有把多余的价电子施放给导带的趋势;相反,A取 代B后则有接受电子的倾向。例如在砷化镓中,砷取代镓原子为 AsGa,起施主作用,而镓取代砷原子为GaAs,起受主作用。这种 点缺陷也称为反结构缺陷。
掺杂浓度及掺杂时的外界条件有关。
两性杂质

两性杂质是指在半导体中既可作施主又可作受主的 杂质。
如Ⅲ-Ⅴ族GaAs中掺Ⅳ族Si。



如果Si替位Ⅲ族As,则Si为施主;
如果Si替位Ⅴ族Ga,则Si为受主。

所掺入的杂质具体是起施主还是受主与工艺有关。
5、VI族元素
氧、硫、硒、碲与V族元素性质相近,常取代V族原子。
在离子性强化合物的半导体,由于组成晶 体的元素偏离正常化学比而形成的缺陷。
A B A B A B
VA
B
B A B A
A B A B A B B A B A B A A B A A B VB B A B A B A
偏离化学比缺陷

PbS
S空位 Pb 空位 脱氧
n型 p型 n型

ZnO
替位式原子(反结构缺陷)
当ND>>NA时

n= ND-NA ≈ ND,半导体是n型的

当ND<<NA时

p= NA-ND ≈ NA,半导体是p型的
杂质的高度补偿 补偿后半导体中的净杂质浓度。

当ND≈NA时


有效杂质浓度


当ND>NA时

ND-NA 为有效施主浓度

第二章半导体中的杂质和缺陷能级

第二章半导体中的杂质和缺陷能级

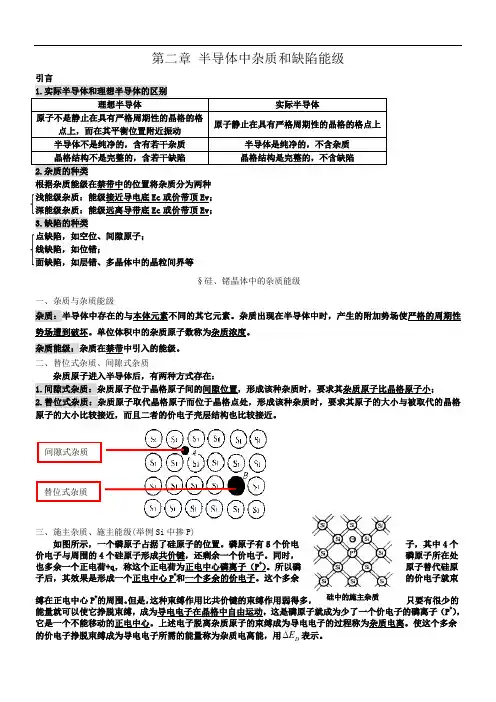

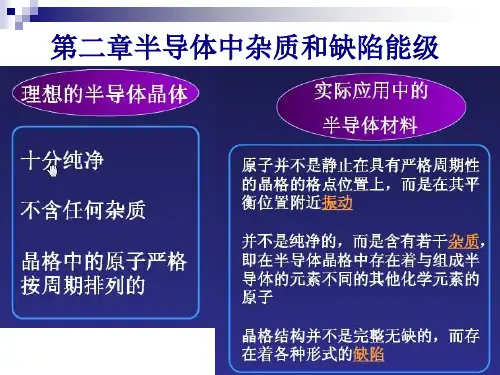

第二章 半导体中杂质和缺陷能级引言1.实际半导体和理想半导体的区别理想半导体实际半导体原子不是静止在具有严格周期性的晶格的格点上,而在其平衡位置附近振动原子静止在具有严格周期性的晶格的格点上半导体不是纯净的,含有若干杂质 半导体是纯净的,不含杂质 晶格结构不是完整的,含若干缺陷 晶格结构是完整的,不含缺陷2.杂质的种类根据杂质能级在禁带中的位置将杂质分为两种 浅能级杂质:能级接近导电底Ec 或价带顶Ev ; 深能级杂质:能级远离导带底Ec 或价带顶Ev ; 3.缺陷的种类点缺陷,如空位、间隙原子; 线缺陷,如位错;面缺陷,如层错、多晶体中的晶粒间界等§硅、锗晶体中的杂质能级一、杂质与杂质能级杂质:半导体中存在的与本体元素不同的其它元素。

杂质出现在半导体中时,产生的附加势场使严格的周期性势场遭到破坏。

单位体积中的杂质原子数称为杂质浓度。

杂质能级:杂质在禁带中引入的能级。

二、替位式杂质、间隙式杂质杂质原子进入半导体后,有两种方式存在:1.间隙式杂质:杂质原子位于晶格原子间的间隙位置,形成该种杂质时,要求其杂质原子比晶格原子小;2.替位式杂质:杂质原子取代晶格原子而位于晶格点处,形成该种杂质时,要求其原子的大小与被取代的晶格原子的大小比较接近,而且二者的价电子壳层结构也比较接近。

三、施主杂质、施主能级(举例Si 中掺P)如图所示,一个磷原子占据了硅原子的位置。

磷原子有5个价电子,其中4个价电子与周围的4个硅原子形成共价键,还剩余一个价电子。

同时,磷原子所在处也多余一个正电荷+q ,称这个正电荷为正电中心磷离子(P +)。

所以磷原子替代硅原子后,其效果是形成一个正电中心P +和一个多余的价电子。

这个多余的价电子就束缚在正电中心P +的周围。

但是,这种束缚作用比共价键的束缚作用弱得多,只要有很少的能量就可以使它挣脱束缚,成为导电电子在晶格中自由运动,这是磷原子就成为少了一个价电子的磷离子(P +),它是一个不能移动的正电中心。

半导体中的杂质和缺陷

半导体中的杂质和缺陷
△EA2

(5) Au三: Au二 + e
Au三
△EA3=
EC EA3 EA2
EA1 EV
7、等电子陷阱
(1)等电子杂质 特征:a、与本征元素同族但不同原子序数 b、以替位形式存在于晶体中,基本 上是电中性的。 条件:电负性、共价半径相差较大 同族元素原子序数越小,电负性越大,共价半 径越小。 等电子杂质电负性大于基质晶体原子的电负时, 取代后将成为负电中心;反之,将成为正电中心。 原子的电负性是描述化合物分子中组成原子吸引电 子倾向强弱的物理量,显然与原子的电离能、亲合 能及价态有关
等电子杂质(如N)占据本征原子位置 (如GaP中的P位置)后,即
N
NP
N 的共价半径为 0.07nm,电负性为3.0; P 的共价半径为 0.11nm,电负性为2.1 所以氮取代磷后能俘获电子成为负电中心,它们可以 吸引一个导带电子而变成负离子,这就是电子陷阱, 相反如果成为正电中心即可吸引一个价带空穴而变成 正离子这就是空穴陷阱。
(4)四族元素,两性杂质
举例:GaAs 中 掺 Si(Ⅳ族) Ga:Ⅲ族 As:Ⅴ族
Si Ga 两性杂质 SiAs
施主 受主
两性杂质:在化合物半导体中,某种杂质在 其中既可以作施主又可以作受 主,这 种杂质称为两性杂质。
(5)六族元素,常取代五族元素,施主杂质
(6)过渡族元素除钒产生施主能级,其余均产生 受主能级
(1)Au+; (2) Au0 ; (3) Au一 ; (4) Au二 ; (5) Au三。

(1)Au+: Au0 – e
Au+
EC Eg
ED
△E D
EV (2) Au0 电中性态

第二章-半导体中杂质和缺陷能级

第二章-半导体中杂质和缺陷能级
(a) ND>>NA
17
ND >>NA时,由于受主能级低 于施主能级, 施主杂质的电子首 先跳到受主杂质的能级上,此 时还有ND- NA个电子在施主能 级上。
在杂质全部电离时,它们跃迁 到导带成为导电电子,有ND- NA 个导带电子,半导体是n型的。
2.1.5 杂质的补偿作用
p=N A-ND N A
正如一般电子为晶体原子所束缚的情况,电子也可以受杂质的束 缚,形成杂质能级。电子也具有确定的能级,这种杂质能级处于 禁带(带隙)之中,它们对实际半导体的性质起着决定性作用。
2
2.1.1 间隙式杂质和替位式杂质
按照球形原子堆积模型,金刚石型晶体的一个原胞中的8个 原子只占该晶胞体积的34%,还有66%是空隙。
• 加入少一个价电子的替位式杂质原子,在 与近邻4个原子形成共价键时,缺少了一 个电子,这样就使得此处的共价键中相比 原来缺少了一个电子。其它价键中的电子 很容易来填补这个空缺。这样一来,杂质 处多了一个负电荷,同时满带处取去了一 个电子,亦即多一个空穴。如同这个空穴 可以被杂质负电荷所束缚,并类似氢原子 的情形,只有正负电荷对调了,这样一个 束缚的空穴相当于一禁带中一个空的受主 能级。
• Si中几种Ⅴ族施主电离能如下:
• Si中几种Ⅲ族受主电离能如下:
杂质基态的玻尔半径(Bohr):
aB
0 sh2 m * q2
s ( mm0*)a0
0.52
s
(
m*) m0
a0是氢原子基态的玻尔半径
2.1.5 杂质的补偿作用
当同一块半导体中同时存在施主杂质和受主杂质时, 这种两种不同类型的杂质有相互抵偿的作用,称为杂 质补偿作用。
施主杂质 施主电离

第二章 半导体中的杂质和缺陷

第二章 半导体中的杂质和缺陷
Au在Ge中共有五种可能的状态: (1)Au+; (2) Au0 ; (3) Au一 ; (4) Au二 ; (5) Au三。
半导体物理学
22
深能级的基本特点: 1、含量极少,而且能级较深,不易在室温下电离, 对载流子浓度影响不大; 2、一般会产生多重能级,甚至既产生施主能级也 产生受主能级。 3、能级位臵利于促进载流子的复合,其复合作用 比浅能级杂质强,使少数载流子寿命降低,称 这些杂质为复合中心杂质。(在第五章详细讨 论) 4、深能级杂质电离后对载流子起散射作用,使载 流子迁移率减少,导电性能下降。
半导体物理学
7
施主电离
ED
ED
EC
△ED=EC-ED
ED
电离的结果:导带中的电子数增 加了,这即是掺施主的意义所在。
Eg
施 主 电 离 能:△ED=EC-ED
EV
半导体物理学
8
2.1.3
受主杂质
受主能级
受主杂质 III 族元素在硅、锗中电离时能够接受 电子而产生导电空穴并形成负电中心, 称此类杂质为受主杂质或p型杂质。
浅能级杂质 = 杂质离子 + 束缚电子(空穴)
正、负电荷所处介质:
半导体物理学
0 r
14
q2 电势能 U( r ) 40 r r
mn q mn E0 施主电离能 E D 2 (3) 2 2 2 m0 r 8 0 r h
E0 受主电离能 E A 2 ( 4) 2 2 2 m0 r 8 0 r h mp q
概念:受主电离 受主电离能 p型半导体
受主能级
半导体物理学
9
以硅中掺In为例: In原子占据硅原子的位臵, 与周围的四个硅原于形成共价 键时还缺一个电子,就从别处 夺取价电子,这就在Si形成了 一个空穴。这时In原子就成为 多了一个价电子的离子,它是 一个不能移动的负电中心。空 穴只要很少能量就可挣脱束缚, 成为导电空穴在晶格中自由运 动。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

Si ‖ Si ‖ Si ‖
= = =
氢原子中的电子的运动轨道半径为:
n=1为基态电子的运动轨迹 Si中受正电中心P+束缚的电子的运动轨道半径: ( r )Si o h2 2 r n * 2 me q (εr)Si=12 me*=0.4m0
r o h 2 rH n 2 moq
(2)晶格中的点缺陷
空位 VAs、VGa 间隙原子Gal、Asl 反结构缺陷——Ga原子占据As空位,或As原子占据 Ga空位,记为GaAs和AsGa
化合物晶体中的各类点缺陷可以电离,释放出电 子或空穴,从而影响材料的电学性质。
当Ga的位臵被As取代后,多出一个电子,相当于施主 当As的位臵被Ga取代后,少一个电子,相当于受主
等电子杂质:某些III-V族化合物中掺入某些III、V族元素杂
质时,杂质取代基质中的同族原子后,基本上仍呈电中性,由于 它与被取代的原子共价半径和电负性有差别,能俘获某种载流子 而成为带电中心,这个带电中心称为等电子陷阱。 Ⅳ族元素起两性杂质作用。双性杂质:既可起施主作用,又
能起受主杂质作用。如GaAs中的Si,但Si总效果为施主杂质。
Ec
△ED
ED
mn 1 mo g 4 E D 2 2 2 mo r 2 8 o 2 h 2 8 r o h mn g
*
*
4
*
mn 1 EH =Ec-ED 2 mo r
在Si、Ge中掺P
Si : me*= 0.26m0 Ge : me*= 0.12m0 εrSi =12,εr Ge =16

Si ‖ Si ‖ Si ‖
= = =
2. 缺陷的类型
(1)空位和填隙
Si = Si = Si = ‖ ︱ ‖ = Si - 〇 - Si = ‖ ︱ ‖ = Si = Si = Si = ‖ ‖ ‖ =
= Si = ‖ = Si = ‖ Si = Si = ‖
第二章 半导体中的杂质和缺陷
杂质半导体与杂质电离:
介绍硅、锗中的浅能级杂质以及杂质能级,浅能级 杂质电离能的计算,并介绍杂质的补偿作用。 等电子络合物以及两性杂质的概念。
介绍III-V族化合物中的杂质能级,引入等电子陷阱、
实际的半导体晶格为不完美晶格:原子在平衡位臵
作振动、材料不纯净含有其它非组分元素、晶体结构
>>本征载流子浓度
掺施主的半导体的导带电子数主要由施主决定,半 导体导电的载流子主要是电子(电子数>>空穴数),对 应的半导体称为N型半导体。称电子为多数载流子,简 称多子,空穴为少数载流子,简称少子。 掺受主的半导体的价带空穴数由受主决定,半导体 导电的载流子主要是空穴(空穴数>>电子数),对应的 半导体称为P型半导体。空穴为多子,电子为少子。 N型和P型半导体都称为极性半导体
mn E D mo
ED 1
*
r
2
, r 10, r 100
2
在Si中掺P:△ED =0.044 eV
掺As: △ED =0.049 eV 掺Sb: △ED =0.039 eV 在Ge中掺P: △ED =0.064 eV 施主能级靠近导带底部,△ED = Ec –ED 施主杂质的电离能较小,在常温下基本上电离
2.Ⅱ-ⅥA族化合物半导体的杂质和缺陷
Ⅱ-ⅥA族化合物半导体是典型的离子键化合物。 (补充) (1) 杂质 掺Ⅰ族,Ⅰ族→Ⅱ族, 少一个电子,P型 掺Ⅲ族, Ⅲ族→Ⅱ族,多一个电子,N型 掺Ⅴ族,Ⅴ族→Ⅵ族,少一个电子,P型 掺Ⅶ族,Ⅶ族→Ⅵ族,多一个电子,N型 (2) 缺陷
由于Ⅱ-ⅥA族化合物半导体是负电性差别较大的元素结合 成的晶体,主要是离子键起作用,正、负离子相间排列组成了 非常稳定的结构,所以外界杂质对其性能的影响不显著,半导 体的导电类型更主要的是由其自身结构的缺陷(间隙离子或空 格点)所决定,这类缺陷在半导体中常起施主或受主作用。
Ec ED EV
V族杂质在硅、锗晶体中作为施主。杂质原子电离 后,向导带提供电子,而自身成为难以移动的带正电 离子,使半导体成为n型,这种杂质称为施主杂质或n 型杂质。 含有施主杂质的半导体,其导电的载流子主要是电 子——N型半导体,或电子型半导体。
2. ⅢA族的替位杂质
(1)在硅Si中掺入B
B获得一个电子变成负离子,成为负电中心,周围产生 带正电的空穴。
不完整等。
由于杂质和缺陷的存在,会使严格按照周期性排列的原子 所产生的周期性势场受到扰乱,因而杂质的电子不可能处于正 常的导带和价带中,而是在禁带中引入允许电子具有的能量状 态(等高的分立能级),即在禁带中引入杂质能级,以至于影 响半导体材料的性质。
III、V族杂质在硅、锗晶体中可处于束缚态和电离后的离化 态,其电离能很小,引入的是浅能级,这些杂质称为浅能级杂 质。 根据杂质能级在禁带中的位臵,将杂质分为:
= Si = Si = ‖ ‖ + = Si - B= ‖ ‖ = Si = Si = ‖ ‖
+
Si = ‖ Si= ‖ Si = ‖
B具有得到电子的能力。杂质原子电离后,接受价带中 电子,使价带中增加空穴,成为p型半导体,而自身成为不 可移动的带负电的离子,这类杂质称为受主杂质。受主杂质 向价带提供空穴。
3. 杂质的补偿作用
半导体中同时存在施主和受主杂质,施主和受主之间有互相 抵消的作用,施主能级上的电子会落入受主能级上,使二者均被 电离,但不会给导带和价带提供电子和空穴。补偿的程度由施、 受主杂质浓度来确定。
(1)ND >>NA n= ND –NA≈ND 含有受主的n型半导体 (3)ND≈NA n≈ni
*
Ec EA Ev
杂质向导带和价带提供电子和空穴的过程:(电子 从施主能级向导带的跃迁或空穴从受主能级向价带的跃 迁)称为杂质电离或杂质激发。所需要的能量称为杂质 的电离能。
如果施、受主能级分别离导带底和价带顶很近,电 离能很小,在常温下杂质基本全部电离,使导带或价带 增加电子或空穴,这些杂质称为浅能级杂质,它的重要 作用是改变半导体的导电类型和调节半导体的导电能力。
两性杂质
掺ⅣA族元素(Si、Ge、Sn、Pb)在GaAs中的作用较复 杂,可以取代ⅢA族的Ga,也可以取代ⅤA族的As,亦 可同时取代二者。因此ⅣA族元素既能起施主作用,也 能起受主作用,还可以起中性杂质作用。
占据Ga位,施主,N型; 占据As位,受主,p型 例:在掺Si浓度小于1×1018 cm- 3时,Si全部取代 Ga位而起施 主作用,这时掺Si浓度和电子浓度一致; 而在掺Si浓度大于1018 cm- 3时,部分Si原子开始取代As位, 出现补偿作用,使电子浓度逐渐偏低。
(2) 受主电离能和受主能级
mP 1 E A E H 2 mo r
mp*=0.05~0.1m0 掺入B ,(△EA ) Si =0.04 ev, (△EA )Ge =0.04 ev △EA = EA –EV 受主能级EA靠近价带顶部 受主杂质的电离能小,在常温下基本上被价带电离的电子所占据 (空穴由受主能级向价带激发)。 III族杂质在硅、锗作为受主,电离后提供可以自由运动的导电空 穴,同时也就形成一个不可移动的负电中心,称III族杂质为受主 杂质。主要依靠价带空穴导电的半导体称为p型半导体。
电子从价带直接向导带激发,成为导带的自由电子, 这种激发称为本征激发,只有本征激发的半导体称为本 征半导体。
例如:Si在室温下,本征载流子浓度为1010/cm3,掺入P:
P的浓度/Si原子的浓度=10- 6
Si原子的浓度为1022~1023/cm3 施主向导带提供的载流子=1016 ~1017/cm3
中性杂质
掺ⅢA族元素(B、Al、In)和ⅤA族元素(P、Sb)在 GaAs中分别替代Ga和As,由于杂质在晶格位臵上并不 改变原有的价电子数,因此既不给出电子也不俘获电子, 呈现电中性,对GaAs的电学性质无明显影响。
归纳
杂质可取代Ⅲ族,也可取代Ⅴ族;同一杂质可形成不同的掺 杂类型。杂质原子周围可以是4个Ⅲ族或Ⅴ族原子。
Si = ‖ Si = ‖ Si = ‖
Si = ‖ Si = ‖ Si = ‖
(2)替位原子 化合物半导体:由A、B两种原子组成
A B A B A B A B A A B A B
二、元素半导体中的杂质和缺陷
1. ⅤA族的替位杂质 (1)在硅Si中掺入P
= = = Si = ‖ Si = ‖ Si = ‖ Si = ‖ P+ = ‖ Si = ‖

浅能级杂质→ 杂质能级接近导带底Ec 或价带顶Ev 深能级杂质→

杂质能级远离导带底Ec 或价带顶Ev
§2-1 半导体中的浅能级杂质和缺陷
一、杂质存在的方式和缺陷类型
1. 存在方式
(1)间隙式 杂质位于组成半导体的元素或离子的格点之间的间隙位臵,其原子半径较小 H
金刚石结构中,一个晶胞内的原子占晶体原胞的34%,空隙占66%。例如Li、
n= 1→基态,电子的能量为E1 n=∞ →电离态,电子的能量为E ∞ 通过类氢原子模型进行估算,电子从稳定的 基态到电离态所需要的能量就是电子的电离能 △E: △ E = E ∞ - E1 氢原子中的电子的电离能为:
mo g 4 EH 2 2 13.6ev 8 o h
施主的电离能
设施主杂质能级为ED: 施主杂质的电离能△ED = 弱束缚的电子摆 脱束缚成为晶格中自由运动的电子(导带中的 电子)所需要的能量 = Ec -ED
2
电子基态的运动半径为:来自12 o h 2 r 1 65 A 2 0.4moq
P原子中这个多余的电子,其运动半径远远大于其余四个 电子,所受到的束缚最小,极易摆脱束缚成为自由电子。 P原子具有提供电子的能力,称其为施主杂质。 对于Ge中的P原子,剩余电子的运动半径:r ≈85Å
相关文档
最新文档
