炼铁厂高炉冶炼知识讲解
高炉炼铁技术简介
烧结 工艺 流程
精矿、粉矿 （0~10mm）
石灰石、白云石 （80~0mm）
碎焦、无烟煤 （25~0mm）
破碎
>3mm
• 炉渣中氧化物的种类：碱性氧化物、酸性氧化物 和中性氧化物。以碱性氧化物为主的炉渣称碱性 炉渣；以酸性氧化物为主的炉渣称酸性炉渣。
• 炉渣的碱度(R)：炉渣中碱性氧化物和酸性氧化 物的质量百分数之比表示炉渣碱度：
• 高炉炉渣碱度一般表示式：R=w(CaO)／w (SiO2)
• 炉渣的碱度根据高炉原料和冶炼产品的不同，一 般在1.0～1.25之间。
消耗的（干）焦炭量（焦比一定的情况 下）
高炉每天消耗的焦炭量 I=
高炉的有效容积
• 生铁合格率：生铁化学成分符合国家标准的总量 占生铁总量的指标。
• 休风率：高炉休风时间（不包括计划大、中、小 修）占日历工作时间的百分数。
规定的日历作业时间=日历时间-计划大中修及
封炉时间
休风率=
高炉休风时间 规定的日历作业时间 ×100%
高炉炉渣与脱硫
• 高炉炉渣是铁矿石中的脉石和焦炭(燃料)中 的灰分等与熔剂相互作用生成低熔点的化 合物，形成非金属的液相。
– 高炉炉渣的成分 – 高炉炉渣作用 – 成渣过程 – 生铁去硫
• 高炉炉渣的来源：矿石中的脉石、焦炭(燃料)中 的灰分、熔剂中的氧化物、被侵蚀的炉衬等。
• 高炉炉渣的成分：氧化物为主，且含量最多的是 SiO2、CaO、Al2O3、MgO。
② 物理性能 包括机械强度和粒度组成等。高炉要求烧结矿机械 强度高，粉末少，粒度均匀。 烧结矿粒度小于5mm的称之为粉末。粉末含量对高 炉料柱透气性影响很大。粉末含量高，高炉透气性差， 导致炉况不顺，可能引起崩料或悬料。 反应机械强度的指标为：转鼓指数、抗磨指数、筛 分指数。 目前武钢烧结矿的转鼓强度大约在79%～80%左右。
高炉炼铁
高炉炼铁工艺流程一、高炉炼铁原理炼铁过程实质上是将铁从其自然形态——矿石等含铁化合物中还原出来的过程。
炼铁方法主要有高炉法、直接还原法、熔融还原法等，其原理是矿石在特定的气氛中（还原物质CO、H2、C；适宜温度等）通过物化反应获取还原后的生铁。
生铁除了少部分用于铸造外，绝大部分是作为炼钢原料。
高炉炼铁是现代炼铁的主要方法，钢铁生产中的重要环节。
这种方法是由古代竖炉炼铁发展、改进而成的。
尽管世界各国研究发展了很多新的炼铁法，但由于高炉炼铁技术经济指标良好，工艺简单，生产量大,劳动生产率高,能耗低，这种方法生产的铁仍占世界铁总产量的95％以上。
炼铁工艺是是将含铁原料（烧结矿、球团矿或铁矿）、燃料（焦炭、煤粉等）及其它辅助原料（石灰石、白云石、锰矿等）按一定比例自高炉炉顶装入高炉，并由热风炉在高炉下部沿炉周的风口向高炉内鼓入热风助焦炭燃烧（有的高炉也喷吹煤粉、重油、天然气等辅助燃料），在高温下焦炭中的碳同鼓入空气中的氧燃烧生成的一氧化碳和氢气。
原料、燃料随着炉内熔炼等过程的进行而下降，在炉料下降和上升的煤气相遇，先后发生传热、还原、熔化、脱炭作用而生成生铁，铁矿石原料中的杂质与加入炉内的熔剂相结合而成渣，炉底铁水间断地放出装入铁水罐，送往炼钢厂。
同时产生高炉煤气，炉渣两种副产品，高炉渣铁主要矿石中不还原的杂质和石灰石等熔剂结合生成，自渣口排出后，经水淬处理后全部作为水泥生产原料；产生的煤气从炉顶导出，经除尘后，作为热风炉、加热炉、焦炉、锅炉等的燃料。
二、高炉冶炼主要工艺设备简介高护炼铁设备组成有：①高炉本体；②供料设备；③送风设备；④喷吹设备；⑤煤气处理设备；⑥渣铁处理设备。
通常，辅助系统的建设投资是高炉本体的4~5倍。
生产中，各个系统互相配合、互相制约，形成一个连续的、大规模的高温生产过程。
高炉开炉之后，整个系统必须日以继夜地连续生产，除了计划检修和特殊事故暂时休风外，一般要到一代寿命终了时才停炉。
高炉炼铁的原理
高炉炼铁的原理
简介
高炉炼铁是一种重要的冶炼工艺，通过高炉将铁矿石和焦炭等原料还原为铁。
高炉通常是一个巨大的金属容器，内部通过高温反应实现铁的冶炼。
原料
铁矿石是高炉炼铁的主要原料之一，常见的铁矿石包括赤铁矿、磷铁矿等。
此外，焦炭、石灰石等原料也是高炉炼铁中必不可少的。
原理
1.燃烧过程: 高炉中焦炭等燃料在燃烧时产生高温，燃气通过矿石料床
加热矿石，并在还原区域发生还原反应。
2.还原反应: 在高炉内，煤气经过还原区域与铁矿石中的氧化铁发生反
应，将氧还原为气态二氧化碳，释放出铁。
3.融化过程: 上述反应产生的铁在高温下融化，并通过热对流从上向下
移动到高炉的熔融区域。
4.炉渣形成: 高炉中产生的碳酸化合物和石灰石在高温下融化形成炉渣，
在铁水表面形成保护膜，防止铁的再氧化。
冶炼过程
高炉炼铁过程通常会经历炉料下料、补料、冶炼、出铁等阶段。
整个过程需要
严格调控高炉的温度、气氛、矿石的质量等参数，以确保炼铁效果。
结论
高炉炼铁是一项复杂的冶炼过程，通过高炉的高温还原反应，将铁矿石转化为铁。
高炉炼铁工艺的改进和提高效率对于保障铁铸造业的发展至关重要，进一步
提高炼铁效率和降低成本是未来的发展方向。
高炉炼铁
3.用固体C还原
高炉冶炼特点
1.高炉冶炼是在炉料与煤气流的逆向运动 过程中完成各种复杂的化学反应和物理变 化，反应气氛是还原性气氛； 2.高炉是一个密闭容器，除了装料、出铁、 出渣以及煤气以外，操作人员都无法直接 观察到反应过程的状况，只能凭借仪器间 接观察； 3.高炉生产过程是连续的，大规模的高温 生产过程，机械化和自动化水平较高。
燃料燃烧反应 铁矿石还原反应（铁氧化物） 非铁元素还原（Si，Mn，等） 造渣过程 生铁生成
A、燃烧反应
放热 燃烧 产生高温还原气体CO 在高炉下部形成空间， 保证炉料持续下降 直接还原（参与化学还原） 溶入生铁（铁水中含有一定量C）
焦炭 （主要燃料）
燃料的燃烧是高炉的热能和化学能的发源 地，决定了炉内煤气流，温度和热量的初始 分布，对高炉生产起着至关重要的作用！
1.钢筋混凝土 2.耐火砖 3.冷却壁 4.水冷管
5.炉壳
冷却设备
支梁式水箱 A—铸管式 B—隔板式
扁水箱 （铸钢）
炉腹、炉腰、炉身下部：冷却壁
炉缸和炉底周围：光板式冷却壁（紫铜冷却壁）
风口：冷却套
1.风口 2.风口二套 3.风口大套 4.直吹管 5.弯管 6.固 定弯管 7.围管 8.短管 9.带有窥视孔的弯管 10.拉杆 11.炉壳
B、还原反应
铁氧化物的还原
1.铁氧化物的还原条件 还原反应通式： MeO＋B＝Me＋BO B：还原剂 Me：某种金属 要使反应能够进行，则： Me O B
还原剂B与O的化学亲和力 > Me与O的化学亲和力 在高炉冶炼过程中，满足条件的还原剂是CO和C，还 有少量的H2也参与还原
二.铁氧化物的还原顺序
焦炭在风口发生燃烧反应： C＋O2 =CO2 ＋33356kJ/kg + C+CO2 =2CO －13794kJ/kg 2C+O2 =2CO ＋9781kJ/kg
炼铁原理解析高炉冶炼过程中的矿石还原与炉渣形成机制

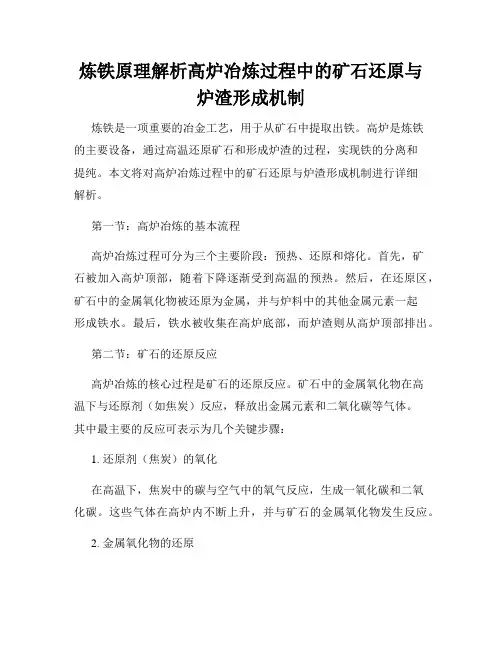

炼铁原理解析高炉冶炼过程中的矿石还原与炉渣形成机制炼铁是一项重要的冶金工艺，用于从矿石中提取出铁。
高炉是炼铁的主要设备，通过高温还原矿石和形成炉渣的过程，实现铁的分离和提纯。
本文将对高炉冶炼过程中的矿石还原与炉渣形成机制进行详细解析。
第一节：高炉冶炼的基本流程高炉冶炼过程可分为三个主要阶段：预热、还原和熔化。
首先，矿石被加入高炉顶部，随着下降逐渐受到高温的预热。
然后，在还原区，矿石中的金属氧化物被还原为金属，并与炉料中的其他金属元素一起形成铁水。
最后，铁水被收集在高炉底部，而炉渣则从高炉顶部排出。
第二节：矿石的还原反应高炉冶炼的核心过程是矿石的还原反应。
矿石中的金属氧化物在高温下与还原剂（如焦炭）反应，释放出金属元素和二氧化碳等气体。
其中最主要的反应可表示为几个关键步骤：1. 还原剂（焦炭）的氧化在高温下，焦炭中的碳与空气中的氧气反应，生成一氧化碳和二氧化碳。
这些气体在高炉内不断上升，并与矿石的金属氧化物发生反应。
2. 金属氧化物的还原金属氧化物与一氧化碳发生反应，还原成金属元素和二氧化碳。
这个还原反应是炉内主要的化学反应之一。
不同金属氧化物的还原程度和速率有所不同，这取决于各自的化学性质及温度条件。
3. 金属元素的迁移还原后的金属元素在高温下与其他金属元素结合，形成熔化的铁水。
这些金属元素在高炉内上升，直至达到悬浮于铁水上方的炉渣层。
第三节：炉渣的形成机制炉渣是高炉冶炼过程中的重要产物，它具有多种功能，如吸附杂质、稀释硫和磷等。
在高炉冶炼过程中，炉渣的形成主要经历以下几个步骤：1. 矿石中杂质的熔化矿石中的杂质（如硅、铝、钙等）在高温下被熔化，并分散于铁水和炉渣中。
这种熔化是高炉冶炼过程中的一个重要步骤，它有助于将杂质从铁水中分离出来。
2. 杂质的反应和吸附杂质在铁水和炉渣中发生各种化学反应，如与炉渣中的主要成分形成化合物或吸附于炉渣颗粒表面。
通过这些反应和吸附作用，炉渣能够有效地吸附和脱除铁水中的杂质。
炼铁高炉工艺知识点总结
炼铁高炉工艺知识点总结高炉是用于冶炼铁矿石的重要设备，其结构包括上部料柱、中部燃烧区和下部铁口三个部分。
1. 上部料柱上部料柱主要由料斗、布料装置和煤气分布装置组成。
在高炉冶炼过程中，生铁矿石和还原剂通过料斗和布料装置放入高炉中，并在上部料柱中进行干燥、预热和还原反应。
2. 中部燃烧区中部燃烧区是高炉中最重要的区域，也是冶炼反应最为激烈的地方。
在高炉的中部燃烧区，铁矿石的还原反应和燃料的燃烧反应同时进行，产生的热量和还原气体将铁矿石还原成铁，同时熔化生铁矿石。
3. 下部铁口下部铁口是高炉的出铁口，也是生铁的最终产出地。
铁水从下部铁口流出并通过管道输送至铁水罐或铁水车，最终用于制造钢铁产品。
二、高炉工艺过程高炉冶炼的主要工艺过程包括预处理、还原和熔融三个阶段。
1. 预处理铁矿石在高炉冶炼前需要进行预处理，主要包括干燥、预热和分级。
在高炉上部料柱中，铁矿石经过干燥和预热，使其内部水分挥发、结晶水分析出，并提高其温度，为还原反应和熔融反应提供条件。
此外，铁矿石还需要分级，以确保高炉内部燃料和还原气体的匹配，提高冶炼效率和生铁质量。
2. 还原在高炉的中部燃烧区，煤气和空气混合后燃烧产生的高温燃气对铁矿石进行还原作用。
这一阶段的主要冶炼反应包括颗粒还原和熔融还原两个过程。
颗粒还原是指铁矿石颗粒的直接还原反应，将铁矿石中的氧还原成铁，并生成还原气体。
熔融还原是指生铁矿石在高温条件下熔化，并在熔融状态下进行还原反应，产生液态生铁。
3. 熔融在高炉下部，液态生铁通过铁口流出，并通过管道输送至后续的冶炼工艺中。
在熔融过程中，熔融生铁的温度、成分和质量需要得到控制，以确保后续的钢铁生产工艺顺利进行。
三、高炉冶炼的关键技术1. 燃料配比高炉冶炼所需的燃料包括焦炭、焦炉煤气和其他燃料。
为了提高冶炼效率和生铁质量，需要合理确定燃料的配比，保证还原气体的成分和温度符合冶炼工艺的要求。
2. 熔炼温度在高炉冶炼过程中，熔炼温度对生铁的成分和质量具有重要影响。
高炉冶炼基本原理
铁料
燃料
热风
高炉
铁水 炼钢
铁渣 综合利用
高炉煤气 高炉煤气净化
高炉煤气用户
原料： • 铁矿石：主要是烧结矿、竖炉球团和富块
矿 • 燃料 ： 燃料主要是焦炭。焦炭在高炉冶
炼中起三个方面作用，即发热作用、还原 作用和骨架作用；其次、高炉还普遍喷吹 煤粉，煤粉可为烟煤、无烟煤，也可为两 种的混合煤 • 溶剂：主要是石灰石和萤石。当高炉炉渣 碱度偏低时，在炉内装入石灰石可以增加 炉渣中CaO含量，以提高炉渣碱度和脱硫 能力。萤石主要是用来洗炉、稀释炉渣， 增加炉渣的流动性。除此之外，高炉还使 用碎铁、钒钛块矿、钒钛渣等 •
1、1、2号高炉各配置三座新型内燃式硅砖 热风炉，风温1150℃~1200℃。
2、450 m3高炉每座高炉配置三座落地球式 热风炉，风温1050～1100℃。 热风炉工作制度：两烧一送工作制
4、每座高炉热风炉助燃空气配备两台高效 节能离心风机，集中送风，
5、为了增加生铁产量、降低焦比、减少氧 气不必要的放散，六座高炉均使用富氧 鼓风六座高炉均使用富氧鼓风
炉顶装入高炉，热电鼓风机冷风经热风炉加热从风口鼓入 高炉，原煤经磨煤机加工成煤粉后由风口喷入。这样铁料、 焦炭和热风在炉内逆向运动，经过一系列物理化学反应， 最终生成铁水、炉渣、煤气。铁水和炉渣由铁口排出分别 装入铁水罐和渣罐送炼钢和渣场。煤气经炉顶煤气管道通 过动力厂净化处理后进入煤气总管 。
炼铁工艺流程：
• 3、炉皮喷水 在高炉炉腰、炉身处设置 4层喷水环管，供高炉晚期炉皮打水冷却 使用
• 4、炉底冷却 六座高炉均采用水冷
• 5、冷却制度 高炉冷却水水温差控制及 热流强度均有控制标准
热风炉系统：热风炉是高炉生产的关键设 施，热风温度的高低，直接影响到高炉 生产技术指标。为降低焦比、增加煤粉 喷吹量从而降低生铁成本，必须提高热 风温度。
高炉炼铁知识培训课件
冶炼1t生铁大约需要1.6~2.0t矿石，0.4~0.6t焦炭 (coke)。
高炉冶炼是连续生产过程，必须尽可能为其提供数量 充足、品位高、强度好、粒度均匀粉末少、有害杂质少及 性能稳定的原料。
2.铁矿石种类：
磁铁矿（Fe3O4）
赤铁矿
褐铁矿（mFe2O3·nH2O）
◆块矿和粉矿
破碎、筛分
Байду номын сангаас富矿
粉矿（<5mm）供烧结厂生产烧结矿 大中型高炉<45mm
块矿(>5~10mm),上限 中小型高炉<20~25mm
2、高炉冶炼用原料
原料是高炉冶炼的物质基础，精料是使高炉操作稳 定顺行，获得高产、优质、低耗及长寿的基本保证。
高炉冶炼用的原料主要包括铁矿石、燃料和熔剂。 对于一些不能满足要求的原料，要进行一系列准备处理， 例如造块。 高炉冶炼用的原料主要有铁矿石（天然富矿（天然块矿）和 人造富矿（烧结矿、球团矿））、燃料（焦炭和喷吹煤） 和熔剂。
生铁一般可分为三大类：即供炼钢使用的炼钢生铁，供 铸造机件和工具用的铸造生铁和高炉锰铁、硅铁等铁合金三 种。
◆矿物：地壳中具有均一内部结构、化学组成及一定物理、 化学性质的天然化合物或自然元素称为矿物。其中能够为 人类利用的称为有用矿物。
◆矿石：在现代的技术经济条件下，能以工业规模从中提取 金属、金属化合物或其它产品的矿物称为矿石。
4.2高炉辅助设备
4.2.1供料系统
◆高炉炉顶装料设备的作用是按冶炼要求，向 炉内合理布料，同时要严密封住炉内荒煤气不 逸出炉外。 ◆常用的炉顶装料设备主要有钟式炉顶和溜槽 式（亦称无钟式）炉顶。 ◆我厂为料车上料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
炼铁厂高炉冶炼知识讲解
一、什么叫炉况判断？通过那些手
段判断炉况？
答案：高炉顺行是达到高产、优质、低耗、长寿的必要条件。
为此不是选择好了操作制度就能一劳永逸的。
在实际实际生产中原燃料的物理性能、化学成分经常会产生波动，气候条件的不断变化，入炉料的称量可能发生误差，操作失误与设备故障也不可完全杜绝，这些都会影响炉内热状态和顺行，判断炉况就是判断这种影响的程度及顺行的趋向。
即炉况是向凉还是向热，是否会影响顺行，影响程度如何等等。
判断炉况的手段基本是两
种，一是直接观察，如看入炉原料外貌，看出铁、出渣、料速、风口情况；二是利用计器仪表，如指示风压、风量、料尺、各部位温度及透气性指数等的仪表。
必须两种手段结合，连续综合观察一段时间的各种反映，进行综合分析，才能正确判断炉况。
二、为什么力求稳定前四小时和后
四小时、班与班之间的下料批数？答案：稳定下料批数是高炉进程均匀稳定的重要因素之一，稳定下料批数的作用是稳定本班和班与班之间各次铁的炉温，如果料批相差悬殊则会带来炉温大幅度的波动和影响生铁的质量，即使在轻负荷条件下也是如
此。
三、工长的技术操作水平应该表现
在哪几个方面？
答案：⑴能及时掌握炉况波动的因素；⑵能尽早知道炉况不稳定的原因；⑶具有对待炉况波动的方法和手段；⑷能掌握炉况变化的规律。
四、高炉炼铁工（高级）综合实作
题
8小时模拟高炉操作。
1、对上班进行分析（8分）
2、制定本班操作方针（包括采取必
要措施）预测本班料批总数及炉温会在什么范围（[SI]及铁水温度平均值）。
（12分）
3、每小时对路况分析、判断，采取
相应手段，写出依据或简易计算过程。
（21分）
4、班中检测操作方针与炉况走向是
否一致，若偏离并进行修正。
（6分）
5、对本班的操作进行总结。
（6分）
6、预测下班；料批总数及炉温会在
什么水平（[SI]及铁水温度平均值），对下班操作提出建议。
（11分）
7、铁前、铁后对[SI]、[S]、R2及铁
水温度的判断。
（36分）
平分标准
1、共8分
（1）炉温水平趋势、原因分析（2分）
（2）炉况顺行状态及分析（2分）（3）各部炉体温度分析（2分）（4）上班调剂分析（2分）
2、共12分
（1）制定本班操作方针（6分）（2）预测本班料批总数（3分）±1批，扣0.5分
（3）预测本班炉温平均值（3分）[SI]±0.05%，扣0.5分
3、共21分
每小时对路况分析、判断，采取相应手段，写出依据或简易计算过程。
每小时3分。
4、共6分
（1）操作方针执行完成情况，2分
（2）操作中正确与失误，调剂适量与否，2分
（3）炉前出铁是否正常及对高炉的影响，2分
5、对本班的操作进行总结。
6分
6、共11分
（1）炉温、碱度趋势，3分（2）炉况顺行状况，3分
（3）料批总数，3分
（4）对下班建议，2分
五、富氧喷煤高炉连续滑料如何处
理？
答：（1）迅速停氧、减煤或停止喷煤，一次减风到不继续滑料为止，上部集中加焦补足停煤影响的热量，改善料柱透气性；（2）、如还不能控制滑料，则继续减风到风口不灌渣为止。
六、如何控制当班的料速？
答：料速不仅仅是用每小时跑料批数来表示，准确地讲，应该是每小时跑焦碳或矿石的吨数。
针对各自高炉的冶炼强度，正常情况下料速是可以计算出来的：料速=（冶强×炉容）÷（24×干焦批）
=小时入炉风量÷每吨干焦耗风量。
正常生产时应保持每三个小时平均料速相对稳定。
导致料速慢的原因有：1、负荷轻，炉温高。
2、料柱透气性差，冶强低，有难行征兆。
3、炉缸堆积（边缘或中心气流过于发展）。
4、渣铁未出好。
（渣铁出不好原因不全在炉前，后面要讲到）。
料速过快的原因有：1、负荷重或出铁量偏大，炉温下行。
2、冶强提高。
不论什么原因料速偏快后，都要采取防凉的措施，如加煤、提风温、控风、临时走一段请负荷料等，前两个措施偏攻，后两个措施偏守。
七、炉顶温度控制：
炉顶温度是反映煤气利用好坏的一个主要参数。
正常炉况要求炉顶温度曲线微微波动，各点相互交织，顶温水平不应超过250℃，顶温不分家，各点温差不大于50℃。
顶温高的原因（炉况不稳除外）：1、料速慢，炉温高。
2、边缘气流发展。
顶温低的原因（空料线除外）：1、料速快，炉温低或炉温下行。
顶温差超过50℃的原因：1、因料柱透气性差或炉腰掉渣皮等导致气流失常，局部出现管道或将出现管道，煤气利用变差。
其结果是：炉况出现
小塌料或难行悬料，炉温下行，渣铁排放量变小而风口涌渣或灌渣。
遇到这种现象应采取控风（以顶温差变小为准）、降负荷等措施降低强化冶炼水平，维持顺行，提高炉温，疏松料柱。
八、从炉腰温度判断炉况的发展变化趋势
1、一般情况下，炉腰温度均匀升高，有两种可能：一是边缘气流过于发展，会导致渣皮脱落，炉温可能下行。
二是煤气利用改善，炉温将要升高。
（判断是那种情况要结合炉顶温度、炉喉温度及炉身温度等进行综合分
析。
）
2、炉腰温度局部升高是一种气流不稳导致渣皮脱落的现象。
这种情况会导致渣铁量增大炉温下行甚至废铁，严重时会导致小崩料或炉缸堆积烧坏风口。
如炉温基础可以，料速正常，应及时出铁并采取适当措施防止炉温突下；如料速变慢，应适当控风防止崩料；如炉温基础偏低，应采取控风和临时走一段轻负荷料或加净焦、提风温等维持顺行和提高炉温的措施。
九、如何从铁量差判断炉况的发展变化趋势？
铁量差是判断炉前工作质量的一个重要指标，通常我们用每炉铁量差和每班铁量差来衡量铁口操作是否正常和铁水是否出净。
当班铁量大于理论出铁量的原因：1、上班铁未出好。
2、炉墙有渣皮脱落。
3、炉缸由堆积转活跃。
4、炉况不稳，交班前有塌料现象。
（出现上述现象应采取控风或退负荷、提风温等稳定炉温的措施。
）
铁量小于理论出铁量的原因：1、炉温高。
2、渣碱度偏高。
3、铁口浅。
4、炉况失常，大部分是煤气流失常导致炉温失常，炉缸堆积，窝渣铁。
（出现上述现象应采取短时间降风温或减煤降炉温、降低渣碱度、提高铁口深度、增加出铁炉次等措施。
如是炉况失常所致，应采取控风、加净焦或降负荷、提炉温、洗炉等措施，防止恶化后坐料或休风导致灌风口事故发生。
）
计算理论出铁量的简便方法是：
理论出铁量=当班8个小时或12个小时的跑料批数×矿批÷矿比
十、关于条件变化时负荷的调整
1、高炉休风的负荷调整、高炉减风的负荷调整、低料线的负荷调整、布料器停转的负荷调整、改倒装的负荷
调整、降雨天的负荷调整、停喷煤时的负荷调整、风温低时负荷调整等这些调整的参数要记好，记不住的要写在纸上随身带着，经常使用，熟能生巧。
2、调整负荷时要综合考虑，如休风时负荷的调整要考虑休风时的热损失（按公式计算），还要考虑复风时减风作业、风温水平低、空料线等问题。
低料线的负荷调整要考虑炉料预热时间变短、因空料线减风等。
就是要把几项因素影响值合并一起才能达到目的。
3、调负荷时要计算焦比，要从焦比
变化推断炉温变化趋势；要根据自己要求的炉温计算需要增减的焦比，从而计算需要的负荷。
十一、炉渣碱度的调整
1、要对机烧比例增减1%影响炉渣
碱度多少（稳定球团或生矿）、生铁含硅增减0.1%影响碱度多少、烧结矿碱度升降0.1影响炉渣碱度多少等要有一个量的概念，有利于迅速及时地判断炉况的发展变化趋势和分析变化的原因。
2、调负荷时要考虑炉温变化对炉渣
碱度的影响，尤其是降负荷提炉温时。
3、调渣碱度时要考虑三元碱度和四
元碱度。
表1高炉休风的负荷调整
表2高炉减风的负荷调整
表3低料线的负荷调整
表4布料器停转的负荷调整
表5改倒装的负荷调整
表6降雨天的负荷调整
表7停煤时的负荷调整。
