6-1 分段建造的方法
第八章-分段装配-货舱区环型各分段制造
货舱区环型各分段制造货油舱区的环型分段包括底部分段、下边舱分段、舷侧分段、上边舱分段、甲板分段、横舱壁分段和纵舱壁分段，各类分段的结构形式不一样，所以制造方式和安装方法有所差别（见示图8—20），而共同点是分段首尾端的构架与壳板“一刀齐”。
示图8—20一、底部分段制造大型船舶底部一般分为平底线区的“方箱”底部，及其二侧舭部的底边水舱组成。
1、制造方式：大型船舶“方箱”底部均分为不对称的左右（P.S）二个片段分别制造，搭载前才总组合拢成整体。
制造方式是在“平面分段装焊流水线”上的内底板为基面反造，然后贴盖外板拼板。
而特殊船舶LNG则以内底板为基面反造，而外板纵骨则安装在另一外板胎架的铺板上。
将反造的内底片段翻身反扣至正态外板片段中成形分段。
1、安装方法我厂曾用过三种。
（1）七、八十年代曾用框架式装配法（见示图8—21）示图8—21（1）九十年代之后用放射式装配法（见示图8—22）示图8—22（3）LNG船用顺序式装配法（见示图8—23）示图8—232、操作控制要领（1）纵骨、纵桁及横向肋板间距尺寸按“LNG分段建造精度控制表”标准。
（2）纵骨、纵桁及横向肋板的垂直度按“LNG分段建造精度控制表”标准。
（3）纵骨、纵桁、内底板及外板首、尾端应在同一横断面内，检测办法用线锤或激光经纬仪。
4、构架装配顺序内底板拼板划线及切割→纵骨安装→16极焊接→安装肋板→插入纵桁板→架设外板纵骨材→构架焊接→预舾装→贴盖外板拼板→定位加强焊。
（1）内底纵骨安装。
将纵骨按零件号吊到分段内底板相对应的位置。
根据图纸尺寸确定纵骨轮廓与外板端缝的相对位置，然后用点焊固定。
点焊时应从纵骨中间向二端固定，定位焊结束后，要用角尺或水平尺检测盘直度，在关键部位肋骨与内底板的垂直度须用钢板条临时加强以防止纵材焊接变形。
（2）肋板安装。
吊装肋板按相应的肋位线插入纵材之间。
在吊装肋板时会遇到肋板上的纵骨切口不易插入纵骨，这时须修正肋板上的切口。
船体加工-分段装焊方法
船体加工与装配
船体结构预装焊工艺
部、组件装焊 分段装押
组件装焊 大型分段或总段的组装
加工的船体构件绝大部分要经过此工艺过程， 再送往船台装焊成船体
船体结构预装焊工艺
船体结构预装程序的合理与否
船体建造质量的好坏 船体变形的大小
预装焊工艺水平的高低
装配作业的难易 制造周期的长短
• 船厂的生产能力 • 生产效事的高低
分段装焊工艺
分段的类型
分 段
• 由零、部件组装而成的船体局部结构
平面分段 平直板列上装有骨材的单层平面板架
舱壁分段
舱口围壁分段
平台甲板分段
平行中体处的舷侧分段
分段装焊工艺
分段的类型
分 段
• 由零、部件组装而成的船体局部结构
曲面分段 曲面板列上装有骨材的单层曲面板架
单底分段 甲板分段
舷侧分段
分段装焊工艺
分段装焊工艺
分段装焊工艺的基本内容
分段装焊顺序的合理与否
分段制造的质量 辅助材料的消耗量
装焊作业的难易程度 分段制造的周期
分段装焊工艺
分段装焊工艺的基本内容
同一分段 不同分段
不同的制造方法 不同的装焊顺序
分段装焊工艺
分段建造方法
按装配基面分类
正造法
反造法
侧（卧）造法
分段建造时的位置与其在 实船上的位置一致
分段装焊工艺
分段建造方法
放射法
按构件安装顺序分类
分段装焊工艺
分段建造方法
按构件安装顺序分类
插入法
在分段装配基准面的板列上
• 安装间断的纵向构件
• 再装插入的横向构件
• 将连续的纵向桁材插入横向构件中，然后再进行焊接
船舶分段建造
分段施工要领（一）精度控制要求：1 胎架制造的精度控制胎架是分段制造的基础，胎架的正确与否直接影响到分段的质量。
因事业部严格规定，胎架制造结束后由检验科验收。
1-1 胎架必须有足够的刚性。
1-2 胎架制作要有中心线，角尺线，水平线。
双斜切胎架必须有拼板接缝线。
1-3 胎架的外型尺寸不能大于分段，如果是通用胎架一定要考虑在分段的两端进行加强，并考虑吊环的位置，做永久设计。
2 分段铺板划线。
2-1 平直分段铺板后也要与胎架固定，以免变形，纵骨、纵桁利用钢带划线。
2-2 有线形的分段铺板尤其是双斜切舷侧分段必须与胎架紧贴，固定后划线，要求划出肋骨检验线，余量线，对合线，并提交精度管理组验收后作好记录并存档。
水线： 3M、6M、8M、11M、14M、18M直剖线：2M、5M、7M、10M（无阶梯平台分段）3 分段完工。
3-1 分段完工后必须按图纸要求划出肋骨检验线，水线，中心线，直剖线以及分段对合线。
3-2 精度管理组在完工测量时必须认真检查分段的外形尺寸（以立体图作为测量草图）、焊接变形数据，型值必须控制在允许误差范围内，超差一律返工修正，不给后道工序造成隐患，并将数据存档，必要情况下应传达给船台或船坞。
3-3 检验工具必须经常校对，修正。
3-4 严格执行自由边火工工艺。
4 分段制造过程中焊接变形控制。
分段制造过程中的焊接变形一般可以分为两个过程。
4-1 在胎架上的变形，分段在胎架上制造时，由于构件间的焊接而产生变形。
此时，由于受胎架的刚性强制固定而显得不很突出，一旦脱离胎架，处于自由状态时就发现了明显的变形。
这种变形是很难控制的。
它是受装配构件时自强与强制情况及间隙大小而影响。
但是，这种变形是局部的，不是大面积的。
4-2 分段在胎架上随制造进度而产生变形。
例如，带有转圆的底部分段，（反造）在转圆外板焊接时就产生变形，这种变形是大面积的，而且造成的影响较大，在胎架制造时加放变形是防范措施之一。
4-3 分段脱离胎架后的焊接变形。
工程建筑分段施工方案
工程建筑分段施工方案工程建筑分段施工方案是指将一个大型工程划分为多个小段进行施工的方案。
这种施工方式可以提高工程施工的效率，减少工程质量问题，并且可以更好地控制工程进度。
下面给出一个700字的工程建筑分段施工方案：工程名称：某市XX大道改造工程工程规模：总长度XX公里，包含道路拓宽、排水系统改造以及路灯、环境景观等设施的建设。
施工单位：XX建筑工程有限公司施工周期：预计工期为XXX天，按照每天施工X公里的进度安排。
施工方案：1. 工程划分：将整个工程划分为X个段落，每个段落长度为Y公里。
根据道路特点和工程难度进行合理划分，确保每个段落施工难度相对均衡。
2. 前期准备：在施工前，组织专业人员进行详细勘测和规划，制定各个段落的施工工艺和施工计划。
同时，采购所需的材料和设备，做好施工前的准备工作。
3. 施工步骤：(1) 第一段落施工：根据施工计划，选派经验丰富的工程队伍负责第一段落的施工工作。
包括道路拆除、土方开挖、排水系统改造等工作。
施工中要做好环境保护，确保施工期间的安全和正常交通的通行。
(2) 第二段落施工：在第一段落施工完成后，工程队伍顺序进行第二段落的施工工作。
同样要根据工程计划进行道路开挖、排水系统改造等工作，确保施工质量。
(3) 其他段落施工：依次对剩余的段落进行施工，在每个段落施工前，要对前一段落的施工质量进行合格验收，确保整个工程按时按质完成。
4. 施工管理：施工期间，要按照施工计划进行施工管理，确保各个施工段落不出现交叉施工和资源浪费的问题。
同时，要加强对施工现场的安全管理，确保施工人员的安全。
5. 质量控制：在施工过程中，要加强对施工质量的监督和控制，对关键工艺进行全程跟踪检验，确保施工质量达标。
6. 进度控制：根据施工进度和计划，随时调整施工队伍的人员和设备资源，确保每个段落按时完成。
同时，要定期组织工程进展会议，对施工进度进行评估和调整。
7. 完工验收：在整个工程完成后，对各个段落进行验收和总结，对工程质量和施工管理进行评估，确保工程质量达到设计要求。
船舶生产设计
Ø现代船舶设计可分为：初步设计初步设计((合同设计合同设计),),),详细设计详细设计详细设计,,和生产设计三阶段Ø初步设计与详细设计是解决造什么样的船的问题.生产设计则是解决怎样造船和怎样合理组织造船生产的问题。
Ø生产设计特点:1生产设计要解决的是“怎样造船”的问题2生产设计将涉及生产设计将涉及,,工艺工艺,,管理融为一体3生产设计必将涉及整个生产体系4生产设计将通过事前准备工作而贯穿整个船舶设计过程的始终5生产设计的过程是在图面上“模拟造船”的过程6生产设计的工作图表式现场生产的唯一依据。
生产设计的基本内容：生产设计的事前准备工作、生产设计图纸和管理表的绘制。
Ø生产设计包括两部分内容:船体生产设计和舾装生产设计Ø舾装生产设计又分为：船装船装,,机装机装,,和电装生产设计和电装生产设计..船装又可分为内装船装又可分为内装,,外装外装,,管装和涂装.内装是以居住舱室为主的室内舾装设计内装是以居住舱室为主的室内舾装设计,,外装指舱室外全船各层甲板的舾装设计外装指舱室外全船各层甲板的舾装设计,,又称甲板舾装称甲板舾装,,管装是指除机舱以外的全船性管系舾装管装是指除机舱以外的全船性管系舾装,,涂装是指全船的除锈处理与涂料涂装设计涂装设计,,包括原材料的预处理Ø生产设计前的准备工作,主要有生产技术准备主要有生产技术准备,,计划准备和工程控制准备三项工作Ø原则工艺说明书与船舶建造方针书的区别:1前者在推行生产设计前编制的综合性造船工艺文件后者是在推行生产设计之后编制的2，前者是由船厂设计部门或者是船体车间前者是由船厂设计部门或者是船体车间,,在方案设计在方案设计,,初步设计和技术设计的同时或之后初步设计和技术设计的同时或之后((在施工设计阶段在施工设计阶段),),),从整个船厂从整个船厂从整个船厂,,船舶产品的角度品的角度,,以船体为中心和重点以船体为中心和重点,,后者是以船体和舾装为中心和重点Ø船舶建造方针书是以船体为基础是以船体为基础,,以舾装为中心以舾装为中心,,以现代化造船技术为主导Ø建造方针书的内容一般可分为两部分:一为合同概要一为合同概要,,主要技术参数和主要无量主要技术参数和主要无量,,基本方针和部门方针二为附图方针和部门方针二为附图,,附表和综合协调。

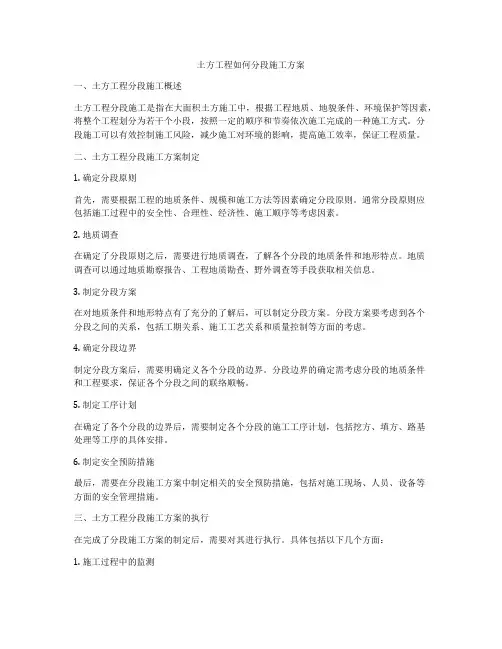

土方工程如何分段施工方案
