径向跳动和公差径向圆跳动与径向全跳动径向圆跳动的公差带是垂直于基准轴线的任意的测量平面内半径差为公差值t，且圆心在基准轴线上的两个同心圆之间的区域(见图10a)，其公差带限制在两坐标(平面坐标)范围内。
径向全跳动的公差带是半径为公差值t，且与基准轴线同轴的两圆柱面之间的区域(见图10b)，其公差带限制在三坐标(空间坐标)范围内。
图10 径向圆跳动与径向全跳动图11 端面圆跳动与端面全跳动图12 用端面圆跳动控制端面全跳动图13斜向圆跳动由于径向全跳动测量比较复杂，所以经常用测量径向圆跳动来限制径向全跳动。
必须指出，在用测量径向圆跳动代替径向全跳动时，应保证被测量圆柱面上的母线对基准轴线的平行度，或者是被测量圆柱面的轴向尺寸较小，并借助于工艺方法可以保证母线对基准轴线平行度误差不大时，方可应用。
为确保产品质量，应使径向圆跳动误差值与母线对基准轴线的平行度误差之和小于或等于所要求的径向全跳动公差值。
2端面圆跳动与端面全跳动端面圆跳动的公差带是在与基准轴线同轴的任一直径位置的测量圆柱面上沿母线方向宽度为t的圆柱面区域(见图11a)。
端面全跳动的公差带是垂直于基准轴线，距离为公差值t的两平行平面之间的区域(见图11b)。
显然端面圆跳动仅仅是端面全跳动的一部分，两者作用效果是不同的。
应该根据功能要求来确定是标注端面全跳动还是端面圆跳动。
通常，只有当端面的平面度足够小时，才能用端面圆跳动代替端面全跳动。
例如，对于安装轴承的轴肩，因其径向尺寸(d1－d2)较小，可以用控制端面圆跳动误差来达到控制端面全跳动的目的(见图12)。
3径向圆跳动与斜向圆跳动对于圆锥表面和对称回转轴线的成形表面一般应标注斜向圆跳动。
只有当锥面锥角较小时(如α≤10°)才可标注径向圆跳动代替斜向圆跳动，以便于检测。
如图13所示，设径向圆跳动误差为H，斜向圆跳动误差为h，则：h＝Hcosα。
五、跳动公差与其他形位公差4径向圆跳动、圆度、同轴度径向圆跳动是一项综合性公差，它不仅控制了同轴度误差，同时也包含了圆度误差。
径向跳动的介绍及其测量方法
---专业提供 SPC 数据分析软件等机械测量解决方案
员该零件不符合生产规格要求， 需要进一步去完善，这就可以进一步提高测量效 率。
以上是对径向跳动的定义以及测量方法等内容进行了详细的介绍， 在上文提到的 径向跳动的两种测量方法中， 其中利用我们的数据分析仪来直接连接百分表是目 前提高径向跳动检测效率的一种新方法， 不但可以减少由于人工操作所造成的误 差，还可以大大提高检测效率，可以真正实现机械加工测量的数字化。如需更深 入了解这方面的应用， 可直接与我们的工作人员联系，我们将非常乐意为您解答 您所提出的问题！
---专业提供 SPC 数据分析软件等机械测量解决方案
2） 开始测量， 转到零件一周， 数据分析仪会自动采集仪读取测量的最大最小值， 多测量几个位置。 3）数据处理：数据采集仪软件里已嵌入计算径向跳动误差的公式在里面，数据 分析仪会自动计算跳动误差值，无需人工去计算跳动误差值。 4）分析结果：数据采集仪会自动根据所测得的跳动误差值，以轴类零件规定的 跳动公差值进行比较， 一旦跳动误差值大于跳动公差值， 则系统会自动报警， 表示该轴类零件测量结果不合格。 5）测量完成后将工件拿下，收好偏摆仪百分表以及数据采集仪，清除在偏摆仪 上留下的污量径向跳动的优势： 1）无需人工用肉眼去读数，可以减少由于人工读数产生的误差； 说明：由于测量径向跳动时，需要测量到最大值跟最小值，最后的径向跳动 值为 Fr ＝ rmax － rmin ， 但是如果由人工去读数时， 很难直接判断出哪次是最大值， 哪次是最小值，这就需要多次去测量去判断，这样就很容易判断错误，而且当一 台偏摆仪一次性连接几个百分表来同时测量时，那工作量会更大，更容易出错。 直接利用数据采集仪连接百分表，采集仪就会自动读取测量的最大值跟最小值， 完全不需要人工去操作。
跳动公差带标注及(完整版).pptx
一、圆跳动（
跳动公差
）
径向圆跳动 垂直于基准轴线的任
一测量平面内半径差为公差 值t，且ຫໍສະໝຸດ 心在基准轴线上 的两同心圆之间的区域。
如图所示，ød圆柱面 绕基准轴线作无轴向移动回 转时，在任一测量平面内的 径向跳动量不得大于公差值 0.1mm。
精心整理
跳动公差
端面圆跳动

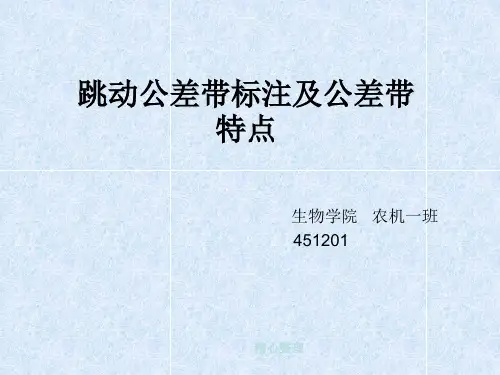

跳动公差带标注及公差带 特点
生物学院 农机一班 451201
精心整理
跳动公差
定 义 ：关联实际要素绕基准轴线回转一周或连续回转 时所允许的最大跳动量 约束对象：组成要素——回转表面、端平面
圆跳动 按回转情况
全跳动 分 类
径向跳动——圆柱面 按测量方向 轴向跳动——端平面
斜向跳动——圆锥面 标注方法：框格式标注，3格
在与基准轴线同轴的 任一直径的测量圆柱面上， 沿母线（或者说轴线）方 向宽度为t的圆柱面区域。
如图所示。当零件绕 基准轴线作无轴向移动回 转时，右端面上任一测量 直径处的轴向跳动量均不 得大于公差值0.1mm。
精心整理
跳动公差
斜向圆跳动
在与基准轴线同轴，且 母线垂直于被测表面的任意 测量圆锥面上，沿母线方向 宽度为公差值 t 的圆锥面 区域。
径向圆跳动——圆度误差和同轴度误差 径向全跳动——圆柱度误差和同轴度误差 轴向圆跳动——垂直度误差 轴向全跳动——平面度误差、垂直度误差
精心整理
如图所示，除特殊规定 外，其测量方向是被测面的 法线方向。 ※斜向圆跳动公差的被测要素 是圆锥面，其引线垂直于素 线
精心整理
二、全跳动（
跳动公差
）
径向全跳动
半径差为公差值t， 且与基准轴线同轴的两 圆柱面之间的区域。
圆跳动公差的概念及说明
圆跳动
目录
圆跳动公差
顶外圆跳动测量装置
圆跳动公差是被测要素在某一固定参考点绕基准轴线旋转一周（零件和测量仪器件无轴向位移）时，指示器值所允许的最大变动量。
圆跳动公差适用于被测要素任一不用的测量位置。
符号用“↗”表示。
圆跳动公差的分类
圆跳动公差的按其被测要素的几何特征和测量方向，可分为四类：径向圆跳动公差、端面圆跳动公差、斜向圆跳动公差、斜向（给角度的）圆跳动公差。
具体如下：
1、径向圆跳动公差带定义：径向圆跳动公差带是在垂直于基准轴线的任一测量平面内，半径为公差值t，且圆心在基准轴线上的两个同心圆之间的区域。
圆柱面绕基准轴线作无轴向移动回转时，在任一测量平面内的径向跳动量均不得大于公差值0.05mm。
2、端面圆跳动公差带定义：径向圆跳动公差带是在与基准轴线同轴的任一半径位置的测量圆柱面上沿母线方向距离为公差值t的两圆之间的区域。
当被测件绕基准轴线无轴向移动旋转一周时，在被测面上任一测量直径处的轴向跳动量均不得大于公差值0.05mm。
3、斜向圆跳动公差带定义：径向圆跳动公差带是在与基准轴线同轴，且母线垂直于被测表面的任一测量圆锥面上，沿母线方向距离为公差值t的两圆之间的区域，除特殊规定外，其测量方向是被测面的法线方向。
径向跳动和公差
径向圆跳动与径向全跳动径向圆跳动的公差带是垂直于基准轴线的任意的测量平面内半径差为公差值t，且圆心在基准轴线上的两个同心圆之间的区域(见图10a)，其公差带限制在两坐标(平面坐标)范围内。
径向全跳动的公差带是半径为公差值t，且与基准轴线同轴的两圆柱面之间的区域(见图10b)，其公差带限制在三坐标(空间坐标)范围内。
图10 径向圆跳动与径向全跳动图11 端面圆跳动与端面全跳动图12 用端面圆跳动控制端面全跳动图13斜向圆跳动由于径向全跳动测量比较复杂，所以经常用测量径向圆跳动来限制径向全跳动。
必须指出，在用测量径向圆跳动代替径向全跳动时，应保证被测量圆柱面上的母线对基准轴线的平行度，或者是被测量圆柱面的轴向尺寸较小，并借助于工艺方法可以保证母线对基准轴线平行度误差不大时，方可应用。
为确保产品质量，应使径向圆跳动误差值与母线对基准轴线的平行度误差之和小于或等于所要求的径向全跳动公差值。
端面圆跳动与端面全跳动端面圆跳动的公差带是在与基准轴线同轴的任一直径位置的测量圆柱面上沿母线方向宽度为t的圆柱面区域(见图11a)。
端面全跳动的公差带是垂直于基准轴线，距离为公差值t的两平行平面之间的区域(见图11b)。
显然端面圆跳动仅仅是端面全跳动的一部分，两者作用效果是不同的。
应该根据功能要求来确定是标注端面全跳动还是端面圆跳动。
通常，只有当端面的平面度足够小时，才能用端面圆跳动代替端面全跳动。
例如，对于安装轴承的轴肩，因其径向尺寸(d1－d2)较小，可以用控制端面圆跳动误差来达到控制端面全跳动的目的(见图12)。
3径向圆跳动与斜向圆跳动对于圆锥表面和对称回转轴线的成形表面一般应标注斜向圆跳动。
只有当锥面锥角较小时(如α≤10°)才可标注径向圆跳动代替斜向圆跳动，以便于检测。
如图13所示，设径向圆跳动误差为H，斜向圆跳动误差为h，则：h＝Hcosα。
五、跳动公差与其他形位公差4径向圆跳动、圆度、同轴度径向圆跳动是一项综合性公差，它不仅控制了同轴度误差，同时也包含了圆度误差。
径向全跳动公差带与圆柱度公差带形状是相同的
径向全跳动公差带与圆柱度公差带形状是相同的，但前者的轴线与基准轴线同轴，后者的轴线是浮动的，随圆柱度误差的形状而定。
径向全跳动是被测圆柱度误差和同轴度误差的综合反映。
端面全跳动的公差带与端面对轴线的垂直度公差带是相同的，因而两者控制几何误差的效果也是一样的。
由基准提取要素建立基准时，应以该基准拟合要素为基准，而拟合要素的位置应符合最小条件。
由基准提取平面建立基准时，基准平面为处于实体制外与基准提取表面相接触，并符合最小条件的拟合平面。
滚动轴承为标准化的部件，根据标准件的特点，滚动轴承内圈与轴的配合采用基孔制，外圈与外壳孔的配合应采用基轴制，以便实现完全完全互换性。
各级轴承的单一平面平均外径Dmp的公差带的上偏差均为零，与一般基轴制相同。
单一平面平均内径dmp的公差带，其上偏差亦为零，而下偏差均为负值，和一般基孔制的规定不同，这样的公差分布是考虑到轴承与轴颈配合的特殊需要，当它与一般过度配合的轴相配时，可以获得小量的过盈，从而满足了轴承内孔与轴的配合要求，同时又可按标准偏差来加工轴。
按照泰勒原则（即极限尺寸判断原则），用于控制工件作用尺寸的是通端量规，它的测量面理论上应具有与被检测孔或轴相应的完整表面（即全形量规），其尺寸应等于孔或轴的最大实体尺寸，且量规工作面的长度应等于工件的配合长度，即用以模拟最大实体边界；止端量规仅用于控制工件实际尺寸，它的测量面理论上应为点状（不全形量规），即应按两点法来检测，以避免形状误差的影响，其尺寸应等于孔或轴的最小实体尺寸.尺寸偏差：某一尺寸减其公称尺寸所得的代数差形状公差：单一提取要素形状的允许变动量定位公差：关联提取（实际）要素对基准在位置上的允许变动全量工作量规：工人在加工件时用来检验工件的量规最大实体原则：实际轮廓要素遵守最大实体实效边界，要求其提取组成要素处处不得超越该边界公差：允许零件几何参数的变动量尺寸要素：由一定大小的线性尺寸或角度尺寸确立的几何形状公称尺寸：由图样规范确定的理想形状要素的尺寸极限偏差：极限尺寸减公称尺寸之差尺寸公差：上极限尺寸减下极限尺寸之差配合：工称尺寸相同的相互结合的孔和轴公差带之间的关系组成要素：指构件外形的点线面中心要素：由一个或几个组成要素对称中心得到的中心点，中心线，中心面。
齿轮径向跳动公差表
齿轮径向跳动公差表介绍齿轮是机械传动中常见的元件，用于传递动力和转速。
在齿轮的制造过程中，为了确保齿轮的准确性和可靠性，需要进行公差控制。
其中，齿轮径向跳动公差是齿轮制造中的一个重要参数。
本文将详细介绍齿轮径向跳动公差表的相关内容。
齿轮径向跳动公差的定义齿轮径向跳动公差是指齿轮齿面与基准轴线之间的距离差，也可以理解为齿轮齿面的偏心量。
齿轮径向跳动公差的大小直接影响到齿轮的运转精度和噪音水平。
通常情况下，齿轮径向跳动公差应控制在一定范围内，以确保齿轮的正常运行。
齿轮径向跳动公差的测量方法齿轮径向跳动公差的测量是通过测量齿轮齿面与基准轴线之间的距离差来完成的。
常用的测量方法包括以下几种：1. 直接测量法直接测量法是通过测量齿轮齿面的偏心量来确定齿轮径向跳动公差的大小。
这种方法需要使用专用的测量工具，如齿轮齿距测量仪、齿轮齿距测量仪等。
通过将测量仪放置在齿轮齿面上，可以直接读取齿轮齿面与基准轴线之间的距离差。
2. 间接测量法间接测量法是通过测量齿轮齿面的其他参数来推算齿轮径向跳动公差的大小。
常用的间接测量方法包括齿距测量法、齿厚测量法等。
这些方法通过测量齿轮齿面的几何参数，然后根据几何关系计算出齿轮径向跳动公差。
齿轮径向跳动公差的控制齿轮径向跳动公差的控制是齿轮制造中的重要环节。
合理的公差控制可以确保齿轮的运转精度和噪音水平，提高齿轮的使用寿命和可靠性。
1. 公差设计在齿轮的设计阶段，需要根据齿轮的使用要求和传动系统的要求，确定合适的齿轮径向跳动公差。
公差设计应考虑到齿轮的制造工艺、材料特性和运行环境等因素，以确保齿轮的性能和可靠性。
2. 制造工艺控制齿轮的制造工艺对齿轮径向跳动公差的控制具有重要影响。
制造工艺中的加工精度、热处理工艺等因素都会对齿轮的公差产生影响。
因此，在齿轮的制造过程中，需要严格控制各个工艺环节，以确保齿轮的公差符合设计要求。
3. 检测和筛选在齿轮的制造过程中，需要对齿轮的径向跳动公差进行检测和筛选。
齿轮径向跳动公差表
齿轮径向跳动是指齿轮在旋转运动中，由于各种原因产生的振动。
这种振动会对齿轮的运动精度和使用寿命产生影响。
因此，对于齿轮的设计和制造，需要严格控制其径向跳动公差。
以下是一个齿轮径向跳动公差评价的示例：
这个表格中，模数和齿数分别对应齿轮的直径和齿数，径向跳动公差则表示在制造过程中产生的径向跳动的最大允许值。
例如，模数为0.376、齿数为10的齿轮，其径向跳动公差评定应为0.10mm。
需要说明的是，这只是一个示例表格，实际的齿轮径向跳动公差错定应根据具体的设计和制造要求、相关标准和规范进行确定。
同时，对于不同类型和用途的齿轮（如普通齿轮、斜齿轮、人字齿轮等），其径向跳动的公差也会有所不同。
因此，在进行齿轮设计和制造时，需要根据具体情况选择合适的公差标准和规定。
