NE150板链斗式提升机技术要求
NE板链斗式提升机技术规范
NE板链斗式提升机一、NSE斗式提升机产品介绍NSE系列斗式提升机是我公司97年开发的一种新型垂直提升设备。
它适用于提升粉状和小颗粒状物料，如：水泥、煤粉、破碎后较细的矿石等。
NSE系列板链式提升机是我公司引进国外同类产品先进技术开发的产品，在各工业国家，这类输送机广泛用于输送量较大的粉状和小颗粒状物料的提升。
NSE系列板链式提升机共有九个基本型号：NSE100、NSE200、NSE300、NSE400、NSE500、NSE600、NSE700、NSE800、NSE1000，每种型号可根据输送物料的不同，选择不同的提升速度，最大提升速度70m／min。
另外，我公司还可根据用户要求设计各基本型号之间的扩展型号。
二、提升机的特点1、输送能力大。
该系列提升机是国内提升机中相近横截面尺寸输送量最大的提升机，提升量为100～1000m3／h。
2、提升范围广。
这类提升机对物料的种类、特性要求少。
不但能提升一般粉状、小颗粒状物料，而且可提升磨琢性较大的物料。
要求物料温度≤200℃。
3、驱动功率小。
采用流入式喂料、诱导式卸料、大容量的料斗密集型布置。
在物料提升时几乎无回料和挖料现象，因此无效功率少，比环链提升机节省功率约30％。
4、使用寿命长。
提升机的喂料采用流入式，无需用斗挖料，材料之间很少发生挤压和碰撞现象。
本机在设计时保证物料在喂料、提升机卸料时少有撒落，减少了机械磨损，采用板链式高强度耐磨输送链，大大延长了输送链和料斗的使用寿命。
正常使用下，输送链使用寿命超过3年。
5、提升高度高。
该提升机运行平稳，并且采用板链式高强度耐磨输送链，因此可达到较高的提升高度。
在额定输送量下，提升高度≤50m。
6、密封性好，环境污染少。
7、运行可靠性好。
先进的设计原理和加工方法，保证了整机运行的可靠性，无故障时间超过2万小时。
8、操作、维护方便，易损件少。
9、结构刚度好，精度高。
机壳经压型焊接后，刚度好且外观漂亮。
10、综合成本低。
NE板链斗式提升机技术参数
NE板链斗式提升机技术参数一、概述NE板链斗式提升机是引进国外先进技术研制、开发的产品。
适用于垂直输送粉状、粒状、和块状物料，也可以提升磨琢性较大的物料，如粉煤灰、矿渣、石灰石、水泥生料、水泥熟料、水泥、煤、干粘土等。
物料温度一般不超过250度，提升高度最高可达40m。
NE板链斗式提升机为板链式、重力诱导卸料的提升机设备。
该机采用流入式喂料，物料流入料斗内靠板链提升到顶端，在物料重力作用下自行卸料。
链条是幼稚合金钢高强度板式链条，耐磨可靠，驱动部分采用硬齿面减速机。
二、结构组成NE板链斗式提升机由运行部件、驱动装置、上部装置、中间机壳、下部装置组成。
<1>运行部件由料斗和专用链条组成。
NE30以下采用单排链，NE50-NE800采用双排链。
<2>驱动装置采用多种驱动组合驱动。
驱动平台上装有检修架和栏杆，驱动装置分为左装和右装两种。
<3>上部装置安装有轨道（双排链）、逆止器、卸料口袋装有防回料橡胶板。
<4>中间节部分中间节装有轨道，以防止链条在运行过程中摆动。
<5>下部装置安装有自动张紧装置。
三、外形尺寸NE板链斗式提升机外形尺寸及安装图，每台NE链条斗式提升机一般只配套供应一节带有检视门的中间机壳，若用户要求增加带检视门中间机壳数量或改变开孔位置，应在订货时注明。
四、安装要求NE板链斗式提升机安装方法如下<1>斗提机下部区段的支撑面，必须保证坐落在基础的水平面上。
<2>斗提机的上部驱动轴和下部张紧轴应在同一垂直平面内。
<3>中间机壳法兰连接处，不得有显著的错位。
<4>料斗在牵引构件上的位置应正确，并紧固可靠。
<5>螺旋拉紧装置调整好后，应使牵引构件具有均匀的、正常运行所必须的张紧力。
NE斗式提升机说明书
NE 型板链提升机是应用最广泛的一种垂直提升设备，该机适用于中、大块和有磨琢性的物料（如石灰石、水泥熟料、石膏、块煤）的垂直输送，物料温度在250 C以下。
NE 型板链斗式提升机是由本公司引进的国外同类产品先进技术开发的产品。
NE系列板链式斗式提升机共有11种型号:NE15、NE30 NE50 NE100 NE150 NE200 NE300 NE400 NE500 NE600 NE800一、NE系列板链斗式提升机工作原理：NE 系列板链式斗式提升机系流入式喂料，物料流入料斗内靠板链提升到顶端，在物料重力作用下自行卸料。
本系列提升机规格多（NE15~NE80共11种）,提升量广；且生产能高，能耗较低，可逐步代替其他类型提升机。
该机采用全封式机壳，链速低，几乎无回料现象，因此无功功率损耗少，噪声低，寿命长。
二、NE系列板链斗式提升机主要结构：NE系列板链式斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。
运行部件---由料斗和专用板式链条组成,NE30以及下采用单排链,NE50--NE800采用双排链。
驱动装置---采用多种驱动组合驱动,（依用户实际需要而定）.驱动平台上装有检修架和栏杆。
驱动制装置分左和右装两种。
上部装置---安装有轨道（双排链）、逆止器、卸料口装有防回料橡胶板。
中间节---部分中间节装有轨道（双链）,以防止链条工作中摆动F部装置---安装有自动张紧装置三、NE系列板链斗式提升机主要部件特点：1. 提升范围广。
这类提升机对物料的种类、特性及块度的要求少；可提升粉状、粒状和块状物料；可提升磨琢性的的物料；可提升温度＜ 250度的高温物料。
2、输送能力大。
提升量可达15-800立方米/小时。
3. 能耗低。
这类提升机采用流入式喂料，重力诱导式卸料，且采用密集型布置的大容量料斗输送，链速低提升量大，几乎无回料现象，因此驱动功率小，理论计算轴功率是环链式提升机的25%-45%4. 使用寿命长。
提升机安装技术要求
提升机安装技术要求
1. 安装基础：提升机的安装基础应牢固、平整，能够承受设备的重量和运行时的动态载荷。
基础的施工应符合设计要求，并进行充分的地脚螺栓锚固。
2. 钢架结构：提升机的钢架结构应按照设计要求进行组装和安装，确保结构的稳定性和强度。
连接螺栓应紧固可靠，焊缝应饱满、无裂缝。
3. 驱动装置：提升机的驱动装置应安装在坚固的基础上，与传动系统连接可靠。
驱动装置的调试应按照制造商提供的说明书进行，确保运行平稳、无异响。
4. 绳索或链条：提升机的绳索或链条应选择合适的规格和材质，安装时应保证绳索或链条的张力均匀，无扭结、缠绕等现象。
5. 安全保护装置：提升机应配备完善的安全保护装置，如过载保护、限位保护、超速保护等。
这些装置的安装和调试应严格按照相关标准进行。
6. 电气系统：提升机的电气系统应安装在防潮、防尘的环境中，电缆敷设应规范、整齐。
电气设备的接地应可靠，符合安全要求。
7. 调试与验收：在提升机安装完成后，应对设备进行全面的调试和试运行，检查各项技术指标是否符合设计要求。
验收合格后，方可投入使用。
总之，提升机的安装技术要求涉及到基础、结构、驱动、绳索、安全保护装置、电气系统等多个方面，需要严格按照相关标准和规范进行操作，以确保设备的安全、可靠运行。
NE板链提升机使用说明书
NE型高速板链斗式提升机NE Type High Speed Drag Chain Elevator产品使用说明书User’s Guidance目录Contents本使用说明书是根据客户的使用需求由一下构成This manual comprises the following based on user’s requirements产品信息Product profile (3)安全注意事项Security items (4)警告！Warning! (5)特别提示！Special notice! (6)一、提升机的用途及特点Purpose and characteristics (7)二、提升机的技术规范Technical Specifications (8)三、提升机的结构及安装简图 (9)四、提升机的搬运、安装和废品处理Moving, installation and disposal (10)1、提升机的搬运、吊装Moving and hoisting of the bucket elevator (10)2、提升机的安装说明Installation specification (10)3、提升机的安装要求Installation requirement (11)4、拆卸和废品处理Unpacking and disposed parts handling (12)五、提升机的试车注意事项Commissioning attention (13)六、提升机的保养和润滑Maintenance and oiling (15)七、提升机的使用维修Operation maintenance (17)八、提升机的故障分析Problem analysis (18)九、提升机运转的安全警告Safe warning of the bucket elevator (19)产品信息Product profile产品型号Model:1、NE300-45.03m-1左装(Left)输送物料Material 石灰石等混合料Compound of limestone, etc 物料容重Density 1.2t/m3运行速度Speed 33 m/min电机功率Motor power 75kW设备编号Equipment code S41.07安全注意事项Security items■为了安全、正确的使用本机，使用前务必认真阅读本事项，在熟记设备原理、安全信息及注意事项后使用。

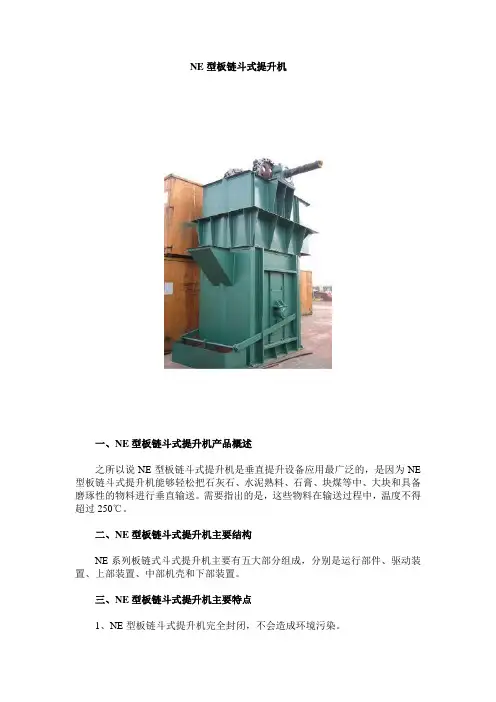

NE型板链斗式提升机
NE型板链斗式提升机一、NE型板链斗式提升机产品概述之所以说NE型板链斗式提升机是垂直提升设备应用最广泛的，是因为NE 型板链斗式提升机能够轻松把石灰石、水泥熟料、石膏、块煤等中、大块和具备磨琢性的物料进行垂直输送。
需要指出的是，这些物料在输送过程中，温度不得超过250℃。
二、NE型板链斗式提升机主要结构NE系列板链式斗式提升机主要有五大部分组成，分别是运行部件、驱动装置、上部装置、中部机壳和下部装置。
三、NE型板链斗式提升机主要特点1、NE型板链斗式提升机完全封闭，不会造成环境污染。
2、NE型板链斗式提升机容易损坏的部件很少，无论是操作还是维修设备，都十分方便。
4、NE型板链斗式提升机设计原理相当先进，运行速率稳定而可靠。
5、NE型板链斗式提升机机壳是先经过折边和中间压筋，再去焊接的，刚性良好，外形赏心悦目。
7、NE型板链斗式提升机提升量区间是15～800m3/h，输送能力强大着呢。
四、NE型板链斗式提升机技术参数表NE型板链斗式提升机型号提升量平方米/小时物料最大块度占百分比%10 25 50 75 100NE15 15 65 50 40 30 25 NE30 32 60 75 58 47 40 NE50 60 90 75 58 47 40 NE100 110 130 105 80 65 55 NE150 170 130 105 80 65 55 NE200 210 170 135 100 85 70 NE300 320 170 135 100 85 70 NE400 380 205 165 125 105 90 NE500 470 240 190 145 120 100 NE600 600 240 190 145 120 100 NE800 800 275 220 165 135 110。
NE型斗式提升机设计说明
NE型斗式提升机设计说明NE型斗式提升机是严格按照按JB3926-85《垂直斗式提升机》标准设计制造，目前我们常用的斗式提升机均为垂直式，较新型。
斗式提升机被广泛应用于冶金、化工、建材、矿山、粮油、塑料、医药、食品、饲料等行业。
NE型斗式提升机选型原则：1、原始参数：物料名称，物料特性(粒度mm、松散密度t/m3、温度、湿度、粘性、磨琢性等),输送量m3/h，提升高度。
例如：型号：NE50 输送物料：石灰石块输送量：28m3/h 最大颗粒：55mm 物料容量：1.3t/h 最大提升高度：60m功率：22KW 提升速度：0.8m/s 斗距：304.8mm料斗容积：14.7L(1m3=1000L)2、料斗型式：a、浅料斗(Q)：前壁斜面大而深度小，适用于潮湿和流散性差的物料。
b、深料斗(S)：前壁斜面小而深度大，适用于干燥且流散性好的物料。
3、牵引构件的种类：a、胶带：成本低，质量小，可使用较高的速度，工作平稳，噪音低，但胶带强度低，料斗在胶带上的固定处为薄弱环节，所以提升高度一般不大。
b、链式提升机：与胶带相反，允许较大提升高度，但链传动会产生动载荷。
4、装料特性：a、掏取式：主要用于输送粉状、小颗粒、小块状的无磨琢性和半磨琢性散装物料，不会产生很大阻力，速度为0.8～2m/s。
b、流入式：主要用于输送大块状和磨琢性物料，料斗布置很密，料斗速度较低，一般不超过1m/s，多用于重力卸料。
5、卸料特性：a、离心式卸料：适用于流散性好的粉状、小颗粒、小块状的物料，主要用于带式提升机，斗速较快，速度一般取1～2m/s，现已有5m/s。
b、重力式卸料：适用大块状和磨琢性物料，并适用料斗连续布置，斗速较慢，速度一般取0.4～0.6m/s。
c、混合式卸料：介于两者之间，速度一般取0.6～0.8m/s。
6、安装方式：垂直式、倾斜式二、牵引构件：1、牵引构件作用是承载、传递动力，要求强度高，扰性好，延伸率小，重量轻。
NE提升机使用说明书
N E型板链式高效斗式提高机使操用作说明书石家庄曲寨水泥限企业（矿渣磨分企业）序言提高机是应用最宽泛的一种垂直提高设施，它被用来提高各样物料，如：矿石、煤、水泥熟料等。
NE 系列板链式提高机共有11 种型号： NE15、NE30、NE50、 NE100、 NE150、NE200、 NE300、 NE400、 NE500、 NE600、 NE800。
提高机的特色1．提高范围广。
这种提高机对物料的种类、特征及块度的要求少。
不单可提高粉状、粒状和块状物料，并且可提高磨逐性物料，物料温度≤250℃。
2．输送能力大。
该系列提高机拥有NE15-NE800 多种规格。
提高量范围为10-800m3/h。
3．驱动功率小。
这种提高机采纳流入喂料，重力引诱式卸料，且采纳密集型布置的大容量料斗输送，链速中等提高量大。
物料提高时，几乎无回料现象，所以驱动功率小，理论计算轴功率是环链提高机的25%-35%。
4．使用寿命长。
提高机的喂料采纳流入式，资料之间极少发生挤压和碰撞现象，本机的设计保证物料在喂料、提高和卸猜中不会撤落，这就防备了磨粒磨损，输送链采纳板链式高强度耐磨链条，延伸了链条和链斗的使用寿命。
5．提高升度高。
该系列提高机链速中等，运行安稳，且采纳板链式高强度耐磨链条，所以可达较高的提高升度（高达50m）。
6．密封性好，环境污染少。
7．运行靠谱性好。
先进的设计原理，保证了整机运行的靠谱性。
8．操作、维修方便、易损件少。
9．机械尺寸小。
与同样提高量的其余各样提高机对比，这种提高机的机械尺寸较小。
10．构造精度高。
机壳经折边、焊接、机刚性好，外观美丽。
11．使用成本低。
一、提高机的技术规范NE 系列提高机的技术规范见表1：表1型号提高量料斗运行物料最大块度M 3/h 容积斗距斗速零件占百分比 %升mm m/mi 重量10 25 50 75 100nNE15 15 28 65 50 40 30 25 NE30 32 35 90 75 58 47 40 NE50 60 64 90 75 58 47 40 NE100 110 35 400 31 89 130 105 80 65 55 NE150 170 400 31 112 130 105 80 65 55 NE200 210 500 30 134 170 135 100 85 70 NE300 320 500 30 188 170 135 100 85 70 NE400 380 600 30 205 205 165 125 105 90 NE500 470 700 30 223 240 190 145 120 100 NE600 600 700 30 274 240 190 145 120 100 NE800 800 800 30 313 275 220 165 135 110 注：料斗填补系数按计算。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
NE150板链斗式提升机技术要求
1、驱动装置：
电动机：Y180M-6-15
减速机：ZQ500-23.34
驱动装置在右侧、右装即左进右出
2、提升高度、基础底部到出料口的垂直距离H=19.0M。
3、下料口与提升机中心线角度α=45°。
4、驱动平台上装有检修架和护栏。
5、头轮上部安装逆止器，卸料口安装防回料橡胶板。
6、采用高强度双排牵引链。
7、料斗焊后要平整，不许变形，确保链套公称尺寸。
8、料斗开口的几何尺寸要与下料口与提升机中心线角度相
稳合，便于料斗顺利抛料，要确保物料在头轮卸料口抛净。
9、提升量要确保165m³/n，填充系数按0.7计算，要确保提
升矿渣粉的台时产量＞100T/n。
10、确保提升机运行平稳可靠，传动部位、驱动装置、牵引链、不许有卡阻现象发生。
11、标准设备要满足和达到国家标准的要求。
12、其他各项要求，要满足和达到NE150图纸的各项技术标准。
请报价
龙钢兴达工贸股份有限公司
2011年8月18日。
