杭电电子系统设计与实践期末复习MCU及数字部分
杭电电子设计考试复习

电子设计复习1.电阻的特点及选取以及碳膜、绕线电阻特点及应用场合碳膜电阻一般为小功率电阻(小于5W) 特点:成本较低,阻值范围宽,有良好的稳定性,温度系数不大且是负值,是目前应用最广泛的电阻器。
绕线电阻适用于大功率的场合,不适合在高频电路中应用. 它的特点是工作稳定,耐热性能好,误差范围小,额定功率一般在1瓦以上。
线绕电阻器具有可靠性高、稳定性好、无非线性,以及电流噪声、温度和电压系数小的优点。
例题:在有防火要求的使用场合,不适合使用的电阻?(金属膜电阻)在高频电路中,不适合选用的电阻?(绕线电阻)2.电容的选取及技术参数以及标称容量、进度的换算、寿命与温度关系电容标称容量:1.0,1.2,1.5,1.8,2.2,2.7,3.3,3.6,3.9,4.2,4.7,5.6,6.2,6.8,7.5,8.2。
实际电容值取上述基数的.精度:±5%(J级),±10%(K级),±20%(M级)寿命与温度关系:普通电容(CD11系列)寿命1000小时/85°下,工作温度每降低10°C,电解电容寿命增加一倍。
每增加10°C,寿命减少一倍。
3.电感分类及参数:高频、低频电感的材料及对应应用场合;损耗:铁耗、铜耗与频率关系高频(铁氧体芯)电感非线性元件,电感量随工作频率而改变,可做μH、mH级低频(矽钢片)电感:频率在几百Hz以下,可做mH级。
电感损耗有铁损和铜损两部分组成。
铁损:磁涡流产生的损耗,随频率增加而大幅度增加铜损:漆包线电阻产生的热损耗,工作频率越高绕组的损耗越大4.1Mos主要技术指标:a、额定电压:它主要由VMOS管的漏源击穿电压决定b、最大漏极电流:标称MOS管电流额定参数c、阀值电压:又称门极开启电压d、导通电阻:e、最高工作频率:作用下,电子从源区(S)通过沟道到漏区所需要的时间f、开通时间和关断时间:开通和关断时间越大,则MOS管开关损耗越大.g、极间电容:输入电容:Ciss = +, 输出电容:Coss =+4.2三极管主要技术指标:硅管(PN结压降:0.7V)锗管(PN结压降:0.3V)电流放大系数:β管子耐压越高,额定工作电流(I CM)越大,则β越小反向击穿电压:Ucbo (发射极开路) Uebo(集电极开路)Uceo(基极开路)三个参数中选最小一个为晶体管击穿电压,一般为Uebo集电极最大允许电流I CM集电极最大允许耗散功率P CM Pc=Ic×Uce 耗散功率与环境温度和散热条件有关(RoJ),手册上一般给出环境温度为20℃时P CM值。

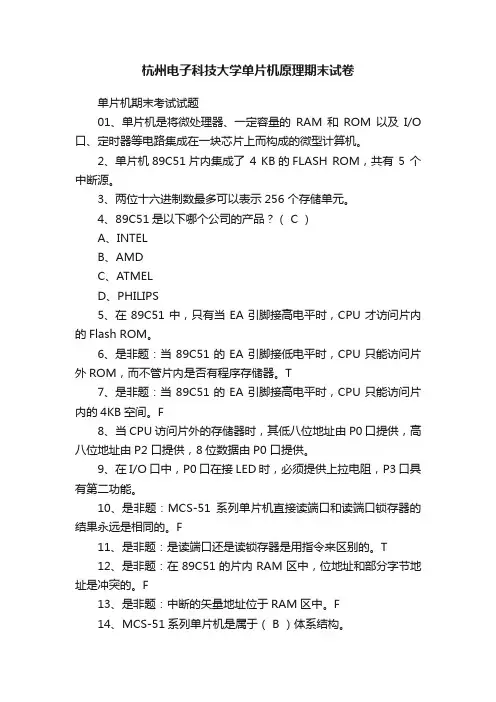

杭州电子科技大学单片机原理期末试卷

杭州电子科技大学单片机原理期末试卷单片机期末考试试题01、单片机是将微处理器、一定容量的RAM 和ROM以及I/O 口、定时器等电路集成在一块芯片上而构成的微型计算机。
2、单片机89C51片内集成了4 KB的FLASH ROM,共有5 个中断源。
3、两位十六进制数最多可以表示256 个存储单元。
4、89C51是以下哪个公司的产品?( C )A、INTELB、AMDC、ATMELD、PHILIPS5、在89C51中,只有当EA引脚接高电平时,CPU才访问片内的Flash ROM。
6、是非题:当89C51的EA引脚接低电平时,CPU只能访问片外ROM,而不管片内是否有程序存储器。
T7、是非题:当89C51的EA引脚接高电平时,CPU只能访问片内的4KB空间。
F8、当CPU访问片外的存储器时,其低八位地址由P0 口提供,高八位地址由P2 口提供,8位数据由P0 口提供。
9、在I/O口中,P0 口在接LED时,必须提供上拉电阻,P3 口具有第二功能。
10、是非题:MCS-51系列单片机直接读端口和读端口锁存器的结果永远是相同的。
F11、是非题:是读端口还是读锁存器是用指令来区别的。
T12、是非题:在89C51的片内RAM区中,位地址和部分字节地址是冲突的。
F13、是非题:中断的矢量地址位于RAM区中。
F14、MCS-51系列单片机是属于( B )体系结构。
A、冯诺依曼B、普林斯顿C、哈佛D、图灵15、89C51具有64 KB的字节寻址能力。
16、是非题:在89C51中,当CPU访问片内、外ROM区时用MOVC指令,访问片外RAM 区时用MOVX指令,访问片内RAM区时用MOV指令。
T17、在89C51中,片内RAM分为地址为00H~7FH 的真正RAM 区,和地址为80H~FFH 的特殊功能寄存器(SFR) 区两个部分。
18、在89C51中,通用寄存器区共分为 4 组,每组8 个工作寄存器,当CPU 复位时,第0 组寄存器为当前的工作寄存器。
杭电嵌入式期末复习

嵌入式复习参考 Powered by xuewei 一、什么是嵌入式系统?它由哪几部分组成?有何特点?嵌入式系统是以应用为中心,以计算机技术为基础,软硬件可裁减,从而能 够适应实际应用中对功能、可靠性、成本、体积、功耗等严格要求的专用计算机 系统。
嵌入式系统主要由嵌入式处理器、外围设备、嵌入式操作系统和应用软件等 组成。
特点:嵌入式系统具有产品特征,具有较长的生命周期;嵌入式系统通常有 减小功耗的要求;嵌入式系统是一个技术密集、资金密集、高度分散、不断创新 的知识集成系统; 软硬件可裁剪; 软件要求固态化存储; 系统软件要求高实时性; 嵌入式系统开发需要开发工具和环境;嵌入式系统开发人员以应用专家为主。
二、 嵌入式软件开发过程分为哪几个阶段?每个阶段的特点是什么?嵌入式开发流程可分为需求分析阶段、 设计阶段、 生成代码阶段和固化阶段。
①需求分析阶段。
需求分析过程主要是搞清需要完成的任务,通过分析用户 需求,确定系统功能、操作界面及应用环境等,并生成相关文档。
②设计阶段。
设计阶段主要是根据需求分析的结果,将系统划分为多个并发 执行的任务, 任务的划分主要以数据流图为分析工具,找出系统中有哪些可并行 的功能,然后把可并行且相对独立的功能单元抽形成一个系统任务。
③生成代码阶段。
生成代码阶段需要完成的工作包括代码编程、交叉编译和 连接、交叉调试和测试等。
代码编程:以详细设计阶段的文档为基础,在宿主机上编写代码。
目前嵌入 式软件主要使用C或C++结合汇编语言进行程序设计。
交叉编译和链接:由于嵌入式系统开发和运行环境的不统一,要求开发机上 的编译器能支持交叉编译和链接。
交叉调试:调试器运行在宿主机上,而被调试的程序则运行在基于特定硬件 平台的嵌入式操作系统上。
调试器通过和被调试程序间通信来控制、访问被调试 程序。
测试:单元和系统测试。
④固化阶段。
嵌入式软件调试完成以后,编译器要对源代码重新编译一次, 以产生固化到目标环境的可执行代码,再烧写到目标环境的Flash中。
现代数字电子技术基础_杭州电子科技大学中国大学mooc课后章节答案期末考试题库2023年

现代数字电子技术基础_杭州电子科技大学中国大学mooc课后章节答案期末考试题库2023年1.从大到小依次排列下列数据 (120)10, (10011010)2 , (117)8 , (B4)16。
正确的顺序为答案:(B4)16 > (10011010)2 > (120)10 > (117)82.二进制数111001的余3码是答案:100010103.8421BCD码的1000相当于十进制的数值答案:84.求[X]原=1.1101的真值和补码,求[x]反=0.1111的补码答案:-0.1101; 1.0011; 0.11115.已知十进制数为92,其对应的余3码为:答案:(11000101)余3码6.要表达一个逻辑函数常见的方法有答案:其余都是7.试选择下图门电路的输出状态答案:高阻态8.集成电路74LS245的内部结构如图所示,试说明该电路的逻辑功能。
答案:双向传输,当C=0,X的信号传送到Y;当C=1,Y的信号传送到X9.试写出图中NMOS门电路的输出逻辑表达式。
答案:10.标准或-与式是由()构成的逻辑表达式。
答案:最大项相与11.卡诺图上变量的取值顺序是采用()的形式,以便能够用几何上相邻的关系表示逻辑上的相邻。
答案:循环码12.已知逻辑电路如图所示,分析该电路的逻辑功能:答案:13.引起组合逻辑电路中竟争与冒险的原因是答案:电路延时14.已知某电路的真值表如下,该电路的逻辑表达式为答案:Y=AB+C15.八选一数据选择器74151组成的电路如图所示,则输出函数为答案:16. 74153是四选一数据选择器,电路如下。
则Y的表达式是答案:17.以下电路中常用于总线应用的有答案:三态门18.若F(A,B,C)=∑m(1,3,4,7),以下叙述正确的是:答案:F的反函数是∑m(0,2,5,6)19.可以直接实现线与的器件答案:集电极开路门20.三变量逻辑函数F(A,B,C)= A+BC,以ABC为顺序组成最小项表示中不含下列哪项答案:m1m2m0。
杭电电子设计期末复习资料整理

电子设计复习数字与系统部分1名词解释:UART:通用异步收发器RTC:实施时钟MCU:微控制器VCO:压控振荡器WDT:看门狗定时器FPGA:现场可编程门阵列PLL:锁相环CAN :控制器局域网总线PWM:脉宽调制DDS:直接数字合成LCD:液晶显示器件RISC:精简指令集2串行总线:RS232总线:通用异步串行通信,两线就可以实现全双工I2C总线:二线串行传输,一般用于板上芯片互联,支持一对总线多个设备SPI总线:三线同步串行总线OneWire器件:DS18B2024CXX是I2C器件,容量?24C02、24C04、24C08、24C16及24C32分别对应的存储容量分别为2kbit、4kbit、8kbit、16kbit和32kbit。
TTL电平转换为RS232电平:MAX232PC串口RS232 :TXD发送RXD接收TTL为5V--RS232 -12V 逻辑1TTL为0V--RS232 +12V 逻辑0波特率:最高标准波特率115300bps波特率:串行通信每秒传输码位(bit)数施密特触发器:74HC14器件工作温度范围:商业级/民用级:0~70℃工业级:-40~85℃军工级/航空级:-55~+125℃PLL:可以实现倍频分频画出锁相倍频电路的原理框图,写出锁相输出频率fo与输入信号频率fi之间的关系答:现在大部分新设计的微控制器采用 RISC 架构如何使用WDT 来增强MCU 的抗干扰能力测量转速:霍尔元件 、红外如何用数字方法来测量两个同频不同相的正弦信号的相位差答:(1) 异或鉴相 异或鉴相的缺点:不能直接测量大于180度的相位(2) 边沿鉴相 可以测量0~360度的相位设计一单片机系统,至少包括:最小系统+键盘扫描电路+LED 数码管显示电路。
要求键盘不少于四个键,数码管采用DPY_4_7SEG 。
模拟部分复习1电阻的特点及选取碳膜、绕线电阻特点及应用场合答:碳膜电阻和金属电阻一般为小功率电阻(<5w ) ro f M Nf ⨯=绕线电阻不适用与高频电路2电容的选取及技术参数标称容量、进度的换算、寿命与温度关系答:标称容量1.0,1.2,1.5,1.8,2.2,2.7,3.3,3.6,3.9,4.2,4.7,5.6,6.2,6.8,7.5,8.2。
杭电单片机期末试卷

7.中断方式控制位D.中断允许控制位
8.在中断流程中有“关中断”的操作,对于外部中断1,要关中断应复位中断允许寄存器的( )。
A.EA位和ET1位B.EA位和EX1位
C.EA位和ES位.D.EA位和EX1位
2.已知89C51单片机系统晶振频率为12MHZ,在P1_0端接一个发光二极管,要求利用定时器T1(方式1)控制,使LED亮5秒,灭5秒,周而复始。(14分)
1)简要画出电路原理图(包括时钟、复位、EA引脚)5分
2)写出设计过程(5秒的实现方法)2分
3)写出程序代码7分
3.设计实现用4个开关按键分别控制个、十、百、千位的加1电路,显示采用共阴极7段LED数码管连接,采用动态扫描方式,显示初值为0000,按下某一位开关按键,相应位数码管加1,无进位,晶振频率为12MHz。( 20分)
1.MCS-51单片机内部RAM低128单元划分为哪3个主要部分?并说明各部分的功能特点。
2.什么是指令周期、机器周期、时钟周期、振荡周期?
3.试解释:为什么在进行机械式键盘程序设计时需要进行消抖处理?
四、综合应用题:(共46分)
1.已知80C51单片机系统晶振频率为12MHZ,请编程利用定时器T1(方式2),在P2_0输出周期如下图所示的矩形脉冲。( 12分)
1)简要画出电路原理图。
2)写出共阴极LED的0~9的字形代码表。
3)写出设计位扫描时间,指出程序中如何调整此时间。
4)写出程序代码。
一、选择题(每题2分,共20分)
1.MCS-52系列单片机属于( )单片机。
A. 4位B. 8位C. 16位D. 32位
2.80C31单片机中,设置堆栈指针SP为37H后发生子程序调用,这是SP变为()。
杭电电子历年复试试题

20091.对下列的名词进行英语和中文翻译(6题选做5题)(1)I/O (2)LED (3)PCB (4)A/D (5)SMT (6)CATV2.现在数字电路的运用比模拟电路越来越多,你认为模拟电路会被数字电路取代吗?为什么?3.解释正反馈和负反馈的意思。
说明正反馈和负反馈在哪些电路中有正面作用,在哪些电路中有负面作用.4.说明音频信号,视频信号和射频信号的特点。
5.一个“轨对轨”电路。
(1)说明电路的工作原理(2)求电阻的值(求哪两个电阻有点忘了)6.A同学用热敏电阻和单片机制造了一个温度测试机,B同学通过对电路的改进提高了精度,用于彩色相片染液的温度测试。
请说明可能产生测试误差的原因,如何提高测试的精度?2008一:你所报考的是哪个二级学科,说说你对这个专业的认识,这个专业最新的技术有哪些,谈谈你的理解.(10分)二:功率放大器和信号放大器有什么区别. (10分)三:三极管是不是有源器件?放大电路有哪三种接法,画出三种接法的简图,并写出他们的名称(10分)四:设计汽车电子产品时,我们要考虑哪些因素? (10分)五:滤波器有哪些类型,设计滤波器时,我们要考虑哪些指标? (10分)六:用触发器和门电路设计一个电路,把一个占空比为50%的脉冲波形改变为占空比25%.(10分)七:一个电路,画输出波形(要记住电容充放电公式才能解出) (10分) 八:画电路图实现功能,第一个是电压跟随器,就是输出电压等于输入电压U(out)=U(in):第二个是加减法器,U(out)=U(in1)-10U(in2). (10分) 九:设计一个温度检测装置,要检测出温度并把温度数据存储起来(20分)1):说明传感器检测原理2):画出框图3)若要用电脑处理数据,图像,表格等,可以选用什么样的编程工具,为什么?4)怎样改进装置,使精度更高.06 07 年--什么是mp3 (写300字左右)-- 模电和数电的各自特点及发展趋势(300字左右)--还有无失真传输方面 --3g有几个标准 --还有个是数电关于毛刺的产生和消除的...........杭州电子科技大学电子信息学院研究生专业06年复试笔试题目每题10分,共100分。
(完整版)杭州电子科技大学数字电路期末考试试卷及答案

9.下列器件中,属于时序部件的是_____A_____。
A.计数器B.译码器C.加法器D.多路选择器
10.下图是共阴极七段LED数码管显示译码器框图,若要显示字符“5”,则译码器输出a~g应为____C______。
A.0100100B.1100011C.1011011D.0011011
14.存储12位二进制信息需要___12____个触发器。
15.按逻辑功能分类,触发器可分为__RS___、__D__、__JK__、_T_等四种类型。
16.对于D触发器,若现态Qn= 0,要使次态Qn+1=0,则输入D=__0_____。
17.请写出描述触发器逻辑功能的几种方式___特性表、特性方程、状态图、波形图_________。
下图是共阴极七段led数码管显示译码器框图若要显示字符5则译码器输出0100100b11000111011011d0011011二填空题每小题11ttl电路的电源是5v高电平对应的电压范围是245v
杭州电子科技大学2011-2012学年第二学期
期末考试试题(答案)
考试科目:数字电路试卷类别:3卷考试时间:120分钟
解:设变量A、B、C表示三个人,逻辑1表示某人在场,0表示不在场。F表示警报信号,F=1表示报警,F=0表示不报警。
根据题意义,列出真值表
A B C
F
0 0 0
0 0 1
0 1 0
0 1 1
1 0 0
1 0 1
1 1 0
1 1 1
0
1
1
1
1
0
0
0
由出真值表写出逻辑函数表达式,并化简
画出逻辑电路图
得分
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
5. 运放的技术指标
理想运放的特点,电压跟随器的特点 增益带宽乘积GBW、摆率的定义和计算 输入失调电压及消除方法,输入偏执电流及消除方法
6仪用放大器三运放等效电路的原理及特点
模拟部分复习
7. 常用电气隔离的两种方法及特点 8. 精密整流电路及计算
反向精密半波整流电路及正向精密半波整流电路的工作原理及波形分 析
电子系统设计与实践
等精度频率测量
NOT
inst
Hale Waihona Puke cnt1 fsDFF
EN
Co Q
M
D Q inst3
cnt2 fx
EN Q
Fs: 标准频率 Fx: 待测信号 Cnt1: 计数器 Cnt2: 计数器 DFF: D触发器
N
inst2
fx=(N/M)×fs 已经参数要能够计算 画出等精度频率计的原理框图,并简要说明
9. 线性电源和开关电源各自优缺点 10. 78、79系列稳压电源的优缺点 11. 低压差稳压器、基准稳压电源的应用场合及特点
fi PD LF VCO fo ÷N
模拟部分复习
1电阻的特点及选取
碳膜、绕线电阻特点及应用场合
2电容的选取及技术参数
标称容量、进度的换算、寿命与温度关系
3. 电感分类及参数
高频、低频电感的材料及对应应用场合; 损耗:铁耗、铜耗与频率关系
4三极管和MOS管的技术指标及含义
三极管: 电流放大系数β特点
二 常用名词
AM DSB SSB VCO PLL PM FM
三 应用于设计
1 2 3 4 滤波器的作用和分类 电容、电感式振荡器的比较 峰值检波电路的用途和设计问题 室内短距离通信距离的设计与计算问题
Lp(dB)=40+35log(D)
5 锁相环及锁相频率合成问题(输入输出频 率的关系,输出频率、步进频率计算)
串行总线
RS232总线:通用异步串行通信,两线就可以 实现全双工 I2C总线:二线串行传输,一般用于板上芯片 互联,支持一对总线多个设备 SPI总线 :三线同步串行总线 OneWire器件:DS18B20 24CXX是I2C器件,容量?
电子系统设计与实践
RS232电平
TTL电平转换为RS232电平 :MAX232 PC串口RS232 :TXD发送 RXD接收
TTL为5V-- RS232 -12V 逻辑1 TTL为0V-- RS232 +12V 逻辑0 波特率
电子系统设计与实践
V/F转换器 :用测频的方式测量模拟电压 施密特触发器 :74HC14 器件工作温度范围 :
商业级/民用级:0~70℃ 工业级:-40~85℃ 军工级/航空级:-55~+125℃
电子系统设计与实践
DDS
如何用DDS方法控制正弦信号频率 如何用DDS方法构成正交信号发生器 DDS专用芯片:AD9850
电子系统设计与实践
数据线位宽
N FW 输入 N N 寄存器
同步 寄存器
M
正弦ROM 查找表
正弦信号输出
D/A
clk 系统时钟
相位累加器
f out
FW 2N
f clk
给定具体参数要能够计算 电子系统设计与实践
单片机最小系统
设计一单片机系统,至少包括:最小系统+键 盘扫描电路+LED数码管显示电路。要求键盘 不少于四个键,数码管采用DPY_4_7SEG。
电子系统设计与实践
一 基本概念部分 高频
1 无源器件(R,L,C)的高频等效问题 2 高频电路的PCB布线问题(接地、元件布局特点) 3 高频放大器(小信号放大的技术指标,谐振功放 各状态的特点)、高频振荡器(LC、石英晶体及 其类型) 4 调制与解调问题(调幅、调频、调相的特点) 5 专用EDA软件(FilterPro,TINA,LTSpice ,Keil ,AADE 等软件的用途) 6 锁相环路的特点及应用领域 7 专用测试仪器设备(频谱分析仪、频率计、频率 特性测试仪、调制度仪的使用)
名词解释 数字
UART:通用异步收发器 RTC:实施时钟 MCU:微控制器 VCO:压控振荡器 WDT:看门狗定时器 FPGA:现场可编程门阵列 PLL:锁相环 CAN :控制器局域网总线 PWM:脉宽调制 DDS:直接数字合成 LCD:液晶显示器件 RISC:精简指令集 电子系统设计与实践
电子系统设计与实践
PLL
PLL:可以实现倍频分频 画出锁相倍频电路的原理框图,写出锁相输 出频率fo与输入信号频率fi之间的关系
N fo fr M
电子系统设计与实践
现在大部分新设计的微控制器采用 RISC架构 如何使用WDT来增强MCU的抗干扰能力 测量转速:霍尔元件 、红外 如何用数字方法来测量两个同频不同相的正 弦信号的相位差
