混凝土裂缝深度检测技术
混凝土结构裂缝检测技术规范

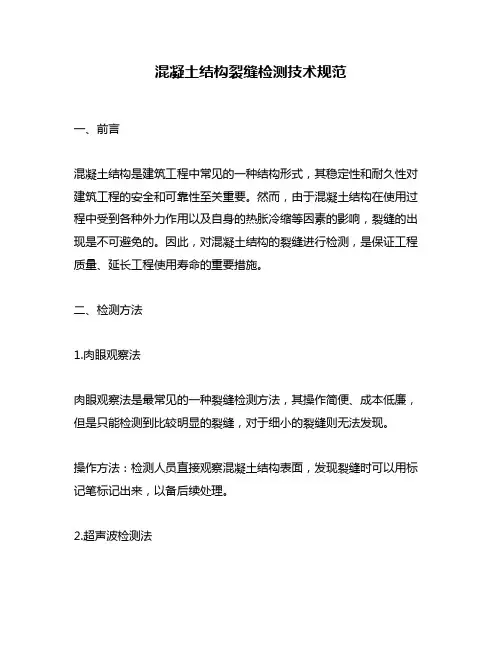

混凝土结构裂缝检测技术规范一、前言混凝土结构是建筑工程中常见的一种结构形式，其稳定性和耐久性对建筑工程的安全和可靠性至关重要。
然而，由于混凝土结构在使用过程中受到各种外力作用以及自身的热胀冷缩等因素的影响，裂缝的出现是不可避免的。
因此，对混凝土结构的裂缝进行检测，是保证工程质量、延长工程使用寿命的重要措施。
二、检测方法1.肉眼观察法肉眼观察法是最常见的一种裂缝检测方法，其操作简便、成本低廉，但是只能检测到比较明显的裂缝，对于细小的裂缝则无法发现。
操作方法：检测人员直接观察混凝土结构表面，发现裂缝时可以用标记笔标记出来，以备后续处理。
2.超声波检测法超声波检测法是一种非破坏性检测方法，可以检测到混凝土结构内部的裂缝情况，具有高精度、高准确性的优点。
操作方法：将超声波仪器接触在混凝土结构表面，通过超声波的传导来检测结构内部的裂缝情况。
需要注意的是，超声波仪器的选择和操作需要专业技术人员进行。
3.测量仪器检测法测量仪器检测法是一种常用的混凝土结构裂缝检测方法，其可以通过测量方法来检测裂缝的长度、宽度以及深度等参数，具有较高的准确性和可靠性。
操作方法：使用专用的测量仪器，将测量仪器接触在混凝土结构表面，通过测量仪器的数据来得到裂缝的参数信息。
需要注意的是，测量仪器的选择和操作需要专业技术人员进行。
三、检测标准1.裂缝宽度裂缝宽度是评估混凝土结构裂缝情况的重要参数之一，其标准如下：（1）裂缝宽度小于0.3mm，不需要进行处理；（2）裂缝宽度在0.3mm~0.5mm之间，需要进行观察和记录；（3）裂缝宽度大于0.5mm，需要采取相应措施进行处理。
2.裂缝长度裂缝长度也是评估混凝土结构裂缝情况的重要参数之一，其标准如下：（1）裂缝长度小于结构宽度的1/3，不需要进行处理；（2）裂缝长度在结构宽度的1/3~1/2之间，需要进行观察和记录；（3）裂缝长度大于结构宽度的1/2，需要采取相应措施进行处理。
3.裂缝深度裂缝深度是评估混凝土结构裂缝情况的重要参数之一，其标准如下：（1）裂缝深度小于结构厚度的1/4，不需要进行处理；（2）裂缝深度在结构厚度的1/4~1/2之间，需要进行观察和记录；（3）裂缝深度大于结构厚度的1/2，需要采取相应措施进行处理。
混凝土裂缝检测方法
混凝土裂缝检测方法混凝土是一种常见的建筑材料，它在建筑和基础设施领域起着重要作用。
然而，由于各种因素（如干燥收缩、温度变化、荷载施加等），混凝土在使用过程中可能会出现裂缝。
这些裂缝可能对结构的稳定性和安全性产生负面影响，因此混凝土裂缝检测方法变得至关重要。
本文将介绍几种常用的混凝土裂缝检测方法，并对其原理、特点和应用进行综述。
一、视觉检测法视觉检测法是最直观和常用的混凝土裂缝检测方法之一。
通过对混凝土表面进行目测或使用显微镜观察，检测混凝土表面的裂缝情况。
这种方法的优点是操作简单、成本低廉。
然而，视觉检测法存在主观性和依赖于操作者经验的不足之处，有时很难检测到较细微的裂缝。
二、无损检测法无损检测法是一种非破坏性的混凝土裂缝检测方法，其主要原理是通过测量混凝土内部的物理特性来检测裂缝。
常见的无损检测方法包括超声波检测、雷达检测和温度检测等。
这些方法具有高精度、高效率和不破坏性的特点，可以检测到较细微的裂缝，并提供关于裂缝位置和大小的定量信息。
三、微红外热像检测法微红外热像检测法是一种基于红外热像技术的混凝土裂缝检测方法。
它利用混凝土内部的温度差异来检测裂缝的存在。
通过使用红外热像仪，可以获取混凝土表面的热分布图像，并通过分析图像来确定是否存在裂缝。
这种方法具有非接触式、高效率和高精度的特点，适用于大面积的裂缝检测。
四、声发射检测法声发射检测法是一种基于声学原理的混凝土裂缝检测方法。
它利用混凝土内部的应力和裂缝活动产生的声波信号来检测裂缝。
通过安装传感器在混凝土表面或内部，可以捕捉到裂缝活动产生的声波信号。
通过分析这些信号的特征，可以确定裂缝的位置、大小和活动情况。
这种方法具有高灵敏度和高实时性的特点，可用于长期监测裂缝的变化。
五、电阻应变计检测法电阻应变计检测法是一种利用电阻应变计测量混凝土内部应变的混凝土裂缝检测方法。
电阻应变计贴附在混凝土表面或埋入混凝土内部，在施加荷载或温度变化的作用下，测量电阻应变计的电阻变化。
裂缝深度检测方法
裂缝深度检测方法
裂缝深度检测方法有多种，下面列举几种常用的方法：
1. 高精度测量仪器：使用激光扫描仪、激光测距仪等高精度仪器进行裂缝深度的测量。
这些仪器能够快速、精确地测量出裂缝的深度，并记录下来供后续分析使用。
2. 图像处理方法：利用图像处理技术，对裂缝的图像进行处理，根据图像的纹理、颜色等特征来估计裂缝的深度。
这种方法适用于对裂缝进行非接触式的测量，但对图像的质量和分辨率要求较高。
3. 声学方法：利用声波的传播特性来测量裂缝的深度。
通过将声波传递到裂缝处并接收反射回来的声波信号，可以根据声波的传播时间和强度来推断裂缝的深度。
这种方法适用于对混凝土、石材等材料的裂缝进行深度测量。
4. 拍摄/摄像方法：通过对裂缝进行拍摄或摄像，然后在后期对拍摄/摄像的图像进行分析，通过测量图像上裂缝的长度和宽度等参数，结合裂缝的位置和其他特征，估计裂缝的深度。
需要根据实际情况选择合适的检测方法，不同方法有各自的优缺点和适用范围。
同时，使用多种方法进行交叉验证也能提高测量结果的准确性和可靠性。
混凝土裂纹检测的高效方法
混凝土裂纹检测的高效方法一、引言混凝土是现代建筑中最常用的建筑材料之一，但由于外界因素的影响（如温度变化、物理损伤等），混凝土很容易产生裂纹。
这些裂纹会导致混凝土的强度下降，从而影响建筑物的安全性能。
因此，混凝土裂纹的检测和评估对于建筑物的维护和安全至关重要。
二、传统混凝土裂纹检测方法传统的混凝土裂纹检测方法包括目视检测、手感检测、声波检测、X 射线检测等。
这些方法虽然简单易行，但对于深层裂缝或微小裂缝的检测效果不佳。
此外，这些方法需要人工判断，存在误差大、效率低等问题。
三、高效的混凝土裂纹检测方法1. 激光扫描技术激光扫描技术是一种高效、准确、无损的混凝土裂纹检测方法。
该技术利用激光扫描仪对混凝土表面进行扫描，通过对扫描图像的分析，可以快速准确地检测出混凝土表面的裂纹。
该技术具有检测速度快、效率高、精度高、无损伤等优点，是目前混凝土裂纹检测的主流技术之一。
2. 红外热成像技术红外热成像技术是一种基于热学原理的混凝土裂纹检测方法。
该技术通过红外热像仪对混凝土表面进行扫描，通过对图像的分析，可以检测出混凝土表面的温度分布情况，从而判断是否存在裂纹。
该技术具有检测速度快、效率高、无损伤等优点，但对于深层裂缝或微小裂缝的检测效果不佳。
3. 高分辨率数字相机技术高分辨率数字相机技术是一种利用高分辨率数字相机对混凝土表面进行拍摄，然后通过图像处理技术对图像进行分析，从而检测出混凝土表面的裂纹的方法。
该技术具有检测速度快、效率高、精度高等优点，但需要对混凝土表面进行前期处理，如刷涂反光涂料等，才能获取更好的图像。
4. 微波无损检测技术微波无损检测技术是一种利用微波对混凝土进行扫描的方法，通过对微波扫描图像的分析，可以检测出混凝土中的裂纹。
该技术具有检测速度快、效率高、无损伤等优点，但对于深层裂缝的检测效果不佳。
四、结论传统的混凝土裂纹检测方法虽然简单易行，但对于深层裂缝或微小裂缝的检测效果不佳，且需要人工判断，存在误差大、效率低等问题。
混凝土结构中的裂缝检测与评估方法

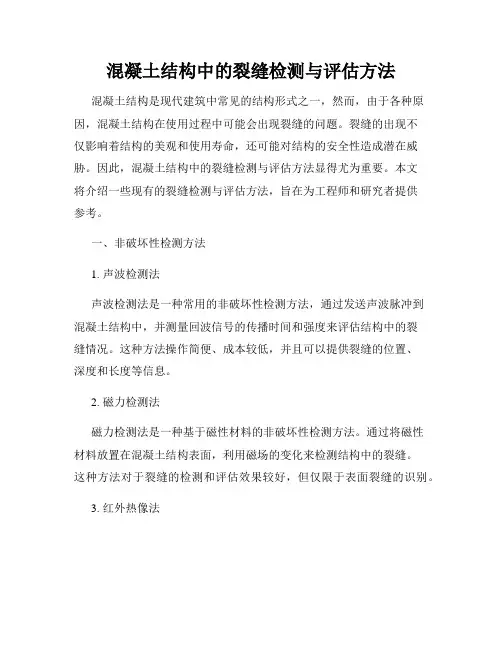

混凝土结构中的裂缝检测与评估方法混凝土结构是现代建筑中常见的结构形式之一，然而，由于各种原因，混凝土结构在使用过程中可能会出现裂缝的问题。
裂缝的出现不仅影响着结构的美观和使用寿命，还可能对结构的安全性造成潜在威胁。
因此，混凝土结构中的裂缝检测与评估方法显得尤为重要。
本文将介绍一些现有的裂缝检测与评估方法，旨在为工程师和研究者提供参考。
一、非破坏性检测方法1. 声波检测法声波检测法是一种常用的非破坏性检测方法，通过发送声波脉冲到混凝土结构中，并测量回波信号的传播时间和强度来评估结构中的裂缝情况。
这种方法操作简便、成本较低，并且可以提供裂缝的位置、深度和长度等信息。
2. 磁力检测法磁力检测法是一种基于磁性材料的非破坏性检测方法。
通过将磁性材料放置在混凝土结构表面，利用磁场的变化来检测结构中的裂缝。
这种方法对于裂缝的检测和评估效果较好，但仅限于表面裂缝的识别。
3. 红外热像法红外热像法是一种通过测量物体表面的红外辐射来检测结构中的裂缝的方法。
这种方法可以提供裂缝的位置、尺寸和温度分布等信息，但对于较浅的裂缝检测效果较好。
二、破坏性检测方法1. 反射光学显微镜法反射光学显微镜法是一种常用的破坏性检测方法，通过观察混凝土断面的显微镜图像来评估裂缝情况。
这种方法可以提供裂缝的形态、宽度和分布等信息，但需要在实验室条件下进行。
2. X射线检测法X射线检测法是一种利用X射线透射特性来评估混凝土结构中的裂缝的方法。
这种方法可以提供裂缝的位置、宽度和深度等信息，但需要专业的设备和专业的操作人员。
三、裂缝评估方法1. 可视评估法可视评估法是一种常用的裂缝评估方法，通过直接观察裂缝的形态和分布来评估其严重程度。
这种方法操作简便，但主观性较强。
2. 测量评估法测量评估法是一种通过测量裂缝的尺寸和变形情况来评估其严重程度的方法。
这种方法可以提供准确的数据支持，但需要专业的工具和技术。
综上所述，混凝土结构中的裂缝检测与评估方法有多种选择，可以根据具体情况选择合适的方法来进行。
混凝土裂缝检测规范

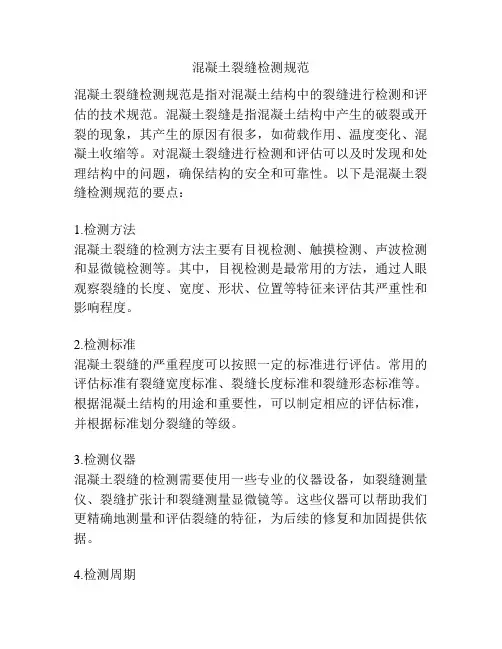

混凝土裂缝检测规范混凝土裂缝检测规范是指对混凝土结构中的裂缝进行检测和评估的技术规范。
混凝土裂缝是指混凝土结构中产生的破裂或开裂的现象，其产生的原因有很多，如荷载作用、温度变化、混凝土收缩等。
对混凝土裂缝进行检测和评估可以及时发现和处理结构中的问题，确保结构的安全和可靠性。
以下是混凝土裂缝检测规范的要点：1.检测方法混凝土裂缝的检测方法主要有目视检测、触摸检测、声波检测和显微镜检测等。
其中，目视检测是最常用的方法，通过人眼观察裂缝的长度、宽度、形状、位置等特征来评估其严重性和影响程度。
2.检测标准混凝土裂缝的严重程度可以按照一定的标准进行评估。
常用的评估标准有裂缝宽度标准、裂缝长度标准和裂缝形态标准等。
根据混凝土结构的用途和重要性，可以制定相应的评估标准，并根据标准划分裂缝的等级。
3.检测仪器混凝土裂缝的检测需要使用一些专业的仪器设备，如裂缝测量仪、裂缝扩张计和裂缝测量显微镜等。
这些仪器可以帮助我们更精确地测量和评估裂缝的特征，为后续的修复和加固提供依据。
4.检测周期混凝土结构中的裂缝应定期检测，以便及时发现和处理问题。
检测周期的选择需要考虑混凝土结构的使用环境、荷载情况和年限等因素。
一般情况下，对于新建的混凝土结构，可以在前期随着使用时间的增加，逐渐缩短检测周期。
5.检测记录和报告对混凝土裂缝的检测结果应进行记录和报告。
检测记录应包括裂缝的位置、宽度、长度、形状等信息，以及检测日期和检测人员等。
检测报告应对裂缝的等级和严重程度进行评估，并提出相应的修复和加固建议。
通过以上的规范要点，可以有效地对混凝土结构中的裂缝进行检测和评估，及时发现和处理问题，保障结构的安全和可靠性。
混凝土裂缝的检测是重要的维护和管理工作，也是确保混凝土结构长期使用的关键。
混凝土开裂检测和处理的标准
混凝土开裂检测和处理的标准混凝土开裂检测和处理的标准引言：混凝土是我们日常生活中广泛使用的一种建筑材料，它具有耐久性和强度优势。
然而，随着时间的推移，混凝土结构可能会出现开裂问题，这可能会对建筑物的稳定性和功能性造成负面影响。
为了保证结构的安全性和维持其寿命，混凝土开裂的检测和处理至关重要。
本文将深入探讨混凝土开裂的标准，包括检测方法、开裂程度评估及处理措施。
一、混凝土开裂的检测方法1. 目测检查法目测检查是最简单且常用的方法，通过裸眼观察混凝土表面是否存在开裂情况。
这种方法适用于裂缝明显的情况，然而，对于细小或隐蔽的裂缝，目测检查有时不够准确。
2. 使用裂缝计量仪器裂缝计量仪器能够提供更准确的测量结果，常用的有裂缝计量尺、直线变形计等。
通过将这些仪器放置在混凝土表面裂缝上，可以实时记录裂缝的变形情况。
3. 应变测量法应变测量法是一种基于混凝土受力变形原理的检测方法。
通过在混凝土结构表面布置应变计，可以测量混凝土在不同部位的应变情况，进而判断是否存在开裂问题。
二、混凝土开裂程度评估1. 裂缝宽度评估裂缝宽度通常是评估混凝土开裂程度的重要指标之一。
根据混凝土裂缝的宽度，可以将其分为微裂缝（小于0.1mm）、细裂缝（0.1mm-0.3mm）、中裂缝（0.3mm-1.0mm）和大裂缝（大于1.0mm）等不同等级，以便进行相应的处理措施。
2. 裂缝数量评估裂缝数量也是评估混凝土开裂程度的参考指标之一。
通过对混凝土结构上的裂缝数量进行统计和分析，可以综合判断开裂情况的严重程度。
3. 裂缝形态评估混凝土裂缝的形态特征也对开裂程度的评估具有一定的指导意义。
常见的裂缝形态包括直线型、弧形、蜘蛛网状等，不同形态的裂缝可能反映了不同的结构问题。
三、混凝土开裂的处理措施1. 预防性措施预防混凝土开裂是更为理想的方式。
在施工过程中，可以采取一些预防性措施，例如控制混凝土的水灰比、增加混凝土的抗裂性能、合理设置伸缩缝等，以减少混凝土开裂的风险。
混凝土裂缝检测的常用方法
混凝土裂缝检测的常用方法一、混凝土裂缝检测的背景和意义混凝土作为建筑材料的主要组成部分，其强度和耐久性的好坏决定着建筑物的寿命和安全性。
然而，长期以来，混凝土在使用过程中易出现裂缝，这对建筑物的安全性和使用寿命造成了威胁。
因此，对混凝土裂缝的检测和修复显得尤为重要。
二、混凝土裂缝的分类混凝土裂缝可分为结构裂缝和非结构裂缝。
结构裂缝是由混凝土内部的应力超过承受能力造成的，包括温度裂缝、收缩裂缝、变形裂缝等。
非结构裂缝是由外部因素引起的，如冻胀裂缝、腐蚀裂缝、地震裂缝等。
三、混凝土裂缝检测的常用方法1. 目视检测法目视检测法是最简单、最常用的一种混凝土裂缝检测方法。
该方法通过人工观察混凝土表面，检测裂缝的数量、长度、宽度、深度等指标。
目视检测法的优点在于操作简单、成本低廉，但其缺点也很明显，即检测的准确性受到人员经验和视力等因素的影响。
2. 手摸检测法手摸检测法是一种通过手感来检测混凝土裂缝的方法。
该方法通过手感来判断混凝土表面是否存在裂缝，并确定裂缝的长度、宽度、深度等指标。
手摸检测法的优点在于操作简单、成本低廉，但其缺点也很明显，即检测的准确性受到人员经验和感觉等因素的影响。
3. 声波检测法声波检测法是一种通过声波来检测混凝土裂缝的方法。
该方法通过在混凝土表面发射声波，然后测量声波反射的时间和强度，从而判断混凝土表面是否存在裂缝，并确定裂缝的长度、宽度、深度等指标。
声波检测法的优点在于检测效率高、准确性高，但其缺点也很明显，即受到环境噪声和混凝土表面杂质的影响。
4. 电磁波检测法电磁波检测法是一种通过电磁波来检测混凝土裂缝的方法。
该方法通过在混凝土表面发射电磁波，然后测量电磁波反射的时间和强度，从而判断混凝土表面是否存在裂缝，并确定裂缝的长度、宽度、深度等指标。
电磁波检测法的优点在于检测效率高、准确性高，但其缺点也很明显，即受到环境噪声和混凝土表面杂质的影响。
5. 激光扫描法激光扫描法是一种通过激光来检测混凝土裂缝的方法。
