塑料颗粒加工工艺流程
各种塑料颗粒制造工艺流程
各种塑料颗粒制造工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!塑料颗粒是通过塑料加工工艺生产出来的，它们可以用于各种塑料产品。
塑料颗粒加工工艺流程
塑料颗粒加工工艺流程

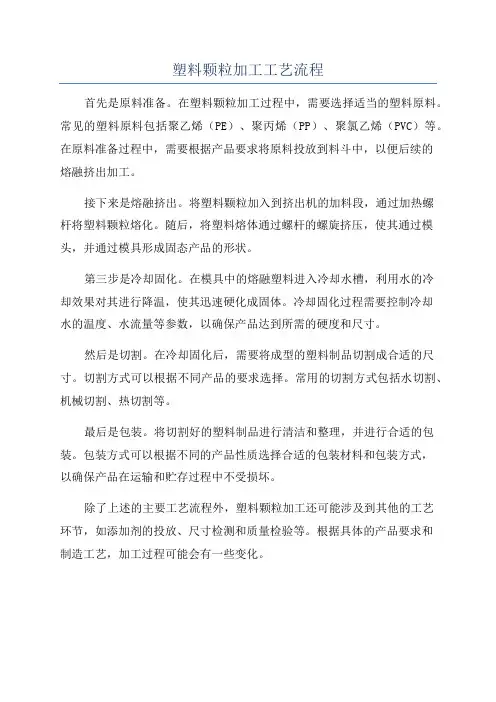

首先是原料准备。
在塑料颗粒加工过程中，需要选择适当的塑料原料。
常见的塑料原料包括聚乙烯（PE）、聚丙烯（PP）、聚氯乙烯（PVC）等。
在原料准备过程中，需要根据产品要求将原料投放到料斗中，以便后续的
熔融挤出加工。
接下来是熔融挤出。
将塑料颗粒加入到挤出机的加料段，通过加热螺
杆将塑料颗粒熔化。
随后，将塑料熔体通过螺杆的螺旋挤压，使其通过模头，并通过模具形成固态产品的形状。
第三步是冷却固化。
在模具中的熔融塑料进入冷却水槽，利用水的冷
却效果对其进行降温，使其迅速硬化成固体。
冷却固化过程需要控制冷却
水的温度、水流量等参数，以确保产品达到所需的硬度和尺寸。
然后是切割。
在冷却固化后，需要将成型的塑料制品切割成合适的尺寸。
切割方式可以根据不同产品的要求选择。
常用的切割方式包括水切割、机械切割、热切割等。
最后是包装。
将切割好的塑料制品进行清洁和整理，并进行合适的包装。
包装方式可以根据不同的产品性质选择合适的包装材料和包装方式，
以确保产品在运输和贮存过程中不受损坏。
除了上述的主要工艺流程外，塑料颗粒加工还可能涉及到其他的工艺
环节，如添加剂的投放、尺寸检测和质量检验等。
根据具体的产品要求和
制造工艺，加工过程可能会有一些变化。
挤出吹塑成型工艺流程
挤出吹塑成型工艺流程
挤出吹塑成型是一种常用的塑料加工方法，适用于生产各种形状和尺寸的塑料制品，如瓶子、桶、管道等。
本文将介绍挤出吹塑成型的工艺流程，帮助读者了解这一制造过程。
第一步：塑料颗粒预处理
在挤出吹塑成型的工艺流程中，首先需要对塑料颗粒进行预处理。
通常会将原料的塑料颗粒加入到挤出机中，通过加热和搅拌使其变为可塑的熔融状态。
第二步：挤出挤压
经过预处理的塑料颗粒会被挤出机挤压，形成一个连续的塑料坯料。
挤出机通过强大的螺旋转动将熔化的塑料向前推进，使其通过模具头。
在模具头处，塑料坯料会得到初步的成型。
第三步：吹塑膨胀
挤出成型的塑料坯料会被送入吹塑机中进行吹塑膨胀。
吹塑机会对热塑性塑料进行加热，然后通过空气或氮气将其吹气膨胀，从而使其获得所需的形状和尺寸。
第四步：冷却固化
吹塑形成后，塑料制品会通过传送带或其他方式进入冷却固化区域。
在这一步中，塑料制品会逐渐冷却并固化，使其保持所需的形状和结构。
第五步：修整检验
最后一步是对塑料制品进行修整和检验。
工作人员会对制品进行修剪、去毛刺等处理，以确保其外观完美。
同时，还会进行尺寸、质量等方面的检验，确保制品符合要求。
挤出吹塑成型是一种高效、快速的塑料加工方法，广泛应用于包装、建筑、医疗等领域。
通过本文的介绍，相信读者已经对挤出吹塑成型的工艺流程有了更深入的了解，希望本文能够帮助读者更好地掌握这一制造技术。
1。
塑料造粒工艺流程
塑料造粒工艺流程

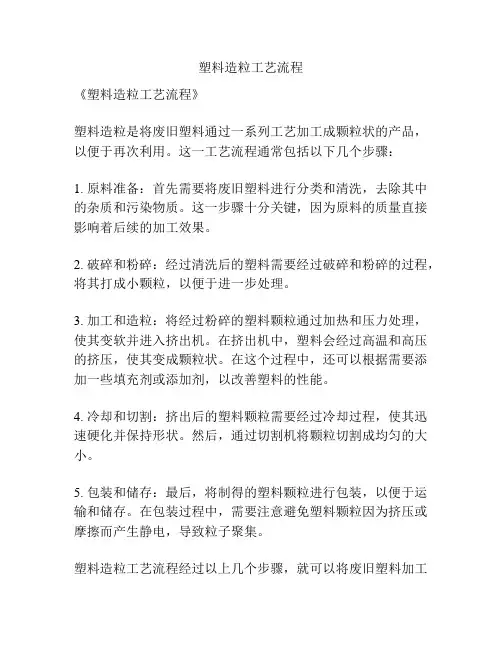

《塑料造粒工艺流程》
塑料造粒是将废旧塑料通过一系列工艺加工成颗粒状的产品，以便于再次利用。
这一工艺流程通常包括以下几个步骤：
1. 原料准备：首先需要将废旧塑料进行分类和清洗，去除其中的杂质和污染物质。
这一步骤十分关键，因为原料的质量直接影响着后续的加工效果。
2. 破碎和粉碎：经过清洗后的塑料需要经过破碎和粉碎的过程，将其打成小颗粒，以便于进一步处理。
3. 加工和造粒：将经过粉碎的塑料颗粒通过加热和压力处理，使其变软并进入挤出机。
在挤出机中，塑料会经过高温和高压的挤压，使其变成颗粒状。
在这个过程中，还可以根据需要添加一些填充剂或添加剂，以改善塑料的性能。
4. 冷却和切割：挤出后的塑料颗粒需要经过冷却过程，使其迅速硬化并保持形状。
然后，通过切割机将颗粒切割成均匀的大小。
5. 包装和储存：最后，将制得的塑料颗粒进行包装，以便于运输和储存。
在包装过程中，需要注意避免塑料颗粒因为挤压或摩擦而产生静电，导致粒子聚集。
塑料造粒工艺流程经过以上几个步骤，就可以将废旧塑料加工
成颗粒，以供再次利用。
这一工艺流程不仅能够减少废弃塑料对环境的污染，还能够回收利用资源，具有重要的经济意义和环境意义。
塑料颗粒加工工艺流程
塑料颗粒加工工艺流程造粒工序是将高聚物树脂与各种添加剂、助剂，经过计量、棍合、塑化、切粒制成颗粒状塑料的生产过程，塑料颗粒是塑料成型加工业的半成品，也是挤出、注塑、中空吹塑、发泡等成型加工生产的原材料。
树脂有粉末状和粒状两种。
用挤出法造粒是最基本和最简单的造粒方法，应用广泛。
对于各种塑料成型加工方法，用颗粒料加工与粉料直接加工相比，用造粒的颗粒料的优点如下:(1)加料方便，不需要在加料斗安装强制加料器。
(2)颗粒料相对密度比粉末料大，塑料制品强度较好。
(3)树脂与各种固体粉末料或液体助剂的混合较均匀，塑料制品的物理性能较均匀。
(4)塑料制品色泽均匀。
(5)颗粒料种含空气剂挥发物较少，使塑料制品不易产生气泡。
(6)颗粒料对挤出机和生产环境无污染。
生产工艺：1、配料前的准备工作对回收的母料进行准备处理前首先进行清洗，清洗不同母料所用清洗剂有所不同，一般母料（饮料瓶、普通塑料包装等）可使用清水清洗，带有油污的母料（油桶等）可使用清洗剂清洗，对于染色严重的母料需要使用火碱（NaOH）进行清洗去色。
配料前的准备工作包括树脂过筛、增塑剂过滤、粉末状添加剂磨浆、色母料粉的配制原材料干燥、块状添加剂的加热熔化等工序。
高聚物树脂在生产、包装、运输过程中，可能混入机械杂质或其他杂质，为防止损坏造粒设备和降低产品质量，树脂必须过筛后使用，粉末聚氯乙烯一般采用40目的筛网，颗粒状聚乙烯或聚丙烯过筛，可用比树脂粒径稍大的细丝网过筛。
为防止增塑剂内机械杂质或黑色垃圾混入制品，影响产品性能，生产电缆料时，增塑剂一般用60~120目的过滤网过滤〔粘度大的用60目的，粘度小的用120目。
对颗粒较粗或容易结团的粉末状添加剂，最好先用增塑剂进行磨浆，以浆料加人，混合分散于树脂中较均匀。
磨浆设备为三辊研磨机，磨浆配方一般添加剂与增塑剂的比例为1:1左右，浆料细度指标为60~80μm。
浆料配方比例为重量份数之比，其比例大小主要根据粉状料表观密度大小来定，粉料表观密度大的，需要加入的增塑剂数量多。
塑料颗粒的加工工艺过程

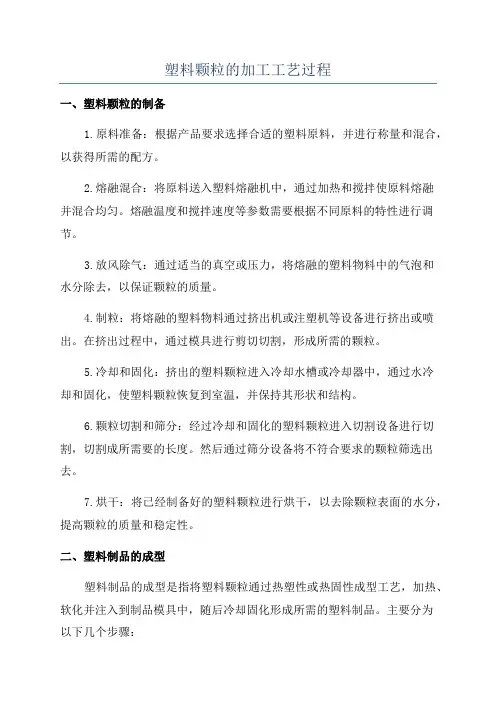

塑料颗粒的加工工艺过程一、塑料颗粒的制备1.原料准备：根据产品要求选择合适的塑料原料，并进行称量和混合，以获得所需的配方。
2.熔融混合：将原料送入塑料熔融机中，通过加热和搅拌使原料熔融并混合均匀。
熔融温度和搅拌速度等参数需要根据不同原料的特性进行调节。
3.放风除气：通过适当的真空或压力，将熔融的塑料物料中的气泡和水分除去，以保证颗粒的质量。
4.制粒：将熔融的塑料物料通过挤出机或注塑机等设备进行挤出或喷出。
在挤出过程中，通过模具进行剪切切割，形成所需的颗粒。
5.冷却和固化：挤出的塑料颗粒进入冷却水槽或冷却器中，通过水冷却和固化，使塑料颗粒恢复到室温，并保持其形状和结构。
6.颗粒切割和筛分：经过冷却和固化的塑料颗粒进入切割设备进行切割，切割成所需要的长度。
然后通过筛分设备将不符合要求的颗粒筛选出去。
7.烘干：将已经制备好的塑料颗粒进行烘干，以去除颗粒表面的水分，提高颗粒的质量和稳定性。
二、塑料制品的成型塑料制品的成型是指将塑料颗粒通过热塑性或热固性成型工艺，加热、软化并注入到制品模具中，随后冷却固化形成所需的塑料制品。
主要分为以下几个步骤：1.模具准备：根据产品设计要求选择合适的模具，并进行加热、冷却等预处理工作，使其达到正常工作温度和状态。
2.材料加料：将预先制备好的塑料颗粒投入到制品模具的注射机或压力机中，通过螺杆或柱塞等装置将颗粒加热并软化。
3.注射或压塑：在颗粒软化的状态下，通过注射机的注射过程或压力机的压塑过程，将软化的塑料颗粒注入到模具的腔中，填充整个腔体。
4.冷却和固化：注入到模具中的塑料颗粒在腔中快速冷却，使其固化成形。
冷却时间和温度需要根据不同材料的特性和制品的要求进行调节。
5.脱模：固化后的塑料制品与模具壁之间会形成一定的间隙，通过脱模装置将制品从模具中取出。
脱模时需要注意避免制品表面受损或变形。
6.修整：对脱模后的制品进行必要的修整，如去除切口、余料、毛刺等，使制品达到所需的外观和尺寸要求。
ABS塑料的加工工艺流程介绍
ABS塑料的加工工艺流程介绍一、原料准备1.ABS塑料的原料准备需要选择高质量的ABS塑料颗粒，以确保最终产品的质量。
2.将选好的ABS塑料颗粒根据生产需求进行称量和混合，以达到理想的配方比例。
二、注塑成型1.将混合好的ABS塑料颗粒放入注塑机的料斗中，通过加热和螺杆的旋转将塑料颗粒熔化。
2.熔化的ABS塑料通过喷嘴注入模具腔体内，并在模具中冷却和凝固。
3.打开模具，将成型的ABS塑料制品取出。
三、表面处理1.制品表面如果有色差、气泡等缺陷，需要进行表面处理。
常见的处理方法包括打磨、喷涂等。
2.打磨用于消除制品表面的凹凸不平和划痕，使表面更加光滑。
3.喷涂适用于需要染色或涂层的制品。
通过喷涂机将所需的颜料或涂层均匀地喷在制品表面上，使其具有所需的色彩或特性。
四、组装1.对于需要组装的产品，进行组装前需要将各个部件进行检查和准备。
2.根据产品的设计图纸和工艺要求，按照一定的顺序和方法进行组装。
3.确保组装过程中的每个部件都正确安装，以保证产品的功能和质量。
五、检验1.对于已组装好的ABS塑料产品，需要进行检验以确保产品质量。
2.检验包括外观检查、尺寸检测、功能测试等，以确保产品符合设计和使用要求。
3.如有不合格品，需要进行修复或重新制作，直到产品符合标准为止。
六、包装和入库1.检验合格的ABS塑料产品需要进行包装，以防止在运输和储存过程中的损坏。
2.根据产品的特点和要求，选择合适的包装材料和方式进行包装。
3.包装完成后，将产品入库，以备发货或销售。
综上所述，ABS塑料的加工工艺流程包括原料准备、注塑成型、表面处理、组装、检验、包装和入库等环节。
通过这些加工工艺流程，可以将ABS塑料原料加工成最终的产品，并确保产品的质量和功能符合设计和使用要求。
塑料颗粒生产工艺流程
塑料颗粒生产工艺流程1.原料准备首先，需要收集和准备废旧塑料作为原料。
这些原料可能是来自于废弃塑料制品、废旧塑料包装材料、消费者回收的废塑料等。
收集的原料需要进行分类和处理，将不同种类的塑料分开。
2.清洗和破碎收集到的废塑料可能含有杂质，需要先进行清洗和破碎处理。
清洗可以去除表面的污染物和异物，破碎可以将废塑料制品打碎成小块，方便后续处理和加工。
3.干燥和除湿在塑料颗粒生产过程中，需要保证原料的湿度和温度符合要求。
此步骤将废塑料颗粒进行干燥和除湿处理，以去除水分和湿气，保证后续步骤的顺利进行。
4.加热和熔融将经过处理的废塑料颗粒放入料仓，通过加热和熔融的方式将其转化为熔融态塑料。
这一步骤通常需要使用高温的加热系统，例如锥形双螺杆挤出机。
5.进行造粒将熔融态的塑料通过挤出机进行挤压和造粒。
挤出机是一种将熔融态塑料推进并挤出成为颗粒的设备。
在挤出机内，熔融态塑料被加压和挤出，通过合理的温度、压力和螺杆形状等参数调节，可以得到所需的塑料颗粒。
6.冷却和切割挤出机出来的塑料颗粒需要进行冷却，以固化其形状。
冷却可以使用冷却水或空气等方式。
冷却后，将长条状的塑料颗粒进行切割，获得所需的颗粒大小和形状。
7.分选和筛选切割后的塑料颗粒可能仍然包含一些细小的杂质，需要进行分选和筛选处理。
这一步骤通过振动筛、旋风分离器等设备，将颗粒分为不同的大小和密度，以去除杂质。
8.重复加工和后续处理产生的塑料颗粒可以用于再次进行塑料制品加工，如注塑成型等。
如果需要改变颗粒的化学和物理性质，可以进行调色、加入添加剂等后续处理步骤。
9.包装和出厂最后，将生产好的塑料颗粒进行包装，通常采用编织袋或塑料袋等包装材料。
然后，产品可以进行质量检测和标识，最终出厂交付使用。
总体而言，塑料颗粒生产工艺流程是将废旧塑料经过原料准备、清洗和破碎、干燥和除湿、加热和熔融、造粒、冷却和切割、分选和筛选、重复加工和后续处理、包装和出厂等一系列步骤，将废旧塑料转化为可再生的塑料颗粒。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
塑料颗粒加工工艺流程
造粒工序是将高聚物树脂与各种添加剂、助剂，经过计量、棍合、塑化、切粒制成颗粒状塑料的生产过程，塑料颗粒是塑料成型加工业的半成品，也是挤出、注塑、中空吹塑、发泡等成型加工生产的原材料。
树脂有粉末状和粒状两种。
用挤出法造粒是最基本和最简单的造粒方法，应用广泛。
对于各种塑料成型加工方法，用颗粒料加工与粉料直接加工相比，用造粒的颗粒料的优点如下:
(1)加料方便，不需要在加料斗安装强制加料器。
(2)颗粒料相对密度比粉末料大，塑料制品强度较好。
(3)树脂与各种固体粉末料或液体助剂的混合较均匀，塑料制品的物理性能较均匀。
(4)塑料制品色泽均匀。
(5)颗粒料种含空气剂挥发物较少，使塑料制品不易产生气泡。
(6)颗粒料对挤出机和生产环境无污染。
生产工艺：
1、配料前的准备工作
对回收的母料进行准备处理前首先进行清洗，清洗不同母料所用清洗剂有所不同，一般母料（饮料瓶、普通塑料包装等）可使用清水清洗，带有油污的母料（油桶等）可使用清洗剂清洗，对于染色严重的母料需要使用火碱（NaOH）进行清洗去色。
配料前的准备工作包括树脂过筛、增塑剂过滤、粉末状添加剂磨浆、色母料粉的配制原材料干燥、块状添加剂的加热熔化等工序。
高聚物树脂在生产、包装、运输过程中，可能混入机械杂质或其他杂质，为防止损坏造粒设备和降低产品质量，树脂必须过筛后使用，粉末聚氯乙烯一般采用40目的筛网，颗粒状聚乙烯或聚丙烯过筛，可用比树脂粒径稍大的细丝网过筛。
为防止增塑剂内机械杂质或黑色垃圾混入制品，影响产品性能，生产电缆料时，增塑剂一般用60~120目的过滤网过滤〔粘度大的用60目的，粘度小的用120目。
对颗粒较粗或容易结团的粉末状添加剂，最好先用增塑剂进行磨浆，以浆料加人，混合分散于树脂中较均匀。
磨浆设备为三辊研磨机，磨浆配方一般添加剂与增塑剂的比例为1:1左右，浆料细度指标为60~80μm。
浆料配方比例为重量份数之比，其比例大小主要根据粉状料表观密度大小来定，粉料表观密度大的，需要加入的增塑剂数量多。
增塑剂一般用粘度小的DOP。
在增塑剂投料量中，应扣除磨浆时加入的量。
对硬质聚氯乙烯制品，因不加入增塑剂，一般是先制造高浓度的聚氯乙烯色母料粉，然后加入捏合机混合。
例如，硬质聚氯乙烯管材染色均采用此方法。
用捏合机制造色母粉时，应适当加入稳定剂，防止树脂分解。
对易吸潮的树脂及添加剂，在捏合或挤出之前必须先干燥除水。
例如尼龙树脂和ABS树脂均易吸水，必须干燥至含水量小于%，干燥设备有：沸腾干燥器、真空干燥器或真空干燥料斗等。
有些功能性的母料，例抗静电母料、抗粘连母料、珠光母料、填充剂母料等，均易吸潮，加入挤出机前均应进行干燥，否则会影响生产或降低制品质量。
作为块状的硬脂酸和石蜡均是塑料加工中应用较多的润滑剂。
若直接加入捏合机，会因高速捏合机内高速旋转撞在折流板上，损坏折流板，所以必须先加热熔化后加入捏合机。
硬脂酸的熔点为69.60℃，石蜡熔点为60℃。
2、配方称量
投入捏合机或密炼机进行混合，塑炼的原材料，首先应按设备容积和投料系数，估算出投料量。
根据投料量精确称重，称量必须准确无误，否则会使制品质量不稳定。
称量衡器和自动计量装置应定期检查与校正，防止因计量错误造成质量波动。
3、捏合
捏合可分为加热捏合与冷却捏合，用高速捏合机。
加热捏合的工艺条件：软质聚氯乙烯捏合时间10~15min，出料温度95~100℃；硬质聚氯乙烯捏合时间5~10min，出料温度100~110℃。
另外，捏合时的加料顺序对捏合质量有影响。
冷却捏合从高速捏合机出来的物料温度较高，超过100℃，若放入贮料筒，易发生变色、结团甚至物料分解。
因此，需要立即进行冷却混合，使物料温度下降至50℃以下，才能贮存供挤出机用。
冷却混合工艺条件无论软质、硬质聚氯乙烯均为捏合时间5~10min,出料料温50℃以下。
密炼用50L密炼机，密炼软质聚氯乙烯和聚乙烯的色母料的工艺条件如下，软质氯乙烯密炼时间3~5min,密炼温度90~110℃，出料料温100~110℃；聚乙烯密炼时间8~10min，密炼温度80~100℃，出料料温140~145℃。
密炼好的物料为团状料，不能有未塑化的粉料或颗粒料放出。
4、挤出造粒
挤出造粒可用单螺杆和双螺杆挤出机。
主要控制挤出温度、螺杆转速、切刀转速和粒料冷却。
使粒料不发生粘粒，颗粒尺寸均匀，塑化较好。
切刀转速调整到颗粒料长度3~4mm。
螺杆转速调整到粒料不发生粘连。
挤出软聚氯乙烯电缆料，直径65mm的单螺杆挤出机温度依次为140~150℃、160~170℃、150~160℃、150~160℃，转速为20~30r/min；直径51~150mm的双螺杆挤出机温度依次为130~140℃,140~145℃、150~155℃、145~150℃，螺杆转速为15~20r/min。
直径6mm平行双螺杆挤出机造粒聚乙烯，温度依次为200~220℃、230~240℃、240~250℃、250~260℃。
