中夏SE六管超外差式收音机实训报告
超外差收音机实训报告
超外差收音机实训报告一、引言超外差收音机是一种常见的电子设备，广泛应用于无线电通讯领域。
本报告旨在介绍我在实训中对超外差收音机的理论与实际操作的学习与实践。
二、超外差收音机的原理与工作方式超外差收音机是一种基于频率转换的接收器，其工作原理主要包括接收信号、解调信号和放大信号三个基本步骤。
具体操作过程如下：1. 接收信号超外差收音机通过天线接收到的无线电信号经过预放大器进行初步放大，然后经过射频放大器进一步放大。
放大后的信号进入混频器，并与本振信号混频产生中频信号。
2. 解调信号中频信号经过中频放大器放大后，进入解调器。
解调器采用频率鉴振的方式，将高频信号转为低频信号，使其更容易处理。
解调器采用二极管整流的方式，将电流信号转换为音频信号。
3. 放大信号音频信号经过放大器放大后，被输出至扬声器或耳机，以产生清晰可听的音频声音。
三、实训过程与心得体会在实训中，我按照教师的指导完成了超外差收音机的搭建与调试。
具体步骤如下：1. 材料准备首先，我准备了超外差收音机所需的部件和元器件，包括电容、电感、晶体、电阻等。
这些材料是搭建超外差收音机的基础。
2. 搭建电路接下来，我根据教师提供的电路图，将各个元器件按照图纸上的位置进行连接，采用焊接技术将它们固定在电路板上，完成整个电路的搭建。
3. 调试电路完成电路搭建后，我使用万用表进行电路的初步测试，确保电路连接正常。
之后，我按照教师的要求进行进一步的电路调试，如调整电阻值、电容值等，以使电路能够正常工作。
4. 功能测试最后，我将超外差收音机连接电源，并使用天线接收无线电信号。
通过调整电台的频率，确认超外差收音机能够正常接收信号，并通过扬声器或耳机播放出声音。
通过实训，我对超外差收音机的原理与工作方式有了更深入的了解，并学会了如何搭建、调试和测试电路。
这次实训提高了我的动手实践能力和解决问题的能力，同时也让我更加熟悉了电子电路的组成和工作原理。
四、实训的意义与应用超外差收音机是无线电通讯领域中常见的设备，广泛应用于广播电台、无线电接收、通信设备等领域。
六管超外差收音机实训报告(一)
六管超外差收音机实训报告(一)六管超外差收音机实训报告1. 引言•简要介绍收音机的历史意义和发展现状•引出本篇实训报告关注的话题：六管超外差收音机2. 超外差收音机的原理•解释超外差收音机的基本工作原理：将接收到的信号转换为可听的声音•分析六管超外差收音机相比普通收音机的优势和特点3. 实训过程3.1 材料准备•列出实训所需的器件和工具清单•简述每个器件的功能和作用3.2 搭建电路•详细描述如何按照电路原理图搭建六管超外差收音机电路•解释每个电路元件的连接方式和作用3.3 测试和调整•讲述测试的过程和方法•分析测试结果，如频率范围、音质等指标的表现•说明如何根据测试结果对电路进行调整和优化4. 实训结果和评价•介绍实训完成后的六管超外差收音机的表现和效果•对实训结果进行评价，包括优点和不足之处5. 结论与展望•总结六管超外差收音机实训的收获和体会•展望未来可能的优化方向和改进空间以上是对“六管超外差收音机实训报告”的大致框架和内容安排。
在具体撰写时，可以根据实际情况进行拓展和细化。
期望这份报告能够帮助更多创作者学习和实践创作技巧。
6. 讨论与分析6.1 对比其他类型收音机•对比六管超外差收音机与其他类型收音机（如晶体管收音机、调频收音机）的差异和优势•分析六管超外差收音机在音质、接收范围等方面的表现6.2 实训中遇到的困难和解决方法•回顾实训过程中遇到的问题和困难•针对每个问题详细说明解决方法和思路•总结实训过程中解决问题的经验和教训6.3 实训的意义和启示•分析六管超外差收音机实训对创作者的意义和价值•探讨在实训中所得到的启示，如对电子器件和电路的理解加深等7. 结语•总结全文的内容，强调实训的重要性和价值•对读者进行鼓励和激励，鼓励他们参与类似的创作实践•结束文章，留下积极的思考和展望注：本文为虚构文章，目的是展示对“六管超外差收音机实训报告”进行相关文章写作的一种示范。
实际情况应根据实训内容和要求进行具体的文章撰写。
六管超外差收音机实验报告
竭诚为您提供优质文档/双击可除六管超外差收音机实验报告篇一：中夏s66e六管超外差式收音机实训报告实训报告实训名称s66e六管超外差式收音机装配专业班级姓名学号指导教师完成时间目录?实习目的……………………………………1?实习器材……………………………………2?实验原理……………………………………2?元件说明及清单……………………………4?安装制作……………………………………7?实习体会……………………………………11?成绩评定表 (12)一、实习目的1.了解收音机的基本知识和常用电子器件的类别、型号、规格、性能及其使用范围，通过具体的电路图，初步掌握焊接技术，简单电路元器件装配，对故障的诊断和排除以及对收音机原理工作的一般原理，并且能够熟练使用万用表。
2.学习并掌握超外差收音机的工作原理。
熟悉电子装焊工艺的基本知识和原理，掌握焊接技术并装焊一台正规的收音机,了解电子产品的焊接、提高动手能力。
了解安全用电知识，学习安全操作要领，培养严谨的工作作风，养好良好的工作习惯，养成正确的劳动观与人生观，也培养团队意识和集体主义精神。
二、实习器材1.电烙铁、焊锡丝2.螺丝刀、镊子、钳子等必备工具3.万用表4.s66型袖珍收音机实验套件5.电路图及元器件清单6.五号电池一对7.松香和锡，由于锡它的熔点低，焊接时，焊锡能迅速散布在金属表面，焊接牢固，焊点光亮美观三、实验原理1.原理说明：本实习采用3V低压全硅管六管超外差式收音机，具有安装调试方便、工作稳定、声音洪亮、耗电省等优点。
它由输入回路高放混频级、一级中放、二级中放、前置低放兼检波级、低放级和功放级组成。
2.收音机工作原理：超外差收音机的工作原理过程将所要收听的电台在调谐电路里调好以后，经过电路本身的作用，就变成另外一个预先确定好的频率（在我国为465Khz），然后再进行放大和检波。
这个固定的频率，是由差频作用产生的。
如果我们在收音机内制造—个振荡电波(通常称为本机振荡)，使它和外来高频调幅信号同时送到一个晶体管内混合，这种工作叫混频。
超外差收音机实训报告

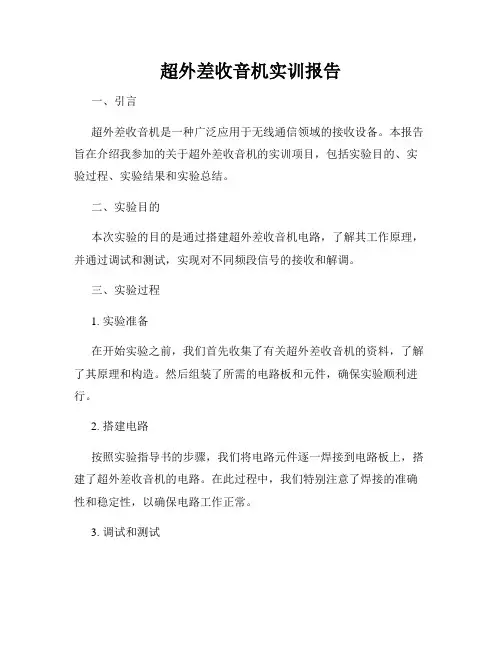

超外差收音机实训报告一、引言超外差收音机是一种广泛应用于无线通信领域的接收设备。
本报告旨在介绍我参加的关于超外差收音机的实训项目，包括实验目的、实验过程、实验结果和实验总结。
二、实验目的本次实验的目的是通过搭建超外差收音机电路，了解其工作原理，并通过调试和测试，实现对不同频段信号的接收和解调。
三、实验过程1. 实验准备在开始实验之前，我们首先收集了有关超外差收音机的资料，了解了其原理和构造。
然后组装了所需的电路板和元件，确保实验顺利进行。
2. 搭建电路按照实验指导书的步骤，我们将电路元件逐一焊接到电路板上，搭建了超外差收音机的电路。
在此过程中，我们特别注意了焊接的准确性和稳定性，以确保电路工作正常。
3. 调试和测试搭建完成后，我们开始对超外差收音机进行调试和测试。
首先，我们使用信号发生器产生不同频段的测试信号，通过示波器观察信号波形，确保电路接收和解调的正常运行。
然后，我们通过调节相关电路参数，优化收音的效果。
四、实验结果经过反复调试和测试，我们成功实现了对不同频段信号的接收和解调。
实验中，我们测试了AM和FM两种调制方式下的音频播放效果，并进行了音质评估。
结果表明，超外差收音机具有良好的接收和解调性能，音质清晰、稳定。
五、实验总结通过本次实验，我深入了解了超外差收音机的原理和工作方式。
通过亲自搭建电路并进行调试和测试，加深了对收音机电路的理解和掌握。
通过实验过程中的问题攻克和团队合作，培养了我的动手能力和解决问题的能力。
总的来说，本次实验不仅加深了我的专业知识，还提高了我的实践能力。
期待将来能在无线通信领域更深入的研究和应用。
六、参考文献[参考文献1][参考文献2][参考文献3][end]。
超外差收音机实训报告

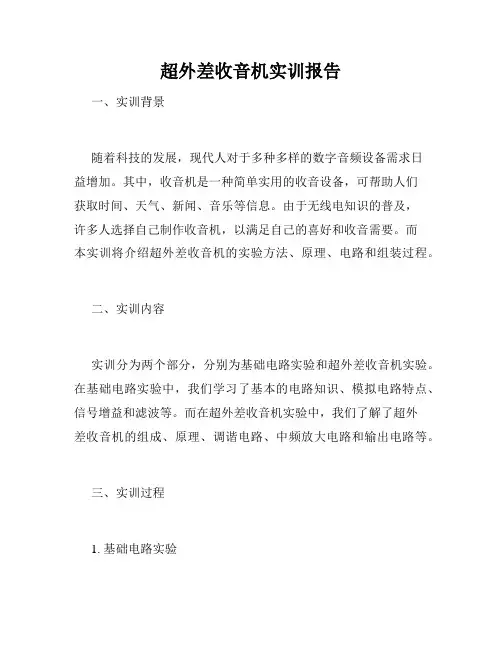

超外差收音机实训报告
一、实训背景
随着科技的发展，现代人对于多种多样的数字音频设备需求日
益增加。
其中，收音机是一种简单实用的收音设备，可帮助人们
获取时间、天气、新闻、音乐等信息。
由于无线电知识的普及，
许多人选择自己制作收音机，以满足自己的喜好和收音需要。
而
本实训将介绍超外差收音机的实验方法、原理、电路和组装过程。
二、实训内容
实训分为两个部分，分别为基础电路实验和超外差收音机实验。
在基础电路实验中，我们学习了基本的电路知识、模拟电路特点、信号增益和滤波等。
而在超外差收音机实验中，我们了解了超外
差收音机的组成、原理、调谐电路、中频放大电路和输出电路等。
三、实训过程
1. 基础电路实验
通过基础电路实验的学习，我们了解了模拟电路的构成和特点，学会了利用放大机构和滤波器提高信号质量的方法。
2. 超外差收音机实验
超外差收音机实验是本次实训的重点，我们首先学习了超外差
收音机的组成和工作原理。
随后，我们运用基础电路实验所学的
知识，开始设计调谐电路、中频放大电路和输出电路。
经过实验
的调试和修改，最终我们成功地组装了一台超外差收音机。
四、实训结论
通过本次实训，我们掌握了模拟电路的基本知识和多种滤波、
放大电路的设计原理。
我们学习了超外差收音机的基本结构和工
作原理，并成功地组装了一台超外差收音机。
本次实训不仅增加
了我们对于模拟电路和收音机的认识，还提高了我们的动手实践
能力。
六管超外差式收音机实训报告
六管超外差式收音机实训报告
一、实训目的
本次实训旨在通过制作六管超外差式收音机，培养学生对电子元件的理解和操作能力，提高学生的实践能力和创新意识。
二、实训器材与材料
1. 六管超外差式收音机电路板一块
2. 电容、电阻、三极管等元件
3. 万用表、示波器等测试仪器
4. 工具：电烙铁、镊子、剪线钳等
三、实训步骤
1. 预处理电路板：将电路板放入清洗液中清洗，然后用干净的纱布擦干。
2. 安装元件：根据电路图逐个安装元件，注意极性和方向。
3. 焊接元件：使用电烙铁将元件与电路板焊接连接。
4. 调试：使用万用表和示波器进行测试，调整电路参数使其达到最佳效果。
5. 完成：检查无误后完成收音机的组装。
四、实训结果
经过反复调试和测试，我们成功制作出了一台六管超外差式收音机。
在测试过程中，我们发现该收音机具有较好的接收效果，在不同频段下都能收到清晰的广播信号。
五、实训心得
通过这次实训，我们深刻认识到电子元件的重要性和复杂性。
在制作过程中，我们遇到了很多问题，例如元件安装错误、焊接不牢固等，但是通过反复尝试和调整，最终成功完成了任务。
这次实训不仅提高了我们的操作能力和实践经验，还增强了我们的团队合作意识和创新思维。
六、实训展望
虽然我们已经成功制作出了六管超外差式收音机，但是在未来的学习中还需要不断地加强对电子元件的理解和掌握。
同时，我们也希望能够进一步改进收音机的性能，并将其应用到更多领域中去。
超外差收音机实训报告
超外差收音机实训报告一、引言无线电是现代通信系统的基础，而收音机作为最为人熟知和广泛使用的无线电设备之一，对人们的日常生活具有重要意义。
超外差收音机是一种常见的接收机构型，它通过超外差的方式实现对无线电信号的提取和解调。
本报告将结合我们在超外差收音机实训中的经验和理论知识，对超外差收音机的工作原理、实验过程以及实验结果进行归纳总结。
二、超外差收音机的原理超外差收音机是一种将高频信号通过射频放大、混频、滤波等环节进行处理后，得到中频信号进行解调的收音机。
其工作原理可以简要概括如下：1.射频放大：收音机的天线接收到无线电信号后，信号经过射频放大器进行放大，以增强信号的强度，使其达到后续处理的要求。
2.混频：接收到的射频信号与本地振荡器产生的信号进行混频，将信号的频率转换到中频范围。
3.中频放大：经过混频后的中频信号被送入中频放大器进行放大，以增强信号的幅度。
4.中频滤波：通过中频滤波器，从放大器输出中选择性地提取所需信号的频段，达到消除干扰和阻止其他频率干扰进入电路的目的。
5.检波：经过滤波器后的中频信号被送入检波器进行解调，将无线电信号转换为音频信号。
三、实验过程1.实验准备：在进行实验之前，我们首先进行了一系列的实验准备工作，包括检查实验设备、确认实验连接线路的正确性等。
2.电路搭建：根据实验要求，我们按照电路图搭建了超外差收音机的电路。
在搭建的过程中，我们注意了电路连接的正确性，以及元器件的选用和布局。
3.设备调试：在搭建完电路后，我们使用信号发生器产生射频信号，通过调节电路中的调谐电容和电感，使得电路能够正确接收并放大所需频段的信号。
4.实验记录：我们使用示波器记录了收音机接收到的中频信号的波形，并通过频谱分析仪获取了信号的频谱特性。
五、实验结果通过实验，我们成功地搭建了超外差收音机的电路，并获取了音频信号。
在信号的放大和解调过程中，我们可以清晰地听到广播电台的声音。
通过频谱分析，我们还观察到了中频信号在频谱上的分布特点。
超外差收音机实习总结报告
超外差收音机实习总结报告超外差收音机实习总结报告一、实习目的与要求1、实习目的本次实习的主要目的是使我们了解收音机的基本学问，通过对电路图的详细分析，初步把握焊接技术，简洁的电路元器件装配，对故障的诊断和排解以及对收音机原理工作的一般原理的了解。
充分培育了我们的动手力量，使我们对电子元器件识别，相应工具的操作，相关仪器的使用，电子设备制作、装调的全过程，把握查找及排解电子电路故障的常用方法有了更加详实的体验。
同时增加了我们对理论学问的理解，可以关心我们更好的学习专业学问以及专业学问的拓展，使我们能更轻松的运用所学的学问。
在该实习中会使我们对电子元件及收音机的装机与调试有肯定的感性和理性熟悉，打好日后深化学习电子技术的基础。
同时也使我们了解平安用电学问，学习平安操作要领，培育严谨的工作作风，养成良好的工作习惯，培育正确的劳动观与人生观，也培育团队意识和集体主义精神。
2、超外差收音机的特点超外差式是与直放式相对而言的一种接收方式，他的特点是变频。
超外差式收音机能把接收到的频率不同的电台信号都变成固定的中频信号（465kHz),再由放大器对这个固定的中频信号进行放大。
在选择回路（输入回路）或高频放大器与检波器之间插入一个变频器及中频放大器。
所谓超外差式，就是通过输入回路先将电台高频调制波接收下来，和本地振荡回路残生的本地信号一并送入混频器，再经中频回路进行频率选择，得到一固定的中频载波调制波。
超外差的实质就是将调制波不同频率的载波，变成固定的且频率较低的中频载波二、收音机工作原理收音机是把接收到的电台高频信号，用一个变频级电路将它转化为频率固定的中频信号，然后再对这个中频信号进行多级放大，再检波，低放。
这样灵敏度和选择性都可大幅度改善，而且可使整个波段接受灵敏度匀称。
由于中频频率较低又是固定的，所以中频调谐放大电路可以做到选择性好、增益高又不易自激。
由天线接收的信号经输入回路选频后与本机产生的正弦波振荡信号（其频率总比输入回路选出的信号的频率高465kHz），共同送入变频级进行混频，产生一个固定的差频信号，即465kHz。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实训报告实训名称 S66E六管超外差式收音机装配专业班级姓名学号指导教师完成时间目录实习目的 (1)实习器材 (2)实验原理 (2)元件说明及清单 (4)安装制作 (7)实习体会 (11)成绩评定表 (12)一、实习目的1.了解收音机的基本知识和常用电子器件的类别、型号、规格、性能及其使用范围，通过具体的电路图，初步掌握焊接技术，简单电路元器件装配，对故障的诊断和排除以及对收音机原理工作的一般原理，并且能够熟练使用万用表。
2.学习并掌握超外差收音机的工作原理。
熟悉电子装焊工艺的基本知识和原理，掌握焊接技术并装焊一台正规的收音机,了解电子产品的焊接、提高动手能力。
了解安全用电知识，学习安全操作要领，培养严谨的工作作风，养好良好的工作习惯，养成正确的劳动观与人生观，也培养团队意识和集体主义精神。
二、实习器材1.电烙铁、焊锡丝2.螺丝刀、镊子、钳子等必备工具3.万用表4.S66型袖珍收音机实验套件5.电路图及元器件清单6.五号电池一对7.松香和锡，由于锡它的熔点低，焊接时，焊锡能迅速散布在金属表面，焊接牢固，焊点光亮美观三、实验原理1.原理说明：本实习采用3V低压全硅管六管超外差式收音机，具有安装调试方便、工作稳定、声音洪亮、耗电省等优点。
它由输入回路高放混频级、一级中放、二级中放、前置低放兼检波级、低放级和功放级组成。
2.收音机工作原理：超外差收音机的工作原理过程将所要收听的电台在调谐电路里调好以后，经过电路本身的作用，就变成另外一个预先确定好的频率（在我国为465KHz），然后再进行放大和检波。
这个固定的频率，是由差频作用产生的。
如果我们在收音机内制造—个振荡电波(通常称为本机振荡)，使它和外来高频调幅信号同时送到一个晶体管内混合，这种工作叫混频。
由于晶体管的非线性作用导致混频的结果就会产生一个新的频率，这就是外差作用。
采用了这种电路的收音机叫外差式收音机，混频和振荡的工作，合称变频。
外差作用产生出来的差频，习惯上我们采用易于控制的一种频率，它比高频较低，但比音频高，这就是常说的中间频率，简称中频。
任何电台的频率，由于都变成了中频，放大起来就能得到相同的放大量。
调谐回路的输出，进入混频级的是高频调制信号，即载波与其携带的音频信号。
经过混频，输出载波的波形变得很稀疏其频率降低了，但音频信号的形状没有变。
通常将这个过程(混频和本振的作用)叫做变频。
变频仅仅是载波频率变低了，并且无论输入信号频率如何变化最终都变为465KHz，而音频信号(包络线的形状)没变。
混频器输出的携音频包络的中频信号由中频放大电路进行一级、两级甚至三级中频放大，从而使得到达二极管检波器的中频信号振幅足够大。
二极管将中频信号振幅的包络检波出来，这个包络就是我们需要的音频信号。
音频信号最后交给低放级放大到我们需要的电平强度，然后推动扬声器发出足够的音量。
若要求超外差式收音机得到更高的灵敏度，在调谐回路与混频之间还可以加入高频放大级然后再去混频。
根据超外差收音机的原理，我们可以将附录所示的电路分成以下几个模块：调谐回路、变频回路（包括本振电路、混频电路和选频电路）、中频放大（中放）回路、检波及AGC回路、低放级回路、功放级回路。
3.S66E型收音机电路原理图4.实验原理图四、元件说明及清单元件（材料）清单元件说明(1)电阻：根据色差法对11个电阻进行分类(2)耳机插座:先将插座的靠尾部下面的一个焊片往下从根部弯曲90度插在电路板上，然后再用剪下来的一个引脚的一端插在靠尾部上端的孔内，另一端插在电路板对应的J孔内，焊接时的速度一定要快以免烫坏插座的塑料部分，影响电路的导通。
(3)电解电容和瓷片电容：在安装电解电容时要求电容的管脚长度要适中，要正确判断管脚的正，负极，并且电解电容要紧贴电路板立式安装焊接，太高就会影响后盖的安装。
瓷片电容和电解电容一样，要求其管脚的长度要合适。
在实物图所标的数字中，第一二位数字代表电容值，第三位数字代表“0”的个数。
在焊接瓷片电容时不必考虑它的正负极性。
(4)变压器:T5为输入变压器，线圈骨架上有突点标记的为初级，印制版上也有圆点作为标记。
安装时不要装反（还可以配合万用表测量进行分辨）。
(5)三极管：在这次课程设计所组装的S66E收音机有两种三极管。
VT5，VT6为9013属于中功率三极管，VT1-VT4为3DG201或9014属于高频小功率三极管，在安装时，VT1选用低值（绿点或黄点）的三极管，VT2和VT3选用中值（兰点或紫点）的三极管，VT4选用高值（紫点或灰点）的三极管，否则装出来的效果不好。
同时，要求电容和三极管管脚的长度要适中，不要剪的太短，也不要留的太长，使它们不要超过中周的高度。
(6)发光二极管和喇叭:发光二极管主要用来进行收音机开关的指示，当开关打开时发光二极管亮，反之则不亮。
它的接法弯曲成型，然后直接插到电路板上焊接即可，安装时要注意二极管的正负极。
把喇叭放好后，如果挪动，可用电烙铁将其周围的三个塑料桩靠近喇叭的边缘烫下去，把喇叭压紧，以免其松动不稳。
(7)中周及磁棒线圈:中频变压器（简称中周）三只为一套。
T2为振荡线圈的中周型号为LF10-1（红色），T3为第一级中放用的中周型号为TF10-1（白色），T4为第二级中放的中周型号为TF10-1（黑色）。
这三只中周在出厂前均已调在规定的频率上，装好后只需微调甚至不调，不要乱调。
中周外壳除了起屏蔽作用外，还起导线的作用，所以中周外壳必须接地。
磁棒线圈的四根引线头可以直接用电烙铁配合松香焊锡丝来回摩擦几次即可自动镀上锡，四个线头的接在对应的印制板的焊盘上，即a、b、c、d点，线头的判断由附录可知。
焊接前要仔细辨别b、c引脚，切不可弄反。
双连拨盘由于调谐用的双连拨盘安装时离电路板很近，所以在它的圆周内的高出部分的元件引脚在焊接前先用剪刀剪去，以免安装或调谐时有障碍，影响拨盘调谐的元件有T2和T4的引脚以及接地焊片，双连的三个引出脚，电位器的开关脚和一个引脚。
五、安装制作1．焊接在装配工作中，焊接技术很重要，收音机元件的安装，主要利用锡焊，它不但能固定零件，而且能保证可靠的电流通路，焊接质量的好坏，将直接影响收音机质量。
2. 烙铁的使用：烙铁是焊接的主要工具之一，焊接收音机应选用30W-35W电烙铁。
当接通电源，在温度渐渐上升的过程中，给烙铁头部上锡，使烙铁头上沾附一层光亮的锡，烙铁就可以使用了。
3. 使用要求：烙铁温度和焊接时间要适当焊接时应让烙铁头加热到温度高于焊锡熔点，并掌握正确的焊接时间。
一般不超过3秒钟。
时间过长会使印刷板铜铂中翘起，损坏电路板及电子元器件。
4. 焊接方法：焊接一般采用直径1.2-1.5mm的焊锡丝。
焊接时左手拿焊锡丝，右手拿电烙铁。
在烙铁接触焊点的同时送上焊锡，焊锡的量要适量。
太多易引起搭焊短路，太少元件有不牢固。
焊接时不可将烙铁头在焊点上来回移动或用力下压，要想焊得快焊得好，应加大烙铁和焊点的接触面。
增大传热面积，焊接也快。
另需要注意的是温度过低烙铁与焊接点触的时间太短，热量供应不足，焊点锡面不光滑，结晶粗脆，像豆腐渣一样，那就不牢固，形成虚焊和假焊。
反之焊锡易流散，使焊点锡量不足，也容易不牢，还可能出现烫坏电子元件及印刷电路板。
总之焊锡量要适中，即将焊点零件脚全部浸没，其轮廓又隐约可见。
焊点焊好后，拿开烙铁，焊锡还不会立即凝固，应稍停片刻等焊锡凝固，如未凝固前移动焊接件，焊锡会凝成砂装，造成附着不牢固而引起假焊。
5. 元件安装：安装时请先装低矮或耐热的元件(如电阻)，然后再装大一点的元件(如中周、变压器)，最后装怕热的元件(如三极管)。
(1)电阻的安装：请将电阻的阻值(参照本说明书的“色环电阻色标数”)选择好后根据两孔的距离弯曲电阻脚可采用卧式紧贴电路板安装，也可以采用立式安装，高度要统一。
(2) 瓷片电容和三极管的脚剪的长度要适中，不要剪的太短，也不要留得太长，它们不要超过中周的高度。
电解电容紧贴线路板立式安装焊接，太高会影响后盖的安装。
(3) 磁棒线圈(系采用进口的自焊线生产的，可以不用刀子刮或砂纸砂线头)的四根引线头可以直接用电烙铁配合松香焊锡丝来回摩擦几次即可自动上锡，四个线头对应的焊在线路板的铜泊面。
(4) 由于调谐用的双联拨盘安装时离电路板很近，所以在它的圆周内的高出部分在焊接前先用斜口钳剪去，以免安装或调谐时有障碍，影响拨盘调谐的元件有T2和T4的引脚及接地焊片、双连的三个引出脚、电位器的开关脚和一个引脚。
(5) 耳机插座的安装。
先将插座的靠尾部下面一个焊片往下从根部弯曲90度插在电路板上，然后再用剪下来的一个引脚一端插在靠尾部上端的孔内，另一端插在电路板对应的J孔内，焊接时速度要快一点以免烫坏插座的塑料部分。
(6) 发光管的安装弯曲成型，直接插在电路板上焊接，最后请将跨线J1连接。
(7) 喇叭安放挪位后再用电烙铁将周围的三个塑料桩子靠近喇叭边缘烫下去后把喇叭压紧以免喇叭松动。
6.安装图7.印制板8.组装实物组图六、实习体会通过这次对收音机组装的实训，让我了解到了许多有关收音机方面的知识，锻炼了我的动手能力，考验我的观察能力，通过眼、手的配合，将这个收音机做好，可谓多方面发展。
虽然我只做了一个收音机，但在这次实训中，我受益匪浅，不仅学会了认电阻，而且还学会了电焊，纵使以后我不从事这一行业，但我依然获得了一项技能。
在这次实训中，我做了两次未成功，但幸运的是我没有放弃，我依然在坚持，在不懂的地方，通过老师和同学的帮助下，我把一个个问题解决了。
虽然这是一个小小的收音机，但如果不仔细，电阻接错了，电焊没焊好——导致虚焊等等都会导致失败，我们只有充分了解该结构原理，才能成功。
超外差收音机制作的顺利完成，不但增强了我对电子技术知识学习与运用的兴趣，也让我认识理论必须要有实践的结合我们才能更好地运用我们所学的知识。
此外我们必须要端正科学的态度，认真对待，做事要认真、仔细，要谨慎遵循规律循序渐进，不能马虎，更不能急于求成。
在以后的学习生活中我们更应该加强动手能力让自己能更好地发展而不是局限于理论的学习在实习中，我锻炼了自己动手技巧，提高了自己解决问题的能力。
比如在做收音机组装与调试时，几个焊盘的间距较小，稍不留神，就会焊在一起，同时也考验了我的耐心，不管是焊接还是调试是都要静下心来，不可急躁。
所以，在以后的学习中，我要加倍细心，只有理解了理论知识，我们才能在实际中运用自如。
成绩评定表评价内容1. 收音机是否正常工作2. 焊点大小是否合适、焊点是否美观，有无虚焊黑焊，实训报告完成情况30%。
