悬索桥主缆索股架设工法
独塔自锚式悬索桥主缆索股架设施工技术
安
徽
建
筑
独塔 自锚式悬索桥主缆索股架设施工技术
Ｃｏ ｎ ｓ ｔ ｒ ｕ ｃ ｔ ｉ ｏ ｎ Ｔ ｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｙ ｏ ｆ Ｃａ ｂ ｌ ｅ Ｓ ｔ ｒ ａ ｎ ｄ Ｅｒ ｅ ｃ ｔ ｉ ｏ ｎ ｆ ｏ ｒ Ｓｉ ｎ ｇ ｌ ｅ — Ｔｏ ｗｅ ｒ Ｓｅ ｌ ｆ － Ａｎ ｃ ｈ ｏ ｒ ｅ ｄ Ｓｕ ｓ ｐ ｅ ｎ ｓ ｉ ｏ ｎ Ｂｒ ｉ ｄ ｇ ｅ
中图分 类号 ： Ｕ４ ４ ８ ． ２ ５ 文献标识码 ： Ｂ
Ｌ ］ ｒ ］ｌ ｒ
文章编 号： １ ０ ０ ７ — ７ ３ ５ ９ （ ２ ０ １ ３ １ ０ ４ — ０ １ ５ ０ － ０ ３
Ｗ
０
图１ 高坎浑河大桥主桥 总体布置示意
Ｗ
１ 工 程 概 况
整形 前形 状
整形后形 状
图 ４ 主缆索股整形前后对比
安
徽
建
筑
２ ０ １ ３年第 ４期 （ 总１ ９ ２期 ）
塔顶 门架 、 ２ ６承重索 、 １ ６牵 引索等组成 ，总体 布置如 图 ２
所 示。
２ ． ３承重 索布置
主缆牵引采 用单线往复式 牵引系统 ， 并设 置承重 索 ， 以用
浑河景 观桥 主桥桥 型为主跨 １ ８ ０ ｍ 的四跨 连续独 塔 自锚 式钢箱 梁悬 索桥 ，跨 径布 置为 ４ ８ ｍ ＋ １ ８ ０ ｍ＋ １ ８ ０ ｍ ＋ ４ ８ ｍ，总长 ４ ５ ６ ｍ， 两个主跨为对称悬 吊结构 。主缆采用预制平行钢丝 索股 （ Ｐ Ｐ ＷＳ ） ， 共２ 根， 每根主缆包含 ３ ７股索股 ， 每股索长约 ３ ９ ０ ｍ，
大跨度悬索桥缆索吊装施工工法(20页)
大跨度悬索桥缆索吊装施工工法1 前言缆索吊最初被称为无支架吊装，是我国70年代在大江大河上安装拱桥节段独创的一种架设方法。
由于在江河中不需搭设支架，后来得以广泛应用。
90年代末及21世纪初，随着大跨径悬索桥在我国大量兴起，缆索吊应用到悬索桥加劲梁的吊装中。
缆索吊虽不能利用主缆这一特点，而刚强的索塔则成为缆索吊塔架设计的理想依托；缆索吊起吊重物后可以沿中跨全跨范围内进行移动，起吊点位置不受限制，其架设速度极快、成本低，成为了悬索桥加劲梁吊装一种可行方案。
新世纪以来，伴随我国经济的稳步增长，统筹区域均衡发展成为可持续发展的战略要求，因此连通山区的桥梁的勘察设计，特别是大跨越能力的桥型——悬索桥将大范围修建。
针对西部山区地形地质条件复杂、施工场地狭小、交通不便、大件运输极为困难的特点；现有的缆载吊机架设法和桥面架桥机架设法无法适应工程建设需要：缆载吊机架设法：因缆载吊机不能带载在主缆上行走，只能定点进行垂直起吊，因此不适合山区粱段从两塔侧起吊后再纵向移动的需要；桥面架桥机架设法：采用从两塔位置向跨中的顺序进行架设钢梁，使得线形不易控制，对主体线形影响较大，因架桥机吊重限制，不能整体吊装梁段，粱段只能分拆成杆件或单元，施工难度极大且效率极底，同样不能满足工程建设需要。
针对西部山区的特点，因地制宜的提出采用采用岩锚＋锚墙作为缆索吊地锚结构，塔架采用塔上矮塔方案、利用主体结构索塔作为缆索吊塔架基础，很好的节约施工成本。
采用大跨度缆索吊来进行吊装山区悬索桥桁架梁的施工方法成为首选方案。
本工法着重着重研究缆索吊承重索的连接方式、地锚系统构造等方面阐述，说明大跨度缆索吊的设计选型、工艺特点、适用范围、施工工艺等。
路桥华南工程有限公司针对四渡河特大桥大跨度缆索吊技术的特点，对施工中的关键技术进行认真的研究和总结，使大跨度缆索吊技术使缆索吊技术向大跨度发展，更加具体、可行。
2 工法特点缆索吊作为一项比较成熟的吊装工艺，在拱桥和跨径比较小的悬索桥和斜拉桥中有所应用。
基于悬索桥空中纺线(AS)法架设主缆的猫道施工工法
基于悬索桥空中纺线（AS）法架设主缆的猫道施工工法基于悬索桥空中纺线（AS）法架设主缆的猫道施工工法一、前言悬索桥空中纺线(AS)法是一种新型的施工工法，用于架设主缆的猫道。
它通过将主缆悬挂在两侧支撑体系上方空中，从而消除了地面施工的限制和障碍，大大提高了施工的效率和质量。
二、工法特点1. 带宽宽度大：由于主缆悬挂在空中，可以穿越较大跨径，提高了悬索桥的承载能力。
2. 施工周期短：AS法可以减少施工过程中对地面交通的影响，使得施工周期大大缩短。
3. 施工质量高：AS法不受地形和地质条件的限制，保证了施工过程中的稳定性和安全性。
三、适应范围AS法适用于各种地形和复杂地质条件下的悬索桥施工，尤其适合河流、山谷、峡谷等地形条件复杂的施工。
四、工艺原理AS法的实际工程与施工工法之间有着密切的联系。
在AS法施工中，采用了钢丝绳或钢板作为主缆，并通过吊车将主缆悬挂在两侧支撑体系上方的悬臂上。
为了保证施工的安全和稳定，需要采取一系列的技术措施，如控制吊车的运行速度、合理调整悬挂位置等。
五、施工工艺5.1 主缆制造：根据设计要求，选择合适的材料（钢丝绳或钢板）制造主缆。
5.2 吊装主缆：使用吊车将主缆悬挂在两侧支撑体系上方的悬臂上，并根据设计要求进行调整和固定。
5.3 索吊：通过吊车调整主缆的位置和张力，以保证悬索桥的稳定性和承载能力。
5.4 固定主缆：使用锚固系统将主缆固定在两侧支撑体系上，以保证主缆的稳定性。
六、劳动组织在AS法施工中，需要合理组织施工人员和机械设备的使用，确保施工进度和质量。
七、机具设备7.1 吊车：用于吊装主缆和调整位置。
7.2 钢丝绳或钢板：用于制造主缆。
7.3 锚固系统：用于固定主缆。
八、质量控制为了保证施工过程中的质量达到设计要求，需要采取以下措施：8.1 施工前进行严密检查，确保主缆的材料和制造质量符合要求。
8.2 施工中定期检查主缆的位置和张力，避免出现偏移和张力不均匀的情况。
悬索桥主揽工程施工程序(3篇)
第1篇一、前言悬索桥作为一种结构轻盈、跨越能力强的桥梁类型，在现代桥梁建设中得到了广泛应用。
主缆作为悬索桥的主要承重结构，其施工质量直接影响到整个桥梁的安全与使用寿命。
本文将详细介绍悬索桥主缆工程的施工程序，旨在为工程技术人员提供参考。
二、施工准备1. 设计审查与交底- 对主缆设计图纸进行审查，确保设计合理、安全。
- 组织设计交底，明确施工技术要求和质量标准。
2. 材料设备准备- 根据设计要求，准备所需的高强度钢丝、钢丝绳、锚具、索夹等材料。
- 准备施工设备，如绞线机、架设设备、焊接设备等。
3. 人员组织与技术培训- 组织施工队伍，明确各工种人员职责。
- 对施工人员进行技术培训，确保熟练掌握施工工艺和质量标准。
4. 现场准备- 整理施工现场，确保场地平整、排水畅通。
- 建立临时设施，如办公区、生活区、材料堆放区等。
三、主缆架设施工程序1. 桥塔施工- 按照设计要求进行桥塔基础施工，确保基础稳定。
- 施工桥塔主体结构，包括塔身、塔顶等。
2. 锚碇施工- 施工锚碇基础，确保锚碇稳定。
- 施工锚碇主体结构，包括锚块、锚杆等。
3. 主缆制作- 根据设计要求，进行主缆索股的制作。
- 对主缆索股进行检验，确保质量符合标准。
4. 主缆架设- 在桥塔和锚碇上安装索夹，确保主缆固定。
- 利用绞线机将主缆索股牵引至指定位置。
- 将主缆索股固定在索夹上，确保主缆稳定。
5. 主缆调整- 对主缆进行张拉，确保主缆达到设计应力。
- 调整主缆索股间距，确保主缆对称。
- 对主缆进行防腐处理，延长使用寿命。
6. 主缆索夹焊接- 对主缆索夹进行焊接，确保连接牢固。
- 对焊接部位进行检验，确保焊接质量。
7. 主缆防护- 对主缆进行防护，如涂覆防腐涂料、设置防护网等。
四、施工质量控制1. 材料质量检验- 对所有材料进行检验，确保质量符合设计要求。
2. 施工过程控制- 严格按照施工工艺和质量标准进行施工。
- 对施工过程进行监督，确保施工质量。

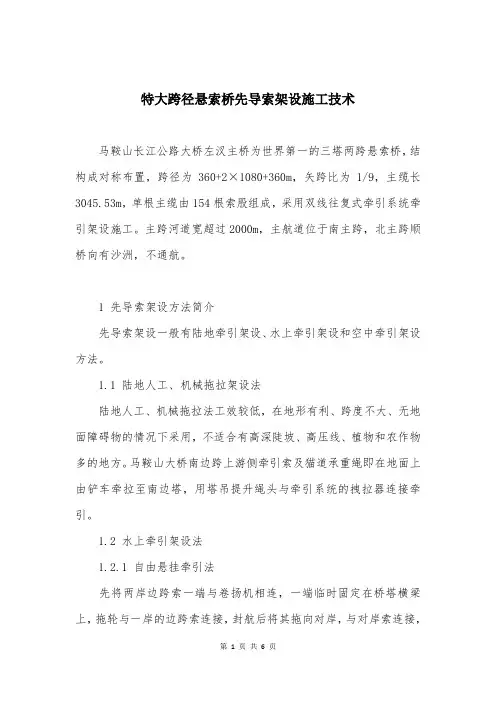

特大跨径悬索桥先导索架设施工技术
