厂区平面布局、周围环境、各功能间布局图
厂区平面布局
物流二班 杜玲玲
一、厂区平面布局原则
• 1. 以本生产单位为中心，保持 厂区内各要素之间的协调配 合。 • 厂区内的平面布局方案以生产流程为中心，使厂房、 建筑物和各种设施的配置满足企业 生，必须符合安全、防火和环境保 护的要求。为此应该把功能相近或对防火等条件要求相同 或相近的单位集中在同一区域内，这样既便于管理，也便 于对不同的区域采取不同的安全防火措施。 • 3.在全厂范围内规划合理的物流路线 围绕生产过程合理组织各种物资的厂区运输。尽量缩 短运输距离，避免交叉运输和想向往返运输。出于安全考 虑，应避免物流运输的主干道与员工的上下班的出入通道 交叉。
二、工厂布局的物流管理方法
• 1. 作业相关图法 • 作业相关图法的基本思路是将企业内部的各个部门之 间关系，从接近程度的角度加以分析，根据关系重要性， 逐步排列每个部门，在每次排每个部门时，又要从几种可 供选择方案中选一个最优的，直到最后排出最有最优方案 ，再结合企业所选厂址的具体平面情况，在其上加以妥善 的布置和调整。 • 作业相关图法易于实现工厂布局目标，因此为现代企 业在进行工厂设计时被广泛采用。
三、厂区平面布局程序
• • • • • • • 1、厂区平面布局总体任务流程 (1) 明确目标 (2) 收集资料 (3) 计算和确定各生产单位的业务部门所需面积 (4) 设计初步方案 (5)方案评价 (6)方案实施
• 任务步骤
• 步骤一：绘制生产 活动相关图
• 关系密切程度分类 及代号
关系密切程度的原因 使用共同的记录 共同人员
• • • • •
某企业厂区平面布局设计如下 生产活动相关图 计算各部分关系积分 主要生产车间积分最高，所以应该优先布置它。 某企业各部门关系积分表
工厂平面图(1)2
入口
入口
铁皮仓库1 铁皮仓库1-2层
182平方米 182平方米
成品仓库
353.22平方米 353.22平方米
入口
车
3120平方米 3120平方米
花 园
间
楼 入口
化 学 品 仓
23平方米 23平方米
写字楼 1-3层
总建筑面积：728平方米 总建筑面积：728平方米
工 厂 入 口
保 安 室
总建筑面积：45平方米 总建筑面积：45平方米
备注: 备注:
表示入口 安全出口
前行方向
车间分布： 样品开发室、原材料仓、 车间分布： 1F：样品开发室、原材料仓、裁断 3F：面部、三合一、中仓 面部、三合一、
2 F ：成
型、 型、成品仓库
宿舍大楼25层入口入口入口车3120平方米间楼化学品仓入口23平方米写字楼13层工厂入口备注
东莞市凯博鞋业有限公司平面图
工程部
总建筑面积：143平方米 总建筑面积：143平方米
发电房
总建筑面积：72平方米 总建筑面积：72平方米
宿舍大楼( 宿舍大楼(2-5层)
总建筑面积：2150平方米 总建筑面积：2150平方米

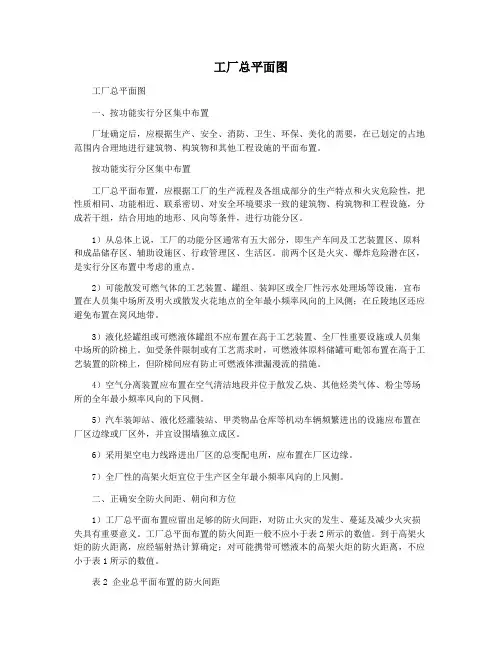

工厂总平面图
工厂总平面图工厂总平面图一、按功能实行分区集中布置厂址确定后，应根据生产、安全、消防、卫生、环保、美化的需要，在已划定的占地范围内合理地进行建筑物、构筑物和其他工程设施的平面布置。
按功能实行分区集中布置工厂总平面布置，应根据工厂的生产流程及各组成部分的生产特点和火灾危险性，把性质相同、功能相近、联系密切、对安全环境要求一致的建筑物、构筑物和工程设施，分成若干组，结合用地的地形、风向等条件，进行功能分区。
1）从总体上说，工厂的功能分区通常有五大部分，即生产车间及工艺装置区、原料和成品储存区、辅助设施区、行政管理区、生活区。
前两个区是火灾、爆炸危险潜在区，是实行分区布置中考虑的重点。
2）可能散发可燃气体的工艺装置、罐组、装卸区或全厂性污水处理场等设施，宜布置在人员集中场所及明火或散发火花地点的全年最小频率风向的上风侧；在丘陵地区还应避免布置在窝风地带。
3）液化烃罐组或可燃液体罐组不应布置在高于工艺装置、全厂性重要设施或人员集中场所的阶梯上。
如受条件限制或有工艺需求时，可燃液体原料储罐可毗邻布置在高于工艺装置的阶梯上，但阶梯间应有防止可燃液体泄漏漫流的措施。
4）空气分离装置应布置在空气清洁地段并位于散发乙炔、其他烃类气体、粉尘等场所的全年最小频率风向的下风侧。
5）汽车装卸站、液化烃灌装站、甲类物品仓库等机动车辆频繁进出的设施应布置在厂区边缘或厂区外，并宜设围墙独立成区。
6）采用架空电力线路进出厂区的总变配电所，应布置在厂区边缘。
7）全厂性的高架火炬宜位于生产区全年最小频率风向的上风侧。
二、正确安全防火间距、朝向和方位1）工厂总平面布置应留出足够的防火间距，对防止火灾的发生、蔓延及减少火灾损失具有重要意义。
工厂总平面布置的防火间距一般不应小于表2所示的数值。
到于高架火炬的防火距离，应经辐射热计算确定；对可能携带可燃液本的高架火炬的防火距离，不应小于表1所示的数值。
表2 企业总平面布置的防火间距注：⑴罐组与其他设施的防火间距按相邻最大罐容积确定。
食品生产车间标准布局图
要求：1、应有架空托架，离地10cm离墙20cm有序摆放整齐，成品摆放架空托架上。2、应有温度湿度表（有的原料还应有防爆防火要求），并有记录本，记录每次检查数据。3、成品应按分区码放，应设置：合格区、不合格区、待检区等（在产品对应墙体位置标示，也可用活动牌标示）。4、每个产品码堆，都应标注有产品情况表，内容包括：生产时间、数量、规格型号、发货时间，发货数量、仓库发货人、领货人等。5、所有产品放行、返工和进行非食用处理，都应有质量负责人和化验室负责人签字。
内包装车间（洁净区）
要求：1、需包装杀菌的，应配不低120度的高压锅。2、应设立二次洗手更衣间或独立洗手更衣间。3、空气洁净度达到要求。4、作业指导书上墙。5、设置关键控制点。
辅料（添加剂）仓库
要求：1、应有架空托架，离地10cm离墙20cm有序摆放整齐，原料放在架空托架上。2、应有温度湿度表，并有记录本，记录每次检查数据。3、每堆原料都应标注有原料情况牌，内容包括：进货时间、数量、规格型号、原料生产来源、仓库收货人。5、添加剂通过物流通道进入生产车间。6、有消毒溶剂的要单独隔离存放。
生产车间（洁净区）
要求：1、人流物流严格分离，设人流洗手更衣间通道和物流进入通道。2、生产工序流畅，门窗墙地顶灯符合GB14881要求（消毒溶器，应隔离使用）。3、有空气洁净度要求的，应添置相关设备。4、设置关键控制点。5、各工序作业指导书上墙。
外包装车间（一般作业区）
要求：1、所用包装物产品信息应完整齐全合法。2、包装应过多好无破损，生产日期真实。3、外包装完成后要迅速进入成品仓库。
化验室（检验室）
要求：1、应有1-2名化验人员，应执有初级化验工及以上资格证书上岗。2、按细则要求配相关检验设备和试剂及无菌室。3、按细则有委托检验协议。4、产品应该批批检验，并有真实完整记录。
选煤厂设计-第六章-工业广场总平面布置
原煤区
用于堆放、卸载原煤，设有卸煤设施、 原煤堆场等。
02
生产区
选煤工艺流程的主要区域，包括筛分、 破碎、选煤、脱水等设施。
01
生活区
员工宿舍、食堂、休闲娱乐等设施。
05
03
辅助生产区
提供生产区所需的动力、水、风、电 等设施，以及设备维修、化验、仓库 等功能。
04
管理区
行政办公、调度监控、会议室等设施。
节约用地
合理规划建筑物和设施的间距、 布局，减少土地占用。
环保节能
考虑环保要求，减少对周边环 境的干扰；合理利用能源，降 低能耗。
平面布置的流程
方案设计
根据初步规划结果，设计具体的平面 布置方案，包括各建筑物的外形、尺 寸、位置、运输线路、管线等。
方案评估与优化
对方案进行技术、经济、安全、 环保等方面的评估，根据评估结 果进行优化调整。
厂区道路设计
01
02
03
主干道
连接厂区内外，满足大型 车辆通行，宽度一般在68米之间。
支路
连接各功能区，满足小型 车辆和行人通行，宽度一 般在4-6米之间。
道路布局
根据厂区功能分区和工艺 流程，合理规划道路布局， 确保交通流畅、安全。
厂区绿化与环保
绿化带
在道路两侧和厂区空地设置绿化带， 吸收噪音、减少尘土，提高环境质量 。
目标
实现选煤厂工艺流程的顺畅、高效；优化资源配置，降低投 资成本；确保安全、环保、节能；提供舒适、美观的工作环 境。
平面布置的原则
合理利用地形
根据地形地貌特点，因地制宜 地进行布置，减少土方工程量。
便于管理
有利于生产管理、安全管理及 日常维护。
水泥厂总平面布置(共41张PPT)
台阶式系统的特点是在厂区场地各主要整平面的连接处有陡坡
、高差大。
一般适用于厂区布置在自然地形坡度大于3％－4％的地区。 当厂区宽度超过500m和自然地形坡度大于2％时，也可考虑
采用。
某2500t/d新型干法线7个台段布置示意图
图2-5 某2500t/d新型干法线7个台段布置示意图
2.4工厂总平面布置实例
〔3〕水泥粉磨及发运区域：主要包括水泥配料库、水泥磨、水 泥库、包装及成品库、石膏及混合材堆棚等；
〔4〕厂前区域：主要包括办公、中控、化验楼，食堂、倒班宿舍 等。
〔5〕余热发电及辅助生产区域：主要包括总降，余热发电冷却水 系统及生产循环水系统等。
石灰石预均 化堆场
其它辅助原料堆 场
粘土堆场
煤堆场
N
风玫瑰图是所示风向系由外边吹向中心
，向心线最短的风向，即表示最小频率风向 。
风玫瑰图分全年风玫瑰图和夏季风玫瑰 图。厂址选择及全厂总平面布置时一般
以夏季主导风向为依据。
总平面图的主要技术经济指标包括：厂区面积(m2)；建筑面积
(m2)；厂区建筑系数(%)；厂区利用系数(%)；铁路长度(m)；道路长
(4)确定场地排水方式,计算雨水流量和管沟断面，保 证厂区雨水顺利排除。
(5)确定必须建立的人工构筑物〔护坡、挡土墙〕。
3、竖向布置的方法
〔1〕竖向布置的方式
连续式竖向布置是将整个厂区的地面进行全面平整。
重点式竖向布置只是平整建〔构〕筑物及其他工程有关地段 和为了排水所必须整平的区域。厂区的其余局部仍保存自然 地形。
货流分布与方向是否合理，线路是否最短、快 捷
最合理的人流组织是线路最短及与货运的交叉 最少或防止交叉
一般将货流集中在厂后区，人流集中在厂前区
