最简单、快捷_用EXCEL画横道图
如何利用Excel绘制施工进度横道图？
如何利用Excel绘制施工进度横道图
1.打开Excel表格，新建表格数据文件
按三列依次输入“开工日期”“施工时间”“完工日期”，再根据你手中的进度计划将其中的信息做成表格（时间是根据计划换算）如下图所示：
2.选择A1~C8区域
（注意：完工时间可不计入图表）
点击上方的“插入”菜单，选择“图表”
在插入图表的类型中选择“条形图”中的“堆积条形图”, 点击“确定”，进度横道图就初见雏形了。
3.虽然雏形出来了
但对比我们以前所认识的横道图还是需要调整。
在坐标纵轴上单击右键，选择“设置坐标轴格式”
坐标轴位置选择“刻度线之间”，同时选中“逆序类别”
这样就把所有类别都显示出来了，并且使得图表内容的显示和我们施工计划表的输入顺序保持一致。
4.右键选中蓝色条，单击，在菜单上选择“设置数据系列格式
将线条和颜色都设置成“无”，即“无填充”和“无线条”
再把每项工作的持续时间显示出来，将“数据标签”打钩
这样就大功告成了，生成施工进度计划横道图，大家还可以根据自己的喜好
去调整，如图所示：
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。
用excel做进度计划横道图
01
添加目录项标题
02
Excel进度计划横道图的基本概念
横道图的定义
横道图是一种项目管理工具，用于展示项目进度和任务分配 横道图由一系列水平线组成，每条线代表一个任务或活动 横道图的长度表示任务的持续时间，位置表示任务的开始和结束日期 横道图可以直观地展示项目进度，方便项目管理者进行监控和调整
调整批注框的大小和位置，使其更易于阅 读
重复以上步骤，为需要添加备注的其他单 元格添加批注
若需要删除批注，选中批注框，按 Delete键即可
调整横道图的布局和格式
调整横道图的宽 度和高度
调整横道图的颜 色和样式
调整横道图的位 置和排列
调整横道图的字 体和字号
05
如何使用Excel进度计划横道图进行项目 管理
跟踪项目进度
确定项目目标：明确项目的具体目标和预期成果
制定项目计划：根据项目目标制定详细的项目计划，包括任务、时间、责任人等 跟踪项目进度：使用Excel进度计划横道图跟踪项目进度，包括任务完成情况、时 间节点等 调整项目计划：根据项目进度调整项目计划，包括任务优先级、时间安排等
总结项目经验：项目结束后，总结项目经验，为后续项目管理提供参考
与企业资源规划（ERP）系统集成
集成目的：提高工作效率，实现数据共享 集成方法：通过API接口或数据导入导出 集成步骤：设置数据源、创建数据连接、导入数据 集成效果：实现进度计划与ERP系统的实时同步，提高数据准确性和决策效率
与其他办公软件集成
集成Microsoft Project：将Excel 进度计划横道图导入Microsoft Project，进行项目管理
横道图的作用
直观展示项目进度 方便项目管理者监控项目进度 帮助团队成员了解项目进展 提高团队协作效率

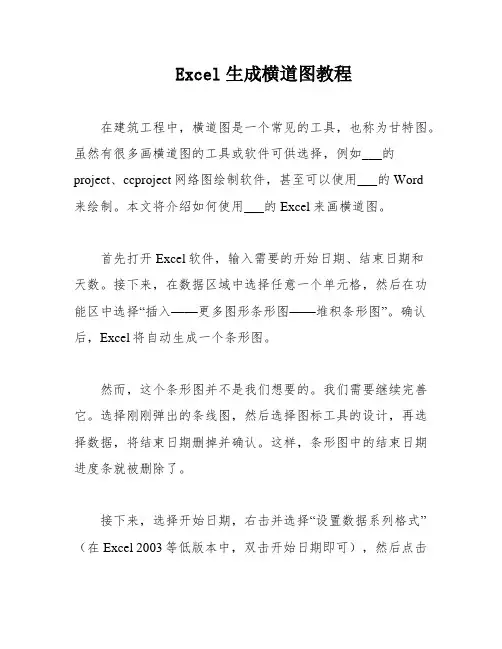

Excel生成横道图教程
Excel生成横道图教程在建筑工程中，横道图是一个常见的工具，也称为甘特图。
虽然有很多画横道图的工具或软件可供选择，例如___的project、ccproject网络图绘制软件，甚至可以使用___的Word来绘制。
本文将介绍如何使用___的Excel来画横道图。
首先打开Excel软件，输入需要的开始日期、结束日期和天数。
接下来，在数据区域中选择任意一个单元格，然后在功能区中选择“插入——更多图形条形图——堆积条形图”。
确认后，Excel将自动生成一个条形图。
然而，这个条形图并不是我们想要的。
我们需要继续完善它。
选择刚刚弹出的条线图，然后选择图标工具的设计，再选择数据，将结束日期删掉并确认。
这样，条形图中的结束日期进度条就被删除了。
接下来，选择开始日期，右击并选择“设置数据系列格式”（在Excel 2003等低版本中，双击开始日期即可），然后点击油漆桶，选择“无填充”。
这样开始日期的进度条就会变成透明的。
然后，选择图表选项，选择垂直（类别）轴。
接着，选择坐标轴选项，将逆序类别前面的方框打勾。
在坐标轴选项下，需要填写工程的最早开工日期和竣工验收日期。
在Excel 2007以上版本中，需要填写日期的序列数。
序列数的获取方法有很多，例如以2014-10-3为最小值，2015-1-2为最大值，选择2014-10-3单元格并将其属性改为“常规”，这样单元格就会变成；同理，2015-1-2就变成了.将这两个数字填入最小值和最大值的方框中即可。
最后，将数字——类别改为日期，类型改为2001/3/14或3/14即可完成横道图的绘制。
在工具栏中选择添加图标元素，然后选择数据标签和居中选项，这样在进度条中就可以显示天数。
接着，删除多余的日期即可达到完美效果。
为了解释横道图，我们可以添加一个轴坐标题作为说明。
经过一番努力和尝试，最终达到了理想的效果。
本次教程就到这里结束了。
作为一个小白，我第一次接触横道图，并且第一次使用Excel画它。
教你用EXCEL绘制施工进度计划横道图
教你如何看懂施工图 页脚内容
教你如何看懂施工图 页脚内容
教你如何看懂施工图 页脚内容
教你如何看懂施工图 页脚内容
教你如何看懂施工图 页脚内容教你如何看懂施 Nhomakorabea图 页脚内容
教你如何看懂施工图 页脚内容
教你如何看懂施工图 页脚内容
教你如何看懂施工图 页脚内容
教你如何看懂施工图
教你用 EXCEL 绘制施工进度计划横道图 手把手教你用 EXCEL 绘制施工进度计划横道图，比较适合简单工序的项目。
页脚内容
教你如何看懂施工图 页脚内容
教你如何看懂施工图 页脚内容
教你如何看懂施工图 页脚内容
教你如何看懂施工图 页脚内容
教你如何看懂施工图 页脚内容
教你如何看懂施工图 页脚内容

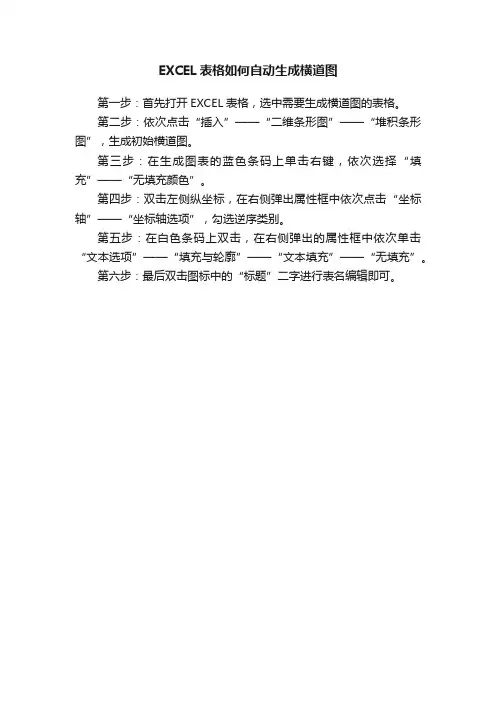

EXCEL表格如何自动生成横道图
EXCEL表格如何自动生成横道图
第一步：首先打开EXCEL表格，选中需要生成横道图的表格。
第二步：依次点击“插入”——“二维条形图”——“堆积条形图”，生成初始横道图。
第三步：在生成图表的蓝色条码上单击右键，依次选择“填充”——“无填充颜色”。
第四步：双击左侧纵坐标，在右侧弹出属性框中依次点击“坐标轴”——“坐标轴选项”，勾选逆序类别。
第五步：在白色条码上双击，在右侧弹出的属性框中依次单击“文本选项”——“填充与轮廓”——“文本填充”——“无填充”。
第六步：最后双击图标中的“标题”二字进行表名编辑即可。

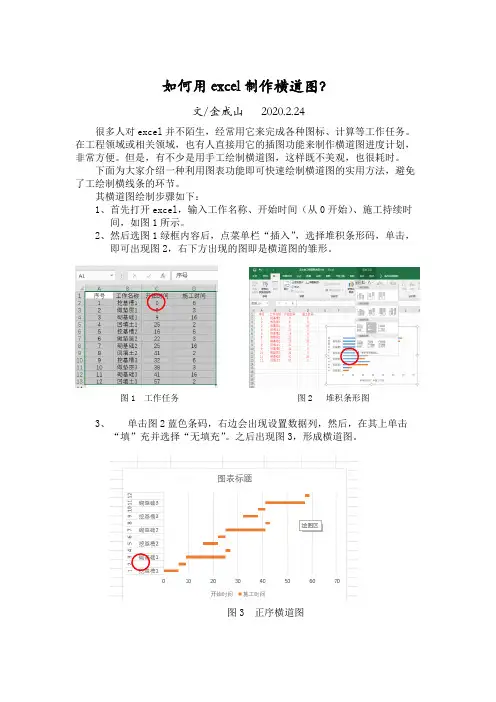

1、如何用excel制作横道图？
如何用excel制作横道图？
文/金成山2020.2.24
很多人对excel并不陌生，经常用它来完成各种图标、计算等工作任务。
在工程领域或相关领域，也有人直接用它的插图功能来制作横道图进度计划，非常方便。
但是，有不少是用手工绘制横道图，这样既不美观，也很耗时。
下面为大家介绍一种利用图表功能即可快速绘制横道图的实用方法，避免了工绘制横线条的环节。
其横道图绘制步骤如下：
1、首先打开excel，输入工作名称、开始时间（从0开始）、施工持续时
间，如图1所示。
2、然后选图1绿框内容后，点菜单栏“插入”，选择堆积条形码，单击，
即可出现图2，右下方出现的图即是横道图的雏形。
图1 工作任务图2 堆积条形图
3、单击图2蓝色条码，右边会出现设置数据列，然后，在其上单击
“填”充并选择“无填充”。
之后出现图3，形成横道图。
图3 正序横道图
4、单击图3左侧工作纵坐标，右边会出现“坐标轴选项”，在下面找到
“逆序”，单击，就变成了横道图进度计划，如图4。
图4 横道图进度计划。
Excel绘制工程横道图
Excel绘制工程横道图
No.1 启动Excel2003(其它版本也一样)，仿照图1的格式，制作一份表格，并将有关工序名称、开(完)工时间和工程持续时间等数据填入表格中。
图1
A1单元格中请不要输入数据，否则后面制作图表时会出现错误。
“完成时间”也可以不输入。
同时选中A1至C12单元格区域，执行“插入→图表”命令，或者直接按“常用”工具栏上的“图表向导”按钮，启动“图表向导—4步骤之一—图表类型”(如图2）
图2
No.2 切换到“自定义类型”标签下，在“图表类型”下面的列表中，选中“悬浮的条形图”选项，单击“完成”按钮，图表插入到文档中。
然后用鼠标双击图表的纵坐标轴，打开“坐标轴格式”对话框，切换到“刻度”标签下，选中“分类次序反转”选项；再切换到“字体”标签下，将字号设置小一些，确定返回。
小技巧：
经过此步操作，图表中有关“工序名称”就按开工顺序从上到下排列了，这样更符合我们的实际情况。
No.3 仿照上面的操作，打开横坐标轴的“坐标轴格式”对话框，在“刻度”标签中，将“最小值”和“交叉于”后面的方框中的数值都设置为“37994”(即日期2004-1-8的序列值，具体应根据实际情况确定)；同时，也在“字体”标签中，将字号设置小一些，确定返回。
调整好图表的大小和长宽比例，一个规范的横道图制作完成(图3)。
你也可以利用相应的设置对话框，修改图表的格式、颜色等设置，感兴趣的读者请自己练习设置。
图3。
如何利用Excel绘制施工进度横道图？
如何利用Excel绘制施工进度横道图？施工进度横道图是一种用于展示一个项目中各项工作进度的图表，它能够直观地展示项目的整体进度，并且帮助管理者更好地掌握项目的进展情况。
本文将介绍如何使用Excel绘制施工进度横道图。
准备工作在绘制施工进度横道图之前，需要做好以下准备工作：1.确定需要展示的工作范围和工作内容。
2.制定各项工作的时间计划。
3.准备绘制横道图所需要的数据，包括工作名称、开始时间、结束时间、工期等信息。
绘制施工进度横道图在准备工作完成后，我们就可以开始绘制施工进度横道图了。
下面我们将一步步地介绍其具体操作流程。
步骤1：新建Excel表格首先，我们需要打开Excel软件，新建一个工作表格。
步骤2：输入数据接下来，我们需要在表格中输入绘制横道图所需的数据。
数据的格式如下：序号工作名称开始时间结束时间工期1 工作1 1月1日1月5日5天2 工作2 1月2日1月6日5天3 工作3 1月4日1月10日7天其中，“工作名称”表示各项工作的名称，“开始时间”和“结束时间”表示各项工作开始和结束的时间，“工期”表示各项工作的耗时。
步骤3：插入横道图在插入横道图之前，我们需要将输入的数据按照以下步骤进行格式调整：1.在序号列、开始时间列和结束时间列中加入公式。
2.在工期列中计算各项工作的耗时。
3.将数据表格中的序号、开始时间、结束时间和工期分别复制到另一个表格中，用于后续绘制横道图所需的数据。
调整完数据格式后，我们就可以开始插入横道图了：1.选中数据表格中的所有数据，包括序号、工作名称、开始时间、结束时间和工期。
2.依次点击“插入”->“条形图”->“横向堆积条形图”。
3.在弹出的“图表工具”中，通过调整图表的样式、颜色和字体等属性，使其更加美观。
绘制完毕后，我们就成功地绘制了施工进度横道图。
施工进度横道图是一种重要的项目管理工具，在项目管理过程中起到了至关重要的作用。
在本文中，我们介绍了如何使用Excel绘制施工进度横道图，并附加了具体的操作步骤。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
用EXCEL画横道图，最简单、最实用的办法。
在工程计划和实施中，横道图是有简单、醒目和便于编制等特点，在工程管理工作中被广泛应用。
如何更简单、快捷地绘制横道图呢？是用CAD、project、P3或者其他专业软件？这些软件不是不行，而是都太复杂，而且修改时麻烦，现在我就以XX高速公路XX合同段进度计划为例，用EXCEL来更快更方便地画出横道图。
一、确定横道图的格式，外围框架、工程项目、日期、时间等形式。
确定格式的时候特别要注意每个工程项目需要占3行，为什么？因为我们要把3行看成一个整体，横道图中把中间一行体现为一条线，呵呵，这个线的宽度是不是就是行高，可以随时调了。
下面是我自己已经确定的横道图样式：
二、确定好格式以后，就开始进行横道图中最重要的一步：让横道图自动填充，什么办法呢？EXCEL中的自动填充，让介于开始时间和结束时间的单元格显示黑色。
嘿嘿，这样就成了自动了吧？下面我说操作步骤：
1、横道图中中间一行填入时间，要和上面工程标尺的时间一致哦，一行填完以后，字体颜色设置为白色，这样就表面上看不见，但是实际有内容了。
2、对这一行进行格式操作，全部选中本行中所有的日期单元格以后，“条件格式”-“突出显示单元格规则”-“介于”在弹出的窗口中，介于起始值肯定是开始时间了，但是不要直接填成日期，要链接，也就是“G62”，终止值为结束时间，也就是“H61”。
3、然后就是设置为：我们选“自定义格式”，“自定义格式”中，把字体设置为黑色，背景填充为黑色。
OK,现在是不是一行已经出来了。
4、下面的我们选中日起行以后直接拉下去效果就出来了。
哈哈。
绘图完毕，调节起来也非常方便吧？前面日期填入以后，后面横道图结果就自动出来了。
5、注意：在下拉的时候是不是拉出来的都和第一行一行啊？这是因为在链接的时候，链接格式为“$G$62”，“$”为绝对引用符号，我们把第一行条件格式中的介于中的“$”去掉，重新拉下来，一切OK，搞定。
本文由hawk编写，还有不明之处可以直接联系本人，呵呵。
QQ：53715526 E-Mail：***************。
