制冷管道中的气锤现象
引起供暖管道水锤现象原因分析及预防措施
引起供暖管道水锤现象原因分析及预防措施近年来，随着城市不断发展，供暖管道的使用越来越普遍，但是问题也随之出现。
其中之一便是供暖管道产生的水锤现象。
水锤现象所带来的危害越来越明显，因此深入了解其原因和预防措施就显得尤为重要。
这篇文档将对水锤现象的原因进行分析，并提出预防措施，以期对相关工作者和群众提供帮助。
一、水锤现象的原因1.供水压力不稳定造成水锤电梯式供水系统的压力不稳定，不仅会影响到用户的正常生活用水，还可能会导致供暖管道水锤现象的出现。
因为当管道内的水流动速度突然发生变化时，会引起管道内产生振动，而且管道内水的冲击力也会不断增大。
当水流速度变化到一定程度时，将会产生水锤现象，造成管道的损坏和噪音干扰。
2.管道设计不合理管道的设计不合理也是产生供暖管道水锤现象的一个原因。
如果管道的走向过于弯曲，管道内的水流就会受到阻碍，流速将会发生变化，产生水锤过程中的高水压和低水压等影响。
如果管道的直径过小，水流速度也相应增加，产生的水锤现象也会更加严重。
3.供水管道维护不当管道内存在污垢等物质，会阻碍管道内水的正常流动，导致管道出现水锤现象。
此外，管道的老化和磨损、密封件的损坏等也会影响管道的运行，从而使水锤现象更加严重。
二、预防措施1.管道设计合理合理的管道设计可以降低水流速度的变化，减少水锤现象的发生。
特别是在设计中应避免过于弯曲的走线，并使用适当的直径管道。
2.供水系统压力稳定供暖管道的水来源是否来自电梯式供水系统，时常检查供水压力是是否稳定，如果有发现压力不稳定即时处理。
3.管道维护保养定期清洗和检查管道，除去其中的污垢和杂物，是降低水锤现象的重要手段。
保持管道的完好和清洁，可以有效减少管道内的阻力和水流速度的波动。
4.采用合适的缓冲装置在管道的关键部位，使用缓冲装置，可以有效减轻水锤现象的影响。
常用的缓冲装置有缓冲垫和阀门等，可以满足不同的使用要求。
综上所述，供暖管道水锤现象对供暖工作的影响十分重大，因此灵活应对，处理妥当，遵循配套维护措施，可以有效地降低水锤现象的发生率，确保供暖工作的正常进行，为我们的生活和工作带来更加舒适的环境。
热氨融霜液锤现象
热氨融霜液锤现象在冷库库房温度的自动控制中往往还辅以融霜的自动控制，融霜的方法有电热融霜、水融霜和热气融霜，在实际生产中往往不只是上述某一种的融霜方法，而是几种方法结合使用，大型冷风机一般采用热气与水融霜相结合的方式。
不管采用哪种融霜方式都要求设计者在控制元件的选择及自控程序的设定上应能根据系统的实际情况来设置。
如果设计不当将造成一些不该出现的事故。
下面是长春某冷库在热氨融霜时由于产生液锤而造成的制冷管路爆炸事故。
该制冷系统采用单一的热氨融霜，投产初期每当热氨融霜时，制冷系统就出现管路剧烈振动现象，由于查不出原因，在没排除事故隐患的情况下，制冷系统仍然带病运行，最终半个月后在热氨融霜时发生管路爆炸引起严重的漏氨事故。
一、事故分析：1、事故发生点：爆炸管段发生在-45℃系统回气集管的封头处，热氨融霜时控制的融霜压力为0.65MPa，库房制冷原理图及控制阀门见图1，-45℃系统所对应的吸气压力为0.0545MPa。
2、融霜时自控阀门的开闭程序融霜时：1）关闭回气管上的PML80回气主阀。
2）关闭供液管路上的EVRA32电磁主阀。
3）打开热氨融霜管上的PM1-50电磁阀。
融霜完毕后：关热氨管上的PM1-50同时打开供液管路上的EVRA32和回气管路上的PML80。
3、事故原因分析：1) 从库房自控原理图看，在制冷系统控制元件的设置上存在问题，在排液管上设置的PM1-50加CVP（HP）的做法不妥，当融霜压力控制在0.65MPa时，即使在融霜完成后延时打开回气和供液电磁阀，在0.65MPa的融霜压力下（所对应的饱和温度为12℃），蒸发器内的液体不可能得以蒸发（库内温度在-20℃以下）。
热氨融霜过程中放热后凝结成的液体始终存留在蒸发器内，一旦回气主阀PML80打开，这部分液体在△P=0.6MPa压差的作用下，向低压循环桶方向流动，必然形成液锤现象。
2) 该系统各冻结间与回气总管相连接处采用“T”字形连接，而不是采用顺制冷剂方向“ ”连接的方法，液体在0.6MPa压差作用下直接打在集管上并向封头方向扩散。
怎样避免液锤现象
怎样避免液锤现象
液锤现象，一般是低压回气管道中因压力急剧变化而产生了气体制冷剂推动液态制冷剂的混合流动，液态制冷剂与管道撞击产生的强烈振动。
液锤常发生在强制循环的低压系统（如-45系统）中，是由于氨液的流动靠氨泵的泵压推动，一旦氨泵出现不能供液或出现故障时，大量的氨液聚集在带有风机的蒸发器管段内而无法运行流动，当风机运行或热负荷相当大而产生大量的汽体制冷剂时，汽体制冷剂会推动液态制冷剂在回气管道中形成汽液混合流，液态制冷剂会在拐弯处对管路进行锤击，继而产生液锤现象。
由于压力急剧变化而产生的液锤，对管道的局部压强增加可能达到工作压强的几十倍甚至几百倍，而且汽液锤击管道的交替频率受汽体波动（蒸发负荷）频率影响，频率越大危害也越大，严重时会使管路发破裂。
避免液锤的方法主要有一下几种：
1.提前对蒸发器进行收液。
在车间用冷设备生产快要结束前，提前关闭氨泵，对蒸发器进行收液。
避免蒸发器和供液管中积存大量的液态制冷剂。
2.避免氨泵出现气蚀而造成不供液。
要保证低压循环桶的液位，避免氨泵因液位过低而发生气蚀。
3.当系统发生液锤时，应立即对主机减载和开启氨泵，使系统内的压力趋于平衡同时使低压系统氨液形成循环。
4.低压系统在正常工作时，应避免蒸发器的热负荷骤然变化。
如突然开启库门、突然投入温度较高的货物等都会引发液锤现象。

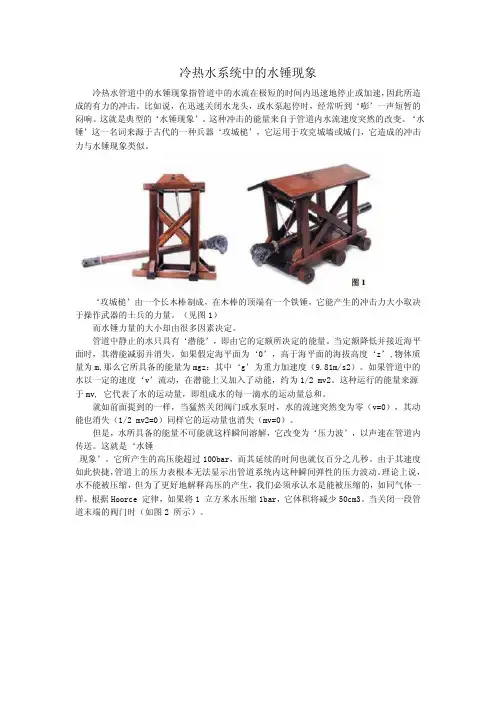

冷热水系统中的水锤现象
冷热水系统中的水锤现象冷热水管道中的水锤现象指管道中的水流在极短的时间内迅速地停止或加速，因此所造成的有力的冲击。
比如说，在迅速关闭水龙头，或水泵起停时，经常听到‘嘭’一声短暂的闷响。
这就是典型的‘水锤现象’。
这种冲击的能量来自于管道内水流速度突然的改变。
‘水锤’这一名词来源于古代的一种兵器‘攻城槌’，它运用于攻克城墙或城门，它造成的冲击力与水锤现象类似。
‘攻城槌’由一个长木棒制成，在木棒的顶端有一个铁锤，它能产生的冲击力大小取决于操作武器的士兵的力量。
（见图1）而水锤力量的大小却由很多因素决定。
管道中静止的水只具有‘潜能’，即由它的定额所决定的能量。
当定额降低并接近海平面时，其潜能减弱并消失。
如果假定海平面为‘0’，高于海平面的海拔高度‘z’,物体质量为m,那么它所具备的能量为mgz：其中‘g’为重力加速度（9.81m/s2）。
如果管道中的水以一定的速度‘v’流动，在潜能上又加入了动能，约为1/2mv2。
这种运行的能量来源于mv,它代表了水的运动量，即组成水的每一滴水的运动量总和。
就如前面提到的一样，当猛然关闭阀门或水泵时，水的流速突然变为零（v=0），其动能也消失（1/2mv2=0）同样它的运动量也消失（mv=0）。
但是，水所具备的能量不可能就这样瞬间溶解，它改变为‘压力波’，以声速在管道内传送。
这就是‘水锤现象’。
它所产生的高压能超过100bar，而其延续的时间也就仅百分之几秒。
由于其速度如此快捷，管道上的压力表根本无法显示出管道系统内这种瞬间弹性的压力波动。
理论上说，水不能被压缩，但为了更好地解释高压的产生，我们必须承认水是能被压缩的，如同气体一样。
根据Hoorce定律，如果将1立方米水压缩1bar，它体积将减少50cm3。
当关闭一段管道末端的阀门时（如图2所示）。
与阀门接触的水受到压缩，通俗地说,水‘缩短’了。
因此它的部分动能改变为压力能量。
这时，其压力由P变为P+△P，△P即是超出的压力。
蒸汽水锤效应消除措施
蒸汽水锤效应消除措施
蒸汽水锤效应是一种由于蒸汽或气体在管道内运动造成的压力
波动现象，可以引起管道或设备的损坏，甚至危及人员安全。
为了避免这种情况发生，需要采取一些消除蒸汽水锤效应的措施。
1. 安装减压阀
减压阀可以调节压力，避免压力波动过大，从而减少蒸汽水锤效应的发生。
在管道系统上游或下游安装减压阀是一种有效的措施。
2. 安装缓冲器
缓冲器可以减缓蒸汽水锤效应的冲击力，降低管道或设备的损坏。
在管道系统上游或下游安装缓冲器是一种常见的消除蒸汽水锤效应
的方法。
3. 调整管道设计
管道设计的合理性是消除蒸汽水锤效应的重要因素之一。
通过适当调整管道的直径、长度、弯曲度等参数，可以减少蒸汽水锤效应的发生。
4. 安装快速关闭阀门
快速关闭阀门可以在管道中的蒸汽或气体运动速度达到一定程
度时迅速关闭，减少蒸汽水锤效应的发生。
5. 定期维护管道系统
定期维护管道系统可以保证管道的正常运行，避免管道或设备出现损坏或故障，从而减少蒸汽水锤效应的发生。
总之，消除蒸汽水锤效应需要综合采取多种措施，确保管道系统
的安全稳定运行。
天然气管道脉动流、气锤效应的影响及解决措施
３０
６０
９０ 时 间ｔ
图２ 双 台燃烧 器燃烧 流量 波 动 曲线 （ｓ）
气锤效 应不明显 。此外 ，非 常规燃气 工程 如ＣＮＧ加气 站也存 在气锤现象 ，因工艺 中有储气量较 大的储气 瓶 组 、顺 序控制系统等设施 ，且采用 的是质量流量计 ， 所以考虑 工程经济性 ，在常规燃气工程里 这些不会 被
随之增加 ，在烟台地 区不 少大型的工厂企业也 开始采 吸入 的 空气进 行 预热 ，两 路燃烧 相 互切换 ，单路 用
用 更加清 洁 、高效 的天然气作 为新能源来替代 燃煤和 气参数如下 ，最大 用气量为３００Ｎｍ３］ｈ，最小用气量为
人工煤气 。在采用天然气供 气后遇到 了由于气 锤效应 １０Ｎｍ３／ｈ，最 小用气 量为确保 下次切换 燃烧 的长 明火
Ａ ｂｓｔｒａｅｔ： Ｉｎ ｉｎｄｕｓｔｒｉａｌ ｐｒｏｄｕｃｉｎｇ，ｉｔ ｉｎｔｒｏｄｕｃｅｓ ｇａｓ—ｈａｍｍｅｒ ｅｆｅｃｔ ｃａｕｓｅｄ ｂｙ ｔｈｅ ｐｕｌｓａｔｉｎｇ ｆｌｏｗ ｉｎ ｎａｔｕｒｅ ｇａｓ ｐｉｌｅｌｉｎｅ．Ｉｎｆｌｕｅｎｃｅ ａｎｄ ｄｅｓｔｒｕｃｔｉｏｎ ｏｎ ｇａｓ—ｈａｍ ｍ ｅｒ ｅｆｅｃｔ ａｒｅ ａｎａｌｙｚｅｄ．
象 ，所 以在常规燃气工程 中燃气管路 中的气锤效 应一
４００ ３００ ｚ ２００
直没有 被重视 ，并且在燃气管路 中存在 的设备一般 为 调压设 备 、过 滤设 备 、控制 阀 门 、止 回阀 、电磁 阀 等 ，这些设 备在管路 中多形成通径 ，对管路 中产 生的
１００ ２Ｏ ０
内流量随时间变化见图２。
种 情况 。通 过拆 卸 流量计 后 发现 罗茨 表轴 芯被 冲击
破坏 ，使得流 量计 出现卡表情况 。分析原 因，主要是 由
压缩机气体管道的振动原因及消振方法
压缩机气体管道的振动原因及消振方法作者：黄沧沧来源：《城市建设理论研究》2013年第13期【摘要】气体管道是压缩机装置中最主要的系统之一，气体管道发生振动，将影响压缩机的正常工作，严重时造成气体管道发生爆炸等严重事故。
因此，分析压缩机的振动原因及研究消振方法尤为重要。
本文将围绕压缩机气体管道的振动原因及消振方法进行讨论。
【关键字】压缩机气体管道振动原因消振方法中图分类号： TB652 文献标识码： A 文章编号：一、基本概念气流脉动：气体管道内的气体通常被称为气柱。
因为气体可以压缩、膨胀，故气柱本身是具有连续质量的弹性振动系统。
这个系统受到激发后，就会产生振动响应。
往复压缩机工作时向管道内间歇地吸气和排气，激发管内气柱，并使气柱振动，表现为管道内气体的压力和速度呈周期性的变化，这种现象称为气流脉动。
气流脉动产生的激振力就是导致管道振动的干扰力，也就是管道产生的振源。
管道的机械振动：脉动气体遇到弯头、孔板、变径管、阀门等元件后将产生周期性变化的激振力，该力导致管道的机械振动。
气柱的固有频率：当管道的长度、管径、容器的位置、气体的性质及气体的压力、温度已知时，就确定了管道系统内气体本身所具有的自由振动频率。
气柱的固有频率有多个，从一阶到多阶。
激发频率：指单位时间内外部干扰的次数。
压缩机每秒钟向管道吸气或排气的次数，就是管道内气柱的激发频率。
例如，某往复压缩机转数为297r/min，汽缸双作用，激发频率则为9.9Hz。
二、压缩机气体管道振动的原因分析1、压缩机机械振动对气体管道的影响压缩机主机振动通常是由于活塞组存在往复惯性力及力矩的不平衡、旋转惯性力及力矩不平衡、连杆摆动惯性力的存在、倾覆力矩的存在以及机器重心的周期性的移动和切向力的不均匀等各种复杂合力的作用，使压缩机在工作时产生机械振动，是引起管道振动的主要原因。
管道振动的另一个原因是管路结构振动系统内管路、管路附件、容器、支架等构成的结构系统在受到激发后就会作出机械振动响应。
如何避免热氨融霜时液锤事故
如何减少热氨融霜时的液锤现象及事故李秀敏肖进华（江苏省特种设备安全监督检验研究院盐城分院 224200）摘要介绍氨制冷热氨融霜操作要点，液锤现象及事故的危害；针对氨制冷系统的特点，对其压力管道的操作、设计、安装提出一些建议，对低压侧的管道的传统布局建议进行改进，认为排液桶必不可少，可取消液体调节站或改变液体调节站的方位，增设液锤缓冲器，在原材料及焊接质量上从严要求,进行低温冲击试验及100%无损检测。
关键词氨制冷压力管道热氨融霜液锤现象低温低应力工况2013年8月31日10时50分左右，上海翁牌冷藏实业有限公司发生氨泄漏事故，造成15人死亡，7人重伤，18人轻伤。
经调查认定，上海“8.31”重大氨泄漏事故发生的直接原因是：作业人员严重违规采用热氨融霜方式，导致发生液锤现象，压力瞬间升高，致使存有严重焊接缺陷的单冻机回气集管管帽脱落，造成氨泄漏。
该事故将“热氨融霜”再次成为制冷行业的热门话题。
冷库除霜方法有多种，如热氨融霜、水冲霜、人工扫霜等，其目的都是为了改善蒸发器的传热，减少冷间开机降温时间，节约能源。
实际生产操作中，冷间的除霜一般都是以热氨融霜结合其他除霜方式，因此，热氨融霜操作在制冷系统的操作管理中占有重要的位置。
在人工热氨融霜的制冷系统，融霜的操作都是由比较有经验的工人操作，通过一定的操作程序及阀门开启大小来完成操作，也有很多冷库已实现热氨融霜的自动操作。
但在实践中，液锤现象时有发生，每当热氨融霜开始或结束时，制冷系统的管路上就会发出“咚”、“咚”的爆响声，管路出现剧烈振动。
很多小型冷库，由于系统小，管路短，氨液较少，未造成严重后果，因而也未引起操作者的重视和思考。
当前我国冷链行业正在飞速发展，冷库规模和面积也在急速膨胀，向大型化、超大型化方向发展，不少冷库系统中的氨液已超过40吨，管道的直径和长度也在增大，发生液锤现象时，液锤的能量大，发生事故的风险因而急剧上升，必须引以重视。
液锤现象的产生是由于液体流动后又突然受阻，而后面的液体又具有一定的动能，把动能突然释放出来而产生的冲击。
