普通热风炉的设计(毕业设计)
热风炉技术方案
山西安龙重工有限公司热风炉系统设备技术方案湖北神雾热能技术有限公司2009.12.02一、前言该项目是遵循山西安龙重工有限公司所提技术要求设计，所采用的技术核心主要是目前国内外先进的燃气半预混双旋流燃烧技术等。
二、设计基础1、原始参数及现场条件1).处理原料待定2).处理能力：待定2 热风炉工况参数1).最大热负荷：2000×104Kcal/h2).热风炉出口热风温度：50～300℃3).热风炉出口热风流量：187000 Nm3/h(在300℃工况下)4).燃料参数煤气(具体种类待定)：热值约1000 Kcal/Nm3压力：6～8 kPa5).液化气或其它高热值燃气（启炉和长明火燃料）热值：20000 kcal/Nm3压力：10kPa6).煤气吹扫气参数氮气：压力：～0.2 MPa三、方案内容序号项目/内容参数/指标备注1 热风炉外型及支撑方式卧式（鞍式支座）2 最大负荷2000×104kcal/h3 热负荷调节比1：64 燃烧过量空气系数≤1.15 热效率≥96％6 燃烧室设计温度1200℃7 出口温度50~300℃8 炉内操作压力-100～+100Pa 视实际工况而定9 炉体尺寸Ф4600×9000mm序号项目/内容参数/指标备注10 燃烧室尺寸Ф2600×5000mm11 燃烧器WDH-RFL-1000C（2套）专利技术12 点火和火焰控制方式自动点火，配紫外火检就地/远程13 适应燃料煤气(待定)14 启炉和长明火燃料液化气2、耐火材料选型参数低水泥高铝浇注料：用于炉膛耐火内衬容重～2.3kg/m3烧后抗压强度110℃×24h ≥15MPa1000℃×3h ≥25MPa烧后线变化率1000℃×2h 0～-0.2％耐火度＞1700℃3、热风炉设备特点综述热风炉是根据终端设备对温度的要求，输出适合温度和一定流量热烟气的设备，在满足此基本要求的基础之上，我们重点考虑了如下方面：a)热风炉在运行过程中对炉内温度实现检测，满足终端设备所需要风温及风量。
毕业设计任务书范例
毕业设计任务书范例第一篇：毕业设计任务书范例毕业设计(论文)任务书学生姓名_____胡涵___ 指导教师_郑永康_ 职称_讲师___ 二级学院__艺术设计学院专业摄影摄像技术年级__13级_ 班级 1 课题名称____毕业设计《两百块钱》__任务与要求：一、设计（论文）要求：从MV、广告、摄影、摄像微电影、其他短片制作（动画）中任选一表现题材，故事完整包含片头片尾，主题表现明确，画面叙事流畅（剪辑），影片格式要求：1080i。
二、设计（论文）条件：硬件设备：单反1台（尼康D750）、三角架1只、电脑1台、纸和笔等软件设备：EDIUS、AE 演员：5个场记人员：2个三、设计（论文）资料：1.百度推理吧黑侦探杨光三分钟破案系列故事之一《两百块钱》2.参考电视剧《世界奇妙物语》3.动画《名侦探柯南》四、设计（论文）教学要求：（可以同一专业相同）每星期与老师至少交流三次，或者每一进度阶段交流，根据具体情况安排。
五、设计（论文）进度安排：（可以同一专业相同）14周：剧本15周：开题报告16周：剧本分镜、试拍17周：拍摄18周：拍摄、后期剪辑、补拍 19周：剪辑后期合成、片头片尾六、学生分组名单导演：胡涵编剧：胡涵摄影：胡涵周栩江演员：胡涵周栩江等后期;胡涵注：本任务书一式2份，学生、二级学院各一份第二篇：毕业设计任务书武汉大学本科毕业设计任务书毕业设计题目：兴山外小校园标识、室内展示及校园文化广场设计学院：城市设计学院学号姓名一、毕业设计题目的来源该设计受兴山县外国语小学负责人委托，进行该校的相关设计。
二、毕业设计应完成的主要内容本次毕业设计结合该项目真题真做，具体设计任务及要求如下：湖北省兴山县外国语小学拟对其校园标识、教学楼内展示以及景观规划作统一的设计，根据委托人意见，重点是对该小学教学楼走廊及楼道的展示设计以及校园景观的设计与规划。
该小学具体布局见图1。
其设计内容具体如下：1、校园标识设计该部分设计重点是校园的标识设计以及在景观和展示设计中的应用。
钢厂热风炉制作设计方案+设计总结(论文)
慢性肾功能衰竭合并高血压病的中西医结合护理体会慢性肾功能衰竭（Chronic Kidney Disease, CKD）是指由各种原因导致的肾脏结构和功能损害，最终导致肾脏不能正常执行排泄、代谢、调节水电解质、酸碱平衡、内分泌等功能的一种进行性疾病。
合并高血压病的CKD患者较为常见，其护理方式需要中西医结合的综合护理。
中医治疗方面，首要任务是疏通经络，活血化瘀。
通过中药调理肾脏和身体气血，使患者的机体内环境得到改善，延缓疾病的进展。
西医治疗方面，通过控制血压和血糖稳定以改善病情。
中西医结合的护理方式，以改善患者生活质量为目的，可对患者进行以下六方面的中西医结合护理：一、营养指导。
患者应该根据自己肾脏功能不同的阶段调整饮食，克制摄入高热量、高蛋白、高脂肪的食物，增加富含维生素、膳食纤维、低钠、低脂类食物的摄入，避免加重肾负担，减轻危害。
二、药物干预。
按照治疗方案进行药物治疗，如控制血压、控制血糖等等，定期监测肾功能，及时调整药物的剂量和类型，以达到治疗效果。
三、中药治疗。
中药治疗是中西医结合护理的一个重要方面，适当用药可以调理气血，具有抑制肾小球硬化、维持肾功能平稳、提升整体免疫力等作用，保护肾脏健康。
四、生理心理方面的干预。
由于CKD病情多为慢性进展，患者需进行长期治疗，生活中的饮食、运动等方面不可避免会有种种限制。
因此，护理人员需要注重与患者的沟通和心理疏导，让他们能够更好地适应疾病的治疗和生活环境的改变，保持心情愉悦，积极参与治疗。
五、针灸艾灸。
对于不同阶段的患者，可使用针灸、艾灸，特别是对于CKD早期的患者，可以通过针灸刺激肾脏经络，促进体内的能量循环，增强患者体质，加速药效的发挥。
六、运动方面。
适当的运动可以提高患者的免疫力，促进血液循环，增加患者的体能，保持肌肉弹性，同时还可以有效地减轻患者的心理压力，提高生活质量。
综上所述，慢性肾功能衰竭合并高血压病的中西医结合护理应重视综合性治疗，依据患者的病情、体质因素等多方面原因选择适合的治疗方法，加强营养指导，针对性地制定药物干预方案，通过中药治疗、针灸艾灸、运动方面的干预来保护肾脏健康。
热风炉课程设计教材

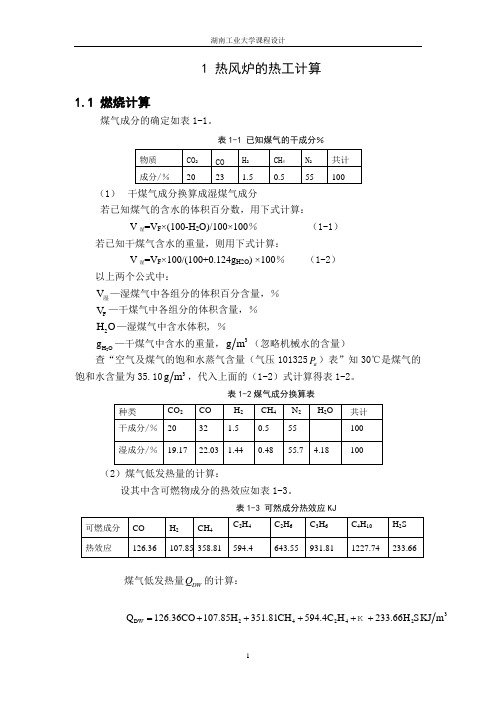

1 热风炉的热工计算1.1 燃烧计算煤气成分的确定如表1-1。
表1-1 已知煤气的干成分％物质 CO 2 CO H 2 CH 4 N 2 共计 成分/％20231.50.555100（1） 干煤气成分换算成湿煤气成分若已知煤气的含水的体积百分数，用下式计算： V 湿=V F ×(100-H 2O)/100×100％ （1-1） 若已知干煤气含水的重量，则用下式计算：V 湿=V F ×100/(100+0.124g H2O ) ×100％ （1-2） 以上两个公式中：V 湿—湿煤气中各组分的体积百分含量，％ F V —干煤气中各组分的体积含量，％2H O —湿煤气中含水体积, ％2H O g —干煤气中含水的重量，3g m （忽略机械水的含量）查“空气及煤气的饱和水蒸气含量（气压101325a P ）表”知30℃是煤气的饱和水含量为35.103g m ，代入上面的（1-2）式计算得表1-2。
表1-2煤气成分换算表种类CO 2CO H 2 CH 4 N 2 H 2O共计 干成分/％ 20 321.50.5 55100 湿成分/％ 19.1722.03 1.440.4855.7 4.18100（2）煤气低发热量的计算：设其中含可燃物成分的热效应如表1-3。
表1-3 可然成分热效应KJ可燃成分 CO H 2CH 4C 2H 4 C 2H 6 C 3H 6 C 4H 10 H 2S 热效应126.36107.85 358.81594.4643.55931.811227.74233.66煤气低发热量DW Q 的计算：3DW 24242Q 126.36CO 107.85H 351.81CH 594.4C H 233.66H SKJ m =+++++126.3622.03107.85 1.44358.810.48=⨯+⨯+⨯3=3111.244KJ m（3）焦炉煤气的加入量计算如表1-4。
热风炉系统设计毕业论文
热风炉系统毕业设计1.绪论作为热动力机械的热风炉于20世纪70年代末在我国开始广泛应用，它在许多行业已成为电热源和传统蒸汽动力热源的换代产品。
其中热风炉的燃烧控制直接决定了热风炉的燃烧效率和送风温度,是整个热风炉控制系统的核心。
如何有效的控制热风炉燃烧，使热风炉既能充分蓄热,达到最佳燃烧效率，又能最大限度的降低能耗、保护环境,防止热风炉拱顶过烧和延长热风炉使用寿命，是所有热风炉调试、生产中亟待解决的问题。
1.1 课题背景课题来源于淮钢生产实践。
热风炉是冶金行业的重要生产设备，其作用是将高炉布袋除尘器产生的净煤气在热风炉中进行燃烧，将热风炉耐火球加热到一定温度后将风机房冷风管送来的冷风和耐火球进行热交换，经热风炉送风系统阀门送到高炉。
2002年，公司兴建了国先进水平的500m3高炉×2－100吨转炉－LF钢包精炼炉－RH 真空脱气炉－连铸－配套中、小型棒型材连轧生产线各一条，并在该生产线炼铁高炉上，淮钢与钢铁研究总院、首钢合作，引进俄罗斯卡鲁金热风炉技术，该技术应用使同类型高炉配套热风炉体积减少1/3，个数减少1/3，节约投资30%，而且煤气燃烧充分，热效率高，风温高，该技术应用后，当年高炉风温即达到了全国同类型高炉的最高风温。
国大部分高炉均采用每座高炉带3至4台热风炉并联轮流送风方式，保证任何瞬时都有一座热风炉给高炉送风，而每座热风炉都按：燃烧-休止-送风-休止-燃烧的顺序循环生产。
当一座或多座热风炉送风时，另外的热风炉处于燃烧或休止状态。
送风中的热风炉温度降低后，处于休止状态的热风炉投入送风，原送风热风炉即停止送风并开始燃烧、蓄热直至温度达到要求后，转入休止状态等待下一次送风。
传统的完善的高炉热风炉燃烧自动化系统都是具有完善的基础自动化和使用数学模型计算所需的加热煤气流量和助燃空气流量，并对基础自动化的热风炉燃烧自动控制系统进行有关的设定。
完善的基础自动化对于燃烧混合煤气或燃烧预热的高炉煤气和预热空气的热风炉来说包括：煤气流量控制、空气流量控制、空燃比控制、拱顶温度控制和废气温度控制。
热风炉毕业设计论文

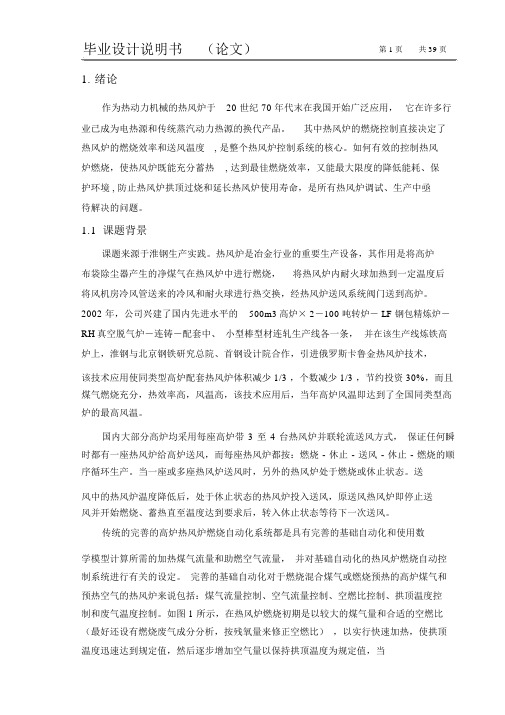

1.绪论作为热动力机械的热风炉于20 世纪 70 年代末在我国开始广泛应用，它在许多行业已成为电热源和传统蒸汽动力热源的换代产品。
其中热风炉的燃烧控制直接决定了热风炉的燃烧效率和送风温度, 是整个热风炉控制系统的核心。
如何有效的控制热风炉燃烧，使热风炉既能充分蓄热, 达到最佳燃烧效率，又能最大限度的降低能耗、保护环境 , 防止热风炉拱顶过烧和延长热风炉使用寿命，是所有热风炉调试、生产中亟待解决的问题。
1.1 课题背景课题来源于淮钢生产实践。
热风炉是冶金行业的重要生产设备，其作用是将高炉布袋除尘器产生的净煤气在热风炉中进行燃烧，将热风炉内耐火球加热到一定温度后将风机房冷风管送来的冷风和耐火球进行热交换，经热风炉送风系统阀门送到高炉。
2002 年，公司兴建了国内先进水平的500m3高炉× 2－100 吨转炉－ LF 钢包精炼炉－RH真空脱气炉－连铸－配套中、小型棒型材连轧生产线各一条，并在该生产线炼铁高炉上，淮钢与北京钢铁研究总院、首钢设计院合作，引进俄罗斯卡鲁金热风炉技术，该技术应用使同类型高炉配套热风炉体积减少 1/3 ，个数减少 1/3 ，节约投资 30%，而且煤气燃烧充分，热效率高，风温高，该技术应用后，当年高炉风温即达到了全国同类型高炉的最高风温。
国内大部分高炉均采用每座高炉带 3 至 4 台热风炉并联轮流送风方式，保证任何瞬时都有一座热风炉给高炉送风，而每座热风炉都按：燃烧 - 休止 - 送风 - 休止 - 燃烧的顺序循环生产。
当一座或多座热风炉送风时，另外的热风炉处于燃烧或休止状态。
送风中的热风炉温度降低后，处于休止状态的热风炉投入送风，原送风热风炉即停止送风并开始燃烧、蓄热直至温度达到要求后，转入休止状态等待下一次送风。
传统的完善的高炉热风炉燃烧自动化系统都是具有完善的基础自动化和使用数学模型计算所需的加热煤气流量和助燃空气流量，并对基础自动化的热风炉燃烧自动控制系统进行有关的设定。
热风炉设计说明书(推荐文档)
目录第一章热风炉热工计算 (2)1.1热风炉燃烧计算 (2)1.2热风炉热平衡计算 (7)1.3热风炉设计参数确定 (11)第二章热风炉结构设计 (12)2.1设计原则 (12)2.2 工程设计内容及技术特点 (12)2.2.1设计内容 (12)2.2.2 技术特点 (13)2.3结构性能参数确定 (13)2.4蓄热室格子砖选择 (14)2.5热风炉管道系统及烟囱 (16)2.5.1顶燃式热风炉煤气主管包括： (16)2.5.2顶燃式热风炉空气主管包括： (17)2.5.3顶燃式热风炉烟气主管包括： (18)2.5.4顶燃式热风炉冷风主管道包括： (18)2.5.5顶燃式热风炉热风主管道包括： (19)2.6 热风炉附属设备和设施 (19)2.7热风炉基础设计 (22)2.7.1 热风炉炉壳 (22)2.7.2 热风炉区框架及平台（包括吊车梁） (23)第三章热风炉用耐火材料的选择 (23)3.1耐火材料的定义与性能 (23)3.2热风炉耐火材料的选择 (23)参考文献 (26)第一章热风炉热工计算1.1热风炉燃烧计算燃烧计算采用发生炉煤气做热风炉燃料，并为完全燃烧。
已知煤气化验成分见表1.1。
表1.1 煤气成分表热风炉前煤气预热后温度为300℃，空气预热温度为300℃，干法除尘。
发生炉利用系数为 2.3t/m3d，风量为3800m3/min，t热风=1100℃，t冷风=120℃，η热=90%。
热风炉工作制度为两烧一送制，一个工作周期T=2.25h，送风期T f=0.75h，燃烧期Tr=1.4h，换炉时间ΔT=0.1h，出炉烟气温度tg2=350℃，环境温度te=25℃。
煤气低发热量计算查表煤气中可燃成分的热效应已知。
0.01m3气体燃料中可燃成分热效应如下：CO:126.36KJ , H2:107.85KJ, CH4:358.81KJ, C2H4:594.4KJ。
则煤气低发热量：Q DW=126.36×30.3＋107.85×12.7+258.81×1.7+594.4×0.4=6046.14 KJ空气需要量和燃烧生成物量计算(1)空气利用系数b空=La/Lo计算中取烧发生炉煤气b空=1.1。
煤矿热风炉设计方案
煤矿红外线热风输送系统可行性分析方案书扬州黑马机电设备有限公司目录1 总论 (2)2 通风耗热量计算 (4)3 红外线加热的原理 (4)4 设备选型 (8)5 性能比较 (9)6 系统安全运行方案 (12)7 自动控制系统 (13)8 基础设施要求 (15)9 三废治理及环境保护 (15)10 能耗统计与管理 (16)11 热风炉的构造（图） (18)12 控制系统（图） (19)13 热风输送系统（图） (20)14 基础设施分配（图） (21)1 总论1.1 工程背景通风是采矿中的重要环节，冬季通风中由于带来矿井地面环境的寒冷气流经过井下通道，致使井上井下都与环境温度相差无几。
采矿设备与设施不能在低温环境下运行工作，如综采设备的润滑油、输送煤炭出井的橡胶输送带、供给井下工作用的自来水、操控作业人员的工作条件等等。
为了保证井下设备设施的正常运转，保证安全生产，需对主井及副井进行热风输送，冷热风入井混合后井内上升至5℃左右，确保生产安全运行。
传统做法为在主井井口、副井井口处各设空气加热室一座，主副井供热热媒一般为高温蒸汽锅炉提供的蒸汽或常压锅炉提供的蒸汽和热水或使用燃煤对铸铁管道直接加热使管道内空气加热，末端采用散热器或暖风机，经风机将空气加热室的热风输送到井下。
远红外线热风输送系统，科学先进地运用了传热的三大主要方式，对流、热传导、辐射技术。
远红外线热风输送系统中的热风炉加热管表面温度为800~1000度，使加热管周围15mm内分布的空气产生振荡，并在1~1.4s的时间内被迅间加热到80~210℃。
红外线加热管设置为密切分布，在15mm内只有一根加热管工作就能传递热量、辐射周围的其他加热管，整个加热室内的每根加热管均有相应的热量对空气加热。
红外线热风输送系统对电能的利用率极高，能效比COP可达到2.8以上，对节约能源、环境保护、安全生产将带来新的条件和效益。
其他如用燃汽加热、燃油加热、桔杆加热等这里不作一一的分析评估，仅对远红外线热风输送系统在矿井中的应用进行研究分析。
热风炉设计说明书推荐文档
内蒙古科技大学课程设计说明书目录第一章热风炉热工计算 (2)1.1热风炉燃烧计算 (2)1.2热风炉热平衡计算 (7)1.3热风炉设计参数确定 (11)第二章热风炉结构设计 (12)2.1设计原则 (12)2.2 工程设计内容及技术特点 (12)2.2.1设计内容 (12)2.2.2 技术特点 (13)2.3结构性能参数确定 (13)2.4蓄热室格子砖选择 (14)2.5热风炉管道系统及烟囱 (16)2.5.1顶燃式热风炉煤气主管包括： (16)2.5.2顶燃式热风炉空气主管包括： (17)2.5.3顶燃式热风炉烟气主管包括： (18)2.5.4顶燃式热风炉冷风主管道包括： (18)2.5.5顶燃式热风炉热风主管道包括： (19)2.6 热风炉附属设备和设施 (19)2.7热风炉基础设计 (22)2.7.1 热风炉炉壳 (22)2.7.2 热风炉区框架及平台（包括吊车梁） (23)1．内蒙古科技大学课程设计说明书第三章热风炉用耐火材料的选择...........................233.1耐火材料的定义与性能 (23)3.2热风炉耐火材料的选择 (23)参考文献 ................................................26第一章热风炉热工计算1.1热风炉燃烧计算燃烧计算采用发生炉煤气做热风炉燃料，并为完全燃烧。
已知煤2．内蒙古科技大学课程设计说明书气化验成分见表1.1。
表1.1 煤气成分表热风炉前煤气预热后温度为300℃，空气预热温度为300℃，干33/min，t2.3t/m热风d，风量为3800m法除尘。
发生炉利用系数为=1100℃，t冷风=120℃，η热=90%。
热风炉工作制度为两烧一送制，一个工作周期T=2.25h，送风期T=0.75h，燃烧期Tr=1.4h，换炉时间ΔT=0.1h，出炉烟气温度f tg=350℃，环境温度te=25℃。
课程设计---热风炉设计计算
设计题目：热风炉设计计算一、热风炉的燃烧计算燃烧计算采用《热能工程设计手册》（汤蕙芬，范季贤主编，机械工业出版社，1999.3）P.60上所提供的计算方法来计算。
选用燃煤的应用及成分为：C y:52.69 H y:0.80 O y:2.36 N y:0.32 S y:0.47A y:35.36 M y:8.001.煤燃烧的理论空气量计算：标态下1Kg固体燃料完全燃烧所必须的理论空气量V0(Nm3/Kg):V0=0.0889(C y+0.375S y)+0.265(H y-0.126O y) (1-1)将C y=52.69，S y =0.47 H y=0.8和 O y=2.36代入上式（不需带%），可得：V0=0.0889（52.69+0.375×0.47）+0.265（0.8-0.126×2.36）=4.83Nm3空气/Kg煤当空气量用质量表示时，理论空气量m0(Kg空气/Kg煤)为：m0=1.293V0 (1-2)将V0=4.83 Nm3/Kg代入，可得：m0=1.293×4.83=6.25Kg空气/Kg煤2. 煤燃烧的实际空气量和过剩空气量计算：煤燃烧的实际空气量计算：V k=αV0=1.3×4.83=6.28Nm3空气/Kg煤 (1-3)m k=1.293×6.28=8.12 Kg空气/Kg煤煤燃烧的过剩空气量计算：ΔV k=6.28-4.83=1.45 Nm3空气/Kg (1-4)Δm k=8.12-6.25=1.87 Kg空气/Kg煤3. 标准状态下完全燃烧，无过剩空气时煤燃烧的烟气量计算：（1）.二氧化物V RO2(Nm3/Kg):二氧化物包括CO2和SO2:V RO2=1.866C y/100+0.7S y/100 (1-5)将C y=52.69和 S y=0.47代入上式，可得：V RO2=1.866×52.69/100+0.7×0.47/100=0.99Nm3/Kg煤CO2的分子量为44，空气的平均分子量为29，根据理想气体状态方程，CO2气体在标准状态下的密度为：44×1.293/29=1.962Kg/Nm3SO2的分子量为64，则SO2气体在标准状态下的密度为：64×1.293/29=2.854Kg/Nm3在本工况条件下，二氧化物是以CO2为主，二氧化物气体在标准状态下的密度可以CO2气体密度来计算，即γRO2=1.962Kg/Nm3。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
毕业论文﹙设计﹚任务书
院(系) 机械工程学院专业班级机自101 学生姓名张楠（1015014008）
一、毕业论文﹙设计﹚题目普通热风炉设计
二、毕业论文﹙设计﹚工作自_2013 年_11 月_27 日起至2014_ 年 6月_20 日止
三、毕业论文﹙设计﹚进行地点: 校内
四、毕业论文﹙设计﹚的内容要求：
魔芋深加工产品是一种新兴的健康食品，热风炉是影响加工成本和能效
的关键设备。
该热风炉主要燃料为优质煤，要求合理设计热风炉的结构，使其
制造工艺简单，换热面积尽可能大，气流稳定，结构上不存在容易积尘的死角。
主要要求：机构简单可靠实用，结构工艺性强，成本低。
具体任务如下:
1、了解热风炉的基本结构和原理；
2、对热风炉进行功能结构分析提出不少于2种对比方案，重点确保功能要求，
通过方案对比确定较优的方案；
3、完成结构简图、装配图及重要零件零件图。
4.进行传热模拟。
5、编写设计说明书1份，格式和字数满足学院要求。
指导教师系(教研室)
系(教研室)主任签名批准日期
接受论文 (设计)任务开始执行日期学生签名。
