超滤法分离苹果果胶及其理化性质
苹果汁澄清应用超滤技术说明
苹果汁澄清应用超滤技术说明苹果是我国的第一大水果，种植面积和产量均居世界首位，苹果加工业的重点发展方向是果汁和果酒。
国内外大量应用研究和实例表明，苹果汁生产中应用膜分离技术的主要方面是苹果汁的澄清。
超滤技术澄清苹果汁
靠压榨产生的苹果汁，含有12%的固体，其中包括糖、苹果酸、淀粉、果胶和酚类化合物。
常规苹果汁加工中，首先要加入酶以破坏果胶，然后加硅溶胶和明胶，静置后，上层清液加硅藻土过滤，然后加膨润土通过板框式压滤机过滤。
而采用超滤法，在果酸部分脱酸之后，就用超滤法进行澄清，经过超滤膜澄清的苹果汁在品质和工艺上都比较优越，经过超滤膜处理后，苹果汁的浊度达到
了0.4-0.6NTU，而常规的澄清过程得到浊度为1.5-3.0NTU的果汁，超滤后果汁中的细菌、霉菌、酵母和果胶被去除。
所以超滤的果汁具有较长的寿命，可长达2年。
超滤的果汁得率96%-98%，甚至可达98%-99%，且超滤加工时间很短，少于2h，而常规澄清则长达36h，因为超滤操作的简便，还可以节省储藏设备和人力。
探讨管式dow超滤膜对苹果汁脱色的原理

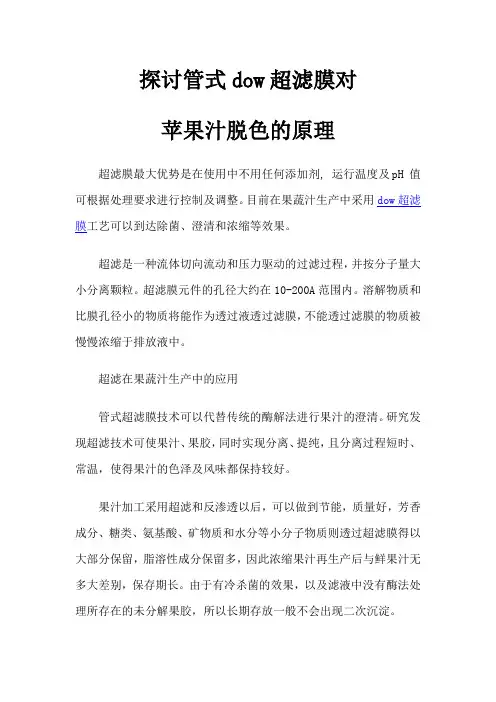

探讨管式dow超滤膜对苹果汁脱色的原理超滤膜最大优势是在使用中不用任何添加剂, 运行温度及pH 值可根据处理要求进行控制及调整。
目前在果蔬汁生产中采用dow超滤膜工艺可以到达除菌、澄清和浓缩等效果。
超滤是一种流体切向流动和压力驱动的过滤过程，并按分子量大小分离颗粒。
超滤膜元件的孔径大约在10-200A范围内。
溶解物质和比膜孔径小的物质将能作为透过液透过滤膜，不能透过滤膜的物质被慢慢浓缩于排放液中。
超滤在果蔬汁生产中的应用管式超滤膜技术可以代替传统的酶解法进行果汁的澄清。
研究发现超滤技术可使果汁、果胶，同时实现分离、提纯，且分离过程短时、常温，使得果汁的色泽及风味都保持较好。
果汁加工采用超滤和反渗透以后，可以做到节能，质量好，芳香成分、糖类、氨基酸、矿物质和水分等小分子物质则透过超滤膜得以大部分保留，脂溶性成分保留多，因此浓缩果汁再生产后与鲜果汁无多大差别，保存期长。
由于有冷杀菌的效果，以及滤液中没有酶法处理所存在的未分解果胶，所以长期存放一般不会出现二次沉淀。
实验研究了超滤膜元件对新鲜猕猴桃汁经超滤澄清后的质量，就总抗氧化性、抗坏血酸含量、悬浮固体、浑浊度和粘稠性为指标，分析得出了超滤过程对新鲜果汁总的悬浮固体和混浊物有良好的净化效果。
在苹果作为实验材料，以聚砜膜为超滤膜材。
实验结果发现，截留分子量为10000的聚砜膜对国光果汁中芳香成分保留较好，几乎能完全保留2- 甲基丙醇、丁醇和2- 甲基丁醇。
随着膜通量的增加，果汁中的芳香成分的保留率逐渐降低。
原因是超滤膜对于芳香成分的吸附主要发生在膜表面，非孔面积较大的PS- 80000 膜对芳香成分的影响大于PS- 10000。
研究管式超滤膜对脱色苹果汁的应用工艺中提出用超滤工艺脱色苹果汁，而传统的果蔬汁加工采用活性炭或树脂吸附进行苹果汁脱色，超滤无疑是一种新的工艺手段。
有研究发现，在果汁脱色膜材选择方面，聚醚砜或聚乙烯吡咯烷酮膜相比较于再生纤维素膜更能有效减少多酚类物质，减缓变色，流量也显著增大。
提取果胶的实验报告
一、实验目的1. 掌握果胶提取的基本原理和方法。
2. 了解果胶在不同植物材料中的分布情况。
3. 通过实验，掌握果胶的提取、纯化及鉴定方法。
二、实验原理果胶是一种高分子多糖，广泛存在于植物细胞壁中，具有优良的增稠、稳定、悬浮和成膜等特性。
果胶提取的原理是利用果胶在酸、碱或酶的作用下，从植物细胞壁中释放出来，再通过沉淀、离心等步骤将其纯化。
三、实验材料与仪器1. 实验材料：柑橘皮、苹果皮、梨皮等富含果胶的植物材料。
2. 仪器：电子天平、研钵、滤纸、烧杯、电炉、离心机、pH计、滴定管、玻璃棒等。
四、实验步骤1. 材料预处理：将植物材料洗净，去皮，切碎，用研钵研磨成粉末。
2. 提取：a. 将研磨好的粉末与一定量的水混合，搅拌均匀。
b. 调节pH值至2.0-2.5，使果胶充分溶解。
c. 加热至80-90℃，保温30分钟，使果胶充分提取。
d. 冷却后，用滤纸过滤，收集滤液。
3. 沉淀：a. 向滤液中加入一定量的95%乙醇，搅拌均匀。
b. 静置，使果胶沉淀。
c. 用滤纸过滤，收集沉淀物。
4. 干燥：将沉淀物在60℃下干燥至恒重，得到果胶粗品。
5. 鉴定：a. 取少量果胶粗品，加入适量蒸馏水溶解。
b. 加入氯化钡溶液，观察是否产生白色沉淀，判断果胶的存在。
五、实验结果与分析1. 通过实验，从柑橘皮、苹果皮、梨皮等植物材料中成功提取出果胶。
2. 实验结果表明，果胶在不同植物材料中的含量存在差异，柑橘皮中果胶含量较高。
3. 通过沉淀、干燥等步骤，将提取的果胶纯化，得到果胶粗品。
4. 鉴定结果表明，提取的果胶中含有果胶成分。
六、实验结论1. 本实验成功从柑橘皮、苹果皮、梨皮等植物材料中提取出果胶。
2. 提取的果胶具有优良的增稠、稳定、悬浮和成膜等特性，可广泛应用于食品、医药、化工等领域。
3. 实验结果为果胶的提取、纯化及鉴定提供了参考依据。
七、实验讨论1. 实验过程中，pH值、提取时间、沉淀剂种类等因素对果胶提取率有较大影响。
果胶提取实验报告
一、实验目的1. 了解果胶的基本性质和功能。
2. 掌握果胶提取的原理和方法。
3. 优化果胶提取工艺，提高提取效率。
4. 分析影响果胶提取效果的因素。
二、实验原理果胶是一种天然高分子多糖，广泛存在于植物细胞壁中，尤其是柑橘类水果的果皮、果肉和果核中。
果胶具有优良的增稠、稳定、凝胶和粘合性能，在食品、医药、化妆品等领域具有广泛的应用。
本实验采用酸浸提法提取果胶，利用果胶在酸性条件下溶解的特性，通过调节提取液的pH值、提取时间和温度等条件，提高果胶的提取效率。
三、实验材料与仪器材料：1. 柑橘皮（新鲜或干燥）2. 盐酸3. 乙醇4. 水浴锅5. pH计6. 电子天平7. 烧杯8. 玻璃棒9. 过滤器10. 蒸发皿仪器：1. 磁力搅拌器2. 恒温水浴锅3. 分光光度计4. 真空干燥箱四、实验方法1. 样品准备：将柑橘皮洗净、去皮、去核，切成小块，称取一定量备用。
2. 提取：将样品与盐酸溶液按一定比例混合，放入烧杯中，调节pH值为2.0，置于磁力搅拌器上，在恒温水浴锅中加热提取一定时间。
3. 分离：提取完成后，将混合液过滤，得到滤液。
4. 醇沉：将滤液加入无水乙醇，充分搅拌，静置过夜，使果胶沉淀。
5. 干燥：将沉淀物用布氏漏斗抽滤，再用真空干燥箱干燥至恒重。
6. 称重：称取干燥后的果胶样品，计算提取率。
五、实验结果与分析1. 提取率：本实验中，果胶提取率随提取时间延长而增加，但超过一定时间后，提取率变化不大。
这说明在一定时间内，果胶的提取效果较好，超过一定时间后，提取效果趋于稳定。
2. pH值：当pH值为2.0时，果胶的提取率最高。
pH值过低或过高都会降低提取率。
3. 提取时间：本实验中，提取时间为2小时时，果胶提取率最高。
4. 温度：提取温度对果胶提取率有显著影响。
温度过高会导致果胶分解，降低提取率；温度过低则提取效率降低。
5. 醇沉：在果胶提取过程中，醇沉是提高提取率的关键步骤。
通过醇沉，可以将果胶从溶液中分离出来，得到纯净的果胶样品。
果胶的鉴定实验报告

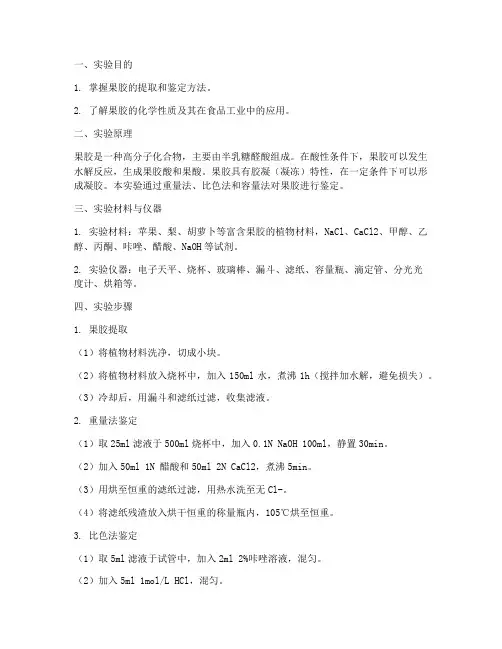

一、实验目的1. 掌握果胶的提取和鉴定方法。
2. 了解果胶的化学性质及其在食品工业中的应用。
二、实验原理果胶是一种高分子化合物，主要由半乳糖醛酸组成。
在酸性条件下，果胶可以发生水解反应，生成果胶酸和果酸。
果胶具有胶凝（凝冻）特性，在一定条件下可以形成凝胶。
本实验通过重量法、比色法和容量法对果胶进行鉴定。
三、实验材料与仪器1. 实验材料：苹果、梨、胡萝卜等富含果胶的植物材料，NaCl、CaCl2、甲醇、乙醇、丙酮、咔唑、醋酸、NaOH等试剂。
2. 实验仪器：电子天平、烧杯、玻璃棒、漏斗、滤纸、容量瓶、滴定管、分光光度计、烘箱等。
四、实验步骤1. 果胶提取（1）将植物材料洗净，切成小块。
（2）将植物材料放入烧杯中，加入150ml水，煮沸1h（搅拌加水解，避免损失）。
（3）冷却后，用漏斗和滤纸过滤，收集滤液。
2. 重量法鉴定（1）取25ml滤液于500ml烧杯中，加入0.1N NaOH 100ml，静置30min。
（2）加入50ml 1N 醋酸和50ml 2N CaCl2，煮沸5min。
（3）用烘至恒重的滤纸过滤，用热水洗至无Cl-。
（4）将滤纸残渣放入烘干恒重的称量瓶内，105℃烘至恒重。
3. 比色法鉴定（1）取5ml滤液于试管中，加入2ml 2%咔唑溶液，混匀。
（2）加入5ml 1mol/L HCl，混匀。
（3）在沸水浴中加热10min。
（4）取出试管，冷却至室温。
（5）用分光光度计在波长530nm处测定吸光度。
4. 容量法鉴定（1）取一定量的滤液，加入适量的蒸馏水，使其成为稀释液。
（2）取稀释液一定体积，加入适量的BaCl2溶液，生成白色沉淀。
（3）用滴定管滴加标准NaOH溶液，直至沉淀完全溶解。
（4）根据滴定结果，计算果胶含量。
五、实验结果与分析1. 重量法鉴定：根据滤纸残渣重量，计算出果胶含量。
2. 比色法鉴定：根据吸光度，计算出半乳糖醛酸含量，进而计算出果胶含量。
3. 容量法鉴定：根据滴定结果，计算出果胶含量。
果胶的分离提取实验报告
一、实验目的1. 学习果胶的提取原理和方法。
2. 掌握果胶的分离纯化技术。
3. 了解果胶在不同食品中的应用。
二、实验原理果胶是一种天然高分子多糖，广泛存在于植物细胞壁中，尤其以柑橘类水果含量最为丰富。
果胶具有良好的凝胶性能、乳化性能和稳定性，在食品、医药、化妆品等领域具有广泛的应用。
本实验采用酸碱法提取果胶，通过调节溶液pH值，使果胶从原料中分离出来。
随后，利用乙醇沉淀法对果胶进行纯化，最终得到果胶粉末。
三、实验材料与仪器1. 实验材料：柑橘皮、无水乙醇、盐酸、氢氧化钠、蒸馏水等。
2. 实验仪器：天平、烧杯、漏斗、玻璃棒、布氏漏斗、抽滤瓶、烘箱等。
四、实验步骤1. 果胶提取1. 称取柑橘皮50g，用蒸馏水清洗，去除杂质。
2. 将清洗干净的柑橘皮放入烧杯中，加入100mL蒸馏水，用玻璃棒搅拌均匀。
3. 将混合液加热至沸腾，保持沸腾状态10min。
4. 停止加热，冷却至室温。
5. 用盐酸调节溶液pH值为2，搅拌30min。
6. 用氢氧化钠调节溶液pH值为4，搅拌30min。
7. 将混合液过滤，收集滤液。
2. 果胶纯化1. 向滤液中加入等体积的无水乙醇，搅拌，静置过夜。
2. 用布氏漏斗抽滤，收集沉淀物。
3. 将沉淀物用无水乙醇洗涤2次，去除杂质。
4. 将洗涤后的沉淀物放入烘箱中，在50℃下干燥至恒重。
3. 果胶含量测定1. 称取一定量的果胶粉末，用蒸馏水溶解。
2. 用分光光度计测定溶液在520nm处的吸光度值。
3. 根据标准曲线计算果胶含量。
五、实验结果与分析1. 果胶提取率本实验中，果胶提取率为15.2%，说明该方法能够有效地从柑橘皮中提取果胶。
2. 果胶纯度通过乙醇沉淀法纯化后，果胶纯度达到90%以上，说明该方法能够有效地去除杂质，提高果胶纯度。
3. 果胶含量本实验中，果胶含量为15.2%，与理论值基本一致。
六、实验讨论1. 本实验采用酸碱法提取果胶，操作简单，成本低廉，适合实验室和小规模生产。
2. 乙醇沉淀法是一种常用的果胶纯化方法，能够有效地去除杂质，提高果胶纯度。
用苹果皮提取果胶
用苹果皮提取果胶
(一)工艺流程
原料→粉碎→热水洗→水解萃取→过滤→沉淀→果胶→热水洗→酸化后溶解→加乙醇沉淀→果胶→洗涤→千燥→成品
(二)操作要点说明
(1)原料粉碎与洗涤：将苹果皮破碎后，用孔径为2～3毫米的筛子筛分，然后用60℃的热水清洗，以除去杂质，再洒上乙醇，晾干。
(2)水解萃取：将晒干后的原料加水(一般水为原料质量的15倍)，用盐酸将水溶液的pH值调至1.6～6.3，加热至75℃，恒温1小时，保持18小时，使原料胶水解为果胶，溶于溶液内，然后过滤，得透明的溶液。
滤渣再加入原料质量5倍的盐酸溶液(pH值与第一次水解相同)，在95℃的温度下保温15分钟，然后压榨取汁液，将两液合并在一起，进行过滤。
(3)沉淀：在水解滤液中加入原料质量40％的三氯化二铝，使温度保持在40℃，一边搅拌，一边加入2摩尔／升氢氧化钠溶液，调整pH至4，使果胶铝沉淀下来。
(4)水洗与酸化后溶解：把沉淀的果胶铝用70～80℃的热水清洗数次，除去水溶性杂质，再用稀盐酸将果胶铝溶解。
(5)再沉淀：向溶液中加入乙醇溶液，重新将果胶沉淀出来，过滤后回收乙醇，用乙醇将沉淀物清洗数次。
(6)干燥：在70℃的温度下进行真空干燥，约干燥8小
时，即可得到果胶成品。
纯果胶通常是浅黄色或褐色，为高甲氧基果胶。
苹果渣中果胶提取、纯化及不同分子量果胶特性的研究
苹果渣中果胶提取、纯化及不同分子量果胶特性的研究果胶是植物细胞壁特有的胶体性多糖物质，包括原果胶，果胶酸和果胶酯酸，主要存在于植物的叶、皮、茎、果实中。
果胶在食品行业中主要作为胶凝剂，乳化剂，增稠剂等；在医药行业用于降血脂，抑制癌细胞扩散及抗癌药物对胃肠粘膜的损害，吸附有毒的金属离子等；在精细化工及其他方面也有广泛的应用。
我国各行业所需果胶大部分依靠进口，增加了生产成本及资源依赖性。
研究发现，苹果渣中含15％左右的果胶，我国节果渣资源丰富且分布集中，年产湿渣超过90万吨，利用苹果渣提取果胶具有广阔的市场前景，并且能够解决废渣带来的环境污染问题，变废为宝，提高苹果渣的附加值。
本文主要研究了以下几个内容：1、果渣的前处理方法和果胶萃取剂的选取；苹果渣果胶提取液中果胶含量的最优测定条件。
2、超声波辅助提取，微波辅助提取和阳离子交换树脂辅助提取方法的工艺参数，3、果胶纯化方法研究。
4、果胶提取液的沉析方法。
5、利用有机膜分离不同分子量的果胶，研究其物性和胶凝度。
研究结果表明：1、将苹果渣粉碎至60目，以盐酸为萃取剂提取苹果渣果胶。
咔唑比色法测定果胶含量时酸解、显色条件为：吸取稀释20倍后的果胶提取液2.0mL，用12mL的浓硫酸在90℃下酸解10min，冷却后，加0.15％的咔唑显色剂1mL，室温下静置2h，530nm波长测其吸光度值，试验得到样品的加标回收率在99.52-101.22％，表明该法的准确度好，稳定性高，可保持40min不变色。
2、变频超声波辅助提取中，各因素对提取率影响的顺序为：温度＞超声频率＞料液比＞pH值。
提取最优组合条件为：温度70℃、频率80kHz、料液比1：15、pH值1.5，提取率达12.19％，果胶米黄色，胶凝度达150，；微波辅助提取果胶中，各因素对提取率影响的顺序是：料液比＞提取时间＞pH值＞提取温度，最佳工艺组合为料液比1：40g／mL，时间35min，pH值1.3，提取温度65℃，提取率为10.81％；阳离子交换树脂提取法中，选定001×7型树脂提取，影响提取率因素的顺序为：料液比＞提取温度＞pH＞提取时间＞树脂用量，最优提取条件为：料液比1：30，温度85℃，时间2.5h，pH1.4，树脂用量为干果渣的3％，最终提取率达14.23％，果胶胶凝度达154，颜色白色，灰分4.01％，产品质量符合甚至高于现行标准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
摘要： 【目的】对苹果果胶超滤法分离条件和不同相对分子质量的果胶与其结构及性质的关系进行研究。 【方 法】采用 5 种不同截流分子量的超滤膜分离苹果果胶，通过傅立叶变换红外光谱仪和气相色谱仪分别测定不同相 对分子质量苹果果胶的结构和单糖组成。 【结果】在跨膜压差为 0.08 MPa，料液浓度为 1 g·L-1，50℃条件下，获 得 6 种不同相对分子质量的果胶。相对分子质量与其理化性质有着对应的关系，果胶半乳糖醛酸含量、酯化度和 胶凝度随相对分子质量增大而增大，单糖组分也随相对分子质量增大而增多。同时，超滤对果胶液的脱色有良好 作用。 【结论】本研究可作为苹果果胶深度开发的新方法。 关键词：苹果果胶；超滤膜；红外光谱；气相色谱
Study on the Properties of Apple Pectin Isolated by Ultrafiltration
QIU Nong-xue1,TIAN Yu-xia1, DENG Hong1, GUO Yu-rong1, QIAO Shu-tao2
(1College of Food Engineering and Nutritional Science, Shaanxi Normal University, Xi’an 710062; 2College of Mechanical Instrumental Engineering, Xi’an University of Technology, Xi’an 710048)
冰水浴中冷却。再加入 0.1 ml 0.15%间苯基苯酚溶液， 振荡后，在 5 min 内测定 520 nm 处吸光度值。空白加 入的反应试剂为 0.5%氢氧化钠溶液。测定 520 nm 处 的吸光度值，并从标准曲线中查出相应的含量。半乳 糖醛酸含量计算公式如下： GA=E×N/F×100%
图1 Fig. 1
2
1.2.4 半乳糖醛酸含量测定
将 6 份干样品各取样
测半乳糖醛酸含量。参考 Mollea 的方法[21]，将所得到 的干果胶样品 10 mg 溶于 0.5%硫酸溶液， 沸水浴 1 h， 定容至 100 ml，取 1 ml 加入试管中，然后加入 6 ml 0.0125 mol·L-1 的浓硫酸-四硼酸钠溶液，立即放入冰 水浴中。振荡后于沸水浴中加热 5 min，然后再放入
1：烧杯；2：循环泵；3：入口阀；4：入口压力表；5：膜组件；6：回 流压力表；7：回流阀；8：出口阀；9：出口压力表 1: Beaker; 2: Recycle pump; 3: Inlet valve; 4: Inlet pressure gauge; 5: Membrane module; 6: Backflow pressure gauge; 7: Backflow valve; 8: Outlet valve; 9: Outlet pressure gauge
泛存在于绿色植物中与纤维一起具有结合植物组织的 作用[1]，分子结构十分复杂，通常认为其基本结构是 半乳糖醛酸， 以 α-D-(1-4)-糖苷键聚合形成的聚半乳糖 分子中还含有中性多糖侧链： D-半乳糖、 醛酸聚糖[2-3]， L-鼠李糖和 L-阿拉伯糖
[4-5]
。 果胶作为天然的食品功能
因子添加到食品中，不仅可以起到稳定剂、乳化剂、
Abstract: 【Objective】 Separation conditions of ultrafiltration for apple pectin were investigated. The relationship between different molecular weights of apple pectin and their structures and properties were also determined. 【Method】 Five ultrafiltration membranes in different molecular weight cut-off were applied to isolate apple pectin. FT-IR and GC were developed to determine the structures and monosaccharide composition of apple pectin with different molecular weights. 【Result】 Under ultrafiltration conditions of temperature 50℃, pressure 0.08 MPa and concentration 1 g·L-1, six kinds of pectins with different molecular weights were obtained. Meanwhile, molecular weight of pectin was related to its physicochemical properties. The larger the molecular weight of pectin was, the more its galacturonic acid content and degree of esterification and gelatination were. In addition, ultrafiltration contributed to the decolouring of pectin extract. 【Conclusion】 Ultrafiltration could isolate apple pectin well and it could be a new method of purification, separation and development for apple pectin. Key words: apple pectin; ultrafiltration membrane; FT-IR; GC
超滤系统装置图 Sketch of the ultrafiltration process
10 期
仇农学等：超滤法分离苹果果胶及其理化性质
3611
式中，GA—果胶半乳糖醛酸含量（%）；E—从标准 曲线中查得的半乳糖醛酸浓度（µg·ml ）；N—稀释 倍数；F—果胶样品质量（g）。 1.2.5 果胶酯化度测定 将 6 份干样品各取样分别 测果胶酯化度。参考 Pinheiro 的方法
透过液体积 超滤时间 × 有效膜面积
，效果很好。【本研究切入点】但
是，将超滤用于分级分离苹果果胶，并研究不同相对 分子质量级苹果果胶分离条件和相关理化性质，尚未 见报道。【拟解决的关键问题】因此，有必要研究苹 果果胶分级分离的条件以及相关理化性质，为以后深 度开发苹果果胶提供依据。
1
材料与方法
苹果渣由陕西恒兴果汁饮料有限公司果渣厂提
收稿日期：2009-02-18；接受日期：2009-06-24 基金项目：农业部现代苹果产业体系（nycytx-08） 、陕西师范大学优秀科技预研项目（200802020） 作者简介：田玉霞（1985－） ，女，新疆伊犁人，硕士研究生，研究方向为食品质量过程控制。E-mail：tianyuxia@。通信作者仇农学 （1945－） ，男，陕西富平人，教授，研究方向为食品分离技术和现代果汁加工技术。Tel：029-85310517；Fax：029-85310516；E-mail： nongxueq@
中国农业科学 2009,42(10):3609-3616 Scientia Agricultura Sinica
doi: 10.3864/j.issn.0578-1752.2009.10.028
超滤法分离苹果果胶及其理化性质
仇农学 ，田玉霞 ，邓 红 ，郭玉蓉 ，乔书涛
1 1 1 1 2
（1 陕西师范大学食品工程与营养科学学院，西安 710062；2 西安理工大学机械与精密仪器工程学院，西安 710048）
3610中ຫໍສະໝຸດ 国农业科
学
42 卷
胶质量更好。韩国学者[15]用错流微滤纯化芒果果胶， 果胶纯度得到了大幅度提高，同时减少了 3/4 的酒精 用量。国内已将超滤用于纯化浓缩果胶液[16-17]，分级 分离各种多糖
[18-19]
器有限公司；LGJ-10 型冷冻干燥机，巩义市予华仪器 有限责任公司。 1.2 试验方法 1.2.1 果胶提取液制备 将苹果渣用 80～90℃水煮 10 min，除去其中残留的果胶酶，防止果胶水解，再 用 30℃的温水反复漂洗，洗去其中的糖苷、色素等， 70℃烘干、粉碎，过 60 目筛，干燥保存待用。根据 称取苹果渣 90 g， 按 1﹕15 （w/v） Constenla[20]的方法， 加入 0.1 mol·L-1 HCl 溶液，65℃水浴搅拌提取 2 h，趁 热过滤后再用 90 ml 蒸馏水洗涤残渣，合并滤液，浓 缩后加 3 倍乙醇沉淀过夜，滤出果胶，冻干，然后用 水溶解，过 0.45 µm 微孔滤膜，得到果胶提取液。 1.2.2 果胶提取液超滤法分离 先测定超滤膜跨膜 压差、料液温度、料液浓度与膜通量的关系，得出合 适的操作条件。根据所得条件，首先组装好 MWCO 为 30 万的膜组件， 将烧杯中的果胶提取液经循环泵分 离。 超滤分离后的透过液从膜组件外侧的出口端流出， 得到相对分子质量小于 30 万的果胶溶液； 截流液返回 烧杯中再次循环超滤，最终收集截流液，得到相对分 子质量大于 30 万的果胶样品液。 将相对分子质量小于 30 万的果胶溶液经 MWCO 为 10 万的超滤膜处理， 可 得到相对分子质量为 10 万～30 万的果胶样品液。同 理，依次用 MWCO 为 3 万、1 万、5000 的超滤膜组 件，可得到相对分子质量为 3 万～10 万、1 万～3 万、 5 000～1 万、5 000 以下的果胶样品液。这样，果胶提 取液按相对分子质量大小被分为 6 份样品液，用旋转 蒸发仪在 50℃下浓缩各样品液，真空干燥得到样品。 1.2.3 膜通量的测定 膜通量（L·m-2·h-1）=
