4. 一个焦距为10cm的凸透镜，当物体从离透镜40cm处逐渐移 到离透镜15cm处的过程中，下列说法正确的是（ B ） A 像逐渐变小，像距逐渐变小 B C D 像逐渐变大，像距逐渐变大 像逐渐变大小，像距先变小后变大 像逐渐变大，像距逐渐变小
5.老奶奶用放大镜看报纸时,为了看到更大的清晰的像,应保持 ( A ) A.报纸与眼睛不动,放大镜离报纸远一些 B.报纸与眼睛不动,放大镜离报纸近一些 C.报纸与放大镜不动,眼睛离报纸近一些 D.报纸与放大镜不动,眼睛离报纸远一些
· F
O
·
· F
· F
O
·
· F
· F
O
·
· F
· F
O
·
· F
作图研究
利用通过凸透镜的三条特殊光线
F
F
f u>2f f<v<2f 倒立缩小实像
F
F
f u=2f v=2f 倒立等大实像
F
F
f f<u<2f v>2f 倒立放大实像
F
F
f u=f 不成像
F
F
f u<f 倒立放大虚像
例1：如图所示，保持凸透镜的位置不变，先后把烛焰放 在 a、b、c、d、e各点，并分别调整光屏的位置。则： 1、把烛焰放在 点，屏上出现的像最大； 把烛焰放在 点，屏上出现的像最小。
17.物体经凸透镜所成的像，无法显示在光屏上的是( D ) A 倒立的像 B 放大的像 C 缩小的像 D.正立的像
18. 放大镜接近细小的指纹，可以观察到指纹的 、 的 ___像，用放大镜看窗外较远处的树，可以看到树的 、____ 的实像（填“倒立”或“正立”，“放大”或“缩小”）。
19.已知凸透镜的焦距为15cm， （1）点燃的蜡烛放在距凸透镜40cm处，则烛焰在光屏上成的是 倒立、缩小的实 像；_______ 照相机 就是这种成像特点的应用 _______________ （2）当蜡烛距凸透镜为20cm时，烛焰在光屏上成的是 倒立、放大的实 像，像距为_________cm 大于30 _________________ 投影仪 就是这种成像特点的应用 ___________ （3）当蜡烛距凸透镜为10cm时，烛焰通过凸透镜成的是 ____________________ 像。这种成像特点的应用是_________ 正立、放大、虚 放大镜 。
ab
c d
14.用凸透镜成像时，下列说法正确（ C A.成实像时，物体离凸透镜越远，像越大 B.成虚像时，物体离凸透镜越近，像越大 C.实像总是倒立的，虚像总是正立的 D.实像和虚像都可能是放大或缩小的
f ２f
）
15.一物体通过凸透镜成一倒立等大的实像，物和像相距48cm， B ） 则该凸透镜的焦距（ A.小于12cm B.等于12cm C.大于12cm D.等于24cm 16.如图所示，将物体放在凸透镜的左侧，离透镜距离为30cm时， 在透镜右侧恰好能得到一个等大倒立的实像．如果将物体再向 左移动10cm，则可以得到一个（ C ） A.放大的实像 B.放大的虚像 C.缩小的实像 D.缩小的虚像
现象： 同一个凸透镜能成各种不同的像。
提出问题：
凸透镜能成哪几种不同的像？ 其中有着怎样的规律？
猜想假设： 与物距有关
探究凸透镜成像的规律
实验目的： 探究凸透镜成像规律 实验器材: 蜡烛、凸透镜、光屏、光具座等
思考：
成功地找到像后，你应该收集什么样的证据？
像的性质、物距u、像距v
实验器材
点燃的蜡 烛
（4）若在实验中发现屏上成的像偏右偏下，为了使像呈现在屏 的中央，应该怎样调整光屏？若保持光屏不动，应该怎样调节 蜡烛的位置？
21、小明做“探究凸透镜成像规律”的实验，所用凸透镜焦距为 10cm．实验过程中，如图所示，光屏上可得一个清晰的像，这个 像是 (选填“倒立”或“正立”)， (选填“放 大”、“等大”或“缩小”)的实像．生活中 就是利 用这个原理制成的．图中若固定凸透镜，将蜡烛移到30 cm刻线 处，再向 (选填“左”或“右”)移动光屏到适当位置，又 可在屏上得到一个清晰的像．
6.在研究凸透镜成像实验中，当烛焰离凸透镜的距离小于焦 距时，眼睛通过透镜观察到的虚像可能是图中的 （ B ）
7. 在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏 处于如图所示的位置时，恰能在光屏上得到一个清晰的像。利 用这一成像原理可以制成（ B ） A、照相机 B、幻灯机 C、放大镜 D、潜望镜
20、在“研究凸透镜成像规律的实验中”： （1）在实验时，应先调节烛焰、凸透镜、光屏的中心大致 在 ，其目的是为了 。 （2）当蜡烛在凸透镜左侧距凸透镜20cm的时候，在光屏上得到 一个倒立等大的实像，则凸透镜的焦距是 cm；当蜡烛再 向凸透镜靠近5cm时，所成的像的性质是 、 、 ，利 用此原理制成了 。 （3） 若实验过程中，无论怎样移动 光屏，屏上始终不 会出现清晰的像， 可能的原因有：
(4)保持蜡烛位置不动，把凸透镜从距蜡烛1倍焦距处向蜡烛移动2cm， 可以从 光屏一侧 （填“光屏一侧”或“光屏另一侧”）通过凸透镜 观察到烛焰正立、 放 大 的虚像, 放 大 镜 就是利用了这一成像规律。
巩固练习
1.市场上出售的“人参酒”,在酒中浸着一根人参,你从瓶的一 侧所看到的人参是 ( D ) A．缩小的人参 B．等大的人参 C．放大的实像 D．放大的虚像 2. 一束平行光对着凸透镜照射时，在凸透镜的另一侧距离透 镜中心10cm的地方出现一个小亮点，那么把点燃的蜡烛放在距 离凸透镜中心15cm的地方，则在光屏上可以得到一个（ A ） A 倒立放大的实像 B 倒立缩小的实像 C 正立放大的虚像 D 正立缩小的实像 3 .物体放在焦距为16cm的凸透镜的主光轴上，在透镜的另 一侧光屏上得到一个缩小的像，则该物体离凸透镜的距离可 能是（ D ） A 10cm B 20cm C 30cm D 40cm
a bc
de
F
F
f
2、把烛焰放在 距凸透镜最远。 3、把烛焰放在
2f c d e
点，屏上出现清晰的像时，屏
点，屏上不会出现像。
例2： 在利用蜡烛研究凸透镜成像的实验中凸透镜的焦距 是10cm，点燃的蜡烛放在距凸透镜15cm处，在凸透镜另一侧 的光屏上观察到了蜡烛清晰的像，这个像一定是（ A ） A 倒立放大的实像 C 正立放大的实像 B 倒立缩小的实像 D 正立放大的虚像
小孔成像原理
平面镜成像原理
倒立实像 能在光屏上呈现
正立等大虚像 不能在光屏上呈现
实像：
由实际光线会聚而成，能在光 屏上呈现的像。
虚像：
能被看见，但不是实际光线会 聚而成，不能在光屏上呈现的像。
学生活动
用凸透镜观察书上的字，并逐步远离， 你看到了什么？
一开始字是放大的，正立的；随 着凸透镜与书本距离的增大，字 颠倒过来了
u＝2f
f＜u＜2f u＝ f u＜ f
倒立
倒立 正立
等大
放大 放大
实像
实像 虚像
v＝2f
v＞2f
不成像、得到一束平行光
镜头(凸透镜)
像
照相机能成倒立 的、缩小的实像。
( )
镜 头 凸 透 镜
屏幕
像 投影仪
投影片 （物）
投影片上的图案 通过凸透镜形成一个 放大的、倒立的实像.
( )
放大镜就是凸 透镜,能成放大的、正 立的虚像。
同学们自己动手找一个清晰的像给老师和 其他同学看！并读出相应的物距和像距。 实验再探、收集数据
实验感悟：
实验时应怎样放置器材？
(1)在光具座上依次放上：_________________。 (2)调节烛焰、光屏的____，使它们的____大致在凸透 镜的主光轴上。 使烛焰的像成在光屏的中央
实验探究、收集数据
①光屏上仍能成物体完整的像； ②像跟原来相比要暗些。
3、若一同学做实验时，发现烛焰成的像在光屏上的位置偏高， 想要使烛焰成像在光屏的中心应如何调节？ （1）光屏向上调节 （2）蜡烛向上调节 （3）凸透镜向下调节 4、若在凸透镜上有一小虫，所成像的情况有变化吗？（像 上有小虫吗） 像上没有小虫！
若在凸透镜上有一污点，所成像的情况有变化吗？（像上 有污点吗） 像上没有污点！
①烛焰、凸透镜、光屏的中心不在同一高度； ②物距小于一倍焦距，成的是虚像； ③物距等于一倍焦距不成像。 ④像距太大，无法在光具座上找到像。
2. 在做 “ 凸透镜成像规律 ”的实验 时 , 某同学 用一张不透 明纸将凸透镜的上半部分遮住，请分析光屏上还能呈现 物体的完整的像吗？像与原来比较有什么变化吗？
1
f =10 cm
像的性质 实验次数 物距u/cm 像距v/cm 倒立、缩 小的 实像 2 3 4 1 2 3 4
倒立、放 大的 实像
物距（u ）
一束平行光
像的性质 倒立或 正立 放大或 实像或 缩小 虚像 实像点
应用 像距（ v ） V=f f＜v＜2f
测凸透镜焦 距
u＞2f
倒立
缩小
实像
照相机 投影仪 放大镜
8．把高2 cm的发光棒立于焦距为5 cm的凸透镜前，在凸透镜后的 光屏上成了4 cm高的像，物体离凸透镜的距离可能是( A ) A ．7.5 cm B．12.5 cm C．4.5 cm D． 10 cm
9.如图所示，把一只点燃的蜡烛放在距离凸透镜2倍焦距以外的 地方，在透镜的另一侧调节光屏位置可找到一个清晰的像。这个 像是下图中的（ B ）
例4：在做“探究凸透镜成像规律”的实验中：
（1）将凸透镜正对太阳光，在透镜的另一侧移动光屏在距透镜10cm处，光屏 上呈现出一个最小、最亮的光斑，则此凸透镜的焦距约是 10 cm. （2）小莉同学做实验时，发现烛焰在光屏上的像偏高，如图所示。若要使烛 焰成像在光屏中心，只调节光屏，应将光屏向 上 填“上”或“下”）调 节。 （3）若将烛焰移至距凸透镜15cm处，移动光屏，使烛焰在光屏上得到倒 立、放大 、清晰的 实 像。
合集下载
苏科版八年级上册物理 第四章 第三节 凸透镜成像的规律 课件(共30张PPT)
实验中将蜡烛和透镜的位置固定好后，无论怎样移动 光屏都得不到像，原因可能有哪些？
合作互学、交流助学
实验中有关问题
实验中，蜡烛烧短了，则火焰的像会哪儿移动？ 在观察屏上的像时，如果忽然有风把蜡烛的火焰吹向 左边，那么屏上的像向什么方向飘动？
实验中，将凸透镜用纸挡住一半，还能成像吗？成像 的情况有何不同？
合作互学、交流助学
凸透镜成像的规律
像的性质
物距（u）
像距（v）
倒立或正立 放大或缩小 实像或虚像
u＞2f
倒立
u =2f
倒立
f＜u＜2f
倒立
缩小 等大 放大
实像 实像 实像
f＜v＜2f (物像异侧)
v=2f (物像异侧)
v＞2f (物像异侧)
u＜f
正立
放大
虚像
物像同侧
合作互学、交流助学
例1 有一物体放在凸透镜前，此时在距透镜20cm光屏上
放大镜 思考：老奶奶用放大镜看报纸，为了看到更大的清晰 的像，她应该如何调节？
保持报纸与眼睛不动，放大镜离报纸远一些
三、凸透镜成像的规律 第3课时
合作互学、交流助学
实验中有关问题
组装器材时，自左向右依次放置蜡烛、凸透镜和 光屏，这个顺序可以改变吗？为什么？
器材依次放置好后，调整三者的高度，使烛焰和光屏 的中心大致在同一高度（或使烛焰和光屏的中心位于 凸透镜的主光轴上），目的是什么？
例6 使用投影仪时，投影片到镜头的距离为10cm， 屏幕上得到一个放大的像，若投影片距离镜头为4cm 时，屏幕上将( B ) Ａ.得到正立、缩小的像 Ｂ．得到正立、放大的像 Ｃ.得到一个小的光斑 Ｄ．不能在光屏上看到像
例2 如图所示是透射式投影仪的原理图。
合作互学、交流助学
实验中有关问题
实验中，蜡烛烧短了，则火焰的像会哪儿移动？ 在观察屏上的像时，如果忽然有风把蜡烛的火焰吹向 左边，那么屏上的像向什么方向飘动？
实验中，将凸透镜用纸挡住一半，还能成像吗？成像 的情况有何不同？
合作互学、交流助学
凸透镜成像的规律
像的性质
物距（u）
像距（v）
倒立或正立 放大或缩小 实像或虚像
u＞2f
倒立
u =2f
倒立
f＜u＜2f
倒立
缩小 等大 放大
实像 实像 实像
f＜v＜2f (物像异侧)
v=2f (物像异侧)
v＞2f (物像异侧)
u＜f
正立
放大
虚像
物像同侧
合作互学、交流助学
例1 有一物体放在凸透镜前，此时在距透镜20cm光屏上
放大镜 思考：老奶奶用放大镜看报纸，为了看到更大的清晰 的像，她应该如何调节？
保持报纸与眼睛不动，放大镜离报纸远一些
三、凸透镜成像的规律 第3课时
合作互学、交流助学
实验中有关问题
组装器材时，自左向右依次放置蜡烛、凸透镜和 光屏，这个顺序可以改变吗？为什么？
器材依次放置好后，调整三者的高度，使烛焰和光屏 的中心大致在同一高度（或使烛焰和光屏的中心位于 凸透镜的主光轴上），目的是什么？
例6 使用投影仪时，投影片到镜头的距离为10cm， 屏幕上得到一个放大的像，若投影片距离镜头为4cm 时，屏幕上将( B ) Ａ.得到正立、缩小的像 Ｂ．得到正立、放大的像 Ｃ.得到一个小的光斑 Ｄ．不能在光屏上看到像
例2 如图所示是透射式投影仪的原理图。
_苏科版 八年级物理上册 4.3凸透镜成像的规律 课件(20张ppt)
不成像
正立放大的虚像
应用 照相机 测焦距 投影仪
放大镜
凸透镜的成像规律总结
一倍焦距分虚实；二倍焦距分大小; 实像总是异侧倒；虚像总是同侧正； 物近像远像变大；物远像近像变小； 像的大小像距定；像儿跟着物体跑.
焦点是实像和虚像的分界点. 二倍焦距是缩小像和放大像的分界点.
反馈练习：
1.在利用蜡烛研究凸透镜成像的实验中凸透镜的焦距是10cm,点 燃的蜡烛放在距凸透镜15cm处,在凸透镜另一侧的光屏上观察到
反馈练习：
4.如图所示,保持凸透镜的位置不变,先后把烛焰放在a、b、c、
d、e各点，并分别调整光屏的位置。则：
(1)把烛焰放在
点，屏上出现的像最大；
(2)把烛焰放在
点，屏上出现的像最小。
反馈练习：
5.当成实像时,如用手挡住透镜的上半部,猜一猜,光屏上还能不 能成完整的像？可能有什么变化？ 能成完整的像,像变暗了.
凸透镜既能成正立放大的像,也能成倒立缩小的像.
凸透镜成像有几种情况？ 和什么有关？
[活动]:探究凸透镜成像的规律
实验步骤： ①调整实验器材,使烛 焰、凸透镜、光屏的中 心大致在同一高度. ②调整物距,观察光屏 上成像的情况,记录物 距和像距以及像的性质.
物距(u):物体到透镜的距离. 像距(v):像到透镜的距离.
情况是怎样的？ 倒立缩小的实像
解析：由第一次成倒立放大的实像可知：f<u<2f，即f<30cm<2f， 解得：15cm<f<30cm，当物距为65cm，u>2f.所以成倒立缩小的实像.
作业：完成课时作业本相应习题. 要求：字迹工整，表述科学.
16cm
反馈练习：
3.在探究凸透镜成像实验中,当物距为20厘米时,得到一个倒立缩
新苏科版八年级物理上册课件%3A4.3探究凸透镜成像的规律 (共33张PPT).ppt
物距与焦 像距 距的关系 v/(cm)
u>2f U=2f
f<U<2f
U=f
U<f
像的性质
应用
物距与焦 像距
像的性质
距的关系 v/(cm)
u>2f f<V<2f 倒立缩小的实象
U=2f V=2f 倒立等大的实象
f<U<2f v>2f 倒立放大的实象
U=f
不成像（折射后
成为平行光）
U<f 物像同 正立放大的虚象 侧
小试牛刀:
（1）f=20cm u=30cm 成什么像?像距范围? （2）f=15cm u=40cm 成什么像?像距范围?
（3）f=10cm u=6cm 成什么像?像距范围?
（4）在光具座上，光源对准零刻度线，焦 距为15cm的凸透镜放在30cm的刻度上，则 光屏在什么位置可以看到怎样的像？若将透 镜移至20cm处，则光屏在什么范围内可以 找到像？
分析与论证
像的情况
等大、倒立 的实像
缩小、倒立 的实像
放大、倒立 的实像
放大、正立 的虚像
物距（u） u=2f u>2f
f<u<2f u<f
像距（v） v=2f f<v<2f v>2f
凸透镜成像规律
物近像远像变大,物远像近像变小
拓展延伸
•物体上升，像的运动情况如何？
像下降
•物体向透镜靠拢，像的情况如何？
当物距 小于 1 倍 焦距时,成正立、 放大的 虚 (实/虚)像.
物距
像距v
像的性质
应用
u>2f U=2f f<U<2f U=f
U<f
苏科版物理八年级上册4.3 凸透镜成像的规律 (共34张PPT)
焦＿点＿到透镜光心的距离简称为焦距（f）
能在光屏上呈现的像,是实际光线会聚 而成的叫实像
猜想与假设： 凸透镜能成哪些类型的像？
正立、放大的像 倒立、缩小的像
倒立、放大的像
凸透镜成像的性质可能与那些因素有关？ 1、凸透镜焦距 2、物体到凸透镜距离
准备实验
1、要探究凸透镜的成像规律需要哪 些器材？
凸透镜、蜡烛、光屏、光刻具度座尺
2021/7/31
F F
f
• 一个凸透镜的焦距是5 cm，当物体位于透
镜前7 cm处，在透镜另一侧可以得到（B）
• A.
B.倒立放大的实像
• C.
D.正立缩小的虚像
• 一平行光正对着凸透镜照射，在离透镜 10 cm处的光屏上得到一个最小最亮点， 那么当物体位于透镜前25 cm处，在透
镜另一侧可以得到（ A ）
4.当烛焰在光屏上成倒立、缩小的像时， 测量并记录这时的物距和像距。
5.当烛焰在光屏上成倒立、放大的像时，测 量并记录这时的物距和像距。
收集证据
f＝10cm
像的性质 实验次数 物距u/cm
倒立、缩
1
小的像
2
倒立、放
1
大的像
2
像距v/cm
猜科想学6一发.通下现过,在不我何们都种测是情得靠况的实下几可验组以归数得纳据到得,你等来是大的否的,可像理以?科 学论家研通究过也理是论很和重实验要的的研,它究能指使出科,当学物家距是提焦 距出的正2确倍的时,猜像想和物,指等导大实.请验你和用对实实验验验证的一结下 这果个进条行件科是学否论正证确.像距是多少?像是正立,还
• 11、一个好的教师，是一个懂得心理学和教育学的人。2021/7/312021/7/312021/7/31Jul-2131-Jul-21
能在光屏上呈现的像,是实际光线会聚 而成的叫实像
猜想与假设： 凸透镜能成哪些类型的像？
正立、放大的像 倒立、缩小的像
倒立、放大的像
凸透镜成像的性质可能与那些因素有关？ 1、凸透镜焦距 2、物体到凸透镜距离
准备实验
1、要探究凸透镜的成像规律需要哪 些器材？
凸透镜、蜡烛、光屏、光刻具度座尺
2021/7/31
F F
f
• 一个凸透镜的焦距是5 cm，当物体位于透
镜前7 cm处，在透镜另一侧可以得到（B）
• A.
B.倒立放大的实像
• C.
D.正立缩小的虚像
• 一平行光正对着凸透镜照射，在离透镜 10 cm处的光屏上得到一个最小最亮点， 那么当物体位于透镜前25 cm处，在透
镜另一侧可以得到（ A ）
4.当烛焰在光屏上成倒立、缩小的像时， 测量并记录这时的物距和像距。
5.当烛焰在光屏上成倒立、放大的像时，测 量并记录这时的物距和像距。
收集证据
f＝10cm
像的性质 实验次数 物距u/cm
倒立、缩
1
小的像
2
倒立、放
1
大的像
2
像距v/cm
猜科想学6一发.通下现过,在不我何们都种测是情得靠况的实下几可验组以归数得纳据到得,你等来是大的否的,可像理以?科 学论家研通究过也理是论很和重实验要的的研,它究能指使出科,当学物家距是提焦 距出的正2确倍的时,猜像想和物,指等导大实.请验你和用对实实验验验证的一结下 这果个进条行件科是学否论正证确.像距是多少?像是正立,还
• 11、一个好的教师，是一个懂得心理学和教育学的人。2021/7/312021/7/312021/7/31Jul-2131-Jul-21
最新苏科版物理八年级上册4.3 凸透镜成像的规律 第2课时 投影仪与放大镜课件
4.[2022河南中考]小明用透明塑料盒设计了一个昆虫标本观察器，如图所示.盒底上放标本，盒盖上嵌入一凸透镜.有焦距为 和 的两种凸透镜，为了在盒盖上方附近，通过凸透镜观察到标本正立、放大的像，凸透镜的焦距 与盒高 选择合理的是( )
D
A. B. C. D.
【解析】 为了通过凸透镜观察到标本正立、放大的像，根据凸透镜的成像规律可知，该像一定是虚像，物距应小于凸透镜的焦距.题图中的盒高 是物距，选项A中，物距是凸透镜焦距的2倍，此时成倒立、等大的实像，不符合题意；选项B中，物距大于凸透镜的一倍焦距小于二倍焦距，此时成倒立、放大的实像，不符合题意；选项C中，物距大于凸透镜的二倍焦距，此时成倒立、缩小的实像，不符合题意；选项D中，物距小于凸透镜的焦距，此时成正立、放大的虚像，符合题意.
本题考查凸透镜成像的规律.根据四个选项中给出的数据，明确每个项中物距和焦距的关系，就可以轻松解题.
5.[2023湘西州吉首七中]如图所示，在鉴定文物时，常用放大镜观察文物的细微部分，这时看到的像是__________________（填写成像的特点）.如果在文物上有两条裂纹，其
正立、放大的虚像
远一些
5
【解析】 因放大镜成像时物距小于焦距，所成的像是正立、放大的虚像，而成虚像时物距越小，像距越小，虚像越小，要想使像变大，就要增大物距；无论放大镜的倍数多大，只能放大物体本身，不能改变物体之间的角度.
夹角是 ，要想使看到的像更大些，应该将放大镜离裂纹________（填“近一些”或“远一些”）.放大镜的放大倍数是6，则看到的文物上两条裂纹的夹角是___度.
【解析】 由题图可知，投射灯投射到地面上的是放大的实像，根据凸透镜成像规律可知，此时投影片 到凸透镜的距离在一倍焦距和二倍焦距之间，像在凸透镜另一侧的二倍焦距以外，故B正确.
D
A. B. C. D.
【解析】 为了通过凸透镜观察到标本正立、放大的像，根据凸透镜的成像规律可知，该像一定是虚像，物距应小于凸透镜的焦距.题图中的盒高 是物距，选项A中，物距是凸透镜焦距的2倍，此时成倒立、等大的实像，不符合题意；选项B中，物距大于凸透镜的一倍焦距小于二倍焦距，此时成倒立、放大的实像，不符合题意；选项C中，物距大于凸透镜的二倍焦距，此时成倒立、缩小的实像，不符合题意；选项D中，物距小于凸透镜的焦距，此时成正立、放大的虚像，符合题意.
本题考查凸透镜成像的规律.根据四个选项中给出的数据，明确每个项中物距和焦距的关系，就可以轻松解题.
5.[2023湘西州吉首七中]如图所示，在鉴定文物时，常用放大镜观察文物的细微部分，这时看到的像是__________________（填写成像的特点）.如果在文物上有两条裂纹，其
正立、放大的虚像
远一些
5
【解析】 因放大镜成像时物距小于焦距，所成的像是正立、放大的虚像，而成虚像时物距越小，像距越小，虚像越小，要想使像变大，就要增大物距；无论放大镜的倍数多大，只能放大物体本身，不能改变物体之间的角度.
夹角是 ，要想使看到的像更大些，应该将放大镜离裂纹________（填“近一些”或“远一些”）.放大镜的放大倍数是6，则看到的文物上两条裂纹的夹角是___度.
【解析】 由题图可知，投射灯投射到地面上的是放大的实像，根据凸透镜成像规律可知，此时投影片 到凸透镜的距离在一倍焦距和二倍焦距之间，像在凸透镜另一侧的二倍焦距以外，故B正确.
第三 章第三节《凸透镜成像的规律》教学课件苏科版八年级上册物理配新教材
屏的位置。则：
1、把烛焰放在
点，屏上出现的像最大；
把烛焰放在
点，屏上出现的像最小。
a bc d e
F
F
f
2f
a bc d e
F
F
f
2f
2、把烛焰放在 c 点，屏上出现清楚的像时， 屏距凸透镜最远。
3、把烛焰放在 de 点，屏上不会出现像。
例： 在利用蜡烛研究凸透镜成像的实验中 凸透镜的焦距是10cm，点燃的蜡烛放在距 凸透镜15cm处，在凸透镜另一侧的光屏上 视察到了蜡烛清楚的像，这个像一定是（ ）
第三章 光的折射 透镜

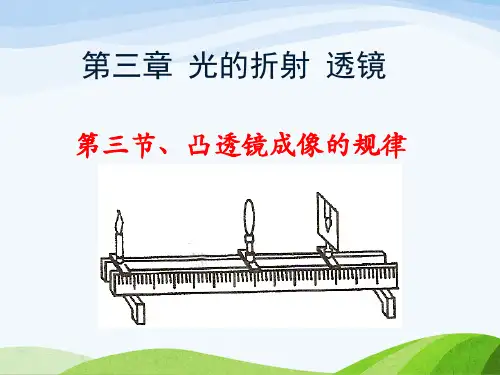

第三节、凸透镜成像的规律
