保护压板投退要点
浅析变电站保护压板投、退的注意事项
浅析变电站保护压板投、退的注意事项介绍了保护压板的分类、功能和工作原理，并以常用的典型保护为例，论述了压板投、退的操作原则，提出变电站运行人员在日常倒闸操作中投、退压板需注意的问题，以防止人为误操作造成保护误动或拒动事故的发生。
标签：保护装置；压板；投退；误操作1引言保护压板操作变电站倒闸操作的主要内容之一，在实际操作中，往往由于运行人员对相关继电保护压板原理、作用不了解，对保护间配合不熟悉，对现场压板标示验收不到位、核对保护定值单不认真等原因，造成误投或漏投保护压板发生保护误动或拒动事故，严重影响电网的安全稳定运行。
2.保护压板的分类2.1按照压板接入保护装置二次回路作用的不同，可分为保护功能压板和出口压板两大类。
出口压板决定了保护动作的结果，根据保护动作出口作用的对象不同，可分为跳闸出口压板和启动压板。
保护功能压板实现了保护装置中某些功能的控制（如主保护、距离保护、零序保护等的投、退）。
跳闸出口压板直接作用于本开关或联跳其他开关，启动压板作为其他保护开入之用。
红色压板属跳闸出口压板；黄色压板属功能压板；白色为备用。
2.2 按照压板与保护装置的内外关系可分为：由保护人员在保护装置中整定的软压板、由运行人员在保护屏上操作的硬压板。
软压板与硬压板组成“与”的关系来决定保护功能的投、退，只有两种压板都投入且控制值整定为投入时，保护功能才起作用，任一项退出，保护功能将退出（保护设计中有硬压板优先功能的除外）。
需投入运行的保护功能其软压板一般由整定人员或厂家设置在投入状态，运行人员只需操作相关的硬压板即可。
2.3按照厂家对被保护设备主、辅保护装置的不同编号可分为：按主保护装置回路编号的相关压板，按辅助保护装置回路编号的压板。
如以1LP为编号的压板属线路主保护相关的压板，以8LP为编号的压板属辅助保护相关压板（失灵保护、过流保护、三相不一致保护）等。
辅助保护适用于特殊运行方式，它的投退是独立于主保护的，如南瑞RCS-931继电保护配属CZX-12R2操作箱，由于永跳I 8LP1、永跳II 8LP2压板属于开关辅助保护开出，正常运行方式下，开关辅助保护配置的过流、三相不一致保护功能退出，固永跳I 8LP1、永跳II 8LP2保护压板在正常运行方式下应退出，对主保护功能没有影响。
保护压板投退分析课件
操作前准备
确保操作人员具备相关资质，熟 悉操作流程和安全规范，了解设
备结构和原理。
安全防护措施
在操作过程中，应佩戴个人防护 用品，如手套、护目镜等，并确 保工作区域安全，无其他危险源。
紧急情况处理
在操作过程中如遇紧急情况，应 立即停止操作，采取必要措施防 止事态扩大，并及时报告相关部
门。
投退操作的规范要求
检查操作工具和设备是否完好，无损 坏或丢失。
确认保护压板的位置正确，无偏移或 松动。
记录操作过程和结果，以便后续分析 和总结。
PART 04
保护压板投退分析案例
案例一：某电厂保护压板投退不当引发的事故
01
02
事故经过
某电厂因保护压板投退不 当，导致主设备损坏，机 组停运。
事故原因
操作人员未按照规定程序 进行投退操作，误投退保 护压板。
确认保护压板的状态， 确保其正常且无损坏。
投退操作的步 骤
01
02
03
04
按照操作手册的指示，打开保 护压板的开关。
使用合适的工具，将保护压板 推入或退出。
在操作过程中，密切关注保护 压板的状态，确保其正常工作。
完成投退操作后，确认保护压 板的位置正确，并关闭开关。
投退操作后的检查
检查保护压板是否正常工作，无异常 声音或异常状态。
异常信号识别
当系统出现异常时，保护装置应 能快速识别异常信号，并根据预 设逻辑进行相应动作。此时，保 护压板应处于正确投入状态。
紧急停运操作
在某些严重异常情况下，为防止 事故扩大，需立即停运相关设备。 此时，应迅速将相关保护压板退 出，解除保护功能。
故障处理时的投退原则
故障定位与隔离

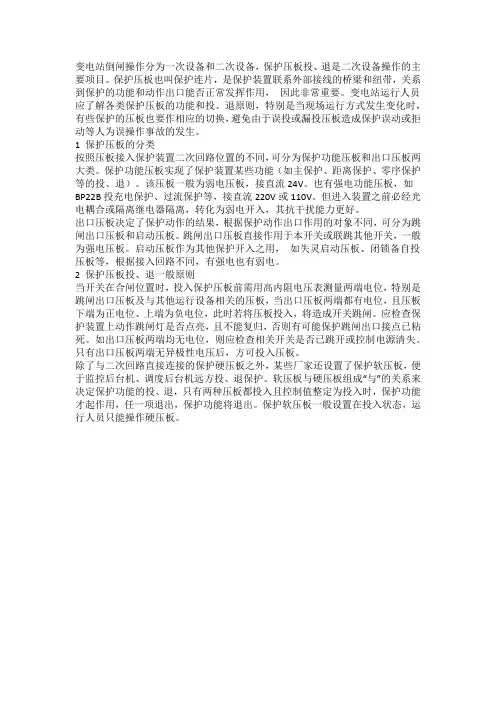

保护压板投退规程
变电站倒闸操作分为一次设备和二次设备，保护压板投、退是二次设备操作的主要项目。
保护压板也叫保护连片，是保护装置联系外部接线的桥梁和纽带，关系到保护的功能和动作出口能否正常发挥作用，因此非常重要。
变电站运行人员应了解各类保护压板的功能和投、退原则，特别是当现场运行方式发生变化时，有些保护的压板也要作相应的切换，避免由于误投或漏投压板造成保护误动或拒动等人为误操作事故的发生。
1 保护压板的分类按照压板接入保护装置二次回路位置的不同，可分为保护功能压板和出口压板两大类。
保护功能压板实现了保护装置某些功能（如主保护、距离保护、零序保护等的投、退）。
该压板一般为弱电压板，接直流24V。
也有强电功能压板，如BP22B投充电保护、过流保护等，接直流220V或110V。
但进入装置之前必经光电耦合或隔离继电器隔离，转化为弱电开入，其抗干扰能力更好。
出口压板决定了保护动作的结果，根据保护动作出口作用的对象不同，可分为跳闸出口压板和启动压板。
跳闸出口压板直接作用于本开关或联跳其他开关，一般为强电压板。
启动压板作为其他保护开入之用，如失灵启动压板、闭锁备自投压板等，根据接入回路不同，有强电也有弱电。
2 保护压板投、退一般原则当开关在合闸位置时，投入保护压板前需用高内阻电压表测量两端电位，特别是跳闸出口压板及与其他运行设备相关的压板，当出口压板两端都有电位，且压板下端为正电位、上端为负电位，此时若将压板投入，将造成开关跳闸。
应检查保护装置上动作跳闸灯是否点亮，且不能复归，否则有可能保护跳闸出口接点已粘死。
如出口压板两端均无电位，则应检查相关开关是否已跳开或控制电源清失。
只有出口压板两端无异极性电压后，方可投入压板。
除了与二次回路直接连接的保护硬压板之外，某些厂家还设置了保护软压板，便于监控后台机、调度后台机远方投、退保护。
软压板与硬压板组成“与”的关系来决定保护功能的投、退，只有两种压板都投入且控制值整定为投入时，保护功能才起作用，任一项退出，保护功能将退出。
保护压板投退注意事项
一、关于跳闸出口压板规律
1、压板上边对地有-55V左右，下边对地有+550V左右：则保护有
出口，此时绝对不能投入压板；
2、压板上边对地有-55V左右，下边对地有0V：则保护没有出
口，此时压板可以投入；
3、压板上边对地有-0V，下边对地有0V，则跳闸回路断线不通；
4、压板上边对地有+55V左右，下边对地有+55V左右：则保护
有出口，且跳闸回路不通（适用于有操作箱例如主开关）
二、关于保护压板规律：
1、许继压板为强电开入型，故即使正常情况下保护压板上下为异
极性电压，对地分别为＋55V及-55V
2、南瑞压板及早期微机保护为弱电开入型，一般是24V的，装置
的里面的电源模块，不接地，所以上下对地没有电压，上下之
间有24V
3.非电量如重瓦斯等其保护是直接出口跳闸的，所以其保护压板
就是直接出口的，而不是开入装置的，故此类保护压板与出口
压板特性一致
三、非常规压板投退建议：
由于各种保护的原理不同，在压板的回路上也有很大的区别，比如一些进口的线路保护的压板分布情况就不一定符合上述规
律，此外与热工联系的压板也比较特殊，比如关主汽门出口压
板，一般设计该回路是属无源压板。
为了投退各种机理不同的
压板即使掌握不了规律也不至出错
所以，可在退出该压板之后，立即测量一下压板两端的电压，做好记录，投入压板时以便参考。
因为退压板一般都在正常情况下，保护也没有动作跳闸等等，这时压板的电压记录下来，再投压板时，对比压板电压只要和退压板时一致，则属正常情况，这时投入压板则不会导致跳闸。
继电保护压板投退记录
六、不准吊装物及下行人。多人操作起重搬运要统一指挥，密切配合。不准超负荷使用机器。 七、不在易燃物品附近吸烟动火，不乱扔垃圾。 八、不在厂内无证驾驶机动车辆，机动车进出车间转弯必须鸣号减速。车辆行驶中严禁爬上跳下。 九、工作时精力集中，不准打闹、赤脚、赤膊、穿拖鞋和高跟鞋。 十、上班时间不准怠工、滋事、脱岗或擅离职守。有事请假经领导批准后方可离开岗位。
继电保护压板投退记录 年月
风电场 务实、求精、团结、开拓 继电保护投退记录 安全生产十项注意事项： 一、工作前穿戴好规定的劳动防护品，检查设备及作业场地，做到安全可靠。 二、不违章作业，并监督制止他人违章作业。 三、不准擅自开动别人操作的机械，电器开关设备。登高作业应戴好安全带、安全帽、并有专人监护、防止坠 落，严禁向下乱抛工具和设备零件。 四、不准随便拆除各种安全防护装置、信号标志、仪表及专指示器等。保持设备齐全有效灵敏可靠。 五、不准随意启动设备。机器设备停机检查或修理时，应切断电源并悬挂警示牌，取牌人应是挂牌人。开机时 发出信号，听到回音确定安全后才能开机。
保护压板
红色压板为跳闸出口压板，黄色压板为功能压板，绿色为备用压板断路器保护压板投退原则1、跳闸出口压板：跳本开关出口压板正常情况下均需投入运行。
2、失灵跳闸压板：失灵跳相连电气设备出口压板正常情况下均需投入运行，只有对应电气设备（如发变组、线路等）停运才将跳该电气设备出口压板退出。
3、重合闸及合闸加速压板：重合闸及合闸加速压板正常情况下均需投入，只有当线路停运时才将合闸加速压板退出。
4、投充电保护：当对空母线或空线路等进行充电时（无负荷），需将充电保护压板投入，正常运行必须将此压板退出，否则会误动。
5、投先重：两开关重合闸顺序，一般边开关先重，中开关后重；边开关投先重压板投入，中开关投先重压板退出。
6、置检修状态：只有当保护装置退出，进行检修试验时才将压板投入。
7、短引线保护：当线路运行或发变组运行时，线路保护和发变组保护能将两断路器间的线路保护进去，由于此时电流潮流方向不同，必须将短引线退出，否则会误动；当线路或发变组停运，但对应两开关运行，此时两开关间线路无保护，必须将短引线投入。
投短引线充电保护压板即为投短引线保护压板，该压板与线路或发变组隔离开关辅助接点并联作为短引线功能投入判据。
线路保护压板投退原则1、重合闸投退说明线路双回运行时，重合闸优先投自适应方式；线路单线运行时，若停运线路RCS931保护有工作，必须报申请，经调度批复后将另一回线路由自适应重回闸切换至常规重合闸；500kV常规重合闸均为单重方式，无三重或综重方式。
投自适应重合闸：将RCS931自适应开入压板、RCS931自适应开出至两开关及MCDH2压板投入，将MCDH2两相故障跳两相压板投入，将对应开关RCS921自适应开入压板投入。
常规重合闸：将上述压板退出，并将对应开关RCS921重合闸选为单重方式。
直跳：当调度下令线路重合闸方式为直跳时，将RCS931、MCDH2直接三跳压板投入，将对应开关RCS921重合闸方式投停用,正常直接三跳压板不投2、931E1）跳闸出口压板：跳线路相关开关出口压板，正常情况下均需投入2）失灵启动压板：作为线路相关开关失灵保护跳闸开入判别，正常情况下均需投入。
变电站保护压板投、退原则
变电站倒闸操作分为一次设备和二次设备，保护压板投、退是二次设备操作的主要项目。
保护压板也叫保护连片，是保护装置联系外部接线的桥梁和纽带，关系到保护的功能和动作出口能否正常发挥作用，因此非常重要。
变电站运行人员应了解各类保护压板的功能和投、退原则，特别是当现场运行方式发生变化时，有些保护的压板也要作相应的切换，避免由于误投或漏投压板造成保护误动或拒动等人为误操作事故的发生。
1保护压板的分类按照压板接入保护装置二次回路位置的不同，可分为保护功能压板和出口压板两大类。
保护功能压板实现了保护装置某些功能（如主保护、距离保护、零序保护等的投、退）。
该压板一般为弱电压板，接直流24V。
也有强电功能压板，如BP22B投充电保护、过流保护等，接直流220V或110V。
但进入装置之前必经光电耦合或隔离继电器隔离，转化为弱电开入，其抗干扰能力更好。
出口压板决定了保护动作的结果，根据保护动作出口作用的对象不同，可分为跳闸出口压板和启动压板。
跳闸出口压板直接作用于本开关或联跳其他开关，一般为强电压板。
启动压板作为其他保护开入之用，如失灵启动压板、闭锁备自投压板等，根据接入回路不同，有强电也有弱电。
2保护压板投、退一般原则当开关在合闸位置时，投入保护压板前需用高内阻电压表测量两端电位，特别是跳闸出口压板及与其他运行设备相关的压板，当出口压板两端都有电位，且压板下端为正电位、上端为负电位，此时若将压板投入，将造成开关跳闸。
应检查保护装置上动作跳闸灯是否点亮，且不能复归，否则有可能保护跳闸出口接点已粘死。
如出口压板两端均无电位，则应检查相关开关是否已跳开或控制电源清失。
只有出口压板两端无异极性电压后，方可投入压板。
除了与二次回路直接连接的保护硬压板之外，某些厂家还设置了保护软压板，便于监控后台机、调度后台机远方投、退保护。
软压板与硬压板组成“与”的关系来决定保护功能的投、退，只有两种压板都投入且控制值整定为投入时，保护功能才起作用，任一项退出，保护功能将退出。
#4发变组保护压板投退说明
#4发变组保护投退说明1.发变组保护A柜压板投退
2.发变组保护B柜压板说明
2.1发变组保护B柜RCS-485B保护装置压板
2.2发变组保护B柜屏后空气开关
3.发变组保护C柜压板说明
3.1发变组保护C柜DGT-801B保护装置弱电24V压板
3.3发变组保护C柜屏前空气开关说明
4.发变组保护D柜压板说明
4.1发变组保护D柜DGT-801C保护装置弱电24V压板
4.2发变组保护D柜DGT-801C保护装置强电110V压板
4.4发变组保护D柜屏后空气开关说明
5.发变组保护E柜压板说明
5.1发变组保护E柜RCS-974AG保护装置压板
说明：
1 投A柜(rcs985G)转子接地保护需将屏后转子电压1、2两空开合上。
正常时投一点接，装置一点接地信号稳定后（装置LCD上会显示“两点接地投入”字样）再投入两点接地压板。
11。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
保护压板投退要点一、常规保护压板投退1.投入退保护压板，应分项填写保护压板的名称和编号，每一套保护装置需投退的保护压板全部填写完毕后，应对所投退保护压板是否正确进行检查。
2.一次设备处于冷备用或检修状态，保护应处于退出状态。
3.双母线进行倒母线操作时，在断开母联开关控制电源前，必须先投入母线互联压板，在合上母联开关控制电源后，再退出母线互联压板。
在互联状态下（即馈路甲、乙刀闸同时合上或投入母线互联压板），应检查母差保护或监控后台“互联灯亮”；每操作一组刀闸，应检查母差保护屏和线路保护屏电压切换正常。
在倒换完母线后应检查“互联灯灭”。
具体检查示例如下：（1）检查**母差保护屏互联灯亮。
（2）检查**母差保护屏互联灯灭。
（3）检查**母差保护屏电压切换正常。
（4）检查**线路保护屏电压切换正常。
4.关于充电保护的投退说明：（1）线路(断路器)保护中有充电功能压板的,在向线路、母线充电,合开关之前应投入,在开关合上且检查充电正常后应立即退出。
（2）为防止误投充电保护，线路充电保护投入前，应检查线路确无电压。
（3）在断路器两侧均已带电，合环操作时，不投充电保护。
（4）向主变（高抗）充电时，各站按保护定值的要求进行投退（保护定值中说明不投或躲不过励磁涌流的不允许投入）。
（5）双母线或单母线分段接线，在用母联（分段）开关向另一组母线充电，或用主变中（低）压侧向母线充电时，应投入充电保护压板，充电正常后，应立即退出。
具体充电方式可根据调令执行。
（6）对于3/2接线和角形接线，合环操作的开关充电保护不投。
5. 关于线路保护的投退说明：（1）对于3/2接线和角形接线方式线路的高频保护，在一次设备运行方式发生改变时，必须根据现场运行方式操作断路器的停信压板，即：在断路器停电，断开控制电源前投入断路器的停信压板，在合上控制电源空开后，必须及时退出。
对于断路器与所带线路同时停电时，不投入去已停电线路的停信压板，只投入去运行线路的停信压板。
（2）沟通三跳压板，根据厂家、保护版本不同，其功能有两种，一是当重合闸装置原因不允许选跳时，由重合闸装置输出GTST节点至保护装置和BDJ串联，连接至操作箱三跳回路。
严格意义上将，沟通三跳压板是“重合闸失效三跳压板，如PSL603GA型装置，这种功能压板，正常时应投入；二是沟通三跳压板是个24V开关量压板，投入后对重合闸装置进行放电闭锁，同时在软件上将沟通三跳回路接通，使任何故障时均发三相跳闸命令，如RCS931A型装置，这种功能压板正常时应退出。
6. 旁路断路器带线路运行时保护投退按下列原则进行：（1）与调度核对旁路保护与被带线路的定值相符。
（2）旁路保护定值的整定必须由保护人员进行，对于微机保护有存储定值功能的，可由运维人员根据保护定值说明改变定值区，调整至对应的被代线路区后打印保存保护定值清单，并与被代线路整定值通知单进行核对，确保无误。
（3）旁路断路器所代线路的高频保护有通道切换功能时，应在旁路断路器和被代线路断路器并列后，退出被代线路相应的高频保护，将通道切换至旁路位置，检查通道正常后，投入旁路高频保护。
线路断路器恢复运行时，应在旁路断路器和被代线路断路器并列后，退出旁路的高频保护，将通道切换至本线位置，检查通道正常后，投入被代线路的高频保护。
（4）旁路断路器所代线路重合闸要求投入时，应在旁路断路器和被代线路断路器并列后，投入旁路重合闸，退出被代线路的重合闸后再继续操作。
线路断路器恢复运行时，应在旁路断路器和被代线路断路器并列后，投入线路重合闸，退出旁路的重合闸后再继续操作。
7.关于主变保护的投退说明：（1）双母线、单母线分段接线的变电站，主变保护有联跳母联（分段）开关的压板，在变压器停电时，必须退出主变保护联跳各侧母联（分段）开关压板，在主变任何一侧停电时，退出主变保护联跳该侧母联（分段）开关压板。
（2）高、中压侧复合电压元件由高、中、低压三侧的复合电压构成“或”逻辑，即只要任意侧TV断线，都将开放高、中压侧后备保护。
一旦此时系统有大的扰动、过负荷等情况，将可能造成高、中压侧后备保护误动；低压侧的复合电压元件取用该侧（或该分支）的复合电压，不取其它侧。
因此，主变各侧电压投入（退出）压板的投退要求如下：正常时，按照主变定值单的要求进行正确投退。
在该侧TV断线时，电压投入压板要及时退出，电压退出压板要及时投入。
当该侧电压恢复正常后，要恢复正常的投退方式。
当倒闸操作可能导致TV断线时（如单母线接线方式PT 单独停电），要提前进行电压投入（退出）压板的相应操作；对于可进行电压互感器二次并列的（如双母线、3/2接线方式PT单独停电），在一次并列运行的前提下先将二次并列，然后断开停电PT的二次快速开关，防止TV断线造成复合电压闭锁过流保护误动。
（3）角形、3/2接线方式，在主变停运，进行主变检修或一侧设备检修，而高压侧开关合环时，除特殊运行情况(如要求主变差动保护投入运行)，均应退出主变全部保护压板。
对于短引线保护不完善的，在元件停电而高压侧开关需要合环时，应根据调度指令投入元件纵联差动保护。
8.关于重合闸的投退说明（1）对于3/2接线方式，若边开关停运时，变电站应按保护压板投退要求及时变更中开关重合闸时间切换压板。
（2）线路停电，对于重合闸的投退要严格按照调令中的注意事项内容执行，无特殊要求时，线路停电前退出重合闸，线路供电后投入重合闸。
要求：先退出重合闸出口压板，再切换重合闸方式选择开关，投入顺序相反。
（3）线路重合闸的退出时，可只退出相应断控装置上的重合闸出口压板，并将重合闸方式切换开关切至停用位置，保护屏上的启动重合闸压板可不退出。
（4）调控远方操作时重合闸根据调度要求执行。
9.整套继电保护装置退出时，应先退出出口压板，再退出功能压板，一般不应断开继电保护装置及其附属二次设备的直流电源。
投入保护时，应先投入功能压板，观察装置无异常后再投入出口压板。
二、智能保护压板投退1. 智能变电站继电保护系统主要包括：合并单元、继电保护装置（含故障录波器）、智能终端、过程层网络、跳合闸二次回路、纵联通道及接口设备等。
站内还配有网络报文记录分析装置等辅助设备。
2.智能变电站合并单元的作用：合并单元用于接收互感器传变后的电压、电流量，并对其进行相关处理，通过光纤将电压、电流的采样值传输至保护、故障录波、测控等二次设备。
合并单元与保护装置之间采用光纤点对点直连。
3.智能变电站智能终端的作用：智能终端主要用于接收保护、测控等二次设备发出的跳合闸GOOSE 报文指令，解析指令后实现对断路器、隔离开关的分合控制；同时将一次设备的状态量（如断路器位置等）上送保护和测控等二次设备。
智能终端与保护、测控采用光纤连接，与一次设备采用电缆连接，可实现常规变电站内断路器操作箱的功能。
4.智能变电站的保护装置的作用：智能变电站保护装置与传统站保护的作用相同，由于新增了合并单元和智能终端等智能二次设备，故保护相关回路的实现方式与传统站存在差异。
保护装置与合并单元、智能终端之间采用光纤点对点连接，与其他保护、测控装置之间采用光纤网络连接。
5.智能变电站的过程层网络的作用：智能变电站的过程层设备主要有合并单元、智能终端，间隔层设备主要包含保护装置等二次设备。
过程层网络（SV 网、GOOSE 网）由过程层设备、间隔层设备、过程层交换机及光纤构成，实现过程层与间隔层设备之间、间隔层与间隔层设备之间的信息交互。
6.智能变电站保护装置的压板的设置：1.保护装置设有“检修硬压板”、“GOOSE 接收软压板”、“GOOSE 发送软压板”、“SV 软压板”和“保护功能软压板”等五类压板。
智能终端设有“检修硬压板”、“跳合闸出口硬压板”等两类压板；此外，实现变压器（电抗器）非电量保护功能的智能终端还装设了“非电量保护功能硬压板”。
合并单元仅装设有“检修硬压板”。
7.智能变电站硬压板功能：检修硬压板：该压板投入后，装置为检修状态，此时装置所发报文中的“Test 位”置“1”。
装置处于“投入”或“信号”状态时，该压板应退出。
跳合闸出口硬压板：该压板安装于智能终端与断路器之间的电气回路中，压板退出时，智能终端失去对断路器的跳合闸控制。
装置处于“投入”状态时，该压板应投入。
非电量保护功能硬压板：负责控制本体重瓦斯、有载重瓦斯等非电量保护跳闸功能的投退。
该压板投入后非电量保护同时发出信号和跳闸指令；压板退出时，保护仅发信号。
8.智能变电站软压板功能：GOOSE 接收软压板:负责控制接收来自其他智能装置的GOOSE信号，同时监视GOOSE链路的状态。
退出时，装置不处理其他装置发送来的相应GOOSE信号。
该类压板应根据现场运行实际进行投退。
GOOSE发送软压板:负责控制本装置向其他智能装置发送GOOSE信号。
退出时，不向其他装置发送相应的GOOSE信号，即该软压板控制的保护指令不出口。
该类压板应根据现场运行实际进行投退。
SV软压板：负责控制接收来自合并单元的采样值信息，同时监视采样链路的状态。
该类压板应根据现场运行实际进行投退。
SV软压板投入后，对应的合并单元采样值参与保护逻辑运算；对应的采样链路发生异常时，保护装置将闭锁相应保护功能。
例如：电压采样链路异常时，将闭锁与电压采样值相关的过电压、距离等保护功能；电流采样链路异常时，将闭锁与电流采样相关的电流差动、零序电流、距离等功能。
SV 软压板退出后，对应的合并单元采样值不参与保护逻辑运算；对应的采样链路异常不影响保护运行。
保护功能软压板：负责装置相应保护功能的投退。
9.智能变继电保护装置的状态及定义：（1）继电保护装置有投入、退出和信号三种状态。
（2）投入状态是指装置交流采样输入回路及直流回路正常，装置SV 软压板投入、主保护及后备保护功能软压板投入，跳闸、启动失灵、重合闸等GOOSE 接收及发送软压板投入，检修硬压板退出。
（3）退出状态是指装置交流采样输入回路及直流回路正常，装置SV 软压板退出、主保护及后备保护功能软压板退出，跳闸、启动失灵、重合闸等GOOSE 接收及发送软压板退出，检修硬压板投入。
（4）信号状态是指装置交流采样输入回路及直流回路正常，装置SV 软压板投入、主保护及后备保护功能软压板投入，跳闸、启动失灵、重合闸等GOOSE 发送软压板退出，检修硬压板退出。
当装置需要进行试运行观察时，一般投信号状态。
10.智能终端的状态及定义：有投入和退出两种状态。
投入状态是指装置直流回路正常，跳合闸出口硬压板投入，检修硬压板退出。
退出状态是指装置直流回路正常，跳合闸出口硬压板退出，检修硬压板投入。
11.合并单元的状态及定义：合并单元有投入和退出两种状态。
投入状态是指装置交流采样、直流回路正常，检修硬压板退出。
退出状态是指装置交流采样、直流回路正常，检修硬压板投入。
