变电站保护压板投、退原则
主变保护校验时联跳压板的投退原则分析
主变保护校验时联跳压板的投退原则分析张李奇，黄红飞，汤向华，沈 鑫，季铭言，万家彬(国网江苏省电力有限公司海门供电分公司，江苏 南通 226100)Analysis on On/Off Pririciple of the Protecting Plate of the Joint Trip CircuitDuring the Transformer Protection CheckZHANG Liqi, HUANG Hongfei, TANG Xianghua, SHEN Xin, JI Mingyan, WAN Jiabin(Haimen Power Supply Company, Nantong 226100)〔摘 要〕 联跳回路可以将继电保护所保护的设备自身以外的开关跳开，在缩短停电距离等方面的作用至关重要。
变电站主变保护校验时，联跳回路与正常运行时的功能有很大不同，相关压板的正确投退关系到电网运行的可靠性。
分析了单母线分段和内桥接线两种接线方式下主变保护校验时的联跳回路投退原则。
分析了在主变校验时，考虑低压侧接入小电源线后，联跳回路压板的投退原则，阐明了联跳回路压板正确投退的必要性。
〔关键词〕 倒闸操作保护检验；联跳压板；运行方式Abstract :The joint trip circuit can trip the switches other than the equipment protected by the relay protection, which is very important to shorten the power failure distance. When the main transformer protection verification is performed in a substation, the function of the joint trip circuit is very different from that during normal operation. The correct switching of the relevant pressure plate is related to the reliability of the grid operation. This paper analyzes the on/off principle of the joint jumper circuit of the main transformer protection check under two connection modes of single bus section and internal bridge line. In the main transformer verification, including the principle that the low-voltage side is connected to the small power line, the principle of the joint trip circuit board is put back and forth, and the necessity of the correct jumper circuit board is explained.Key words :switching operation; combined jump circuit; operation mode 中图分类号:TM631 文献标识码:A 文章编号:1008-6226 (2021) 02-0023-04和电网的安全。
浅析变电站保护压板投、退的注意事项
浅析变电站保护压板投、退的注意事项介绍了保护压板的分类、功能和工作原理，并以常用的典型保护为例，论述了压板投、退的操作原则，提出变电站运行人员在日常倒闸操作中投、退压板需注意的问题，以防止人为误操作造成保护误动或拒动事故的发生。
标签：保护装置；压板；投退；误操作1引言保护压板操作变电站倒闸操作的主要内容之一，在实际操作中，往往由于运行人员对相关继电保护压板原理、作用不了解，对保护间配合不熟悉，对现场压板标示验收不到位、核对保护定值单不认真等原因，造成误投或漏投保护压板发生保护误动或拒动事故，严重影响电网的安全稳定运行。
2.保护压板的分类2.1按照压板接入保护装置二次回路作用的不同，可分为保护功能压板和出口压板两大类。
出口压板决定了保护动作的结果，根据保护动作出口作用的对象不同，可分为跳闸出口压板和启动压板。
保护功能压板实现了保护装置中某些功能的控制（如主保护、距离保护、零序保护等的投、退）。
跳闸出口压板直接作用于本开关或联跳其他开关，启动压板作为其他保护开入之用。
红色压板属跳闸出口压板；黄色压板属功能压板；白色为备用。
2.2 按照压板与保护装置的内外关系可分为：由保护人员在保护装置中整定的软压板、由运行人员在保护屏上操作的硬压板。
软压板与硬压板组成“与”的关系来决定保护功能的投、退，只有两种压板都投入且控制值整定为投入时，保护功能才起作用，任一项退出，保护功能将退出（保护设计中有硬压板优先功能的除外）。
需投入运行的保护功能其软压板一般由整定人员或厂家设置在投入状态，运行人员只需操作相关的硬压板即可。
2.3按照厂家对被保护设备主、辅保护装置的不同编号可分为：按主保护装置回路编号的相关压板，按辅助保护装置回路编号的压板。
如以1LP为编号的压板属线路主保护相关的压板，以8LP为编号的压板属辅助保护相关压板（失灵保护、过流保护、三相不一致保护）等。
辅助保护适用于特殊运行方式，它的投退是独立于主保护的，如南瑞RCS-931继电保护配属CZX-12R2操作箱，由于永跳I 8LP1、永跳II 8LP2压板属于开关辅助保护开出，正常运行方式下，开关辅助保护配置的过流、三相不一致保护功能退出，固永跳I 8LP1、永跳II 8LP2保护压板在正常运行方式下应退出，对主保护功能没有影响。

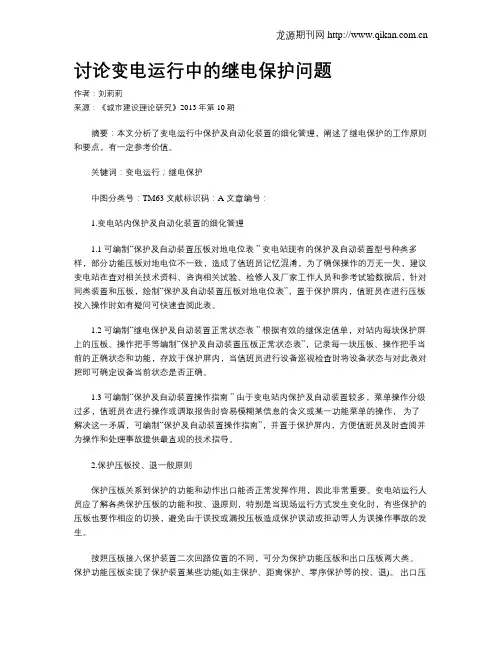

讨论变电运行中的继电保护问题
讨论变电运行中的继电保护问题作者：刘莉莉来源：《城市建设理论研究》2013年第10期摘要：本文分析了变电运行中保护及自动化装置的细化管理，阐述了继电保护的工作原则和要点，有一定参考价值。
关键词：变电运行；继电保护中图分类号：TM63 文献标识码：A 文章编号：1.变电站内保护及自动化装置的细化管理1.1 可编制“保护及自动装置压板对地电位表” 变电站现有的保护及自动装置型号种类多样，部分功能压板对地电位不一致，造成了值班员记忆混淆，为了确保操作的万无一失，建议变电站在查对相关技术资料、咨询相关试验、检修人及厂家工作人员和参考试验数据后，针对同类装置和压板，绘制“保护及自动装置压板对地电位表”，置于保护屏内，值班员在进行压板投入操作时如有疑问可快速查阅此表。
1.2 可编制“继电保护及自动装置正常状态表” 根据有效的继保定值单，对站内每块保护屏上的压板、操作把手等编制“保护及自动装置压板正常状态表”，记录每一块压板、操作把手当前的正确状态和功能，存放于保护屏内，当值班员进行设备巡视检查时将设备状态与对此表对照即可确定设备当前状态是否正确。
1.3 可编制“保护及自动装置操作指南” 由于变电站内保护及自动装置较多，菜单操作分级过多，值班员在进行操作或调取报告时容易模糊某信息的含义或某一功能菜单的操作，为了解决这一矛盾，可编制“保护及自动装置操作指南”，并置于保护屏内，方便值班员及时查阅并为操作和处理事故提供最直观的技术指导。
2.保护压板投、退一般原则保护压板关系到保护的功能和动作出口能否正常发挥作用，因此非常重要。
变电站运行人员应了解各类保护压板的功能和投、退原则，特别是当现场运行方式发生变化时，有些保护的压板也要作相应的切换，避免由于误投或漏投压板造成保护误动或拒动等人为误操作事故的发生。
按照压板接入保护装置二次回路位置的不同，可分为保护功能压板和出口压板两大类。
保护功能压板实现了保护装置某些功能(如主保护、距离保护、零序保护等的投、退)。
变电站保护压板投、退原则
变电站倒闸操作分为一次设备和二次设备,保护压板投、退是二次设备操作的主要项目。
保护压板也叫保护连片,是保护装置联系外部接线的桥梁和纽带,关系到保护的功能和动作出口能否正常发挥作用,因此非常重要。
变电站运行人员应了解各类保护压板的功能和投、退原则,特别是当现场运行方式发生变化时,有些保护的压板也要作相应的切换,避免由于误投或漏投压板造成保护误动或拒动等人为误操作事故的发生。
1保护压板的分类按照压板接入保护装置二次回路位置的不同,可分为保护功能压板和出口压板两大类。
保护功能压板实现了保护装置某些功能(如主保护、距离保护、零序保护等的投、退)。
该压板一般为弱电压板,接直流24V。
也有强电功能压板,如BP22B 投充电保护、过流保护等,接直流220 V或110 V。
但进入装置之前必经光电耦合或隔离继电器隔离,转化为弱电开入,其抗干扰能力更好。
出口压板决定了保护动作的结果,根据保护动作出口作用的对象不同,可分为跳闸出口压板和启动压板。
跳闸出口压板直接作用于本开关或联跳其他开关,一般为强电压板。
启动压板作为其他保护开入之用,如失灵启动压板、闭锁备自投压板等,根据接入回路不同,有强电也有弱电。
2保护压板投、退一般原则当开关在合闸位置时,投入保护压板前需用高内阻电压表测量两端电位,特别是跳闸出口压板及与其他运行设备相关的压板,当出口压板两端都有电位,且压板下端为正电位、上端为负电位,此时若将压板投入,将造成开关跳闸。
应检查保护装置上动作跳闸灯是否点亮,且不能复归,否则有可能保护跳闸出口接点已粘死。
如出口压板两端均无电位,则应检查相关开关是否已跳开或控制电源消失。
只有出口压板两端无异极性电压后,方可投入压板。
除了与二次回路直接连接的保护硬压板之外,某些厂家还设置了保护软压板,便于监控后台机、调度后台机远方投、退保护。
软压板与硬压板组成“与”的关系来决定保护功能的投、退,只有两种压板都投入且控制值整定为投入时,保护功能才起作用,任一项退出,保护功能将退出。
浅析智能变电站保护软压板投退原则
工程技术16①作者简介：王乐(1994—)，男，本科，工程师，研究方向为继电保护。
DOI:10.16660/ki.1674-098X.2012-5640-1912浅析智能变电站保护软压板投退原则①王乐 李栋楠 李鹏 王秋 刘天晓(国网濮阳供电公司 河南濮阳 457000)摘 要：随着人们生活质量不断提高，对用电的要求也越来越高。
在此背景下，智能变电站得到了快速发展，其中的保护软压板配置是提高供电质量的基础，它与常规变电站的实际运行情况不同，技术人员对智能变电站保护软压板的特点进行分析，主要结合不同的工作情况对保护软压板的投退原则进行设计，从而进一步实现对智能变电站保护软压板的有效应用。
关键词：智能变电站 保护软压板 投退原则 检测压板中图分类号：F407.61 文献标识码：A 文章编号：1674-098X(2021)02(c)-0016-03Analysis on the Principle of Switching on and off the Soft PressingPlate of Intelligent Substation ProtectionWANG Le LI Dongnan LI Peng WANG Qiu LIU Tianxiao(State Grid Puyang Power Supply Company, Puyang, Henan Province,457000 China)Abstract: With the continuous improvement of people's quality of life, the demand for electricity is also higher and higher. In this context, intelligent substation has been rapid development, in which the configuration of protection soft strap is the basis to improve the quality of power supply. It is different from the actual operation of conventional substation. The technical personnel should analyze the characteristics of the protection soft strap in the intelligent substation, and design the switching principle of the protection soft strap based on different working conditions, so as to further realize the implementation of the protection of soft strap configuration The effective application of smart substation protection soft strap.Key Words: Intelligent substation; Protection soft pressing plate; Investment and withdrawal principle；Test platen如今，在科学技术不断发展的背景下，智能变电站在电力行业的应用价值也越来越高，它不仅可以提高供电的质量，还可以保证各用电系统的稳定运行。
主变保护校验时联跳压板的投退原则分析
主变保护校验时联跳压板的投退原则分析摘要：联跳回路不仅能使继电保护装置本身不受保护的跳闸，而且在缩短断电距离等方面起着关键的作用。
在进行变电站主变保护校验时，联跳回路的作用与正常状态下有很大的差别，有关压板的正确投退对电网的安全运行具有重要意义。
本文主要分析主变保护校验时联跳压板的投退原则。
关键词：主变保护校验；联跳压板；运行方式1引言随着新能源技术的迅速发展，大量的分布式电力通过微网等方式进入电网，使得运维人员的倒闸操作变得更加复杂。
变电站主变保护校验中，因要投退大量的保护压板，因此，维护人员应避免误投、漏投。
因此，对正确的开关操作原理进行分析，将能够更好地确保电网运行的整体安全性和稳定性。
在主变保护校验中，主变负载是由其它主变提供的，在进行校验保护时，应注意避免触动其对运行中的装置的保护作用，以免对正常操作的装置及电力系统的安全造成不利的影响。
与常规操作模式相比，其联跳板的回撤往往存在较大的差别。
本文通过对110kV变电站的实例进行研究，指出在110kV变电站中，主要采用单母线分段和内桥导线两种主要接线模式，在对常规运行和一次主变进行保护检查时，有关跳板的投退原则进行详细的阐述。
2正常运行下的投退原则在正常工作时，每一侧的分断开关均为热后备，每台主变压器均向相应的低压侧母线供电。
内桥与单母线的分段操作中，联跳式压板的投退原理是不同的。
图1和2是110kV变电站的两种主要接线模式，一种是单、内桥配线。
在图1中，10kV141线、10kV151线、10KV121线、131线，其都是小型电力线，并与发电厂相连。
小容量的电力，如热电、风力、光伏等，通常采用10kV的电线作为小电力线连接到电网。
10kV分段开关在正常工作时是热后备的，在10kV母线和设备发生故障时，若主变压器的保护动作不能跳开小电源线，将会对小功率线路造成影响，从而造成小型电力系统的崩溃。
所以，在运行过程中，需要维护人员对与跳回路的小功率线路相关的跳回路压板的正确投退。
保护压板投退要点
保护压板投退要点一、常规保护压板投退1。
投入退保护压板，应分项填写保护压板的名称和编号，每一套保护装置需投退的保护压板全部填写完毕后,应对所投退保护压板是否正确进行检查。
2.一次设备处于冷备用或检修状态,保护应处于退出状态.3.双母线进行倒母线操作时,在断开母联开关控制电源前，必须先投入母线互联压板，在合上母联开关控制电源后，再退出母线互联压板。
在互联状态下（即馈路甲、乙刀闸同时合上或投入母线互联压板),应检查母差保护或监控后台“互联灯亮"；每操作一组刀闸，应检查母差保护屏和线路保护屏电压切换正常。
在倒换完母线后应检查“互联灯灭”。
具体检查示例如下：(1) 检查＊*母差保护屏互联灯亮。
（2）检查*＊母差保护屏互联灯灭。
（3）检查*＊母差保护屏电压切换正常。
(4）检查**线路保护屏电压切换正常。
4。
关于充电保护的投退说明:（1)线路(断路器)保护中有充电功能压板的,在向线路、母线充电,合开关之前应投入，在开关合上且检查充电正常后应立即退出。
(2）为防止误投充电保护，线路充电保护投入前，应检查线路确无电压.(3）在断路器两侧均已带电，合环操作时，不投充电保护。
（4)向主变（高抗）充电时,各站按保护定值的要求进行投退（保护定值中说明不投或躲不过励磁涌流的不允许投入）。
（5）双母线或单母线分段接线，在用母联（分段)开关向另一组母线充电，或用主变中(低)压侧向母线充电时,应投入充电保护压板，充电正常后,应立即退出。
具体充电方式可根据调令执行。
（6）对于3/2接线和角形接线,合环操作的开关充电保护不投。
5。
关于线路保护的投退说明：(1)对于3/2接线和角形接线方式线路的高频保护,在一次设备运行方式发生改变时，必须根据现场运行方式操作断路器的停信压板，即:在断路器停电，断开控制电源前投入断路器的停信压板，在合上控制电源空开后，必须及时退出。
对于断路器与所带线路同时停电时，不投入去已停电线路的停信压板，只投入去运行线路的停信压板。
变电站主变保护配置及压板投退原则
本身 的后备保护 。而过负荷保护则装于 主变 压器各侧 ， 固定投 入， 作用于发信 ， 电流定值 固定取 １ ． ２倍各侧 额定 电流 ， 时 间固
定为 ６ ｓ 左右 ， 不需整定 。
１ ． ３ 主 变压 器 的 过 励磁 保 护
３ ） 主变保护 双重 化 ２ ２ ０ ｋ Ｖ综 合保 护。保护按 两段 式设
故 障设 备 断 开 电 源 。
１ ． ２ 主 变压 器 的过 流保 护和 过 负荷 保 护
根 据相 关 规 范要 求 ， １ １ ０ ｋ Ｖ 以上 的 主 变压 器一 般 都 配置 电
磁 型继 电器组成的高 、 低 压两侧 过 电流保护 ， 其 中高压 侧过 电
流 保 护 既是 变压 器 中 压 侧 母 线 、 线路 的后备保 护 ， 也是 变压器
１ ． ４ 主 变 压 器 的双 重化 保 护
０ 引言
变 电站 主变 压器 是 电 力生 产 的核 心 设 备 ， 它 在 电 力 系 统 中
１ ． ４ ． １ 配 置 原 则
的地位异 常重要 ， 一旦 出现 故障 ， 应尽 快切 除变压 器或尽 快发 出报警信号并进行相 应 的处 理。变压 器 的保 护 配置是变 压器 安全运行 的基础 。至 于保护压 板 的投 、 退 操作 是否 准确 ， 则直 接关系着预期保护功能能否得 以实现 ， 以及 最终能否达 到变压
侧 母 联 和 分 段 断 路 器 。 第 二 时 限跳 开 变 压 器 各 侧 断路 器 。
主变差动保护作为变压器 的主保护 ， 能反映主变压 器本体 故障 、 高压侧单 相接 地短路及 匝问层 问短路 故障 。 装设主变差动保护 的 目的是 为 了保 护两端 电流互感器 之 间的故障 （ 即保护 范围在 输入 的两端 Ｃ Ｔ之 间的设备 上 ） 。正 常情况下 ， 差动 电流 等 于零 ， 故 障 时差动 电流大 于零 ， 若 两 端 Ｃ Ｔ电流矢 量差达到设定 的动作值 时 ， 则跳 开两侧的断路器 ， 使
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变电站倒闸操作分为一次设备和二次设备, 保护压板投、退是二次设备操作的主要项目。
保护压板也叫保护连片, 是保护装置联系外部接线的桥梁和纽带, 关系到保护的功能和动作出口能否正常发挥作用, 因此非常重要。
变电站运行人员应了解各类保护压板的功能和投、退原则, 特别是当现场运行方式发生变化时, 有些保护的压板也要作相应的切换, 避免由于误投或漏投压板造成保护误动或拒动等人为误操作事故的发生。
1 保护压板的分类按照压板接入保护装置二次回路位置的不同,可分为保护功能压板和出口压板两大类。
保护功能压板实现了保护装置某些功能(如主保护、距离保护、零序保护等的投、退) 。
该压板一般为弱电压板, 接直流24 V。
也有强电功能压板, 如BP22B 投充电保护、过流保护等, 接直流220 V 或110 V。
但进入装置之前必经光电耦合或隔离继电器隔离, 转化为弱电开入, 其抗干扰能力更好。
出口压板决定了保护动作的结果, 根据保护动作出口作用的对象不同, 可分为跳闸出口压板和启动压板。
跳闸出口压板直接作用于本开关或联跳其他开关, 一般为强电压板。
启动压板作为其他保护开入之用, 如失灵启动压板、闭锁备自投压板等,根据接入回路不同, 有强电也有弱电。
2 保护压板投、退一般原则当开关在合闸位置时, 投入保护压板前需用高内阻电压表测量两端电位, 特别是跳闸出口压板及与其他运行设备相关的压板, 当出口压板两端都有电位, 且压板下端为正电位、上端为负电位, 此时若将压板投入, 将造成开关跳闸。
应检查保护装置上动作跳闸灯是否点亮, 且不能复归, 否则有可能保护跳闸出口接点已粘死。
如出口压板两端均无电位, 则应检查相关开关是否已跳开或控制电源消失。
只有出口压板两端无异极性电压后, 方可投入压板。
除了与二次回路直接连接的保护硬压板之外,某些厂家还设置了保护软压板, 便于监控后台机、调度后台机远方投、退保护。
软压板与硬压板组成“与”的关系来决定保护功能的投、退, 只有两种压板都投入且控制值整定为投入时, 保护功能才起作用, 任一项退出, 保护功能将退出。
保护软压板一般设置在投入状态, 运行人员只能操作硬压板。
正常运行方式下所有保护功能压板按定值整定要求投、退, 所有出口压板均投入。
当一套保护装置的主保护和后备保护共用跳闸出口时, 退出这套保护装置中的某些保护时只能退其功能压板, 而不能退出口压板, 否则该套保护装置中的其他保护将失去作用。
3 压板投、退注意事项3.1 主变保护压板投、退3.1.1 高、中压侧零序保护及间隙零序保护压板220 kV 变压器星形接线侧(一般为高、中压侧) 的零序保护压板和间隙零序保护压板的投、退, 由主变中性点接地方式决定。
当中性点地刀合上时, 应投入主变相应侧后备保护零序保护压板,退出间隙零序保护压板; 当中性点地刀拉开时, 应投入主变相应侧后备保护间隙零序保护压板, 退出零序保护压板。
目前东莞供电局500 kV 主变压器的高、中压侧中性点直接接地, 不存在零序保护及间隙零序保护压板切换的问题。
3.1.2 变压器高、中、低压侧退出压板该压板正常应退出, 当主变某一侧后备保护TV 断线时应投入。
此时保护装置不考虑该电压,可有效避免TV 断线后, 对本侧和其他侧后备保护的影响。
3.1.3 双母线双母联双分段接线方式主变运行方式改变时应切换相应压板。
以图1为例, 当主变接于220 kV I 母线运行时, 主变后备保护跳母联2012 压板, 跳分段2015 压板应投入,跳分段2026 压板应退出。
若倒母线, 当主变接于Ⅱ母线运行时, 应退出跳分段2015 压板, 投入跳分段2026 压板, 许多运行人员在这种情况下容易忽略压板的切换, 造成主变后备保护动作时跳错了开关。
图1 220kV双母线双母联双分段接线方式变电站保护压板投、退原则22010-02-10 02:053.1.4 旁路2030 开关代变高开关旁路代主变开关是比较复杂的操作, 涉及到几个保护屏压板的切换, 在此只阐述旁路2030 开关代变高开关。
a. 220 kV 旁路保护装置中的某些线路保护功能不用, 并且由于主变保护没有重合闸和单相启动失灵保护, 所以应退出旁路保护屏中的纵联保护、零序保护、重合闸和A、B、C 相启动失灵压板,投入三相启动失灵压板及跳闸出口压板。
b. 主变保护屏投入跳旁路2030 开关压板,退出跳变高开关压板, 变高开关启动失灵压板。
c. 当主变的2套差动保护1套采用大差、1套采用小差时, 旁代路过程中, 只需退出大差功能压板, 代路完毕后, 再投入该压板, 不需切换电流回路。
d. 220 kV 母差、失灵保护屏投入跳旁路2030 开关压板, 退出跳变高开关压板。
e. 主变保护上的联跳压板很多, 如主变后备保护跳母联、分段, 当主变停用或备用时要退出联跳压板, 防止主变定检或试验时误跳运行中的开关, 造成大面积停电。
3.2 220 kV 母差保护压板投、退220 kV 母线有母联、分段开关, 而500 kV、110 kV、35 kV 母线接线比较简单, 所以各电压等级母差保护中220 kV 母差最复杂, 在此只阐述220 kV母差保护压板的功能和投、退原则, 其他电压等级母差保护可以此为参考。
3.2.1 充电保护压板充电保护压板正常应退出, 当一段母线通过母联向另一段母线充电时, 压板应投入, 其保护功能只在充电瞬间起作用, 充电完毕应退出。
3.2.2 母联(分段)过流保护压板母联(分段)过流保护压板正常应退出, 当一段母线通过母联向另一段母线充电时, 该压板应投入, 其保护功能在充电全过程中均起作用, 作为充电保护的补充, 充电完毕应退出。
3.2.3 母联(分段)分列运行压板当母联(分段)开关退出运行时, 压板应投入。
当母联(分段)并列运行时, 应退出。
3.2.4 母联互联压板母联互联压板正常应退出, 断开母联开关操作电源之前投入。
3.2.5 双母双分段接线方式对于双母双分段接线方式, 母线保护实际由2套双母差保护来完成。
当任何一套母差保护退出运行时, 要把该套分段Ⅰ、分段Ⅱ启动失灵压板退出。
3.3 220 kV线路压板投、退3.3.1 零序Ⅰ段压板根据广东省调度中心整定要求, 当220kV线路保护设有零序Ⅰ段压板时, 应退出该压板。
3.3.2 投高频保护正常运行时, 该压板应投入, 当高频通道告警, 如通道3dB告警, 收发信装置异常时, 应申请调度退出。
3.3.3 投主保护压板(主要用于RCS2931 保护)正常运行时, 该压板投入, 当通道告警, 如光纤通道断线, 衰耗大时, 应申请调度退出。
3.3.4 重合闸出口压板当运行方式要求投入线路重合闸时, 该压板投入, 否则应退出。
3.3.5 投检修状态压板为了防止在保护装置进行试验时, 有关报告经IEC60870252103 规约接口向监控系统发送相关信息, 干扰调度系统的正常运行, 在装置检修时, 将该压板投入, 在此期间进行试验的动作报告不会通过通信口上送, 但本地的显示、打印不受影响, 运行时应将该压板退出。
线路停电时, 若两侧纵联保护无工作, 保护一般不能停用或退出。
3.3.6 沟通三跳压板对于RCS2900 系列保护, 在退出重合闸压板的同时, 要将沟通三跳压板投入。
沟通三跳压板是开关量压板, 投入后对重合闸装置进行放电, 同时在软件上将沟通三跳回路接通, 使任何故障保护都发三跳命令。
当线路停用重合闸时, 需投入该压板,以确保任何故障情况下保护都三跳不重合。
现在的保护均带有重合闸, 有时1条线路同时投运2套重合闸, 构成双重化, 3/ 2 接线方式中, 1条线路的2个开关均使用重合闸。
当1套重合闸停用, 另1套重合闸在单重方式下运行时, 投、退沟通三跳压板很容易出现错误, 若操作不当, 重合闸将不动作。
沟通三跳压板操作的几种情况如下。
a. 1条线路仅使用1套重合闸。
重合闸投入时, 沟通三跳压板打开; 重合闸停用时, 沟通三跳压板投上, 确保任何故障都三跳。
b. 1条线路使用2套重合闸。
2套均投入时沟通三跳压板打开; 2套均停用时沟通三跳压板投上, 确保任何故障都三跳; 1套投入、1套停用时,沟通三跳压板打开。
此时, 若沟通三跳压板投入,单相故障时保护将发三跳命令, 未停用的重合闸若运行在单重方式下, 将导致无法重合。
3.3.7 旁路开关代线路开关a. 线路两侧只用1套纵联保护, 将其通道切至旁路开关保护, 而另1套纵联保护应退出运行。
b. 保持非代路侧已退线路纵联保护屏中的后备保护在运行状态。
c. 220 kV 母差、失灵屏投入跳旁路2030 开关压板, 退出跳线路开关压板。
3.5 失灵保护压板投、退220kV及以上开关都配有失灵保护, 当开关停运后应立即退出失灵启动压板。
防止线路或开关保护定检和试验时失灵保护动作, 误跳运行中的断路器造成大面积停电。
运行人员如果不清楚压板的作用, 不能及时进行操作, 就有可能形成不安全因素。
4 结束语要使保护正确动作, 保护压板投停方式的正确至关重要。
本文提出保护压板投、退的一般原则,并以主变保护、220 kV 母差保护、220 kV 线路保护、短引线保护、失灵保护为例, 重点分析了一些比较特殊或在操作中容易出错压板投、退应注意的问题, 这些压板具有一定的代表性, 可作为其他未提及保护的参考。
(原著作者：东莞供电局吴东升、陈冬霞)一、关于跳闸出口压板规律：1、压板上边对地有-110V左右，下边对地有+110V左右：则保护有出口，此时绝对不能投入压板；2、压板上边对地有-110V左右，下边对地有0V：则保护没有出口，此时压板可以投入；3、压板上边对地有-0V，下边对地有0V，则跳闸回路断线不通；4、压板上边对地有+110V左右，下边对地有+110V左右：则保护有出口，且跳闸回路不通（适用于有操作箱例如主开关）。
二、关于保护压板规律：1、许继压板为强电开入型，故即使正常情况下保护压板上下为异极性电压，对地分别为＋110V及-110V；2、南瑞压板及早期微机保护为弱电开入型，一般是24V的，装置的里面的电源模块，不接地，所以上下对地没有电压，上下之间有24V；3、许继非电量如重瓦斯等其保护是直接出口跳闸的，所以其保护压板就是直接出口的，而不是开入装置的，故此类保护压板与出口压板特性一致。
三、非常规压板投退建议：由于各种保护的原理不同，在压板的回路上也有很大的区别，比如一些进口的线路保护的压板分布情况就不一定符合上述规律，此外与热工联系的压板也比较特殊，比如关主汽门出口压板，一般设计该回路是属无源压板。
为了投退各种机理不同的压板即使掌握不了规律也不至出错，所以，可在退出该压板之后，立即测量一下压板两端的电压，做好记录，投入压板时以便参考。
