⼯字钢悬挑脚⼿架施⼯要点和施⼯⼯法来源：⼯程资料员、江苏南通⼆建集团有限公司南通⼆建集团技术服务平台、建筑⼯程内参版权归原作者所有⼯字钢悬挑式脚⼿架施⼯技术要点1. 架体⾼度20m及以上的悬挑式脚⼿架需要专家论证2. 钢梁截⾯⾼度不应⼩于160mm。
3. 悬挑梁尾端应在两处及以上固定于钢筋混凝⼟梁板结构上。
4. 锚固型钢悬挑梁的U⾏钢筋拉环或锚固螺栓直径不宜⼩于16mm5. 固定段长度不应⼩于悬挑段长度的1.25倍。
6.当型钢悬挑梁与建筑结构采⽤螺栓钢压板连接固定时，钢压板尺⼨不应⼩于100mmx10mm(宽x厚）；当采⽤螺栓⾓钢压板连接时，⾓钢的规格不应⼩于63mmx63mmx6m7.型钢悬挑梁悬挑端应设置能使脚⼿架⽴杆与钢梁可靠固定的定位点，定位点离悬挑梁端部不应⼩于100mm.花篮拉杆⼯具式悬挑架施⼯⼯法1. 前⾔随着城市建设的飞速发展，⾼层及超⾼层建筑物的不断增多，施⼯环境愈趋复杂，为了满⾜结构施⼯和外装饰施⼯的需要，悬挑式钢管扣件外脚⼿架因其适应性⼴、承载能⼒强、搭设与拆除⽅便等特点受到了⼴泛的应⽤。
但以往的悬挑脚⼿架放置的⼯字钢，楼⾯放置的长度⼤于悬挑的长度，不仅浪费⼯字钢，同时也给后续的施⼯带来了不便。
本项⽬使⽤了⼀种新型的悬挑脚⼿架，既节约了⼯字钢的材料，⼜给装修施⼯带来了⽅便。
2. ⼯法特点2.1 本⼯法操作⽅便，适应范围⼴，安全可靠。
2.2 本⼯法改变了传统⽤钢丝绳卸载的施⼯⽅法，改⽤梁端上部⽤Φ20钢筋连接，由花篮螺栓拧紧受⼒可起到固定、卸荷、减轻钢梁⽀座弯矩作⽤，且花篮螺栓和钢筋可回收⼆次利⽤，与常规使⽤的钢丝绳⽐较更安全，且经济合理，降低成本。
2.3 本⼯法将传统⼯字钢悬挑梁受⼒变为简⽀梁受⼒，⼯字钢截⾯特征呈对称，受⼒明确，钢梁尾端⽤螺栓固定，钢梁悬挑端上部由花篮螺栓拧紧受⼒，属于轴⼼受⼒的最佳状态，抗弯性能较好。
2.4 本⼯法改变了传统型钢梁在楼⾯锚固的施⼯⽅法，改⽤型钢挑梁由螺栓固定在建筑物上，悬挑钢梁长度⽐传统悬挑钢梁缩短⼀半以上，降低了成本，⽽且悬挑钢梁不必伸⼊建筑物内，⽆需墙⾯预留洞⼝，墙⾯施⼯时⽆须再次封补，对后续作业楼层⾯地坪施⼯不影响，⽆需等悬挑钢梁拆除后再进⾏地坪施⼯，降低了洞⼝渗⽔的质量通病⼜缩短了⼯期。
工字钢微型桩施工方案
工字钢微型桩施工方案1. 引言工字钢微型桩作为一种新型地基处理技术，已被广泛应用于建筑工程中。
其施工简便、成本低廉、效果显著等特点，使其成为解决地基承载力不足、改善地基沉降、抗震加固等问题的有效手段。
本文将介绍工字钢微型桩施工的步骤、主要工艺、施工要点等内容。
2. 施工步骤1.方案设计：根据地基情况进行勘测，确定工字钢微型桩的数量、尺寸和布置方式，并制定施工方案。
2.准备工作：清理施工现场，确保施工区域的安全和整洁。
搬运所需的设备和材料，包括工字钢、振动锤、钢筋、混凝土等。
3.基础处理：如需进行基础处理，如挖槽、深层加固等，应在施工前进行。
4.钢筋绑扎：按设计要求，对工字钢进行钢筋绑扎，确保其强度和稳定性。
5.施工过程：将钢筋绑扎好的工字钢放置到预定位置，利用振动锤将其打入地下。
根据设计要求，每隔一定距离钻孔，插入工字钢。
6.灌注混凝土：当工字钢全部打入地下后，开始进行灌注混凝土。
混凝土应具有一定的流动性和抗压性。
7.养护和验收：对刚施工完成的桩身进行养护，确保混凝土的强度获得充分发展。
待养护期满后，进行验收。
3. 主要工艺1.振动打桩：使用振动锤将工字钢微型桩打入地下，以提高地基的承载力。
2.钻孔：在打桩的过程中，根据设计要求，进行钻孔，为桩身插入钢筋提供便利。
3.钢筋绑扎：将钢筋根据设计要求进行绑扎，确保工字钢微型桩的强度和稳定性。
4.混凝土灌注：将混凝土通过管道灌注到工字钢微型桩内，填充空隙，提高整体稳定性。
4. 施工要点1.在进行工字钢微型桩施工前，应进行地质勘测，了解地基的情况，选取合适的施工工艺和方案。
2.施工人员应具备一定的专业知识和技能，熟悉施工工艺和操作要点。
3.在进行振动打桩时，应注意控制振动的力度和频率，以避免对周围建筑物和地基造成不必要的损伤。
4.钢筋绑扎应按照设计要求进行，确保每根工字钢微型桩的强度和稳定性。
5.在进行混凝土灌注时，应控制灌注的速度和流动性，确保混凝土充分填充空隙，并确保灌注质量。
悬挑槽钢(工字钢)U型螺栓预埋施工技术

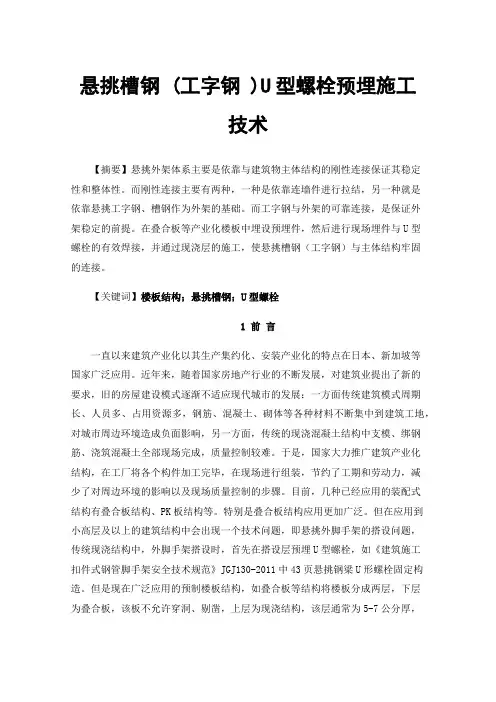

悬挑槽钢 (工字钢 )U型螺栓预埋施工技术【摘要】悬挑外架体系主要是依靠与建筑物主体结构的刚性连接保证其稳定性和整体性。
而刚性连接主要有两种，一种是依靠连墙件进行拉结，另一种就是依靠悬挑工字钢、槽钢作为外架的基础。
而工字钢与外架的可靠连接，是保证外架稳定的前提。
在叠合板等产业化楼板中埋设预埋件，然后进行现场埋件与U型螺栓的有效焊接，并通过现浇层的施工，使悬挑槽钢（工字钢）与主体结构牢固的连接。
【关键词】楼板结构；悬挑槽钢；U型螺栓1前言一直以来建筑产业化以其生产集约化、安装产业化的特点在日本、新加坡等国家广泛应用。
近年来，随着国家房地产行业的不断发展，对建筑业提出了新的要求，旧的房屋建设模式逐渐不适应现代城市的发展：一方面传统建筑模式周期长、人员多、占用资源多，钢筋、混凝土、砌体等各种材料不断集中到建筑工地，对城市周边环境造成负面影响，另一方面，传统的现浇混凝土结构中支模、绑钢筋、浇筑混凝土全部现场完成，质量控制较难。
于是，国家大力推广建筑产业化结构，在工厂将各个构件加工完毕，在现场进行组装，节约了工期和劳动力，减少了对周边环境的影响以及现场质量控制的步骤。
目前，几种已经应用的装配式结构有叠合板结构、PK板结构等。
特别是叠合板结构应用更加广泛。
但在应用到小高层及以上的建筑结构中会出现一个技术问题，即悬挑外脚手架的搭设问题，传统现浇结构中，外脚手架搭设时，首先在搭设层预埋U型螺栓，如《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011中43页悬挑钢梁U形螺栓固定构造。
但是现在广泛应用的预制楼板结构，如叠合板等结构将楼板分成两层，下层为叠合板，该板不允许穿洞、剔凿，上层为现浇结构，该层通常为5-7公分厚，内设抗裂钢筋网。
作为支撑悬挑外架的U型螺栓难以可靠地锚固在该层中，故本技术采用一种新型的预埋件将U型螺栓可靠地的连接在预制楼板层中。
2适用范围该方法适用于小高层、高层等建筑高度超过24米，或有施工需要搭设外脚手架的产业化楼板结构；结构为异形的产业化楼板结构，局部需要搭设悬挑脚手架。
工字钢平台施工方案

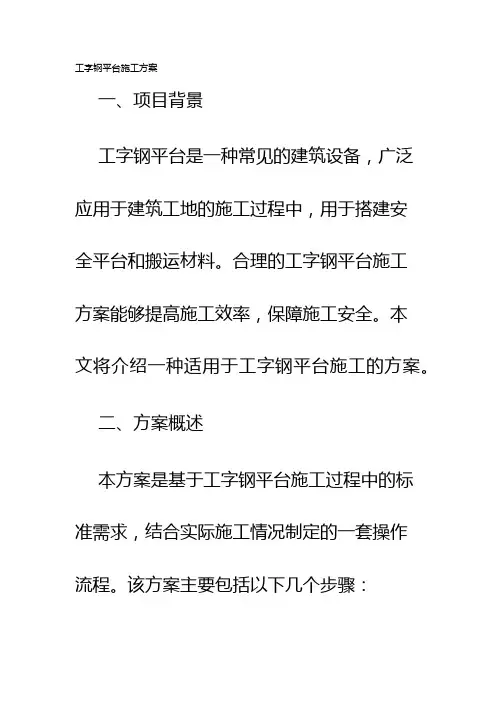

工字钢平台施工方案一、项目背景工字钢平台是一种常见的建筑设备，广泛应用于建筑工地的施工过程中，用于搭建安全平台和搬运材料。
合理的工字钢平台施工方案能够提高施工效率，保障施工安全。
本文将介绍一种适用于工字钢平台施工的方案。
二、方案概述本方案是基于工字钢平台施工过程中的标准需求，结合实际施工情况制定的一套操作流程。
该方案主要包括以下几个步骤：1. 确定施工场地和平台规格：在施工前，首先需要确定施工场地的具体情况，包括平台所需的尺寸、高度和搭建位置等。
根据场地的实际情况，确定工字钢平台的规格。
2. 准备施工材料和工具：根据平台规格，准备所需的工字钢、螺栓、螺丝等材料，以及相关的搭建和测量工具。
确保所使用的材料和工具符合相关的标准和要求。
3. 搭建工字钢平台框架：根据平台的尺寸和规格，先进行地面的基点标定，确定平台的位置和高度。
然后按照施工图纸上的要求，逐步搭建工字钢平台的框架结构，保证结构牢固、稳定。
4. 安装平台板材：框架搭建完成后，根据平台的规格和要求，安装平台板材。
平台板材应与框架紧密连接，避免任何松动和变形，确保施工过程中的安全。
5. 进行平台围护和安全设施安装：在平台搭建完成后，根据现场情况进行平台围护的安装。
同时，根据相关安全规范，安装安全设施，如扶手、防护网等，确保工作人员在平台上的安全。
6. 进行平台验收和试验：平台搭建完成后，进行验收检查，确保平台的安全和稳定。
同时，进行相关的试验，如荷载试验和振动试验等，以验证平台的可靠性和适用性。
三、施工过程中的关键点在工字钢平台的施工过程中，有一些关键点需要特别注意，以确保施工的安全和质量。
1. 施工图纸的准确性和完整性：施工前应仔细研究施工图纸，确保了解平台的搭建要求和细节。
如有疑问，及时与相关设计人员进行沟通和确认。
2. 平台框架的稳定性：在搭建平台框架时，需要采取合理的加固措施，以保证平台的稳定性。
如有需要，可以在框架的关键节点增加支撑和加固材料。
工字钢支护施工方案
上海嘉实建设（集团）有限公司工字钢支护施工方案第一节工字钢支护设计及施工要点1、支护对象一期**、**不能同时施工部位及二期口部连接处，详见图纸。
2、工字钢施工要点（1）工字钢打设：采用走管式柴油打桩机（2）基坑开挖①基坑开挖应遵循“开槽支撑，先撑后挖，分层开挖，严禁超挖”的原则。
②基坑周围地面设置临时排水沟，应避免漏水、渗水进入坑内。
③靠现状路面的基坑侧壁顶部1m范围内不得通行车辆，且1m外车辆荷载不得超过11Kpa。
④基坑开挖过程中应采取措施防止碰撞支护结构、工程桩或扰动基底原状土。
⑤发现异常情况时，应立即停止挖土，并应立即查清原因和采取措施，方能继续挖土。
⑥开挖至标高后，及时满封闭并进行施工。
第二节施工组织方案一、施工机械及设备二、工字钢的选用（1）工字钢材料：采用20#A及20#B（2）型钢之间用三级钢Ф18@500连接，加模板挡土三、工字钢检验（1）工字钢由供方技术监督部门检查和验收。
（2）工字钢垂直度允许偏差为1/150；沿基坑轴线方向墙面左右允许偏差为300mm。
（3）工字钢桩底标高允许偏差为500mm。
（4）外观检验包括表面缺陷、长度、宽度、厚度、端头矩形比、平直度和锁口形状等内容。
检查中要注意：①、对打入工字钢有影响的焊接件应予以割除；②、有割孔、断面缺损的应予以补强；③、若工字钢有严重锈蚀，应测量其实际断面厚度，以便决定在计算中是否需要折减。
原则上要对全部工字钢进行外观检查，对不符合要求的工字钢需进行矫正。
四、施工工艺流程①工字钢位置的定位放线②挖基槽③施打工字钢④基坑开挖五、施工方法1、施工放样与定位（1）将施工区域控制点标明并经过复核无误后加以有效保护。
（2）定桩位：按顺序标明工字钢的具体桩位，洒灰线标明。
2、工字钢的吊装、堆放（1）工字钢吊运：装卸工字钢宜采用两点吊。
吊运时，每次起吊的工字钢根数不宜过多，并应注意保护锁口免受损伤。
吊运方式有成捆起吊和单根起吊。
成捆起吊通常采用钢索捆扎，而单根吊运常用专用的吊具。
工字钢梁施工工艺

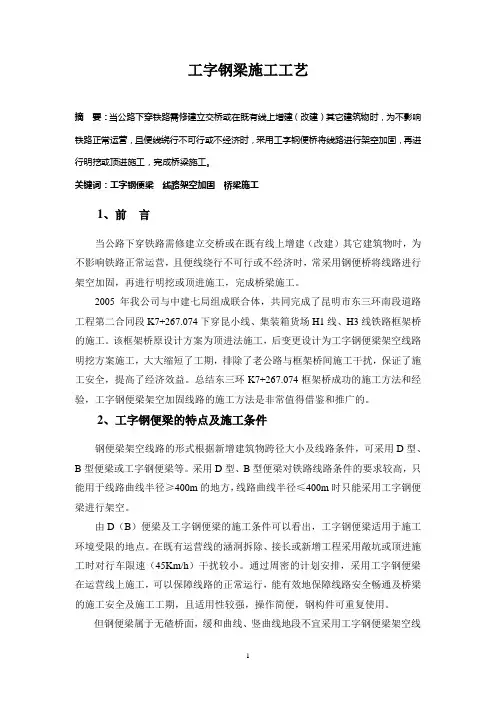

工字钢梁施工工艺摘要：当公路下穿铁路需修建立交桥或在既有线上增建（改建）其它建筑物时，为不影响铁路正常运营，且便线绕行不可行或不经济时，采用工字钢便桥将线路进行架空加固，再进行明挖或顶进施工，完成桥梁施工。
关键词：工字钢便梁线路架空加固桥梁施工1、前言当公路下穿铁路需修建立交桥或在既有线上增建（改建）其它建筑物时，为不影响铁路正常运营，且便线绕行不可行或不经济时，常采用钢便桥将线路进行架空加固，再进行明挖或顶进施工，完成桥梁施工。
2005年我公司与中建七局组成联合体，共同完成了昆明市东三环南段道路工程第二合同段K7+267.074下穿昆小线、集装箱货场H1线、H3线铁路框架桥的施工。
该框架桥原设计方案为顶进法施工，后变更设计为工字钢便梁架空线路明挖方案施工，大大缩短了工期，排除了老公路与框架桥间施工干扰，保证了施工安全，提高了经济效益。
总结东三环K7+267.074框架桥成功的施工方法和经验，工字钢便梁架空加固线路的施工方法是非常值得借鉴和推广的。
2、工字钢便梁的特点及施工条件钢便梁架空线路的形式根据新增建筑物跨径大小及线路条件，可采用D型、B型便梁或工字钢便梁等。
采用D型、B型便梁对铁路线路条件的要求较高，只能用于线路曲线半径≥400m的地方，线路曲线半径≤400m时只能采用工字钢便梁进行架空。
由D（B）便梁及工字钢便梁的施工条件可以看出，工字钢便梁适用于施工环境受限的地点。
在既有运营线的涵洞拆除、接长或新增工程采用敞坑或顶进施工时对行车限速（45Km/h）干扰较小。
通过周密的计划安排，采用工字钢便梁在运营线上施工，可以保障线路的正常运行，能有效地保障线路安全畅通及桥梁的施工安全及施工工期，且适用性较强，操作简便，钢构件可重复使用。
但钢便梁属于无碴桥面，缓和曲线、竖曲线地段不宜采用工字钢便梁架空线路，列车也不宜在桥上停车。
3、工字钢便梁的工艺原理工字钢便梁的工艺原理：钢便梁结构通常采用高度为60cm、宽20cm的H型工字钢（以下简称型钢，材质16 Mn q合金钢，屈服强度≥340MPa），通过U型螺栓及扣板组拼而成。
H型焊接工字钢制作施工方案
10
C02气体保护焊机
CPZX—500型
10
11
半自动切割机
CG1-30
5
12
大号气焊枪
HO1-30
10
13
油压千斤顶
100t
2
14
磁力钻
Φ25
4
15
超声波探伤机
CTS-26
1
16
手工弧焊机
AX-500、AX-320
5、2
17
大拖车
12m
1
临时租用
18
空压机
9M3
1
8质量保证措施
8.1编制焊接工艺卡。
9.4现场使用电气焊时必须对周围的易燃易爆品进行清除或覆盖隔离。
9.5使用剪板机剪切钢板时应放置平稳，剪切时上剪未复位不可送料，手不得伸入压力下方，不准用剪切超过规定厚度和压不到的窄钢板。
9.6现场吊装钢板时必周围闲杂人员不得进入吊装区域内。
9.7现场钢材下料后余留的边角料必须及时清理，以防止刮碰受伤。
H型钢梁柱的主要焊缝焊接作为该单项工程的特殊工序。
保证焊接质量，应对其检查作以下要求：
①焊缝探伤选用超声波探伤，焊缝质量等级达到二级。
②焊缝过渡平缓，成形良好。
③焊缝在影响区表面不允许出现裂纹、气孔、弧坑和夹渣等缺陷。
④焊缝咬边深度应小于0.5mm，咬边连续长度不应大于100mm。
⑤焊缝上的溶渣和两侧飞贱应清除干净。
8.8H型钢组装时应有适当的工具和设备，如定位器、夹具、坚固的基础（或胎具）以保证组装有足够的精度。
8.9现场凡是下雨天或风速大于8m/s，又无防护措施时应停止室外焊接工作。
9安全保障措施
9.1进入施工现场必须待安全帽、工作服。
工字钢接头加工及施工具体流程和注意事项
