高速摄像的技术
高速摄像头运用的原理
高速摄像头运用的原理
高速摄像头运用的原理是利用高速的成像传感器和图像处理技术，实现对快速运动物体进行高帧率的拍摄和录制。
具体原理包括以下几个方面：
1. 高帧率成像传感器：高速摄像头采用特殊的成像传感器，能够在较短的时间内获取多张图像，实现高帧率的拍摄。
一般采用CMOS传感器或者CCD传感器，能够在毫秒级别的时间内完成图像采集。
2. 快速图像处理：高速摄像头配备高性能的图像处理芯片，能够快速处理传感器采集到的大量图像数据。
图像处理算法可以对图像进行增强、滤波、降噪等处理，使得图像更加清晰、细腻。
3. 存储和传输技术：高速摄像头需要能够处理和传输大量的图像数据，因此需要具备高速的存储和传输技术。
通常采用高速存储设备，如固态硬盘或者高速SD卡，以及高速的数据接口，如USB 3.0或者千兆以太网，实现图像数据的快速传输和存储。
4. 光学系统和曝光控制：高速摄像头的光学系统需要具备足够的分辨率和快速的对焦能力，以捕捉快速运动物体的细节。
同时，曝光控制技术也很重要，可以通过调整快门速度和光圈大小，实现适合快速运动物体的曝光效果。
综上所述，高速摄像头通过高帧率成像传感器、快速图像处理、存储和传输技术以及优化的光学系统和曝光控制，实现对快速运动物体的高精度拍摄和录制。

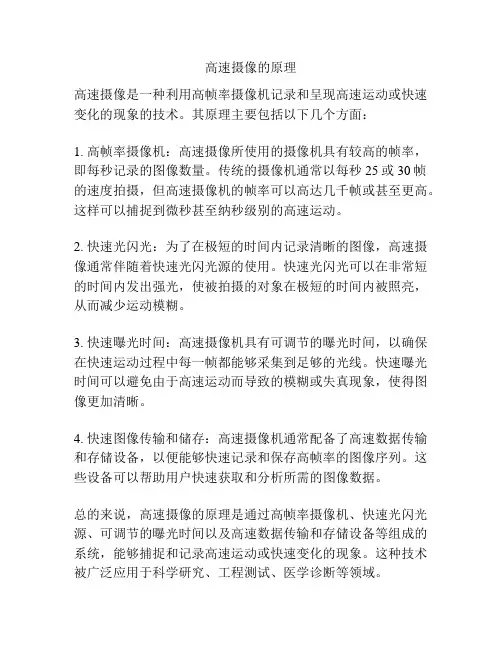

高速摄像的原理
高速摄像的原理
高速摄像是一种利用高帧率摄像机记录和呈现高速运动或快速变化的现象的技术。
其原理主要包括以下几个方面：
1. 高帧率摄像机：高速摄像所使用的摄像机具有较高的帧率，即每秒记录的图像数量。
传统的摄像机通常以每秒25或30帧的速度拍摄，但高速摄像机的帧率可以高达几千帧或甚至更高。
这样可以捕捉到微秒甚至纳秒级别的高速运动。
2. 快速光闪光：为了在极短的时间内记录清晰的图像，高速摄像通常伴随着快速光闪光源的使用。
快速光闪光可以在非常短的时间内发出强光，使被拍摄的对象在极短的时间内被照亮，从而减少运动模糊。
3. 快速曝光时间：高速摄像机具有可调节的曝光时间，以确保在快速运动过程中每一帧都能够采集到足够的光线。
快速曝光时间可以避免由于高速运动而导致的模糊或失真现象，使得图像更加清晰。
4. 快速图像传输和储存：高速摄像机通常配备了高速数据传输和存储设备，以便能够快速记录和保存高帧率的图像序列。
这些设备可以帮助用户快速获取和分析所需的图像数据。
总的来说，高速摄像的原理是通过高帧率摄像机、快速光闪光源、可调节的曝光时间以及高速数据传输和存储设备等组成的系统，能够捕捉和记录高速运动或快速变化的现象。
这种技术被广泛应用于科学研究、工程测试、医学诊断等领域。

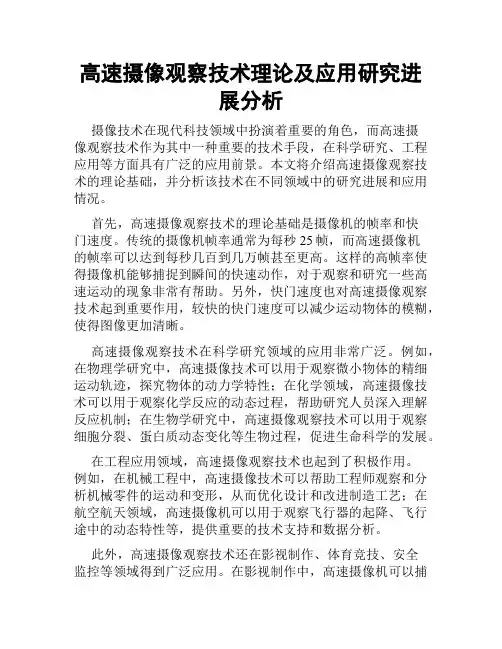

高速摄像观察技术理论及应用研究进展分析
高速摄像观察技术理论及应用研究进展分析摄像技术在现代科技领域中扮演着重要的角色，而高速摄像观察技术作为其中一种重要的技术手段，在科学研究、工程应用等方面具有广泛的应用前景。
本文将介绍高速摄像观察技术的理论基础，并分析该技术在不同领域中的研究进展和应用情况。
首先，高速摄像观察技术的理论基础是摄像机的帧率和快门速度。
传统的摄像机帧率通常为每秒25帧，而高速摄像机的帧率可以达到每秒几百到几万帧甚至更高。
这样的高帧率使得摄像机能够捕捉到瞬间的快速动作，对于观察和研究一些高速运动的现象非常有帮助。
另外，快门速度也对高速摄像观察技术起到重要作用，较快的快门速度可以减少运动物体的模糊，使得图像更加清晰。
高速摄像观察技术在科学研究领域的应用非常广泛。
例如，在物理学研究中，高速摄像技术可以用于观察微小物体的精细运动轨迹，探究物体的动力学特性；在化学领域，高速摄像技术可以用于观察化学反应的动态过程，帮助研究人员深入理解反应机制；在生物学研究中，高速摄像观察技术可以用于观察细胞分裂、蛋白质动态变化等生物过程，促进生命科学的发展。
在工程应用领域，高速摄像观察技术也起到了积极作用。
例如，在机械工程中，高速摄像技术可以帮助工程师观察和分析机械零件的运动和变形，从而优化设计和改进制造工艺；在航空航天领域，高速摄像机可以用于观察飞行器的起降、飞行途中的动态特性等，提供重要的技术支持和数据分析。
此外，高速摄像观察技术还在影视制作、体育竞技、安全监控等领域得到广泛应用。
在影视制作中，高速摄像机可以捕捉到细微的动作变化，为电影和电视剧中的特效创作提供支持；在体育竞技中，高速摄像技术可以用于分析运动员的动作和技巧，提高竞技水平；在安全监控中，高速摄像机能够快速捕捉到异常行为，帮助维护社会安全。
然而，虽然高速摄像观察技术在各个领域都有广泛应用，但仍然存在一些挑战和局限性。
首先是成本和设备复杂性的问题，高速摄像设备通常较为昂贵，使用和维护也有一定的技术要求；其次是数据处理和存储的压力，高速摄像技术产生的图像和视频数据量大，需要高效的处理和存储设备；最后是应用领域特殊性的问题，不同领域对高速摄像技术的要求和应用场景各不相同，需要针对性的技术调整和优化。

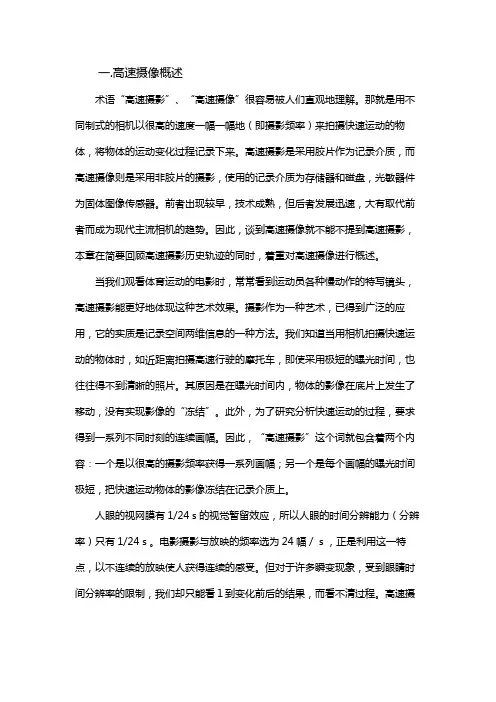

高速摄像简述
一.高速摄像概述术语“高速摄影”、“高速摄像”很容易被人们直观地理解。
那就是用不同制式的相机以很高的速度一幅一幅地（即摄影频率）来拍摄快速运动的物体，将物体的运动变化过程记录下来。
高速摄影是采用胶片作为记录介质，而高速摄像则是采用非胶片的摄影，使用的记录介质为存储器和磁盘，光敏器件为固体图像传感器。
前者出现较早，技术成熟，但后者发展迅速，大有取代前者而成为现代主流相机的趋势。
因此，谈到高速摄像就不能不提到高速摄影，本章在简要回顾高速摄影历史轨迹的同时，着重对高速摄像进行概述。
当我们观看体育运动的电影时，常常看到运动员各种慢动作的特写镜头，高速摄影能更好地体现这种艺术效果。
摄影作为一种艺术，已得到广泛的应用，它的实质是记录空间两维信息的一种方法。
我们知道当用相机拍摄快速运动的物体时，如近距离拍摄高速行驶的摩托车，即使采用极短的曝光时间，也往往得不到清晰的照片。
其原因是在曝光时间内，物体的影像在底片上发生了移动，没有实现影像的“冻结”。
此外，为了研究分析快速运动的过程，要求得到一系列不同时刻的连续画幅。
因此，“高速摄影”这个词就包含着两个内容：一个是以很高的摄影频率获得一系列画幅；另一个是每个画幅的曝光时间极短，把快速运动物体的影像冻结在记录介质上。
人眼的视网膜有1/24ｓ的视觉暂留效应，所以人眼的时间分辨能力（分辨率）只有1/24ｓ。
电影摄影与放映的频率选为24幅／ｓ，正是利用这一特点，以不连续的放映使人获得连续的感受。
但对于许多瞬变现象，受到眼睛时间分辨率的限制，我们却只能看１到变化前后的结果，而看不清过程。
高速摄影是一种以高于电影拍摄频率摄影的技术，当拍摄结果以电影放映频率放映时，现象的变化就被放慢了。
二.高速摄影的定义最初美国的电影与电视工程师学会（SMPTE）建议高速摄影定义为：摄影的曝光时间小于等于１ｍｓ，摄影速度大于或等于250幅／ｓ。
后来充分考虑到各个方面修改为（fuller，1994）：以足够短的曝光时间和足够快的摄影速度记录光学及光电信息，获得的空间和时间分辨率应满足实验者的需求。
超高速摄影技术原理及其应用研究
超高速摄影技术原理及其应用研究在摄影领域，超高速摄影技术是一种非常重要的工具，它能够捕捉到瞬间的细微变化，并提供给我们一种全新的视角来观察事物。
本文将介绍超高速摄影技术的原理和其在各个领域的应用研究。
一、超高速摄影技术的原理超高速摄影技术是通过使用高速摄像机来捕捉高速运动的过程。
它的原理主要涉及到两个方面：高速摄像机的高帧率和快门速度的控制。
高速摄像机的高帧率是指摄像机每秒钟能够拍摄的图像数量。
常见的高速摄像机帧率可达到几千帧至数十万帧，远超普通相机的帧率。
高帧率使得摄像机能够在极短的时间内捕捉到多个连续的图像，从而还原出高速运动的过程。
快门速度的控制是指摄像机的曝光时间。
由于高速运动的过程非常短暂，如果曝光时间过长，图像会因为运动模糊而失真。
因此，在超高速摄影中，需要将快门速度控制在几毫秒乃至几微秒的范围内，以确保图像的清晰度和准确性。
二、超高速摄影技术的应用研究1. 科学研究领域超高速摄影技术在科学研究领域有着广泛的应用。
例如，在物理学研究中，可以利用超高速摄影技术观察高速碰撞、爆炸和物体形变等现象，帮助科学家深入了解物质的性质和反应机制。
在生物学研究中，超高速摄影技术可以用于观察细胞分裂、昆虫飞行和动物行为等，帮助研究者揭示自然界中一些细微而瞬间的动态过程。
2. 工程领域超高速摄影技术在工程领域的应用也非常广泛。
例如，在航天航空领域，超高速摄影技术可以用于研究飞行器起飞、着陆和空气动力学等问题，为改进飞行器设计提供参考。
在汽车工程领域，超高速摄影技术可以用于研究汽车碰撞、气囊展开和轮胎滑动等，为汽车安全性能的提升做出贡献。
3. 艺术创作领域除了科学和工程领域，超高速摄影技术还在艺术创作领域有着独特的应用。
通过超高速摄影技术，摄影师可以捕捉到人类眼睛难以察觉的瞬间美景，创作出令人惊叹的艺术作品。
例如，超高速摄影可以捕捉到水珠飞溅的瞬间、花瓣飘落的瞬间以及碎裂玻璃的瞬间等，呈现给观众一种静止时间的错觉，让人们对事物的运动和变化有了新的认识。

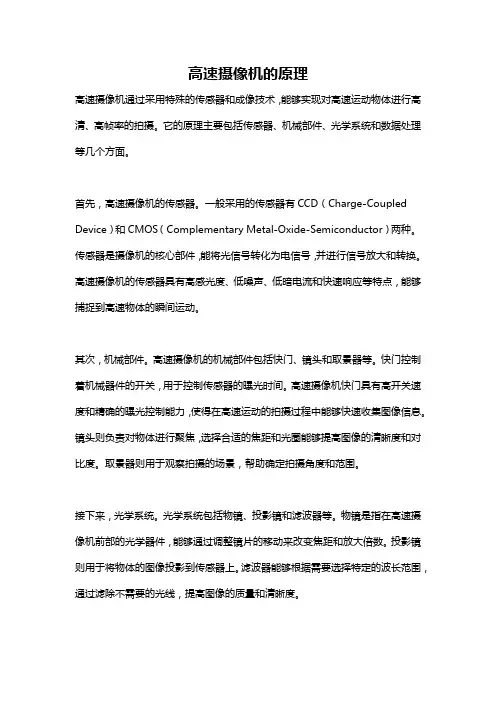

高速摄像机的原理
高速摄像机的原理高速摄像机通过采用特殊的传感器和成像技术，能够实现对高速运动物体进行高清、高帧率的拍摄。
它的原理主要包括传感器、机械部件、光学系统和数据处理等几个方面。
首先，高速摄像机的传感器。
一般采用的传感器有CCD（Charge-Coupled Device）和CMOS（Complementary Metal-Oxide-Semiconductor）两种。
传感器是摄像机的核心部件，能将光信号转化为电信号，并进行信号放大和转换。
高速摄像机的传感器具有高感光度、低噪声、低暗电流和快速响应等特点，能够捕捉到高速物体的瞬间运动。
其次，机械部件。
高速摄像机的机械部件包括快门、镜头和取景器等。
快门控制着机械器件的开关，用于控制传感器的曝光时间。
高速摄像机快门具有高开关速度和精确的曝光控制能力，使得在高速运动的拍摄过程中能够快速收集图像信息。
镜头则负责对物体进行聚焦，选择合适的焦距和光圈能够提高图像的清晰度和对比度。
取景器则用于观察拍摄的场景，帮助确定拍摄角度和范围。
接下来，光学系统。
光学系统包括物镜、投影镜和滤波器等。
物镜是指在高速摄像机前部的光学器件，能够通过调整镜片的移动来改变焦距和放大倍数。
投影镜则用于将物体的图像投影到传感器上。
滤波器能够根据需要选择特定的波长范围，通过滤除不需要的光线，提高图像的质量和清晰度。
最后，数据处理。
高速摄像机通常配备高性能的图像处理器，能够对捕捉到的图像进行快速处理。
首先，图像采集和压缩模块将传感器捕捉到的原始图像数据进行采集和压缩，以减少数据量。
然后，预处理模块对图像进行去噪、矫正和增强等处理，提高图像的质量和细节。
最后，图像编码和存储模块将处理后的图像数据进行编码和压缩，并存储到内存或外部介质中。
综上所述，高速摄像机的原理涉及到传感器、机械部件、光学系统和数据处理等多个方面。
通过高感光度、快速响应和精确控制等技术手段，高速摄像机能够实现对高速运动物体的高清、高帧率拍摄。
高速摄像技术在物理实验中的应用教程
高速摄像技术在物理实验中的应用教程摄影技术的快速发展使得高速摄像成为一种强大的工具，能够捕捉到肉眼无法观察到的极速运动过程。
在物理实验中，高速摄像技术的应用发挥了重要作用，方便了科学家们对各种物理现象的研究与分析。
一、简介高速摄像技术高速摄像技术是一种利用高速帧率记录快速事件的影像技术。
传统的摄像机一般在25到30帧/秒的帧率下工作，而高速摄像机能够实现超过1000帧/秒的记录速度。
高速摄像机依靠大容量存储卡，能够以较低分辨率的方式记录，以获得更高的记录速度。
高速摄像记录到的视频可以通过在计算机上放慢播放来观察快速运动中发生的诸多变化。
二、高速摄像在运动学实验中的应用高速摄像在运动学实验中发挥了至关重要的作用。
以抛射运动为例，传统的摄影技术只能捕捉到整个运动过程的若干帧照片，很难观察到每一个时刻小球的状态。
然而，通过高速摄像技术，可以将整个抛射过程以每个时刻几十帧甚至几百帧的速度记录下来，并将这些图片连续播放，可以清楚地看到小球的运动轨迹和每一帧的细节变化，从而更精确地分析抛射的角度、速度等参数。
除了抛射运动，高速摄像在碰撞运动、自由落体以及摩擦力等实验中也具有重要的应用价值。
通过高速摄像技术，可以详细观察到两个物体在碰撞瞬间的形变以及碰撞后的反弹情况，进而分析碰撞中的动能转化和守恒定律。
此外，高速摄像还可用于观察自由落体运动过程中的空气阻力对物体速度的影响，以及摩擦力对物体运动的影响。
三、高速摄像在波动实验中的应用波动实验中，高速摄像同样展现出其优势。
以水波实验为例，传统的摄影技术只能记录到波浪的静态照片，无法展现水波的波动过程。
而通过高速摄像技术，可以将波浪的波动过程以连续帧图像的方式记录下来，并能够以较低的速度播放，使研究人员更清晰地观察波浪的传播和干涉效应。
在光学实验中，高速摄像技术也发挥了重要作用。
例如，利用高速摄像记录光的偏振现象，可以清晰观察到光线的偏振振动频率和方向。
此外，高速摄像在光的干涉与衍射实验中，能够捕捉到光的干涉过程和各种干涉图案的形成过程，帮助科研人员更深入地理解光的波动性质。
高速摄像机原理
高速摄像机原理
高速摄像机是由一台光学放大器和一台高速摄像机组成的一个高精度的摄像机系统。
光学放大器根据要求增加被观察物体反射回来的光斑的大小，以便高速摄像机更好地拍摄；高速摄像机具有非常快的快门，能够捕捉到被观察对象正在发生的瞬间状态，它将捕捉到
的影像信号转换成图像，同时还可以将这些图像保存在一个外部的数据存储设备中。
高速摄像机的主要原理可以分为三类：
1. 电子束摄像机：它可以产生高能电子束，能够根据情况变化强度，启动快门可以
达到千分之一秒时间的精度，对被摄对象的放射出的辐射能量，将它在探测面后形成电离
和电子束，在核心电子管内管放大，最终信号经去相位器件，加工后向记录机输出恒定的
信号；
2. 闪光束摄像机：它是一种依赖介质性相互照明作用的高速摄像机，它可以用底片
或硅片曝光影像，只要在一定的时间和距离内，可以获得千分之一秒的原始影像；
3. 光电摄像机：它是一种最常用的高速摄像机，它通过获取和分析被摄对象正在发
生的瞬间状态，将光线转换成电子信号，传送到控制电路，以达到视觉拍摄的终极目的。
实际上，高速摄像机可以将被摄对象正在发生的瞬间状态捕捉下来，使用者可以掌握
物体只在微秒级瞬间发生的现象，通过摄像机的反应来观察和记录它的变形运动、载荷强
度和其他特性。
拍摄的图像可以立刻反应当时物体的运动状态，并且可以将这些影像保存
在一个外部的数据存储设备中，从而方便以后进行分析解析。
所以高速摄像机是一种强大的摄像机系统，它基于光学放大器提高了拍摄质量，通过
高速快门能够捕捉到瞬间的画面，拍摄到的影像可以很快输出到外部存储器，并且用于高
速摄像机的技术操作简单，方便使用者控制。
