尼龙简介

形态结构
采用熔纺法制得的锦纶在显微镜中观察到的形态结构具有圆形的截面和无特殊的纵向结构。在电子显微镜下可观察到丝状的原纤组织，锦纶66的原纤宽约10-15nm。如用异形喷丝板，可制成各种特殊截面形状的锦纶，如多角形、多叶形、中空等异形截面。它的聚焦态结构与纺丝过程的拉伸及热处理有密切关系。不同锦纶的大分子主链都由碳原子和氮原子相连而成。
随后卡罗瑟斯又对一系列的聚酯和聚酰胺类化合物进行了深入的研究。经过多方对比，选定他在1935年2月28日首次由己二胺和己二酸合成出的聚酰胺66(第一个6表示二胺中的碳原子数，第二个6表示二酸中的碳原子数)。这种聚酰胺不溶于普通溶剂，熔点为263 ℃，高于通常使用的熨烫温度，拉制的纤维具有丝的外观和光泽，在结构和性质上也接近天然丝，其耐磨性和强度超过当时任何一种纤维。从其性质和制造成本综合考虑，在已知聚酰胺中它是最佳选择。接着，杜邦公司又解决了生产聚酰胺66原料的工业来源问题，1938年10月27日正式宣布世界上第一种合成纤维诞生了，并将聚酰胺66这种合成纤维命名为尼龙(Nylon)。尼龙后来在英语中成了“从煤、空气、水或其他物质合成的，具有耐磨性和柔韧性、类似蛋白质化学结构的所有聚酰胺的总称”。
H—[NH(CH2)XCO]—OH
根据其单元结构所含碳原子数目，可得到不同品种的命名。例如锦纶6，说明它是由含6个碳原子的己内酰胺开环聚合而得。
锦纶6、锦纶66及其他脂肪族锦纶都由带有酰胺键（—NHCO—）的线型大分子组成。锦纶分子中有—CO—、—NH—基团，可以在分子间或分子内形成氢键结合，也可以与其他分子相结合，所以锦纶吸湿能力较好，并且能够形成较好的结晶结构。锦纶分子中的—CH2—(亚甲基）之间因只能产生较弱的范德华力，所以—CH2—链段部分的分子链卷曲度较大。各种锦纶因今—CH2—的个数不同，使分子间氢键的结合形式不完全相同，同时分子卷曲的概率也不一样。另外，有些锦纶分子还有方向性。分子的方向性不同，纤维的结构性质也不完全相同。
阻燃PA
由于在PA中加入了阻燃剂，大部分阻燃剂在高温下易分解，释放出酸性物质，对金属具有腐蚀作用，因此，塑化元件（螺杆、过胶头、过胶圈、过胶垫圈、法兰等）需镀硬铬处理。工艺方面，尽量控制机筒温度不能过高，注射速度不能太快，以避免因胶料温度过高而分解引起制品变色和力学性能下降。
透明PA
具有良好的拉伸强度、耐冲击强度、刚性、耐磨性、耐化学性、表面硬度等性能，透光率高，与光学玻璃相近，加工温度为300--315 ℃，成型加工时，需严格控制机筒温度，熔体温度太高会因降解而导致制品变色，温度太低会因塑化不良而影响制品的透明度。模具温度尽量取低些，模具温度高会因结晶而使制品的透明度降低。
种类
聚酰胺(尼龙)
聚癸二酸癸二胺(尼龙1010)
聚十一酰胺(尼龙11)
聚十二酰胺(尼龙12)
聚己内酰胺(尼龙6)
聚癸二酰己二胺(尼龙610)
聚十二烷二酰己二胺(尼龙612)
聚己二酰己二胺(尼龙66) CAS编码：32131-17-2
聚辛酰胺(尼龙8)
聚9-氨基壬酸(尼龙9)
尼龙6与尼龙66
结构
尼龙6为聚己内酰胺，而尼龙66为聚己二酰己二胺。尼龙66比尼龙6要硬12%，而理论上说， 硬度越高，纤维的脆性越大，从而越容易断裂。但在地毯使用中这点微小的差别是无法分别的。
锦纶的聚焦态结构属于折叠链/伸直链的晶体共存体系，锦纶的单元晶格均属三斜晶系，其原纤之间具有较大的微隙，并由一些排列不规则的无定形分子所联系，而原纤维则由高侧序度的分子所组成的微原纤堆砌而成；微原纤间可能存在较小的微空隙，并由一些侧序度稍差的分子所联系。
不同锦纶的大分子主链都由碳原子和氮原子相连而成。在碳原子、氮原子上所附着的原子数量很少，并且没有侧基存在，故分子成伸展的平面锯齿状，相邻分子间可借主链上的=C=O和=NH生成氢键而相互吸引。
这类锦纶的相对分子量一般为17000-23000.根据所用二元胺和二元酸的碳原子数不同，可以得到不同的锦纶产品，并可通过加在锦纶后的数字区别，其中前一数字是二元胺的碳原子数，后一数字是二元酸的碳原子数。例如锦纶66，说明它是由己二胺和己二酸缩聚制得；锦纶610，说明它是由己二胺和癸二酸制得。
另一类是由己内酰胺缩聚或开环聚合得到的，其长链分子的化学结构式为：
尼龙的属性
由于尼龙具有很多的特性，因此，在汽车、电气设备、机械部构、交通器材、纺织、造纸机械等方面得到广泛应用。
随着汽车的小型化、电子电气设备的高性能化、机械设备轻量化的进程加快，对尼龙的需求将更高更大。特别是尼龙作为结构性材料，对其强度、耐热性、耐寒性等方面提出了很高的要求。尼龙的固有缺点也是限制其应用的重要因素，特别是对于PA6、PA66两大品种来说，与PA46、PAl2等品种比具有很强的价格优势，虽某些性能不能满足相关行业发展的要求。因此，必须针对某一应用领域，通过改性，提高其某些性能，来扩大其应用领域。由于PA强极性的特点，吸湿性强，尺寸稳定性差，但可以通过改性来改善。
清洗性及防污性
影响这两种性能的是是纤维的截面形状及后道的防污处理。而纤维本身的强度及硬度对清洗及防污性影响很小。
熔点及弹性
尼龙6的熔点为220C而尼龙66的熔点为260C。但对地毯的使用温度条件而言，这并不是一个差别。而较低的熔点使得尼龙6与尼龙66相比具有更好的回弹性，抗疲劳性及热稳定性。
色牢度
色牢度并不是尼龙的一个特性，是尼龙中的染料而不是尼龙本身在光照下褪色。
1、错误的堆放方法是如图一，这样不利于通风，时间存放久了，中间部分会发霉，全棉布料上会出现斑点，而且布料牢度下降，用手轻轻就可以把布料撕开，大家都知道这样的布料就成为了废布。
2、正确的堆放方法如图二，这样堆放便于管理，想找什么料子一看便知，好处有利于通风，便于防火，全棉布料最好放在通风良好的地方，比如离门、窗最近的地方，一米是常规门幅，6到7卷放一排，第2层纵向平放，数量必须和底部相同，第3层还是横向平放，数量相同，以此类推。
聚酰胺-6、聚酰胺-66和聚酰胺-610的链节结构分别为[NH(CH2)5CO]、[NH(CH2)6NHCO(CH2)4CO]和[NH(CH2)6NHCO(CH2)8CO]。聚酰胺-6和聚酰胺-66主要用于纺制合成纤维，称为锦纶-6和锦纶-66。尼龙-610则是一种力学性能优良的热塑性工程塑料。
玻璃纤维增强PA
在PA加入30%的玻璃纤维，PA的力学性能、尺寸稳定性、耐热性、耐老化性能有明显提高，耐疲劳 强度是未增强的2.5倍。玻璃纤维增强PA的成型工艺与未增强时大致相同，但因流动较增强前差，所以注射压力和注射速度要适当提高，机筒温度提高10-40℃。由于玻纤在注塑过程中会沿流动方向取向，引起力学性能和收缩率在取向方向上增强，导致制品变形翘曲，因此，模具设计时，浇口的位置、形状要合理，工艺上可以提高模具的温度，制品取出后放入热水中让其缓慢冷却。另外，加入玻纤的比例越大，其对注塑机的塑化元件的磨损越大，最好是采用双金属螺杆、机筒。
常用的锦纶6具有α、β、Υ三种不同晶体，可以形成三种分子链排列密度，其中α晶体最稳定，密度较高，为1.235g/㏄,而β和Υ晶体不稳定，在一定条件下，可相互转变。锦纶6的晶体属单斜晶系，由氢键连接的分子层在晶体中呈上、下交替排列。
研发
1928年，美国最大的化学工业公司──杜邦公司成立了基础化学研究所，年仅32岁的卡罗瑟斯博士受聘担任该所的负责人。他主要从事聚合反应方面的研究。他首先研究双官能团分子的缩聚反应，通过二元醇和二元羧酸的酯化缩合，合成长链的、相对分子质量高的聚酯。在不到两年的时间内，卡罗瑟斯在制备线型聚合物特别是聚酯方面，取得了重要的进展，将聚合物的相对分子质量提高到10 000～25 000，他把相对分子质量高于10 000的聚合物称为高聚物(Superpolymer)。1930年，卡罗瑟斯的助手发现，二元醇和二元羧酸通过缩聚反应制取的高聚酯，其熔融物能像制棉花糖那样抽出丝来，而且这种纤维状的细丝即使冷却后还能继续拉伸，拉伸长度可达到原来的几倍，经过冷却拉伸后纤维的强度、弹性、透明度和光泽度都大大增加。这种聚酯的奇特性质使他们预感到可能具有重大的商业价值，有可能用熔融的聚合物来纺制 纤维。然而，继续研究表明，从聚酯得到纤维只具有理论上的意义。因为高聚酯在100 ℃以下即熔化，特别易溶于各种有机溶剂，只是在水中还稍稳定些，因此不适合用于纺织。
⑧降低尼龙的成本，提高产品竞争力。
总之，通过上述改进，实现尼龙复合材料的高性能化与功能化，进而促进相关行业产品向高性能、高 质量方向发展。
堆放方法
首先要有一个足够宽敞的仓库，如果仓库很小，用什么方法都的堆放不了的（巧媳妇难做无米之炊）。接下来按照布料种类进行区分，比如：针织布料和梭织布料都要区分开，因为针织布料成卷的比较柔软，而梭织布料卷筒起来比较直挺，还有布料材质分类，全棉布料进行分开，涤棉布料和纤维布料分成三个部分。
耐候PA
在PA中加入了碳黑等吸收紫外线的助剂，这些对PA的自润滑性和对金属的磨损大大增强，成型加工时会影响下料和磨损机件。因此，需要采用进料能力强及耐磨性高的螺杆、机筒、过胶头、过胶圈、过胶垫圈组合。聚酰胺分子链上的重复结构单无是酰胺基的一类聚合物。
概括起来，主要在以下几方面进行改性。
①改善尼龙的吸水性，提高制品的尺寸稳定性。
②提高尼龙的阻燃性，以适应电子、电气、通讯等行业的要求。
③提高尼龙的机械强度，以达到金属材料的强度，取代金属
④提高尼龙的抗低温性能，增强其对耐环境应变的能力。
⑤提高尼龙的耐磨性，以适应耐磨要求高的场合。
⑥提高尼龙的抗静电性，以适应矿山及其机械应用的要求。
⑦提高尼龙的耐热性，以适应如汽车发动机等耐高温条件的领域。
尼龙简介

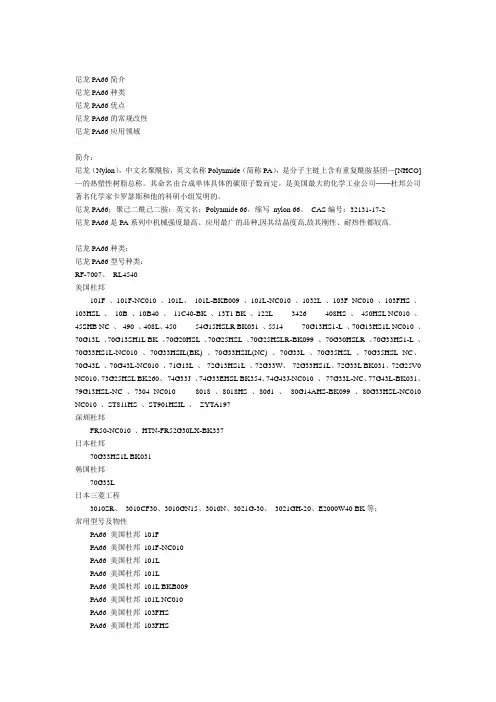

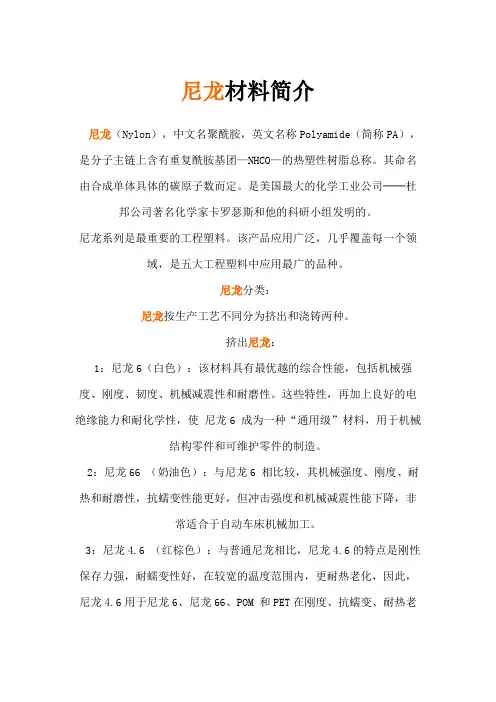

聚酰胺纤维俗称尼龙（Nylon），英文名称Polyamide（简称PA），密度1.15 g/cm，是分子主链上含有重复酰胺基团—[NHCO]—的热塑性树脂总称。包括脂肪族PA，脂肪—芳香族PA和芳香族PA。其中，脂肪族PA品种多，产量大，应用广泛，其命名由合成单体具体的碳原子数而定。是美国著名化学家卡罗瑟斯和他的科研小组发明的。尼龙，是聚酰胺纤维（锦纶）的一种说法，可制成长纤或短纤。
