测绘草图
4 Q235A
6 65Mn
6 Q235A
4 Q235A 2 Q235A
1 Q235A 2 Q235A
1 HT200
数量 材 料 备 注 单件 总计 质量
中南大学机械013班
标记 处数 分 区 更改文件号 签 名 年 月 日 设 计 汪顺民 2003.9.12 标准化 （签名） （年月日）
Hale Waihona Puke 阶段标记质量 比例
? 30R6
30
29 28 27 26 25
24
23
22
A向 C-C
215
? 10 78 104
B-B
D向
技术要求
1.装配后须转动灵活，各密封处不得有漏油现象。 2.装配时选择或磨削调整环，使其厚度适当。 3.所有铸件应清砂粒。 4.油孔内壁应涂红色油漆。
35 DJJSQ00-23
34 DJJSQ00-22
星期五 绘制零件设计草图
星期一 上机
星期二 上机
3周 星期三 上机 星期四 小组交流
星期五 小组交流
下午 绘制装配示意图 绘制零件草图（标注技术要求） 上机 上机 上机
上机 上机 查资料，讨论方案 绘制零件设计草图 上机 上机 上机 完成设计报告，制作幻灯片 小组交流 交全部作业（图纸作业、电子作业）
拆卸箱盖之后的减速器内部
完全拆卸分离的减速器组成零件
减速器箱体实物模型
箱体草图
减速器箱盖实物模型
箱盖草图
传动轴草图
32
33 34 35
19
20
21
31
30
29 28 27 26 25
24
23
22
技术要求
1.装配前清洗各零件。 2.滚动轴承装配后，用手转动时应轻松灵活。 3.接合面之间的间隙不得大于0.03mm。 4.装配后空载运转2-4小时。 5.空载实验合格条件下允许负载实验，实验时
65Mn
螺栓M8X25 2
Q235
测绘草图
时间及进程安排如下
上午
星期一 讲课 准备绘图工具、买图纸及实验指导书
星期二 绘制零件草图
1周 星期三 讲课：Pro/E（操作基础＋草绘） 星期四 讲课：Pro/E（基础特征＋工程特征） 星期五 讲课：Pro/E（特征编辑＋装配）
星期一 星期二
讲课：Pro/E（工程图+技术要求） 上机
2周 星期三 讲课：创意设计布置任务 星期四 绘制零件设计草图
1 Q235A
1 毛毡
1 HT200 1 Q235A
1 45
m=2,z=15
1 HT200 2 Q235A
1 HT200
1 毛毡
2 1 Q235A
1 HT200
1 45
2
1 45 1 45 1 Q235A
m=2,z=55
2 45
1 HT200
1 红纸片
1 玻璃
1 65Mn
1 Q235A 1 Q235A
21 DJJSQ00-12
20 GB1096-79
19 DJJSQ00-11
18 GB97.1-85
17 DJJSQ00-10
16 GB/T6170-2000
15 GB93-87
14 GB/T5782-2000
13 GB/T5782-2000
12 DJJSQ00-09
11 GB/T6170-2000
审核 工艺
标准
共 张第 张
减速器
8
9 10 11
12
13
7 B
B
14 A
80 171
15
16
17
6
C
C
5
18
4 3 21
D
23
70± 0.08 135 180
32
33 34 35
19
20
230
16
158
34
21
23 74
? 20R6
? 30R6
? 47K7
? 62K7 ? 32Hn67
31
? 20R6
密封圈
1
毛毡
端盖
1 HT15-33
圆锥销 3X8 2
45
挡油环
2
Q235
滚动轴承60204 2
齿轮轴
1
45
端盖
1 HT15-33
调整环
1
Q235
轴
1
40
端盖
1 HT15-33
密封圈
1
毛毡
齿轮
1
45
键 A10X22 1
Q235
套筒
1
15
光垫圈 10 2
Q235
螺塞
1
Q235
螺母 M8 6
Q235
弹簧垫圈 8 6
油温不得超过35摄氏度，轴承温升不得超过 40摄氏度，不得有漏油现象。
32 JSQ00-21 31 JSQ00-20 30 JSQ00-19 29 JSQ00-18 28 JSQ00-17 27 JSQ00-16 26 JSQ00-15 25 JSQ00-14 24 JSQ00-13 23 GB276-87 22 JSQ00-12 21 JSQ00-11 20 JSQ00-10 19 GB276-87 18 GB1096-79 17 JSQ00-09 16 JSQ00-08 15 GB117-86 14 JSQ00-07 13 JSQ00-06 12 JSQ00-05 11 GB93-86 10 JSQ00-04 9 GB6170-86 8 GB67-85 7 GB93-86 6 GB6170-86 5 GB5782_86 4 GB5782-86 3 JSQ00-02 2 GB97.1-86 1 JSQ00-01
套筒 密封圈 透盖 调整环 齿轮轴 闷盖 挡油环 透盖 密封圈 轴承204 调整环 闷盖 轴 轴承206 键10x22 齿轮 油标 销A5x20 箱盖 垫片 小盖 垫圈8 通气阀 螺母M8 螺钉M3x10 垫圈10 螺母M10 螺栓M10x70 螺栓M10x30 螺塞 垫圈10 箱体
序号 代 号 名 称
7班、8班上机安排 机电楼D座306
第一阶段：12节 第一周 星期三、四、五上午，3、4节 第二周 星期一 上午，3、4节
星期二上午，1、2、3、4节
第二阶段：14节 第二周 星期五上午1、2、3、4节 第三周 星期一上午1、2、3、4节
星期二上午1、2、3、4节 星期三上午1、2节
一级圆柱齿轮减速器 实物模型
10 DJJSQ00-08
9 GB76-85
8 DJJSQ00-07
7 DJJSQ00-06
6 GB76-85
5 DJJSQ00-05
4 DJJSQ00-04
3 DJJSQ00-03
2 DJJSQ00-02
1 DJJSQ00-01
序 号
代
号
调整环
1
Q235
端盖
1 HT15-33
滚动轴承60206 2
33 GB/T276-1994
32 DJJSQ00-21
31 DJJSQ00-20
30 GB117-2000
29 DJJSQ00-19
28 GB/T276-1994
27 DJJSQ00-18
26 DJJSQ00-17
25 DJJSQ00-16
24 DJJSQ00-15
23 DJJSQ00-14
22 DJJSQ00-13
机械制图-零件图的测绘及草图绘制
110 82 40
测量曲线和曲面 ——坐标法
铅丝 测量曲线和曲面 ——铅丝法
22 1.5 1
25 20
测量圆弧
25
1.75 2
测量螺距
测绘注意点
1. 正确选择测量基准。 磨损部位的尺寸，应参考其配合零件 的相关尺寸，或有关技术资料确定。
2.零件间配合结构的基本尺寸应一致。查阅有关手册，给出 恰当的尺寸偏差。

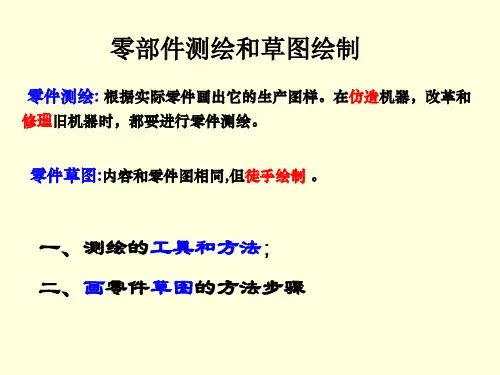

零部件测绘和草图绘制
零件测绘: 根据实际零件画出它的生产图样。在仿造机器，改革和
修理旧机器时，都要进行零件测绘。
零件草图:内容和零件图相同,但徒手绘制 。
一、测绘的工具和方法; 二、画零件草图的方法步骤
一、测绘的工具和方法
（一） 测量工具 （二） 测量方法
1. 测量直线尺寸 2. 测量回转面的直径 3. 测量阶梯孔的直径 4. 测量壁厚 5. 测量孔间距 6. 测量中心高 7. 测量圆角 8. 测量角度 9. 测量曲线或曲面 （1）拓印法 （2）坐标法（3）铅丝法
3.零件上的非配合尺寸，应圆整为整数。
4.截交线和相贯线的处理。分析弄清它们是怎样形成的，然 后用学过的相应方法画出。
5.重视细小结构。如倒角、圆角、凹坑、凸台和退刀槽、中 心孔等。如系标准结构，在测得尺寸后，应参照相应的标准 查出其标准值。
6.过滤零件上的缺陷。如铸造缩孔、砂眼、加工的疵点、磨 损等，不要画出。
二、画零件草图的方法步骤
(1) 定位各视图。画出基准线、中心线。留出标注 尺寸、右下角标题栏的位置。
(2) 画出零件的结构形状。
(3) 注零件表面结构要求，选择基准、画尺寸界限 、尺寸线 ；检查、描深。
(4) 测量尺寸，定技术要求，图中标注。
零件测绘方法详解
例4-1 实测一对配合孔、轴，孔的尺寸为φ25.012mm,轴的尺寸为 φ24.978mm,测绘后圆整并确定尺寸公差。 解： （1）根据孔、轴已知尺寸查表4-2，靠近又符合Ra10系列的 基本 尺寸只有φ25mm。 基准制 （2）又根据这对配合的具体结构可知为基孔制间隙配合,即 基准 孔为H。 （3）又从其他资料知道这对配合是属单件小批生产。从工艺 知 识知道单件小批生产孔、轴尺寸靠近最大实体尺寸（即孔的最小极限 尺寸，轴的最大极限尺寸）。所以轴的尺寸φ25-0.022靠近轴的基本 偏差。查轴的基本偏差表，在φ25mm所在的尺寸段与-0.022靠近的只 有f的基本偏差为-0.020mm,即轴代号为f。 （4）根据同类零件轴知其公差等级为IT7级。又根据工艺等价的性 质，推出孔的公差等级比轴低一级为IT8级。 公差等级 综上可得该配合孔轴的尺寸及公差为：φ25H8/f7或φ25上差为 +0.033下偏差为0/φ25上偏差为-0.020下偏差为-0.041。
测绘绘制草图
五.绘制草图的注意事项 :
4.草图上允许标注封闭尺寸和重复尺寸 草图的尺寸，有时也可注成封闭的尺寸链。对于复杂零件，为 了便于检查测量尺寸的准确性，可由不同基面注上封闭的尺寸，草 图上各个投影尺寸，也允许有重复。 5.配备专门的工作记录本、记好工作记录 绘制草图时，应当配备专门的记录本，记录实测工作摘要，如 记录实测中一时未能确定的问题和疑点、必要的验证资料、各方面 的问题的处理过程、意见等，以作为后续各阶段的重要参考资料和 备忘录。 6.注意两点 1）绘制草图时，对一些易忽略的地方要给予充分的注意。如压 力容器的螺栓联接，为了保证联接的紧密性和工作的可靠性，其中 的螺母预紧力、螺母和垫圈的厚度、板手口尺寸等都会影响结合面 的密封性。 2）对标准件要注意匹配性、成套性，切不可用大垫圈配小螺母 等。

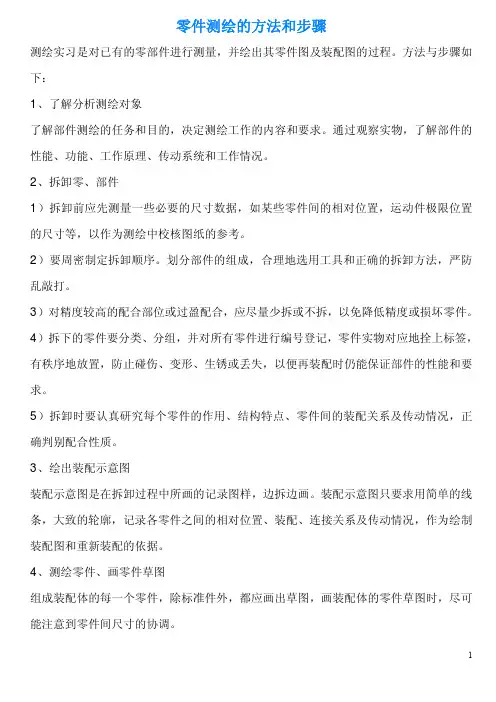

零件测绘方法与步骤
零件测绘的方法和步骤测绘实习是对已有的零部件进行测量，并绘出其零件图及装配图的过程。
方法与步骤如下：1、了解分析测绘对象了解部件测绘的任务和目的，决定测绘工作的内容和要求。
通过观察实物，了解部件的性能、功能、工作原理、传动系统和工作情况。
2、拆卸零、部件1）拆卸前应先测量一些必要的尺寸数据，如某些零件间的相对位置，运动件极限位置的尺寸等，以作为测绘中校核图纸的参考。
2）要周密制定拆卸顺序。
划分部件的组成，合理地选用工具和正确的拆卸方法，严防乱敲打。
3）对精度较高的配合部位或过盈配合，应尽量少拆或不拆，以免降低精度或损坏零件。
4）拆下的零件要分类、分组，并对所有零件进行编号登记，零件实物对应地拴上标签，有秩序地放置，防止碰伤、变形、生锈或丢失，以便再装配时仍能保证部件的性能和要求。
5）拆卸时要认真研究每个零件的作用、结构特点、零件间的装配关系及传动情况，正确判别配合性质。
3、绘出装配示意图装配示意图是在拆卸过程中所画的记录图样，边拆边画。
装配示意图只要求用简单的线条，大致的轮廓，记录各零件之间的相对位置、装配、连接关系及传动情况，作为绘制装配图和重新装配的依据。
4、测绘零件、画零件草图组成装配体的每一个零件，除标准件外，都应画出草图，画装配体的零件草图时，尽可能注意到零件间尺寸的协调。
5、画装配图根据装配体示意图、零件草图，画出装配图，保证使零件之间的装配关系能在装配图上正确的反映出来，以便顺利地拆画零件图。
画装配图的步骤如下：1）选用合适的表达方法。
2）定位布局，即画出各视图的主要基准线。
3）一般从主视图开始，几个视图同时配合作图。
画剖视图时以装配干线为准由内向外画，可避免画出被遮挡的不必要的图线，也可由外向内画。
画完一件后，必须找到与此相邻的件及它们的接触面，将此接触面作为画下一件时的定位面，开始画第二件。
4）注出必要的尺寸及技术要求。
5）插入边框线、标题栏等图块，编序号、填写明细表、标题栏。
电气控制电路测绘步骤和方法
4．相关动作 （1）钥匙开关SB 右旋锁定后，才可接通三相电源； （2）当将开关锁SA2左旋锁上或打开配电箱门行程开关SQ2
闭合，QF线圈通电，断路器QF自动断开车床电路全部断电； （3）打开床头皮带罩后电动机无法起动，受行程开关SQ1控
制，但是电源指示、车床照明正常； 5．照明、信号灯电路：机床照明电路由控制变压器供给交
（1）接线图应表示电器元件的实际位置，同一个电器元件 应画在一起。
（2）接线图要表示出电动机、电器之间的电气连接。凡是 走向相同的可以合并画成单线。控制板内和控制板外各元 器件之间的电气连接是通过接线端子来进行的。
（3）接线图中的元器件的图形和文字符号，以及端子的编 号应与原理图一致，以便于对照检查。
2．冷却液由冷却泵电动机M2拖动供给，单向连续旋转，且 主拖电动机起动后方可起动，即顺序控制。转动转换开关 SA1，接触器KM2线圈获电吸合，冷却泵电动机起动，热继 电器FR2实现对冷却泵电动机的过载保护。
3．刀架快速移动由安装在进给操纵手柄顶端的按钮SB3来控 制，它与接触器KM3组成点动控制电路。将操纵手柄扳到 所需方向，压下按钮SB3，接触器KM3获电吸合，电动机M3 起动，刀架按指定方向快速移动。
2．将绘制好的电气原理草图，对照实物进行操作，检查是 否与实际电路动作情况相符。如果与实际情况相符，用图 纸画出正规电路图，测绘完成。如果不相符，需进行修改， 直至与实际动作相符为止。 绘制CA6140卧式车床电气原理图如下图所示。
.
CA6140卧式.车床电气原理图
.
三、测绘注意事项
1．电气测绘前要切断被测设备或装置电源，尽量做到无电 测绘。如果确需带电测绘，要做好防范措施。
2．要避免大拆大卸，对拆下的线头要做好标记。 3．两人测绘要由一人指挥，协调一致防止事故发生。 4．测绘过程中，如确需开动机床或设备时，要断开执行元

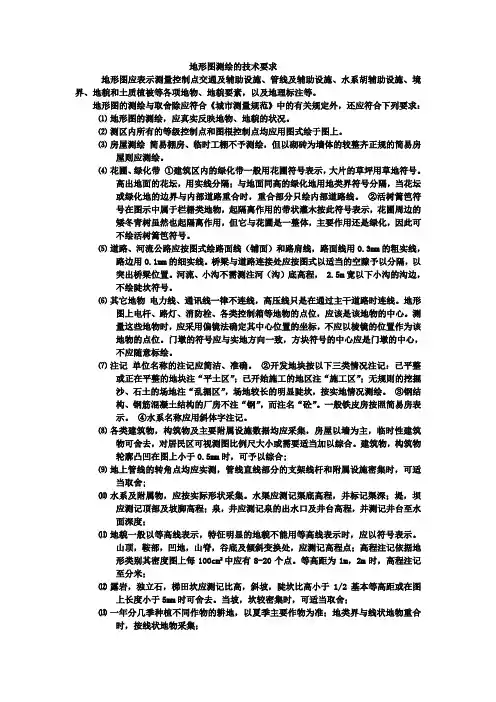

地形图测绘的技术要求以及一些特殊情况下的测绘方法
地形图测绘的技术要求地形图应表示测量控制点交通及辅助设施、管线及辅助设施、水系胡辅助设施、境界、地貌和土质植被等各项地物、地貌要素，以及地理标注等。
地形图的测绘与取舍除应符合《城市测量规范》中的有关规定外，还应符合下列要求：⑴地形图的测绘，应真实反映地物、地貌的状况。
⑵测区内所有的等级控制点和图根控制点均应用图式绘于图上。
⑶房屋测绘简易棚房、临时工棚不予测绘，但以砌砖为墙体的较整齐正规的简易房屋则应测绘。
⑷花圃、绿化带①建筑区内的绿化带一般用花圃符号表示，大片的草坪用草地符号。
高出地面的花坛，用实线分隔；与地面同高的绿化地用地类界符号分隔，当花坛或绿化地的边界与内部道路重合时，重合部分只绘内部道路线。
②活树篱笆符号在图示中属于栏栅类地物，起隔离作用的带状灌木按此符号表示，花圃周边的矮冬青树虽然也起隔离作用，但它与花圃是一整体，主要作用还是绿化，因此可不绘活树篱笆符号。
⑸道路、河流公路应按图式绘路面线（铺面）和路肩线，路面线用0.3mm的粗实线，路边用0.1mm的细实线。
桥梁与道路连接处应按图式以适当的空隙予以分隔，以突出桥梁位置。
河流、小沟不需测注河（沟）底高程， 2.5m宽以下小沟的沟边，不绘陡坎符号。
⑹其它地物电力线、通讯线一律不连线，高压线只是在通过主干道路时连线。
地形图上电杆、路灯、消防栓、各类控制箱等地物的点位，应该是该地物的中心。
测量这些地物时，应采用偏镜法确定其中心位置的坐标，不应以棱镜的位置作为该地物的点位。
门墩的符号应与实地方向一致，方块符号的中心应是门墩的中心，不应随意标绘。
⑺注记单位名称的注记应简洁、准确。
②开发地块按以下三类情况注记：已平整或正在平整的地块注“平土区”；已开始施工的地区注“施工区”；无规则的挖掘沙、石土的场地注“乱掘区”，场地较长的明显陡坎，按实地情况测绘。
③钢结构、钢筋混凝土结构的厂房不注“钢”，而注名“砼”。
一般铁皮房按照简易房表示。
④水系名称应用斜体字注记。
机械制图-零件图的测绘及草图绘制PPT文档22页
61、奢侈是舒适的，否则就不是奢侈 。——CocoCha nel 62、少而好学，如日出之阳；壮而好学 ，如日 中之光 ；志而 好学， 如炳烛 之光。 ——刘 向 63、三军可夺帅也，匹夫不可夺志也。 ——孔 丘 64、人生就是学校。在那里，与其说好 的教师 是幸福 ，不如 说好的 教师是 不幸。 ——海 贝尔 65、接受挑战，就可以享受胜利的喜悦 。——杰纳勒 尔·乔治·S·巴顿
谢谢！
机械制图-零件图的测绘及草图绘制
11、用道德的示范来12、法律是无私的，对谁都一视同仁。在每件事上，她都不徇私情。—— 托马斯
13、公正的法律限制不了好的自由，因为好人不会去做法律不允许的事 情。——弗劳德
14、法律是为了保护无辜而制定的。——爱略特 15、像房子一样，法律和法律都是相互依存的。——伯克
[机械制图基础] 6.4 轴测图徒手绘制
30o角-正等轴测轴
45o角-斜二轴测轴
45o角、30o角-圆弧等分
第四节 轴测图徒手绘制
一、徒手绘图的基本技法
4) 圆、圆角和圆弧画法
小圆（四点画圆）
小圆（四段圆弧成圆）
大圆（八点画圆）
第四节 轴测图徒手绘制
一、徒手绘图的基本技法
4) 圆、圆角和圆弧画法
圆角（角平分线三点画弧）
圆弧（角平分线三点画弧）
第四节 轴测图徒手绘制
一、徒手绘图的基本技法
5) 椭圆画法小Leabharlann 圆（四点成图）大椭圆（四心法）
第四节 轴测图徒手绘制
一、徒手绘图的基本技法
6) 正六边形画法
6）正六边形画法
正六边形（内接于圆）
正六边形（正等测）
第四节 轴测图徒手绘制
二、轴测草图画法示例
【例1】根据两视图徒手画轴测草图
第四节 轴测图徒手绘制
机械制图基础
主讲人：易简
机械工程学院
第六章 轴测图与徒手表达方法
第一节 轴测图基本知识 第二节 正等轴测图 第三节 斜二等轴测图 第四节 轴测图徒手绘制
第四节 轴测图徒手绘制
主
要
一、徒手绘图的基本技法
内 二、轴测草图画法示例 容
第四节 轴测图徒手绘制
不借助绘图仪器和工具，通过目测机件各部分的尺寸和比例，徒手画出的图 样称为草图。
二、轴测草图画法示例
【例2】在网格纸上徒手画轴测草图
第四节 轴测图徒手绘制
课 一、徒手绘图的基本技法
程
直线、等分线段、角度、圆、圆角、圆弧、椭圆、正六 边形等画法
小 二、轴测草图画法示例
结
徒手画轴测草图、网格纸上画轴测草图
渝规发61号附件1
附件1保护性建筑测绘技术要点一、测绘工具准备（一）测量工具皮卷尺（１个/组）：常用规格有15米、20米、30米、50米等。
应用广泛，从总平面到单体建筑平面上的各种尺寸以及高度、柱围等都可以用它测量。
软尺（１个/人）：用来测量圆柱形构件的周长以换算出直径。
小钢卷尺（１个/人）：常用规格有3米、5米、10米等。
用来测量中等及小尺寸，如柱距、台明的高度及宽度，台阶及铺地尺寸，梁、枋、板等构件的尺寸。
测距仪（１个/组）：用来测量建筑屋顶、檐口高度等竖向尺寸，平面上的各种尺寸也可用其测量。
（二）测量辅助工具指北针（１个/组）：用来确定建筑物和建筑组群的具体方位。
梯子/高凳、竹竿、鱼杆和鱼线（１个/组）：梯子/高凳用来拍摄、测量高处的节点大样。
在没有测距仪的情况下，用竹竿帮助确定建筑屋顶、檐口的高度，竹竿需挺直，大头直径应小于3.5厘米，长度在3～5米较合适；或者将鱼线一端绑上重物（如小石块），将鱼竿接线一端挨近需测绘处，让鱼线自然下垂到刚好接地，然后用皮卷尺或软尺等测量工具测量鱼线长度，从而得出相应的高度。
文件袋（１个/组）：用来装小组里一些公用的东西，如笔、绘图皮卷尺 软尺 小钢卷尺 测距仪纸、纸胶带等小件，便于收纳。
手电筒（１个/人）：历史建筑若室内光线较暗，需要有手电筒辅助照明。
照相机（１个/人）：绘制草图时需要拍摄照片、影像作为对草图的补充。
对于梁架节点、檐口等重要结构部位要适当多拍。
一些艺术价值较高的构件和装饰细部，如脊饰、瓦当、月梁、雀替、驼峰、门窗、砖雕、石雕等必须拍摄照片。
（三）绘图工具坐标纸：带坐标和尺寸的工具纸，放置于绘图纸下，一般用纸胶带等固定在绘图板上，用于提高草图绘制的速度和准确性。
绘图纸：绘图纸最好有一定透明度（如拷贝纸），这样绘制同类草图（如一层平面与屋顶平面）时可以提高效率。
笔：绘制草图以铅笔为主，HB～2B铅笔较为合适。
此外还应准备几支其它颜色的Mark笔或签字笔，用以标注尺寸及简要文字说明。
设计草图及其绘制
设计草图及其绘制商南县高级中学魏克华【教学内容】【教材分析】在设计草图及其绘制一课中向学生介绍了设计草图、绘制草图，草图在设计中的实际意义和作用。
一、绘制草图的概念①绘制草图是不用绘图仪器的，而按目测比例徒手画出图样的绘图方法，这种图样成为草图或徒手画。
这种图主要用于现场测绘，设计方案讨论或技术交流，因此，工程技术人员必须具备徒手绘图的能力。
绘画主要手段有3种一是仪器绘图，二是徒手绘图，三是计算机绘图。
二、用草图表达构思有了好的构思，用草图把它表达出来，草图一般都采用徒手绘画来完成③。
徒手绘画就是只用铅笔，不用尺和其它绘图工具的绘图技能，练习好这种技能就可以尽快把自己的构思画出来，这是一种很有使用价值的技能。
三、绘制草图的要求和方法①③徒手绘画练习的基本方法有（1）直线画法（2）圆和曲线画法（3）立体图画法典型案例：汽车草图【教学目标】教学重点：徒手绘制设计草图的方法和步骤。
教学难点：应用设计草图来表达设计意图。
【教学思路（建议）】本课的教学，主要是要求学生掌握草图的绘制的基本方法和步骤。
首先可播放幻灯片，学生看了这些产品，自然有一种感叹，草图设计的多好！从学生们的惊叹与羡慕中，引出本课的教学内容。
这些设计为什么画得这么好，就是因为设计师们在做此产品前有很好的构思。
有了好的构思，怎样把它表达出来——画个草图，这是常用的方法。
（一）什么是草图？草图分构思草图、设计草图（二）绘制草图的要求绘制草图必须要掌握其基本的练习方法，教师必须对学生讲清楚，同时教师要现场演示，激发学生的求知欲望及动手能力的培养。
（1）直线画法要领：铅笔削成锥形，先打点，然后手腕靠着纸面，沿图线方向移动，眼睛要注意终点方向一笔画成。
画短线，用手腕运笔；画长线以手臂动作带动手腕运笔。
直线分水平线、竖线、斜线，须逐个练习，从练习中掌握画线的技能技巧。
如：画水平线时，可将纸微微左倾，自左向右画线，如图（a ）；画竖线，自上向下运笔画线，如图（b）；画斜线可转动纸张，使所画的斜线正好处于顺手方向，如图(c) ；练到一定程度，再进行画各种角度、方形的练习。
测绘的具体要求及注意事项
4 测绘的具体要求及注意事项一、测绘零件草图（一）弄清一级直齿圆柱齿轮减速器的工作原理和装配关系后，进一步分析每个零件的作用、各零件间的相互关系以及结构形状，然后按草图的步骤画出草图。
（二）草图应在坐标纸上完成。
其内容应按零件的工作要求进行，徒手画。
每个零件不必画出正规标题栏，只在相应位置画一个简明标题栏，其上需写明该零件的名称、材料、比例和数量。
（三）各零件图的注意事项1、机体和机盖（1）有关结构本一级直齿圆柱齿轮减速器采用剖分结构，用螺栓将机体与机盖联成一个整体，故在剖分面四周有凸缘，以装配螺栓用，在与螺栓和垫片的接触应锪平；为了提高机体在轴承附近的联接刚度，在两个轴承孔的两端有凸台，以装配螺栓联接。
画图时要用形体分析法，圆锥面、斜平面与圆锥相贯应找出特殊点。
零件凸台上下有加强肋，也是为了提高轴承孔的刚度，测绘时应注意作出其拔模斜度。
左、右两个定位销孔，是保证箱体和箱盖联接时的位置正确。
在加工轴孔前，装好定位销进行镗孔。
为了保证精度，其定位尺寸应与螺栓的定位尺寸分开。
箱体结合面四周开有油槽，并将箱盖的内壁做成斜面，这样当润滑油由齿轮甩至机壁上后便可以沿斜面流入槽中进入轴承回到油池，而油沟经铣削加工而成。
箱体下部的六个孔是安装地脚螺钉用，接触面应刮平。
（2）箱体和箱盖的材料：HT200。
（3）技术要求：（凡属尺寸公差和形位公差等应标注在图中，文字部分在适当位置另外写出）①轴承孔和接触面粗加工后进行时效处理；②对装输入轴和输出轴的轴孔的形位公差要求如下：A．两轴承孔中心线的平行度为0.05mm。
B．各轴孔外端面对轴线的垂直度为0.1mm。
C．前后轴承孔轴线的同轴度为φ0.02mm。
D．各轴承孔的圆柱度不大于其直径公差的一半。
E．各轴承孔的配合精度可选7级精度。
F．两轴承中必距公差为±0.06mm ，在装配图上的综合公差注±0.09mm。
G．机体不允许漏油。
2、齿轮（1）有关结构小齿轮部分的计算及结构同大齿轮。
