模具设计与制造专业毕业设计
惠州经济职业技术学院毕业设计课题名称肥皂盖模具设计学生姓名：***学号： **********专业：模具设计与制造班级：11数控1班指导教师：张孝洲老师二0 一四年六月目录第一章塑件的工艺 (3)1.1塑件材料的选择 (3)1.2塑件的原材料分析 (4)1.3塑件尺寸精度、表面质量及结构分析 (5)1.4塑件的体积和质量 (5)1.5 注塑机的选择 (5)第二章注塑模工艺设计 (6)2.1注射模工艺分析 (6)2.2注射工艺方案的确定 (6)第三章模具设计 (9)3.1 注射模成型零件工作尺寸的计算 (9)3.2 标准模架的选用 (10)3.3 塑料模材料的选用 (10)3.4 模温控制系统设计 (10)3.5 脱模机构的设计 (10)3.6 模具总装配图 (11)第三章总结 (12)第四章参考文献 (12)第一章塑件的工艺1.1塑件材料的选择选择塑件的材料依据是它所处在的工作环境及使用性能的要求，以及原材料厂家提供的材料性能数据.该塑件对材料的要求是电绝缘性、耐腐蚀、成型难易和经济性问题，以下是几种常用材料的性能对比，如表1-1所示。
同时机械加工一样要考虑到加工工艺问题，模具成型也要考虑到材料的注塑特性，在各特点都相差无几的情况下，好的成型特性是选择材料的主要标准，以下是几种材料的性能和成型特性比较，如表1-2所示。
表1-2 材料的性能和成型特性比较以上的性能分析对比中看出该塑件材料选用PS(聚苯乙烯)。
PS有良好的耐化学腐蚀、耐热、耐光以及良好的电绝缘性能，加工流动性好，材料价格便宜。
1.2塑件的原材料分析(1)聚苯乙烯的流动性聚苯乙烯是有苯乙烯的单体聚合而成的高聚物，属于无定型塑料,具有良好的透明性、耐热、耐光以及良好的电绝缘性能，加工流动性好。
聚苯乙烯的流动性好，容易成型，由于聚苯乙烯熔体粘度对剪切速率和温度都比较敏感所以在注射中，无论是增大注射压力或升高机筒温度都会使熔体粘度下降，均可达到改善聚苯乙烯熔体流动性的目的。
制品壁厚对流动性也有一定的影响，PS熔体的最大流动长度与壁厚之比为200：1所以壁厚一般在1.0~4.0之间选取。
（2）PS的成型收缩性PS为非结晶型聚合物，成型收缩率较低，通常为0.6%~0.8%，提高注射压力对降低成型收缩率有利，但注射速度不宜过高，否则模腔内的空气难以及时排出，还会使制件表面不光滑，透明度低，冲击强度下降，同时较大的剪切力还会导致制品的内应力增加，因此对聚苯乙烯来说在不发生波纹、熔接痕等缺陷的前提下应尽可能采用较低的注射速度。
（3）聚苯乙烯的工艺特性PS能耐碱、硫酸、磷酸、10%~30%的盐酸、稀醋酸，但不能耐硝酸及氧化剂的作用；它是无色无味无毒的，吸水性较好。
1.3塑件尺寸精度、表面质量及结构分析（1）尺寸精度分析由于该塑件用的材料是聚苯乙烯，查表可知尺寸精度为5级，属于中等精度，对应的模具相关零件尺寸加工可以保证。
(2) 表面质量该零件的表面要求没有凹陷，无毛刺，内部无缩孔，表面质量光滑，比较容易实现。
（3）结构分析该塑件尺寸中等，整体结构较简单，却带有曲面特征。
结构如下图1.4 塑件的质量和体积由于PS的密度为1.05克/立方厘米；根据绘图软件可得塑件质量为13.457克体积为12.816厘米^31.5注塑机的选择因为塑件质量为13.457克体积为12.816厘米^3所以选用国产的注射机XS-Z-60卧式注塑机；查表可知该注射机的注射量为60CM^3，注射压力为122MPa，锁模力为50X10^4N，注射方式为柱塞式。
第二章注射模工艺设计2.1注射模工艺分析根据制件的材料、厚度、形状及尺寸，在进行模具设计时应注意以下几点：（1）确定注射模的模腔数量、分型面、浇口等零部件的选择；（2）优先选用标准模架及相关标准件；（3）以保证质量和制件生产效率为前提条件，兼顾模具的制造工艺性及制造成本，充分考虑模具的使用寿命；（4）以保证质量和制件生产效率为前提条件，兼顾模具的制造工艺性及制造成本，充分考虑模具的使用寿命；（5）保证模具使用时的安全，确保模具修理、维护的方便；2.2注射工艺方案的确定2.2.1 模腔数量的确定根据该零件的要求，确定最大注射量、锁模力、产品的精度要求、经济性，决定采用一模两腔的模具。
2.2.2选择分型面分型面如下图：以模具结构简单，分型容易且不影响塑件的外观和使用为原则，决定采用单分型面。
分型面选在塑件外形最大轮廓处，有利于塑件顺利脱模，保证了塑件的尺寸精度和表面质量，同时有利于模具的加工和排气。
2.2.3型腔的布置方案的确定如图所示，型腔在模具分型面上以平衡式布置，从主流道到各型腔浇口分流道长度、截面形状与尺寸均相同，可实现各型腔均匀进料和同时充满型腔的目的从而使成型的塑件内在质量均一稳定，力学性能一致。
2.2.4浇注系统的确定普通浇注系统由主流道、分流道、浇口、冷料穴等四部分组成。
如下图（1）主流道设计主流道垂直于分型面，设计在模具的浇口套中，为了让主流道凝料能顺利从浇口套中拔出，主流道设计成圆锥形，锥角а为2°~5°，流道的表面粗糙度Rα≤0.8um。
浇口套采用碳素工具钢T8A材料制造，热处理淬火硬度53~57HRC。
浇口套的形式采用浇口套与定位圈设计成整体式的形式，用螺钉固定在定模座板上。
（2）分流道设计分流道的截面形式采用半圆，可以减小热量散失和压力损耗，分流道长度取10m，采用平衡式布置，表面粗糙度Ra取1.6um。
这可增加对外层塑料熔体的流动阻力，使外层塑料冷却皮层固定，形成绝热层。
（3）浇口的设计交口形式采用侧浇口，开设在分型面上，塑料熔体从外侧充填模具型腔，其截面形式为矩形，由于浇口截面小，去除浇口较容易，且不留明显痕迹。
（4）冷料穴的设计冷料穴的作用是容纳浇注系统流道中料流的前锋冷料，以免这些冷料进入型腔，既影响熔体填充的速度，又影响成型塑件的质量。
采用兼有拉料作用的冷料穴。
2.2.5脱模方式的确定由于开模后，塑件留在动模一侧，内腔顶面是曲面，不能采用推杆和推管推出机构，所以采用推件板推出机构，推杆推在推件板上，推件板将塑件从型芯上推出，推出后推件板底面与动模分开一段距离，清理较为方便，且有利于排气。
这种注射模，在动模部分一定要设置导柱，用于对推件板的支承与导向。
2.2.6 排气形式的确定该模具可以利用固定型芯的端部与模板的配合进行排气，，其配合间隙为0.04um 。
第三章 模具设计根据确定的工艺方案和零件的形状特点、精度要求、所选设备的主要技术参数、模具制造条件以及安全生产等选定其注射模的类型及结构形式。
3.1注射模成型零件工作尺寸的计算3.1.1 型腔尺寸的计算凹模的径向尺寸计算公式(L M )zLsScp Ls δ+∆-+=0)*75.0(凹模的浓度尺寸计算公式(H M )zHsScp Hs δ+∆-+=032)(式中，L S 为塑件外形公称尺寸，H S 为深度公称尺寸，S CP 为塑件的平均收缩率，δZ为模具制造公差，Δ为塑件公差,通常凹、凸模的制造公差取塑件公差的1/6~1/3；查表可知，PS 的收缩率为0.6-0.8%，取平均收缩率0.7％；所以其径向尺寸mm L 1.001.0008.59]6.0*75.0007.0*6060[1++=-+= mm L 11.0011.00075.80]66.0*75.0007.0*8080[2++=-+= 行腔深度mm H 07.0007.003286.17]4.0*007.0*1818[1++=-+= 3.1.2 型芯尺寸的计算凸模部分采用整体嵌入式，单个型芯用铣削加工。
凸模的径向尺寸计算公式（l m ）0)*75.0(z lsScp ls δ-∆++= 凸模的高度尺寸计算公式（h M ）032)(z hsScp hs δ-∆++=式中，l S 为塑件内形公称尺寸，h S 为深度公称尺寸，S CP 为塑件的平均收缩率，δZ 为模具制造公差，Δ为塑件公差,通常凹、凸模的制造公差取塑件公差的1/6~1/3；查表可知，PS 的收缩率为0.6-0.8%，取平均收缩率0.7％；所以其径向尺寸mm l 01.001.077.81]6.0*75.007.0*7676[1--=++= mm l 01.001.092.59]66.0*75.007.0*5656[2--=++= 型芯高度为mm h 007.0007.03253.19]4.0*07.0*1818[--=++=3．2 标准模架的选用根据浇注系统的设计，采用点浇口模架。
根据设计计算出的型芯和型腔的尺寸确定选择的模架定模座板的厚度为20mm ，推件板的厚度为15mm ，凸模固定板的厚度为30mm ，垫块的厚度为50mm ，推杆固定板的厚度为15mm ，动模座板的厚度为20mm 。
3.2.1 其它零部件的选择导柱为￠16×60mm ；螺钉为M6、M10；浇口套的尺寸为￠40mm ，长15mm 主流道衬套为￠16mm,长度为43mm ，小端直径为3mm ，锥角为3°。
3．3 塑料模材料的选用合理选择模具材料和正确确定热处理工艺，是延长模具使用寿命的根本保证。
因此，在选材方面应作全面考虑。
(1)根据模具各零件的功用合理选择 (2)根据生产批量、模具精度要求选择(3)根据模具的加工方法和复杂程度进行选择 (4)根据塑件特性进行选择总之，在选择模具钢材时，既要考虑满足模具加工使用中的要求，更要考虑我国当前模具钢生产的状况。
在满足使用要求的前提下，尽量选用生产量大、价格较低的钢材。
材料选择如装配图所示3．4 冷却系统设计模具的冷却就是将熔融状态的塑料传给模具的热量尽可能迅速地带走，以便塑件冷却定型得最佳的塑件质量。
模具的冷却方法有水冷却、空气冷却和油冷却等；本套模具采用水冷，冷却装置用管道式冷却。
管道式泠却是在模具或模板上钻孔或铣槽后，在孔或槽内嵌入铜管；采用直通式冷却通道，这方式加工简便。
3．5脱模机构的设计脱模机构的设计原则（1） 脱模机构运动的动力一般来自注射机的推出机构，故脱模机构一般设置在注射模的动模内。
（2） 脱模机构应使塑件在顶出过程中不会变形损坏。
（3）脱模机构应能保证塑件在开模过程中留在设置有顶出机构的动模内。
（4）脱模机构应尽量简单可靠，有合适的推出距离。
（5）若塑件需留在定模内，脱模机构应设置在定模内。
由于该塑件的支承面很小，并且不允许留推杆残痕，所以采用推件板推出机构。
3．6模具总装图通过以上设计，可得到如图所示的模具总装图。
模具支承零部件主要由定模座板、动模座板、垫块组成；成型部分由型芯嵌件、型腔组成；浇注系统由主流道、分流道、浇口、冷料穴组成；推出机构由推件板、复位杆、推杆固定板、推板、拉料杆组成；第四章总结通过这四个星期以来的毕业设计工作，不仅是对我几年来学习的总结和回顾，同时也让我深深体会到自身存在的许多不足之处，这也是今后在社会上学习的一种动力，我将会不断地学习，不断的充实自己。

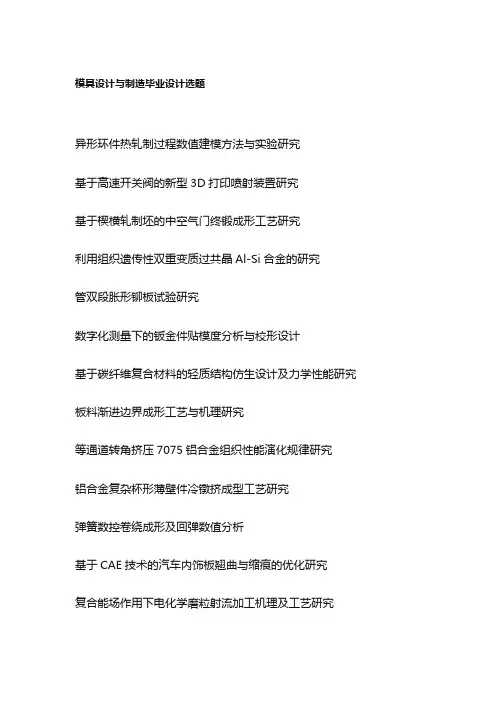

模具设计与制造毕业设计选题(100个)
