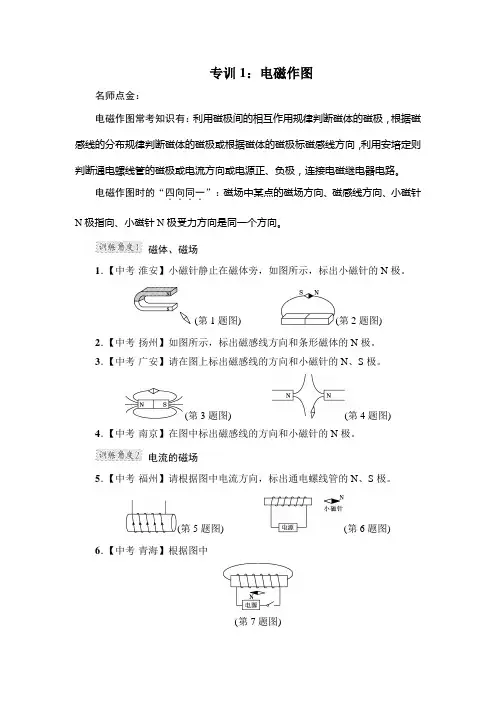

沪粤版九年级下册物理全册专训试题(附答案)
专训1：电磁作图名师点金：电磁作图常考知识有：利用磁极间的相互作用规律判断磁体的磁极，根据磁感线的分布规律判断磁体的磁极或根据磁体的磁极标磁感线方向，利用安培定则判断通电螺线管的磁极或电流方向或电源正、负极，连接电磁继电器电路。
电磁作图时的“四向同一．．．．”：磁场中某点的磁场方向、磁感线方向、小磁针N极指向、小磁针N极受力方向是同一个方向。
磁体、磁场1．【中考·淮安】小磁针静止在磁体旁，如图所示，标出小磁针的N极。
(第1题图)(第2题图) 2．【中考·扬州】如图所示，标出磁感线方向和条形磁体的N极。
3．【中考·广安】请在图上标出磁感线的方向和小磁针的N、S极。
(第3题图)(第4题图) 4．【中考·南京】在图中标出磁感线的方向和小磁针的N极。
电流的磁场5．【中考·福州】请根据图中电流方向，标出通电螺线管的N、S极。
(第5题图)(第6题图) 6．【中考·青海】根据图中(第7题图)小磁针的指向，标出通电螺线管的N极和电源的正极。
7．【中考·南京】如图所示，闭合开关，小磁针静止在通电螺线管正下方，在图中实线上用箭头标出磁感线方向并标出电源的正极。
8．【中考·咸宁】根据图中通电螺线管所标注的S极，请标出图中给定磁感线的方向和小磁针的N极，并在括号内标出电源的正、负极。
(第8题图)(第9题图)9．【中考·凉山】如图所示，根据图中信息，标出通电螺线管的N极和电源的正极。
10．【中考·乐山】小明自制了一个带有电磁铁的木船模型，将它放入水中漂浮，闭合开关后，船头会指向北方。
请在图上标出螺线管的南、北极和电源的正、负极。
(第10题图)(第11题图) 11．【中考·广安】请画出图中螺线管的绕法。
12．【中考·广州】如图甲，通电线圈的B端与磁铁N极相吸，则A端是________极(填“N”或“S”)。

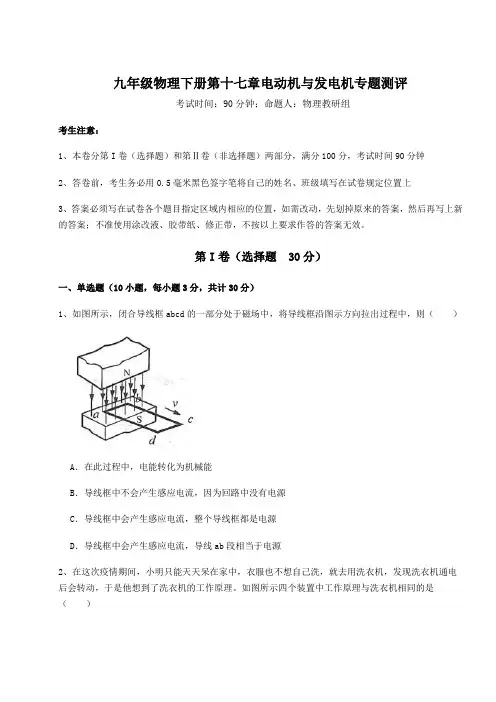

2021-2022学年度强化训练沪粤版九年级物理下册第十七章电动机与发电机专题测评试题(含详细解析)
九年级物理下册第十七章电动机与发电机专题测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图所示，闭合导线框abcd的一部分处于磁场中，将导线框沿图示方向拉出过程中，则（）A．在此过程中，电能转化为机械能B．导线框中不会产生感应电流，因为回路中没有电源C．导线框中会产生感应电流，整个导线框都是电源D．导线框中会产生感应电流，导线ab段相当于电源2、在这次疫情期间，小明只能天天呆在家中，衣服也不想自己洗，就去用洗衣机，发现洗衣机通电后会转动，于是他想到了洗衣机的工作原理。
如图所示四个装置中工作原理与洗衣机相同的是（）A．电磁起重机B．司南C．话筒D．扬声器3、下列对电磁实验现象相应的解释正确的是（）A．闭合开关小磁针N极向左旋转B．线圈匝数越多的电磁铁，磁性强C．该装置用来研究电磁感应现象D．导体竖直向上运动，电流表指针一定会偏转4、以下原理与应用上下对应正确的是（）A．B．C．D．5、人类进入电气化时代的重要标志是大规模使用电能。
电能无法从自然界直接获取，它通常通过发电机由其他形式的能转化而来，最终通过各种用电器转化为其他形式的能。
电能的生产、输送和利用，极大地促进了经济社会发展和人类文明的进步。
物理学家法拉第发明了世界上第一台发电机，其工作原理是（）A．电生磁B．磁生电C．电流的热效应D．磁场对电流的作用6、小罗把两个玩具电机用导线连接在一起(如图)，用力快速拨动甲电机的转叶，发现乙电机的转叶也缓慢转动起来。

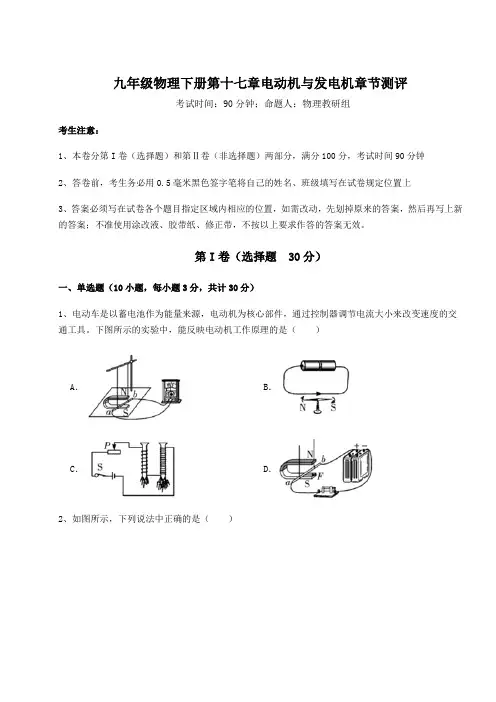

2021-2022学年度强化训练沪粤版九年级物理下册第十七章电动机与发电机章节测评练习题
九年级物理下册第十七章电动机与发电机章节测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、电动车是以蓄电池作为能量来源，电动机为核心部件，通过控制器调节电流大小来改变速度的交通工具。
下图所示的实验中，能反映电动机工作原理的是（）A．B．C．D．2、如图所示，下列说法中正确的是（）A．由图甲可知，磁场是由若干条磁感线组成的B．由图乙可如，通电导体在磁场中受力的作用C．由图丙可知，动圈式扬声器利用了该原理D．由图丁可知，只要导体在磁场中运动，闭合电路中就会产生电流3、关于甲、乙两图的说法中，正确的是（）A．甲图中改变电流大小，电流周围磁场强弱不发生改变B．甲图中改变电流方向，小磁针的偏转方向不发生改变C．利用乙图可研究电磁感应现象D．乙图中闭合开关后，静止的导体就会运动4、关于图中所示实验，下列说法正确的是（）A．该实验揭示了动圈式麦克风的工作原理B．该实验揭示了动圈式扬声器的工作原理C．导体ab沿磁场方向运动时，灵敏电流表指针偏转D．蹄形磁体在竖直方向运动时，灵敏电流表指针偏转5、新能源汽车越来越普及，如图所示为深圳新能源汽车号牌专用标识，号牌中的圆圈由两部分组成：左侧是英文单词“Elerie”的首字母“E”，右侧是电源插头的图案；号牌中的字母“D”表示纯电动汽车，这类汽车发动机的动力装置是电动机，其工作原理是如图所示实验中的（）A． B．C． D．6、下列物理学家或学者与他研究的成果对应正确的是（）A．沈括最早记述了地理的两极和地磁的两极不重合B．法拉第最先通过实验发现了电与磁之间的联系C．伽利略最早利用水银做实验测得了大气压的数值D．奥斯特通过实验最先精确的确定了电流产生的热量跟电流、电阻和通电时间的关系7、如图所示，将灵敏电流计与喇叭串联在一起，上下按动喇叭的锥形纸盆，发现灵敏电流计的指针左右摆动。
2021-2022学年度强化训练沪粤版九年级物理下册第十六章电磁铁与自动控制必考点解析试题
九年级物理下册第十六章电磁铁与自动控制必考点解析考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、从物理学角度解释诗句，下列说法与物理知识相符的是（）A．“潭清疑水浅”实际上是一种光的反射现象B．“看山恰似走来迎”中描述的“山”在“走”，是以山为参照物C．“花气袭人知骤暖”说明温度越高分子的无规则运动越剧烈D．“臣心一片磁针石，不指南方不肯休”，诗中磁针指向南方的一端是磁针的N极2、如图所示，一条形磁铁放在水平桌面上，处于静止状态，电磁铁置于条形磁铁附近并正对固定。
下列叙述中，错误的是（）A．闭合开关后，电磁铁与条形磁铁间有相互吸引力B．闭合开关后，电磁铁的右端为N极C．闭合开关后，条形磁铁受到桌面水平向右的摩擦力D．闭合开关后，滑片P向a移动过程中，电磁铁与条形磁铁间的相互作用力增加3、如图所示，在通电螺线管周围a、b、c、d四个位置画出的小磁针指向正确的是（）A．a、b B．b、c C．c、d D．a、d4、下列说法中不符合物理学发展史的是（）A．奥斯特发现了电流周围存在磁场B．我国宋代学者沈括是世界上最早记述磁偏角的人C．托里拆利最早测出了大气压的数值D．牛顿用实验验证了牛顿第一定律5、用两块条形磁体、硬纸板和铁屑，探究磁场的磁感线分布。
下列磁感线分布正确的是（）A．B．C．D．6、关于下列各图说法正确的是（）A．图①闭合开关，位于螺线管右侧小磁针的N极将向右偏转B．图②光从空气中斜射入水中，在交界面处，发生反射和折射时的光路都画的正确C．图③杠杆ABO在B处吊着物体如图位置平衡时，竖直向上的拉力F是过A点使杆平衡的最小作用力D．图④圆球挂在竖直光滑的墙壁上受三个力的作用，保持静止状态，三个力的示意图都画的正确7、如图所示，下列说法正确的是（）A．温度计的示数为39℃B．通电螺线管的左端为S极C．物体的长度为2.2mD．弹簧测力计的示数为2.2N8、如图是电磁继电器的构造和工作电路示意图．要使电磁铁对衔铁的吸引力变大，以下做法可行的是（）A．去掉电磁铁线圈中的铁芯B．减少电磁铁线圈的匝数C．适当增大电源A的电压D．适当增大电源B的电压9、通电螺线管和磁体A磁极附近磁感线分布如图所示，小磁针处于静止，下列说法正确的是（）A．电源“+”极为c端B．磁体A的右端为N极C．小磁针的a端为S极D．小磁针所在位置没有磁场，所以小磁针处于静止10、下面所做探究实验与得出结论相匹配的是（）A．托里拆利实验可以得出液体内部存在压强B．奥斯特实验可以得出通电导体周围存在磁场C．用小磁针探究磁体周围磁场的实验可以得出磁感线是真实存在的D．探究带电体间的相互作用的实验可以得出同种电荷相互吸引，异种电荷相互排斥第Ⅱ卷（非选择题 70分）二、填空题（5小题，每小题4分，共计20分）1、虽然纯净的水是不导电的，但一般的水都能导电。
2022年九年级物理下册第二十章能源与能量守恒定律全章专训1太阳能利用的计算习题课件新版粤教沪版
全章高频考点专训
2.【中考•咸宁】太阳能清洁无污染，是人类能源的宝库。 某太阳能汽车总质量为400 kg，顶部安装了太阳能电池 板，如图所示。太阳光照射到地面时单位面积上的辐射 功率为1.2×103 W/m2，汽车上的太阳能电池板的有效面 积为5 m2，g取10 N/kg。则：
(1)太阳能电池板能将太阳能转化为电能。 若该太阳能电池板的转换效率为40%，则转换给汽车电 动机的电功率是多少瓦？ 解：太阳能电池板能将太阳能转换给汽车电动机的电功率 P＝ηP0＝40%×1.2×103 W/m2×5 m2＝2.4×103 W。
全章高频考点专训
(2)这辆汽车在某水平路面上匀速行驶时，受到的阻力为车 重的0.02倍，则汽车受到的牵引力为多少牛？ 解：车的重力为G＝mg＝400 kg×10 N/k 000 N＝80 N。
(3)如果这辆汽车的电动机将电能最终转化为机械能的效率 为80%，则汽车在该水平面上匀速行驶的速度为多少米 每秒？ 速度 v＝PF机＝ηF′P＝80%×820.4N×103 W＝24 m/s。
全章高频考点专训
3．如图所示，简易太阳能热水器受光面积为1.2 m2，内装 80 kg水，太阳每分钟辐射到1 m2面积上的热量是 7.56×104 J，如果60%的热量被水吸收，问：
(1)太阳能热水器内壁为什么涂成黑色？ 解：黑色表面对太阳辐射的吸收能力强， 所以太阳能热水器内壁要涂成黑色。
全章高频考点专训
全章高频考点专训
(3)煤气的热值是4.2×107 J/kg，若煤气灶的效率为40%， 烧热[达到(2)中水的末温]这些水需燃烧多少煤气？ 解：m2＝Qηq吸＝4600%%××41..26×3130×71J0/7kJg≈0.583 kg。
全章高频考点专训

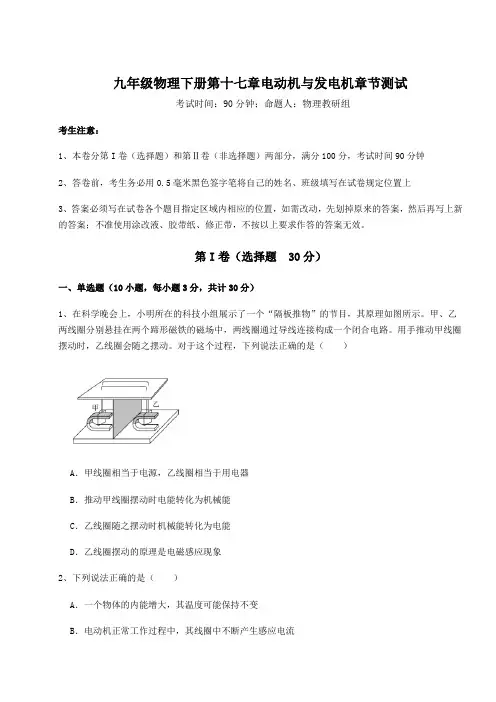

2021-2022学年度强化训练沪粤版九年级物理下册第十七章电动机与发电机章节测试试卷(精选)
九年级物理下册第十七章电动机与发电机章节测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、在科学晚会上，小明所在的科技小组展示了一个“隔板推物”的节目，其原理如图所示。
甲、乙两线圈分别悬挂在两个蹄形磁铁的磁场中，两线圈通过导线连接构成一个闭合电路。
用手推动甲线圈摆动时，乙线圈会随之摆动。
对于这个过程，下列说法正确的是（）A．甲线圈相当于电源，乙线圈相当于用电器B．推动甲线圈摆动时电能转化为机械能C．乙线圈随之摆动时机械能转化为电能D．乙线圈摆动的原理是电磁感应现象2、下列说法正确的是（）A．一个物体的内能增大，其温度可能保持不变B．电动机正常工作过程中，其线圈中不断产生感应电流C．一个物体的运动状态保持不变肯定没有受到力的作用D．浸没在液体中的物体受到竖直向上的浮力，浮力的大小等于物体所受的重力3、如图所示的四个装置可以演示不同的电磁现象，下列说法不正确的是（）A．如图，可以用来演示电流的磁效应B．如图，可以用来探究电磁铁的磁性强弱与线圈匝数多少的关系C．如图，可以用来演示磁场对通电导线的作用D．如图，可以用来演示电磁感应现象，根据该现象制成了电动机4、如图所示的四个装置，以下关于它们的说法中正确的是（）A．图甲可用来演示电动机原理B．图乙可用来演示通电导线周围磁场的强弱与电流大小的关系C．图丙可用来演示电磁铁中磁性强弱与线圈匝数的关系D．图丁可用来演示发电机的工作原理5、下面是电与磁的几幅图，其说法正确的是（）A．图甲，当电流一定时，线圈匝数少的电磁铁，磁性弱B．图乙说明通电导体周围存在着磁场，将小磁针移走，该磁场消失C．图丙装置研究的是导体在磁场中能产生感应电流D．图丁，当开关S闭合时，灯亮，电动机转起来，电铃不响6、如图所示的四个实验中，能够说明电动机工作原理的是（）A．B．C．D．7、电动汽车大大方便了公众的绿色出行。
2018年九年级物理下册 强化训练(一)(新版)粤教沪版
强化训练(一)(参考用时:45分钟)一、选择题1.(2016衢州)如图是“追风者”磁悬浮列车悬浮原理的示意图.该列车通过磁体之间的相互作用,悬浮在轨道上方,以提高运行速度,这里的相互作用是指( A )A.异名磁极相互吸引B.同名磁极相互吸引C.异名磁极相互排斥D.同名磁极相互排斥2.(2016乌鲁木齐)在条形磁铁的周围放置8枚小磁针(其中涂黑的部分是小磁针的N极),下面四幅图正确的是( A )3.(2016台州)指南针是我国古代四大发明之一,下列说法正确的是( A )A.指针是一个磁体B.指针折断后只有一个磁极C.指针能吸引铜、铝等物质D.指针指向不会受附近铁块的影响4.(2017雁塔区校级一模)指南针是我国古代四大发明之一.最早的指南针叫“司南”,是用天然磁石磨成的勺形,勺头为N极,勺柄为S极,如图所示,下列关于司南说法正确的是( B )A.“司南”静止时磁场力与摩擦力平衡B.“司南”与地磁场间的作用力是相互作用力C.“司南”静止时总指南北是因为具有惯性D.“司南”静止时勺柄指向的是地球的北极5.(多选题)下列说法中正确的是( AB )A.磁浮列车能够悬浮是利用了磁极间的相互作用B.奥斯特发现了通电导体周围存在磁场C.地球周围的地磁场的磁感线是从地磁南极出发回到地磁北极的D.地磁的N极在地理的北极附近6.(2016威海)如图所示,用弹簧挂一条形磁铁放在螺线管的正上方,闭合开关,待弹簧稳定后,将滑动变阻器的滑片缓慢向左移动,下列说法正确的是( C )A.电压表示数变大,电流表示数也变大B.电压表示数变小,电流表示数也变小C.螺线管上端是S极,弹簧缩短D.螺线管上端是N极,弹簧伸长二、填空题7.磁体周围存在着一种能使小磁针偏转,但看不见摸不着的物质叫做磁场.物理学中把小磁针静止时N极所指的方向规定为该点磁场方向.8.银行现在使用的银行卡或食堂使用的饭卡不能与其他磁性物体放在一起,原因是上面的磁条容易消磁.9.(2016苏州)在探究通电螺线管外部磁场的方向时,玻璃板上均匀地撒上铁屑,闭合开关,轻敲玻璃板,铁屑的分布情况如图所示,铁屑在玻璃板上的分布与条形磁铁的磁场分布非常相似.若把连接电源正负极的接线对调,再闭合开关,轻敲玻璃板,此时铁屑分布情况不变(选填“改变”或“不变”),小磁针N,S极的指向改变(选填“改变”或“不变”).10.通电螺线管的N,S极如图所示,由此可判断电流是从 a (选填“a”或“b”)端流入螺线管的.三、作图题11.(2017内江)如图所示,地球是一个巨大的磁体,在它周围空间中存在地磁场.它的磁场分布与条形磁铁相似.请在图中大致画出地球外部空间地磁场的磁感线分布示意图,并在每条磁感线上标出方向(至少画6条磁感线).12.在图中画出螺线管B上的绕线,要求通电后使图中的A,B两个螺线管相互排斥.标出闭合开关后通电螺线管和小磁针的四、实验探究题14.小波同学在探究“通电螺线管的外部磁场”实验中,设计了如图所示电路.实验时,(1)可通过观察小磁针北极的指向判断通电螺线管的磁极;(2)小波猜想通电螺线管磁场强弱可能与线圈匝数和电流大小都有关.实验中,他将开关S从1换到2时,调节变阻器的滑片P,再次观察电流表示数,此时调节滑动变阻器是为了控制电流一定,来研究磁场的强弱与线圈匝数的关系.15.(2017潍坊模拟)在研究两个靠近的异名磁极周围磁感线的分布时,几位同学提出了以下四种猜想:(1)利用所学知识,断定猜想 2 和 4 肯定是错误的.你判断的依据是:磁体外部的磁感线都是从N极出发,回到S极.(2)请设计一个简单实验,验证剩下的两个猜想是否正确.简述你的实验方案.主要器材: 小磁针;简要做法: 将小磁针置于异名磁极周围不同处;判断方法: 观察小磁针稳定后N极的指向.。
2021-2022学年度强化训练沪粤版九年级物理下册第十九章电磁波与信息时代专项训练试题(精选)
九年级物理下册第十九章电磁波与信息时代专项训练考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、关于波，下列说法中正确的是( )A．光波、电磁波、声波都可以在真空中传播B．光和电磁波都能够传递信息，声音不能传递信息C．中央电视台与凉山电视台发射的电磁波在空气中的传播速度不同D．导线中有迅速变化的电流，就会在周围空间中激起电磁波2、如图所示，其中是利用数字通信进行传输信号的是（）A．烽火狼烟B．驿马快报C．发送电报D．海军旗语3、华为手机行销世界各国。
关于手机的说法中正确的是（）A．平时我们听见的手机铃声是通过固体传播到我们的耳朵B．手机是通过捕获超声波得到外界信息的C．手机发声时，听筒的膜片振动产生声音D．会议中，将手机铃声调为振动是在传播过程中减弱噪声4、下列关于电磁波的说法正确的是（）A．电磁波在空气中的传播速度是340m/sB．电磁波只能传递声音信号，不能传递图象信号C．微信聊天时手机发射的电磁波不能在真空中传播D．北斗卫星定位系统既可以发射也可以接收电磁波5、下列说法正确的是（）A．学校旗杆顶部安装定滑轮是为了省力B．把铁块压成铁片，形状变了，其质量也会发生改变C．我国的北斗卫星定位系统是利用电磁波米来传递信号的D．做匀速直线运动的物体，速度越大，受到的力也就越大6、2013年6月15日，天宫一号内的宇航员面向全国青少年开展了科普教育活动．如图所示，位于北京地面课堂内的小明同学通过大屏幕观看太空授课直播．太空向地面传输的图象信号和声音信号的载体是（）A．超声波B．电磁波C．紫外线D．导线7、2018年5月14日早间，四川航空公司3U8633航班执行重庆一拉萨航班任务，飞机在9000多米高空自动巡航时，驾驶舱右座前风挡玻璃破裂脱落，但最终安全备降在成都双流机场。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
强化训练(一)
(参考用时:45分钟)
一、选择题
1.(xx衢州)如图是“追风者”磁悬浮列车悬浮原理的示意图.该列车通过磁体之间的相互作用,悬浮在轨道上方,以提高运行速度,这里的相互作用是指( A )
A.异名磁极相互吸引
B.同名磁极相互吸引
C.异名磁极相互排斥
D.同名磁极相互排斥
2.(xx乌鲁木齐)在条形磁铁的周围放置8枚小磁针(其中涂黑的部分是小磁针的N极),下面四幅图正确的是( A )
3.(xx台州)指南针是我国古代四大发明之一,下列说法正确的是( A )
A.指针是一个磁体
B.指针折断后只有一个磁极
C.指针能吸引铜、铝等物质
D.指针指向不会受附近铁块的影响
4.(xx雁塔区校级一模)指南针是我国古代四大发明之一.最早的指南针叫“司南”,是用天然磁石磨成的勺形,勺头为N极,勺柄为S极,如图所示,下列关于司南说法正确的是( B )
A.“司南”静止时磁场力与摩擦力平衡
B.“司南”与地磁场间的作用力是相互作用力
C.“司南”静止时总指南北是因为具有惯性
D.“司南”静止时勺柄指向的是地球的北极
5.(多选题)下列说法中正确的是( AB )
A.磁浮列车能够悬浮是利用了磁极间的相互作用
B.奥斯特发现了通电导体周围存在磁场
C.地球周围的地磁场的磁感线是从地磁南极出发回到地磁北极的
D.地磁的N极在地理的北极附近
6.(xx威海)如图所示,用弹簧挂一条形磁铁放在螺线管的正上方,闭合开关,待弹簧稳定后,将滑动变阻器的滑片缓慢向左移动,下列说法正确的是( C )
A.电压表示数变大,电流表示数也变大
B.电压表示数变小,电流表示数也变小
C.螺线管上端是S极,弹簧缩短
D.螺线管上端是N极,弹簧伸长
二、填空题
7.磁体周围存在着一种能使小磁针偏转,但看不见摸不着的物质叫做磁场.物理学中把小磁针静止时N极所指的方向规定为该点磁场方向.
8.银行现在使用的银行卡或食堂使用的饭卡不能与其他磁性物体放在一起,原因是上面的磁条容易消磁.
9.(xx苏州)在探究通电螺线管外部磁场的方向时,玻璃板上均匀地撒上铁屑,闭合开关,轻敲玻璃板,铁屑的分布情况如图所示,铁屑在玻璃板上的分布与条形磁铁的磁场分布非常相似.若把连接电源正负极的接线对调,再闭合开关,轻敲玻璃板,此时铁屑分布情况不变(选填“改变”或“不变”),小磁针N,S极的指向改变(选填“改变”或“不变”).
10.通电螺线管的N,S极如图所示,由此可判断电流是从 a (选填“a”或“b”)端流入螺线管的.
三、作图题
11.(xx内江)如图所示,地球是一个巨大的磁体,在它周围空间中存在地磁场.它的磁场分布与条形磁铁相似.请在图中大致画出地球外部空间地磁场的磁感线分布示意图,并在每条磁感线上标出方向(至少画6条磁感线).
答案:如图所示
12.在图中画出螺线管B上的绕线,要求通电后使图中的A,B两个螺线管相互排斥.
答案:如图所示
13.(xx泰安)在图中,标出闭合开关后通电螺线管和小磁针的N, S极.
答案:如图所示
四、实验探究题
14.小波同学在探究“通电螺线管的外部磁场”实验中,设计了如图所示电路.实验时,
(1)可通过观察小磁针北极的指向判断通电螺线管的磁极;
(2)小波猜想通电螺线管磁场强弱可能与线圈匝数和电流大小都有关.实验中,他将开关S从1换到2时,调节变阻器的滑片P,再次观察电流表示数,此时调节滑动变阻器是为了控制电流一定,来研究磁场的强弱与线圈匝数的关系.
15.(xx潍坊模拟)在研究两个靠近的异名磁极周围磁感线的分布时,几位同学提出了以下四种猜想:
(1)利用所学知识,断定猜想 2 和 4 肯定是错误的.你判断的依据是:磁体外部的磁感线都是从N极出发,回到S极.
(2)请设计一个简单实验,验证剩下的两个猜想是否正确.简述你的实验方案.主要器材: 小磁针;简要做法: 将小磁针置于异名磁极周围不同处;判断方法: 观察小磁针稳定后N极的指向.
