(强烈推荐)格力中央空调项目施工组织设计(施工方案)
中央空调施工组织设计

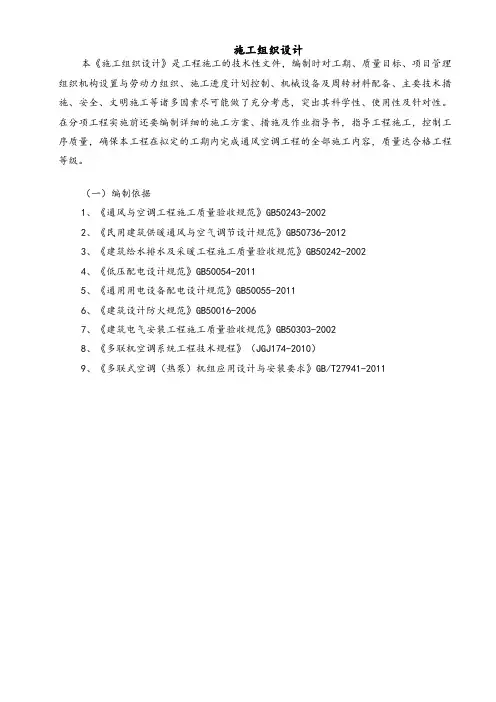

施工组织设计本《施工组织设计》是工程施工的技术性文件，编制时对工期、质量目标、项目管理组织机构设置与劳动力组织、施工进度计划控制、机械设备及周转材料配备、主要技术措施、安全、文明施工等诸多因素尽可能做了充分考虑，突出其科学性、使用性及针对性。
在分项工程实施前还要编制详细的施工方案、措施及作业指导书，指导工程施工，控制工序质量，确保本工程在拟定的工期内完成通风空调工程的全部施工内容，质量达合格工程等级。
（一）编制依据1、《通风与空调工程施工质量验收规范》GB50243-20022、《民用建筑供暖通风与空气调节设计规范》GB50736-20123、《建筑给水排水及采暖工程施工质量验收规范》GB50242-20024、《低压配电设计规范》GB50054-20115、《通用用电设备配电设计规范》GB50055-20116、《建筑设计防火规范》GB50016-20067、《建筑电气安装工程施工质量验收规范》GB50303-20028、《多联机空调系统工程技术规程》（JGJ174-2010）9、《多联式空调（热泵）机组应用设计与安装要求》GB/T27941-2011（二）施工的具体做法设备安装施工程序与工艺方案施工前绘制施工图材料准备施工中套管安装安装室内机冷媒配管安装排水管安装风管安装绝热保温电气工程（连接通讯线，动力线）室外机安装系统连接气密试验真空干燥追加冷媒安装面板和风口调试交付使用说明书1.1 管道和预埋件作业：操作步骤：根据设计及甲方要求→决定所需机器的位置大小、数量→开展工作→检查工作管道预留孔：а）冷凝水管道孔应使管道具有向下的坡度（排水坡度至少保持在i≥0.01，同时也必须考虑绝热管的厚度）。
b ）冷媒管的通孔直径应考虑绝热材料的厚度。
1.2室内机安装：操作步骤：决定安装位置→画线→安装悬吊支架→吊装室内机要点：①悬吊支架必须足以承受室内机的重量；②安装前必须检查并核对设备型号；③注意校正主要的设备（主要是管道的布置和走向）；④应留有足够的空间以供综合维修用；⑤应留有一检修孔，尺寸为不小于450mmX450mm；⑥装室内机时应保证有足够的冷凝水管位置。
中央空调安装工程施工组织设计方案
中央空调安装工程施工组织设计方案目录一、前言 (4)1.1 编制目的和意义 (4)1.2 编制依据 (5)1.3 方案适用范围 (6)二、工程概况 (7)2.1 工程基本情况 (7)2.2 工程施工特点 (8)2.3 工程施工难点及解决方案 (9)三、施工组织设计 (11)3.1 施工原则 (12)3.2 施工组织机构设置 (13)3.2.1 项目经理部 (14)3.2.2 各专业施工队 (15)3.4 施工方法及工艺流程 (17)3.5 施工进度计划 (18)3.6 资源需求计划 (18)3.7 安全文明施工措施 (19)3.7.1 安全管理目标 (21)3.7.2 安全保证措施 (22)3.7.3 文明施工管理措施 (23)3.8 质量保证措施 (24)3.8.1 质量目标 (25)3.8.2 质量保证体系 (26)3.8.3 质量控制措施 (27)3.9 进度控制措施 (29)3.10 成本控制措施 (30)3.11 合同管理 (30)3.13 风险管理 (33)四、施工现场布置 (34)4.1 施工现场平面图 (35)4.2 办公和生活设施布置 (37)4.3 材料设备堆放场地 (39)4.4 现场临时设施 (40)五、主要施工方法及工艺流程 (41)5.1 建筑外机安装 (42)5.2 中央空调管道安装 (43)5.3 中央空调系统调试 (44)5.4 故障处理与维护保养 (46)六、施工设备材料供应 (47)6.1 施工设备选型 (48)6.2 施工材料采购 (50)6.3 设备材料运输与储存 (51)七、现场管理 (52)7.1 人员管理 (53)7.2 物资管理 (54)7.3 质量管理 (56)7.4 安全管理 (57)7.5 环境管理 (58)八、环境保护与文明施工 (60)8.1 环境保护措施 (61)8.2 文明施工管理措施 (62)8.3 节能减排措施 (63)九、应急预案与救援 (64)9.1 应急预案编制 (65)9.2 应急救援队伍组建 (66)9.3 应急物资准备 (67)9.4 应急演练 (68)一、前言随着现代建筑技术的不断进步和人们对室内环境舒适度的日益关注，中央空调系统的安装成为了工程项目中不可或缺的一部分。
中央空调系统施工组织设计方案
中央空调系统施工组织设计方案
一、项目概述
本次中央空调系统施工项目为xx公司办公楼中央空调系统的新
建工程，涉及到供、回风系统的施工，设备安装、管道、风管等的
布置与连接，以及控制系统的安装与调试，旨在为办公楼提供舒适、安全、健康的工作环境。
二、施工组织设计方案
1.施工准备
①人员准备：根据项目需求，组织优秀的专业施工队伍，保证
人员素质和资质符合国家相关要求。
②材料准备：提前对施工所需的设备和材料进行统计、采购，
保证施工材料和设备的质量合格，并保证库存量足够。
③施工现场准备：对施工现场进行检查、清理，并进行安全标识，防止安全事故的发生。
2.管道功规划
本项目的空调系统主要涉及到供、回风系统的施工，其管道规
划应遵循以下原则：
①管道应按照设计方案制定，施工方案应考虑美观、通畅、方
便保养等要素。
②管道应预留检修口，增加检修方便性，同时减轻耗材及人力
投入。
中央空调施工组织方案

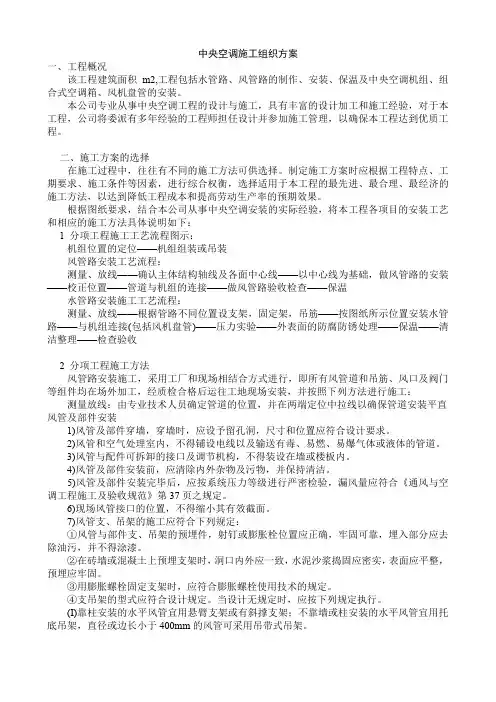

中央空调施工组织方案一、工程概况该工程建筑面积m2,工程包括水管路、风管路的制作、安装、保温及中央空调机组、组合式空调箱、风机盘管的安装。
本公司专业从事中央空调工程的设计与施工，具有丰富的设计加工和施工经验，对于本工程，公司将委派有多年经验的工程师担任设计并参加施工管理，以确保本工程达到优质工程。
二、施工方案的选择在施工过程中，往往有不同的施工方法可供选择。
制定施工方案时应根据工程特点、工期要求、施工条件等因素，进行综合权衡，选择适用于本工程的最先进、最合理、最经济的施工方法，以达到降低工程成本和提高劳动生产率的预期效果。
根据图纸要求，结合本公司从事中央空调安装的实际经验，将本工程各项目的安装工艺和相应的施工方法具体说明如下：1 分项工程施工工艺流程图示：机组位置的定位——机组组装或吊装风管路安装工艺流程：测量、放线——确认主体结构轴线及各面中心线——以中心线为基础，做风管路的安装——校正位置——管道与机组的连接——做风管路验收检查——保温水管路安装施工工艺流程：测量、放线——根据管路不同位置设支架，固定架，吊筋——按图纸所示位置安装水管路——与机组连接(包括风机盘管)——压力实验——外表面的防腐防锈处理——保温——清洁整理——检查验收2 分项工程施工方法风管路安装施工，采用工厂和现场相结合方式进行，即所有风管道和吊筋、风口及阀门等组件均在场外加工，经质检合格后运往工地现场安装，并按照下列方法进行施工：测量放线：由专业技术人员确定管道的位置，并在两端定位中拉线以确保管道安装平直风管及部件安装1)风管及部件穿墙，穿墙时，应设予留孔洞，尺寸和位置应符合设计要求。
2)风管和空气处理室内，不得铺设电线以及输送有毒、易燃、易爆气体或液体的管道。
3)风管与配件可拆卸的接口及调节机构，不得装设在墙或楼板内。
4)风管及部件安装前，应清除内外杂物及污物，并保持清洁。
5)风管及部件安装完毕后，应按系统压力等级进行严密检验，漏风量应符合《通风与空调工程施工及验收规范》第37页之规定。
中央空调施工组织方案
中央空调施工组织方案

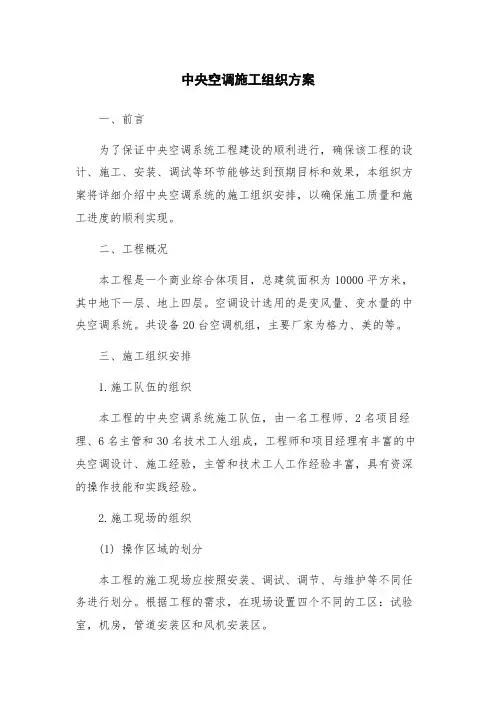

一、前言
为了保证中央空调系统工程建设的顺利进行，确保该工程的设计、施工、安装、调试等环节能够达到预期目标和效果，本组织方案将详细介绍中央空调系统的施工组织安排，以确保施工质量和施工进度的顺利实现。
二、工程概况
本工程是一个商业综合体项目，总建筑面积为10000平方米，其中地下一层、地上四层。
空调设计选用的是变风量、变水量的中央空调系统。
共设备20台空调机组，主要厂家为格力、美的等。
三、施工组织安排
1.施工队伍的组织
本工程的中央空调系统施工队伍，由一名工程师、2名项目经理、6名主管和30名技术工人组成，工程师和项目经理有丰富的中央空调设计、施工经验，主管和技术工人工作经验丰富，具有资深的操作技能和实践经验。
2.施工现场的组织
(1) 操作区域的划分
本工程的施工现场应按照安装、调试、调节、与维护等不同任务进行划分。
根据工程的需求，在现场设置四个不同的工区：试验室，机房，管道安装区和风机安装区。
格力中央空调施工方案说明书
目录珠海格力电器简介...........................................................................................................-1-质量体系............................................................................................................................-3-制造商资格声明...............................................................................................................-4-设计方案.....................................................................................................................-6-一、空调计算参数 (6)二、空调使用区域设计负荷 (6)三、空调系统设计说明及设备选型.......................................................................-6-四、产品概述............................................................................................................-7-五、格力中央空调施工方案 (19)六、售后服务承诺书 (20)七、湖南螺杆机部分用户 (26)获取更多资料微信搜索蓝领星球珠海格力电器简介珠海格力电器股份有限公司是目前全球最大的集研发、生产、销售、服务于一体的专业化空调企业，“格力”空调是中国空调行业唯一的“世界名牌”。
中央空调工程安装施工组织设计方案
一、施工组织设计1、各分局部项工程的施工方法〔一〕、通风空调风系统安装：1、施工条件：(1)管道的密闭套管在土建模板封闭前进行安装。
(2)管道安装在结构完成后墙面未装修前进行进行,有明确的标高线。
2.工艺流程：施工预备→风管及部件制作→风管及部件安装→风管漏光、漏风检查→管道防腐→单机试运转→系统联合试运转调试。
3、风管及部件制作：①、风管及部件选用的材料符合设计和标准要求。
②、风管及部件的几何尺寸，外瞧质量符合设计和标准要求。
③、风管及部件法兰的规格、型号符合设计和标准要求，且风管法兰具有互换性。
④、风管及法兰的防腐符合设计和标准要求。
4.风管及部件的安装：①、支、吊架的安装间距，要符合标准要求。
固定要垂直、牢固，以保证施工质量和美瞧的要求。
②、风管及部件安装过程中不得有使风管及部件发生变形或使风管截面减少的操作行为。
③、风管法兰的垫料厚度宜为3-5mm。
④、管道的安装，按自下而上、先里后外、先大后小的原那么，按设计及标准的要求进行。
保证横平竖直。
⑤、管道穿墙、过楼板处，应加套管，管道连接件及接口部位不应置于套管内。
穿墙套管长度不得小于墙厚。
套管与管道的间隙，应采纳不燃材料填塞密实。
⑥、对所安装完毕的放开管口需进行临时封堵，以防建筑垃圾、砂浆等灌进。
4.1角钢法兰镀锌风管制作安装(1)风管制作a、所使用板材、型钢材料具有出厂合格证书或质量鉴定文件。
镀锌薄钢板外表不得有裂纹、结疤水印等缺陷，应有镀锌层结晶花纹。
b、制作风管及配件的钢板厚度应符合施工验收标准规定。
c、为了保证风管及配件加工制作尺寸的正确性，在预制加工前要在施工现场进行实测、绘制加工草图，确保风管预制符合安装的尺寸要求。
d、镀锌钢板在制作过程中，应采取措施使镀锌层不受破坏；展开下料时，方法要正确，尺寸要正确，咬口拼接时咬口连接类型应符合标准规定，要依据板厚、咬口开线和加工方法不同，正确留出规定的咬口余量和法兰翻边余量；风管接缝应交错设置，矩形风管的纵向闭合缝应设在边角上，以增加强度。
格力分体空调工程施工组织设计方案
格力空调施工方案一）我公司承诺的工期目标（1）、总进度计划的制定计划工程总工期天每天计划安装台，我们每天送货台，实现0库存，降低管理、安保成本，避免由于存放机器不当而导致损坏等问题。
每天对安装的空调进行检测，并形成工作日志，每周请校方进行检查（初检），有问题随时调整，避免最后验收出现不足耽误用户使用。
针对所有空调的遥控器说明书的进行编号集中，每周初验时交给用户保存。
每天派人负责清理包装箱、泡沫塑料等垃圾，保证施工完成后不给使用方造成环境的破坏。
1.1空调室外机安装时间以不影响项目整体外立面装饰工期为准；机安装以不影响装修工程吊顶工期为准。
1.2开工日期：以甲方书面开工通知的开工日期为准。
我公司对总体工期要求的承诺:1)确保按甲方要求的工期完成合同约定的施工项目；2)空调工程竣工时间要服从甲方总体施工计划的安排；3)管道安装分阶段以及设备安装分批次的计划要在服从总体计划的前提下，及时与甲方协商相关事宜，从而有利于工程施工，满足甲方潜在的施工需求。
2、工程进度控制程序进度控制是施工阶段的重要容，是质量、进度、投资三大建设管理环节的中心，直接影响到工期目标的实现和投资效益的发挥。
为此我们形成了进度控制的体系，制定了相应的执行程序。
(1)项目部施工进度计划控制体系的建立发挥施工组织协调工作的作用，项目经理为生产第一责任人的组织机构，作到层层落实，责任分明。
(2)项目经理部进行项目进度控制的程序A.根据施工合同的总工期，定额或类似工程经验和工程难易程度以及工程条件落实情况等为主要依据制定施工进度目标。
从而明确项目分期、分批的开工、竣工日期。
将工程进度计划落实到个人，实行工期进度监督负责制。
B.根据总的施工计划合理编制各阶段的施工进度计划。
施工进度计划应根据工艺关系、组织关系、搭接关系、劳动力计划、材料计划、机械计划、及其质量保证体系、人员到位情况、设备运行状态、原材料供应及施工方法等因素综合确定。
C.及时向监理工程师提出开工申请报告，并按监理工程师下达的开工令指定的日期开工。
