空气预热器堵灰及腐蚀的原因及预防措施
回转式空气预热器堵灰与腐蚀的原因及对策
FUJIAN DIAN LI YU DIANG ONG第28卷第2期2008年6月IS S N 1006-0170CN 35-1174/TM回转式空气预热器堵灰与腐蚀的原因及对策许赞飞（华能福州电厂，福建长乐350200）摘要：简要分析了回转式空气预热器堵灰及腐蚀的原因；提出了防止堵塞方法；介绍了华能福州电厂的经验。
关键词：空气预热器；堵灰；差压；水冲洗中图分类号：TK223.3+5文献标识码：B文章编号：1006-0170（2008）02-0059-02华能福州电厂二期工程2×350M W 燃煤机组采用一次中间再热、单炉膛、平衡通风自然循环汽包锅炉。
2台受热面回转三分仓再生式空气预热器（以下简称空预器）型号为29.5VNT2000，配置固定式水洗装置和蒸汽吹灰装置，并在送风机的入口装有暖风器。
锅炉设计双吸双速离心式引风机，夏季高温时采用高速引风机运行，冬季低温时采用低速引风机运行。
空预器长期运行后，出现堵灰、腐蚀问题，本文介绍其成因及对策。
1堵灰的现象及危害空预器堵灰时，首先表现为其差压上升。
局部堵灰时，空预器烟气侧差压、锅炉一次风、二次风母管风压均呈周期性摆动，摆动周期与空气预热器旋转一周的时间吻合。
当堵塞部分转到一次风口时，一次风压开始下降；当堵塞部分转到二次风口时，二次风压也开始下降；在堵塞部分转过之后，风量又开始增大。
由于风量忽大忽小，致使送风机出口压力波动，炉膛负压随之波动，甚至可能微正压。
如果空预器堵灰严重，则空预器烟气侧、二次风侧差压居高不下，送风机出口压力上升，送、引风机入口挡板电流明显上升，严重时低速引风机无法带额定负荷。
2堵灰及腐蚀的原因分析2.1烟气中含有水蒸气及SO 3烟气中水蒸气的露点(即水露点)一般在30～60℃，在燃料含水量不多的情况下，空气预热器的低温受热面上一般不会结露。
但在燃烧过程中，燃料中的硫份有%～%形成SO 及SO 3。
其中，SO 3与烟气中的水蒸气形成硫酸蒸汽，而硫酸蒸汽的露点(也叫酸露点或烟气露点)则较高，烟气中只要有少量的SO 3，烟气的露点就会提高很多，从而使大量硫酸蒸汽凝结在低于烟气露点的低温受热面上，引起腐蚀，导致空预器堵塞。
回转式空气预热器堵灰的原因分析及预防措施
回转式空气预热器堵灰的原因分析及预防措施回转式空气预热器是电厂锅炉中的重要设备，通过对燃烧风进行预热，提高燃烧效率，降低燃料消耗。
在运行过程中，回转式空气预热器往往会出现堵灰的现象，影响其正常工作。
本文将对回转式空气预热器堵灰的原因进行分析，并提出相应的预防措施。
1. 燃煤质量不佳回转式空气预热器堵灰的一个常见原因是燃煤质量不佳。
煤中的灰分、硫分等杂质在燃烧过程中会产生灰尘，这些灰尘会被风带入预热器中，堆积在预热器的传热管道上，导致管道堵塞。
尤其是一些低品质煤，其灰分和硫分含量更高，更容易产生大量的灰尘，加剧了预热器的堵塞问题。
2. 空气中的颗粒物除了燃料本身的问题，空气中的颗粒物也是导致回转式空气预热器堵灰的原因之一。
空气中存在大量的灰尘、杂质等颗粒物，这些颗粒物会被预热器吸入，并在传热管道上积聚，导致管道堵塞。
3. 系统设计不当部分回转式空气预热器的系统设计存在一些问题，如风道设计不合理、通风不畅等，这些问题会导致预热器内部气流不畅，使得灰尘无法有效排出，从而导致堵塞问题的发生。
4. 运行条件不佳回转式空气预热器在一些运行条件不佳的环境下易堵灰，例如温度过高或者过低、湿度过高等，这些情况都会加剧灰尘的粘附和堆积，导致预热器的堵塞。
二、预防措施为了避免因煤质问题导致的堵灰情况，首先要做的是优化燃煤质量。
选择高品质的煤种，并在燃烧过程中控制好煤的燃烧条件，尽量减少灰尘和杂质的产生。
同时定期清理燃烧设备，确保燃煤燃烧的充分和均匀。
2. 定期清洗空气预热器定期清洗回转式空气预热器是预防堵灰的重要措施。
通过定期清洗，将预热器内积聚的灰尘和杂质清除，确保传热管道的通畅。
3. 加强通风和气流的管理针对系统设计不当导致的问题，应该加强通风和气流的管理，保证预热器内部的气流通畅，有效地将灰尘排出。
在运行过程中，注意控制好运行条件，避免出现过高或过低温度、过高湿度等情况，确保预热器能够正常工作。
5. 定期检查和维护定期对回转式空气预热器进行检查和维护，发现问题及时处理。
预防空气预热器腐蚀和堵灰
３ ３ 加 强 操 作 调 整 ，降低 过剩 空 气 系 ． 数， 司炉 工 要 根 据蒸 发 量 及 煤 种 的变 化 ， 时 及
调 节送 、 引风 机 的 风压 风 量 ， 剩 空气 系 数 大 过 约为 １ ３ ． ２—１ ４ ．。
２ ２ 从 整个 炉体 烟气 流程 来讲 ，空气 预 ．
求 管壁 温度超 过烟ቤተ መጻሕፍቲ ባይዱ 露 点 。
处在锅 炉低 温 区域 的空 气 预热器 ，一旦 发
生 了低温 腐蚀 和堵 灰 ，就会 造成 烟气 通道 不 畅 或堵 塞 ， 风阻力 增 大 ， 引 锅炉 正压 燃烧 ， 降低锅 炉 热负荷 ，降低 锅 炉热效 率 ，影响 锅炉 安全 经
济运行 。
某厂 Ｓ Ｌ ０—１２ Ｈ １ ． ５型 锅 炉 ， 由于燃 用 较 高 硫
分煤 ， 而且长期超负荷运行 ， 不到两年空气预
热器 低 温 段 发生 严 重 腐 蚀 穿孔 漏 风 。
某些用户使用蒸汽时负荷变化较大 ， 或长期低
负荷运行 ， 设备 失修 ， 不及 时清 灰等 原 因 ， 造 而
热器 烟气 通道 截面 较小 ， 阻力较 大 ， 因此 ， 增加
了形 成堵灰 结 渣 的可 能性 。当 松散性 积灰 在管 内粘 附时间 过长 时 ，就可 能 由松散 转变 为 紧密
性 的积灰 。
３４ 定 期 清灰 检 修 ， 时 吹灰 。 锅 炉 ． 及 在 检修 时 ， 用 ５ 的碱 水 浸 泡 管 内堵灰 ， 后 可 ％ 然 用 清水 冲洗 。
・
２ ・ ９
２ 形成机 理 、
（） １ 将送 风机 进 口冷风 变为热 风 。ａ 用 风 ． 筒 吸 收少部 分除尘 净化 后 的低温 烟气 ； ．在送 ｂ
空气预热器堵灰原因分析及预防措施
２ ．福建 漳 州 后石 电厂 ， 建省 漳 州 市 ３ ３０ ） 福 ６ １０
摘
要： 介绍 了内蒙古大唐国际托克托发电有 限责任公 司６ ０ＭＷ 机组锅炉空预 器堵灰情况 ， ０ 文章分析 了空预 器堵灰的
维普资讯
２ ０ ０ ８年 ６月
电
力
设
备
Ｊｎ２ ８ ｕ ． ＯＯ ＶＯＩ９ ＮＯ ６ ． ．
第 ９卷 第 ６期
Ｅｌｃ ｒ ａ ｑｕｐ ｅ ｔｉ ｌＥ ｉｍｅ￣ ｃ
空 气 预 热 器堵 灰 原 因分析 及 预 防措 施
韩 志 成 曾衍 锋 ，
关 键 词 ：空预 器 ； 灰 ； 防措 施 ； 炉 堵 预 锅
中图分 类 号 ： Ｋ ２ ． ４ Ｔ ２３ ３
１ 概述
内蒙 古 大 唐 国 际 托 克 托 发 电有 限 责 任 公 司 （ 文 下
器堵灰已经严重影响锅炉的安全运行。
２ 空 预 器 堵 灰 原 因 分 析
２ １ 空预器 堵灰 现 象 ．
器 ， 至 四 期 锅 炉 在 空 预 器 人 口一 二 次 风 道 上 也 分 别 二
安 装 有 蒸 汽 加 热 空 气 的 暖 风 器 。 冬 季 由 于 气 温 变 化
剧 烈 ， 风 器 经 常 泄 漏 ， 重 时 从 风 机 底 部 排 污 口处 暖 严 有 大 量水 排 出 ， 能 被 迫 停 运 暖 风 器 ， 得 排 烟 温 度 只 使
动 ， 气 自上 而 下 顺 向 流 动 。 每 台 空 预 器 配 置 ２支 吹 烟 灰 器 ， 别安 装在 空 预器 人 口烟道 和 出 口烟 道处 ， 分 吹 灰 介 质 取 自屏 式 过 热 蒸 汽 。 各 台 锅 炉 曾 经 因 空 预 器 堵 灰 严 重 而 被 迫 停 炉 进 行 空 预 器 高 压 水 冲 洗 。 空 预
探讨空预器堵灰的原因及处理措施

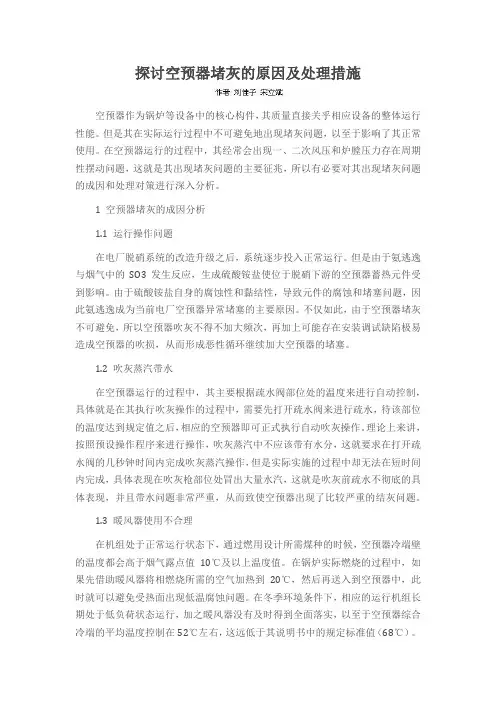

探讨空预器堵灰的原因及处理措施空预器作为锅炉等设备中的核心构件，其质量直接关乎相应设备的整体运行性能。
但是其在实际运行过程中不可避免地出现堵灰问题，以至于影响了其正常使用。
在空预器运行的过程中，其经常会出现一、二次风压和炉膛压力存在周期性摆动问题，这就是其出现堵灰问题的主要征兆，所以有必要对其出现堵灰问题的成因和处理对策进行深入分析。
1 空预器堵灰的成因分析1.1 运行操作问题在电厂脱硝系统的改造升级之后，系统逐步投入正常运行。
但是由于氨逃逸与烟气中的SO3发生反应，生成硫酸铵盐使位于脱硝下游的空预器蓄热元件受到影响。
由于硫酸铵盐自身的腐蚀性和黏结性，导致元件的腐蚀和堵塞问题，因此氨逃逸成为当前电厂空预器异常堵塞的主要原因。
不仅如此，由于空预器堵灰不可避免，所以空预器吹灰不得不加大频次，再加上可能存在安装调试缺陷极易造成空预器的吹损，从而形成恶性循环继续加大空预器的堵塞。
1.2 吹灰蒸汽带水在空预器运行的过程中，其主要根据疏水阀部位处的温度来进行自动控制，具体就是在其执行吹灰操作的过程中，需要先打开疏水阀来进行疏水，待该部位的温度达到规定值之后，相应的空预器即可正式执行自动吹灰操作。
理论上来讲，按照预设操作程序来进行操作，吹灰蒸汽中不应该带有水分，这就要求在打开疏水阀的几秒钟时间内完成吹灰蒸汽操作，但是实际实施的过程中却无法在短时间内完成，具体表现在吹灰枪部位处冒出大量水汽，这就是吹灰前疏水不彻底的具体表现，并且带水问题非常严重，从而致使空预器出现了比较严重的结灰问题。
1.3 暖风器使用不合理在机组处于正常运行状态下，通过燃用设计所需煤种的时候，空预器冷端壁的温度都会高于烟气露点值10℃及以上温度值。
在锅炉实际燃烧的过程中，如果先借助暖风器将相燃烧所需的空气加热到20℃，然后再送入到空预器中，此时就可以避免受热面出现低温腐蚀问题。
在冬季环境条件下，相应的运行机组长期处于低负荷状态运行，加之暖风器没有及时得到全面落实，以至于空预器综合冷端的平均温度控制在52℃左右，这远低于其说明书中的规定标准值（68℃）。
空预器冷端腐蚀原因分析及防范措施
空预器冷端腐蚀原因分析及防范措施空气预热器的低温腐蚀主要发生在空气预热器的冷端（即冷风进口处的低温段）。
对回转式空气预热器而言，腐蚀会加重堵灰，使烟道阻力增大，严重影响锅炉的经济运行。
由低温腐蚀会对锅炉造成很大危害，因此必须预防发生低温腐蚀。
一、低温腐蚀的原因烟气进入低温受热面后，随着受热面的不断吸热，烟气温度逐渐降低，其中的水蒸气可能由于烟气温度降低或在接触温度较低的受热面时发生凝结。
烟气中水蒸气开始凝结的温度称为水露点。
纯净水蒸气露点取决于它在烟气中的分压力。
常压下燃用固体燃料的烟气中，水蒸气的分压力p=0.01-0.015Mpa，水蒸气的露点低至45-54℃，一般情况下不易在受热面上发生结露。
而当锅炉燃用含硫燃料时，硫燃烧后全部或大部分生成二氧化硫，其中一部分二氧化硫（占总含量的1%左右，体积分数）又在一定条件下进一步氧化生成三氧化硫(SO3)。
SO3与烟气中水蒸气化合后生成硫酸蒸汽，硫酸蒸气的凝结温度称为酸露点。
酸露点比水露点要高得多，而且烟气中SO3含量越高，酸露点越高，酸露点可达110-160℃。
当受热面的壁温低于酸露点时，这些酸就会凝结下来，对受热面金属产生严重的腐蚀作用，这种腐蚀称为低温腐蚀。
烟气酸露点的高低，表明了受热面低温腐蚀的范围大小及腐蚀程度高低，酸露点越高，更多受热面要遭受腐蚀，而且腐蚀越严重。
因此，烟气中酸露点是一一个表征低温腐蚀是否会发生的指示。
烟气的酸露点与燃料硫含量和单位时间送入炉内的总硫量有关，而后者是随燃料发热量降低而增大的。
两者对露点的影响，综合起来可用折算硫分来反映。
而且折算硫分越高，燃烧生成SO2就越多，SO3也将增多，致使烟气酸露点升高。
当燃用固体燃料时，烟气中带有大量的飞灰粒子。
飞灰粒子含有钙和其他碱金属化合物，它们可以部分地吸收烟气中的硫酸蒸气，从而可以降低它在烟气中的浓度，使得烟气中硫酸蒸气分压力降低，酸露点也降低。
烟气中飞灰粒子数量越多，影响越显著。
空气预热器堵灰及腐蚀的原因及预防措施
空气预热器堵灰及腐蚀的原因及预防措施【摘要】回转式空气预热器在运行中常见的问题是堵灰及腐蚀，堵灰及腐蚀严重影响锅炉运行的安全性及经济性。
本文针对我厂#4炉空气预热器在运行中存在的问题，并就其中原因作出简要的分析，提出几点预防建议措施，以供同行参考。
【关键词】空气预热器、堵灰、腐蚀一、概述湛江电力有限公司#4机组装机容量为300MW，汽轮机为东方汽轮机厂制造的亚临界、中间再热、两缸两排汽、凝汽式汽轮机，型号为N300-16.7/537/537/-3（合缸），采用喷嘴调节。
锅炉DG1025/18.2-Ⅱ（5）为东方锅炉厂制造的亚临界压力、中间再热、自然循环单炉膛；全悬吊露天布置、平衡通风、燃煤汽包炉。
锅炉配备两台型号为LAP10320/3883的回转式三分仓容克式空气预热器。
空气预热器还配有固定式碱液冲洗装置和蒸汽、强声波吹灰装置，在送风机的入口装有热风再循环装置。
二、空气预热器运行中存在的主要问题1 空气预热器堵灰运行中，首先发现一次、二次风压有摆动现象，随后摆幅逐渐加大，且呈现周期性变化。
其摆动周期与空气预热器旋转一周的时间恰好吻合，这说明空气预热器有堵塞现象。
这是因为当堵塞部分转到一次风口时，一次风压开始下降；当堵塞部分转到二次风口时，二次风压又开始下降，在堵塞部分转过之后，风量又开始增大。
#4锅炉燃烧较不稳定，空气预热器堵灰时，由于风量的忽大忽小，炉膛负压上下大幅度波动，严重影响锅炉燃烧的稳定性。
2 空气预热器腐蚀空气预热器堵灰及腐蚀是息息相关的。
空气预热器堵灰时，空气预热器受热面由于长期积灰结垢，水蒸汽及SO3容易黏附在灰垢上，加重了空气预热器的腐蚀；而空气预热器腐蚀时，受热面光洁度严重恶化，加重了空气预热器的积灰。
空气预热器堵灰及腐蚀时，运行中表现出空气预热器出口一、二次风温降低，排烟温度升高，锅炉效率降低。
三、空气预热器堵灰及腐蚀的原因分析1 烟气中含有水蒸汽及SO3由于烟气中含有水蒸气，而烟气中水蒸汽的露点(即水露点)一般在30～60℃,在燃料中水份不多的情况下,空气预热器的低温受热面上不会结露。
空预器堵灰原因及预防措施
空预器堵灰原因及预防措施空气净化器是现代家庭中常见的电器设备之一，其主要功能是通过过滤空气中的污染物质，提供干净的空气给人们呼吸。
然而，在长时间使用后，空气净化器可能会出现堵灰的情况。
本文将探讨空气净化器堵灰的原因及预防措施。
首先，空气净化器堵灰的原因可以归结为两个方面：过滤器设计不合理和使用环境污染。
过滤器设计不合理是指空气净化器的过滤器设计不够科学合理，无法有效地过滤空气中的污染物质。
这可能是因为过滤器的网眼太大，无法阻挡细小的颗粒物；或者是过滤器的材质不合适，不能吸附住污染物质。
这样一来，污染物质就会进入到过滤器内部，导致过滤器堵塞。
使用环境污染是指空气净化器所处的环境本身就存在大量的污染物质，导致空气净化器需要承担更多的过滤任务。
这可能是因为室内空气中存在大量的灰尘、烟尘等细小颗粒物；或者是室内的污染源较多，例如油烟、甲醛等有害气体。
无论是哪一种情况，都会使得空气净化器吸附的污染物质增加，导致过滤器堵塞。
为了预防空气净化器堵灰，我们可以采取以下几种措施。
首先，选择合适的空气净化器。
在购买空气净化器时，我们应该选择那些过滤效果较好的产品，例如HEPA过滤器、活性炭过滤器等。
这些过滤器可以有效地吸附和过滤空气中的污染物质，减少堵灰的可能性。
其次，定期清洁过滤器。
我们可以按照空气净化器的使用说明，定期清洁过滤器。
清洁过滤器的方法可以根据过滤器的材质和设备的设计而有所差异，一般有水洗、吸尘、清灰等方法。
定期清洁过滤器可以有效地清除过滤器上的污垢，减少堵塞的可能性。
再次，保持室内空气清洁。
为了减少空气净化器的过滤任务，我们应该尽量减少室内的污染源。
例如，定期清洁房屋，保持室内的卫生；减少烹饪时的油烟产生；避免烟草的使用等。
这些措施可以减少室内的污染源，降低空气净化器的过滤负担，延长过滤器的使用寿命。
最后，定期更换过滤器。
空气净化器的过滤器使用时间久了会逐渐失去过滤效果，此时就需要更换新的过滤器。
一般来说，空气净化器的过滤器使用时间通常在6个月至1年左右。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
空气预热器堵灰及腐蚀的原因及预防措施
【摘要】回转式空气预热器在运行中常见的问题是堵灰及腐蚀，堵灰及腐蚀严重影响锅炉运行的安全性及经济性。
本文针对我厂#4炉空气预热器在运行中存在的问题，并就其中原因作出简要的分析，提出几点预防建议措施，以供同行参考。
【关键词】空气预热器、堵灰、腐蚀
一、概述
湛江电力有限公司#4机组装机容量为300MW，汽轮机为东方汽轮机厂制造的亚临界、中间再热、两缸两排汽、凝汽式汽轮机，型号为N300-16.7/537/537/-3（合缸），采用喷嘴调节。
锅炉DG1025/18.2-Ⅱ（5）为东方锅炉厂制造的亚临界压力、中间再热、自然循环单炉膛；全悬吊露天布置、平衡通风、燃煤汽包炉。
锅炉配备两台型号为LAP10320/3883的回转式三分仓容克式空气预热器。
空气预热器还配有固定式碱液冲洗装置和蒸汽、强声波吹灰装置，在送风机的入口装有热风再循环装置。
二、空气预热器运行中存在的主要问题
1 空气预热器堵灰
运行中，首先发现一次、二次风压有摆动现象，随后摆幅逐渐加大，且呈现周期性变化。
其摆动周期与空气预热器旋转一周的时间恰好吻合，这说明空气预热器有堵塞现象。
这是因为当堵塞部分转到一次风口时，一次风压开始下降；当堵塞部分转到二次风口时，二次风压又开始下降，在堵塞部分转过之后，风量又开始增大。
#4锅炉燃烧较不稳定，空气预热器堵灰时，由于风量的忽大忽小，炉膛负压上下大幅度波动，严重影响锅炉燃烧的稳定性。
2 空气预热器腐蚀
空气预热器堵灰及腐蚀是息息相关的。
空气预热器堵灰时，空气预热器受热面由于长期积灰结垢，水蒸汽及SO3容易黏附在灰垢上，加重了空气预热器的腐蚀；而空气预热器腐蚀时，受热面光洁度严重恶化，加重了空气预热器的积灰。
空气预热器堵灰及腐蚀时，运行中表现出空气预热器出口一、二次风温降低，排烟温度升高，锅炉效率降低。
三、空气预热器堵灰及腐蚀的原因分析
1 烟气中含有水蒸汽及SO3
由于烟气中含有水蒸气，而烟气中水蒸汽的露点(即水露点)一般在30～60℃,在燃料中水份不多的情况下,空气预热器的低温受热面上不会结露。
但是在燃烧过程中,燃料中的硫份可能有70%～80%会形成SO2及SO3。
其中SO3与烟气中的水蒸汽形成硫酸蒸汽，而硫酸蒸汽的露点(也叫酸露点或烟气露点)则较高，烟气中只要有少量的SO3，烟气的露点就会提高很多，从而使大量硫酸蒸汽凝结在低于烟气露点的低温受热面上，引起腐蚀。
2 空气预热器冷端壁面温度偏低
湛江电力有限公司#4炉在机组正常运行的情况下，燃用设计煤种时空气预热器的冷端壁温在各种负荷下都将高于烟气露点10℃以上，如果锅炉燃烧所需的空气经过热风再循环加热到20℃以上再送往空气预热器，受热面便不会发生低温腐蚀。
但在寒冷天气，再加上湛江的潮湿天气，由于多方面的原因造成热风再循环投不上，空气预热器冷端综合温度低，冷端壁温不但低于硫酸蒸汽露点，而且低于烟气中水蒸汽露点。
而低温受热面发生严重腐蚀通常在受热面壁温低于酸露点30℃左右以及水露点以下2个区域。
由于空气预热器壁温严重低于烟气中水蒸汽的露点，导致大量的水蒸汽及稀硫酸液凝结，又由于烟气中有大量灰份，灰份沉积在壁面时，与水及酸液起化学作用后发生硬结。
将空气预热器堵死，影响锅炉运行的安全性及经济性。
3 空气预热器传热元件布置紧密
由于空气预热器的传热元件布置较紧密，烟气中的飞灰易沉积在受热面上，使气体流动阻力增加，影响空气预热器的正常工作。
此外低温受热面积灰将造成金属壁温更低，硫酸蒸汽能透过灰层扩散到金属壁上，形成硫酸，使积灰变硬，难以清除。
四、空气预热器堵灰及腐蚀的危害
1 排烟温度升高，降低锅炉运行经济性；
2 烟气阻力增大，致使引风机过载；
3 降低空气预热器的寿命
五、防止空气预热器腐蚀和堵灰的措施
1 提高低温受热面壁温
如使低温受热面壁温高于烟气露点，硫酸蒸汽不能在金属表面凝结，也就不会发生腐蚀。
要提高壁温，就要提高排烟温度及冷空气温度，但提高排烟温度会降低锅炉的经济性，而提高空气预热器入口冷空气温度以提高冷端受热面壁温则是可行的。
在运行过程中，可根据送风机入口温度及时投入热风再循环，并保持空气预热器入口冷风温度在20～50℃的范围。
根据排烟温度及时观察热风再循环调节挡板的情况，使其保持合适的开度，以确保空气预热器冷端综合温度在规定范围内。
2 加强对空气预热器出、入口差压的监视
运行中应加强对空气预热器出、入口一次风、二次风及烟气差压的监视，特别是在冬季气温急剧下降时更应注意。
此时，如果不投热风再循环或热风再循环运行不正常或调整不当，很容易发生空气预热器冷端低温腐蚀及预热器堵塞。
当发现空气预热器出、入口一次风、二次风及烟气差压异常时，应加强调整，采取加强吹灰等措施。
如采取措施后仍不见好转，确认为冷端受热面薄板有可能被腐蚀并开始积灰时，应利用停机的机会及时对冷端受热面进行更换，以确保受热面清洁，防止堵灰加剧。
3 重视热风再循环的投入
湛江天气较为炎热，很容易被人忽视热风再循环的重要性，甚至认为热风再循环
只是摆设，这值得引起值班人员注意。
在冷天气时特别是又冷又潮的天气时，我们要及时投入热风再循环，而且要把送风机入口温度控制在20至50℃。
4 加强空气预热器的吹灰和水洗工作
应确保空气预热器吹灰器能够正常投入。
吹灰前要将吹灰蒸汽疏水彻底排净。
吹灰时尽量保持高一点的负荷，以保证受热面一定的壁温。
同时吹灰蒸汽应保持足够的过热度，避免湿蒸汽经吹灰器进入空气预热器从而加剧堵灰。
吹灰工作每班必须进行一次，并做好记录，发现缺陷及时联系有关部门进行处理。
重新投入强声波吹灰装置，目前#4炉强声波吹灰装置已经故障，如果蒸汽吹灰系统需要检修时，空气预热器吹不了灰，加剧了堵灰。
空气预热器还配有碱液冲洗装置，当空气预热器有堵塞现象时，在运行中或停机时均可对空气预热器进行冲洗。
冲洗后，空气预热器应先经脱水，再彻底干燥，以防空气预热器再次投运后发生受热面腐蚀。
5 加强燃烧调整，减少烟气中SO3含量
烟气中SO3的多少与燃料硫份、火焰温度、燃烧热强度、燃烧空气量、飞灰的性质与数量以及锅炉受热面的催化作用等因素有关。
当燃烧空气量增加时，火焰中的氧原子浓度增加，形成的SO3量也增加，因此在运行中应加强燃烧调整，保持合适的过量空气系数，减少SO3生成，从而最大限度地降低空气预热器的腐蚀。
