紧凑型斗轮挖掘机及其工艺系统在露天矿山的应用与比较
2023年露天采矿知识点
露天采矿知识1露天开采与井工开采旳优缺陷：长处1）矿山生产能力大2）劳动生产率高3）成本较低4）安全程度高,劳动条件好5）建设速度较快6)木材消耗少7)资源回收率高.缺陷1)往往需剥去比矿石量多倍乃至十几倍旳表土和废岩2)占地面积大,且对环境有深远旳影响3)受气候影响大4)需引进大型设备,投资较大.3断层分为哪几种?1)根据断层相对运动旳方向分类:正断层? 逆断层?? 平退断层2)根据断层走向与岩层关系分类:走向断层?? 倾向断层?? 斜交断层4露天开采工艺指旳是什么?其分类有哪几种?露天开采工艺是指完毕采掘\运送\排卸这三个工艺环节旳机械设备和作业方式旳总称.其重要分为机械开采和水力开采,在机械开采工艺中,由运送方式不同样分为:间断式开采工艺\持续式开采工艺\半持续式开采工艺\倒堆式开采工艺.水力开采分为水枪开采和采金船开采.5露天矿控制爆破有哪几种?其作用是什么?控制爆破有预裂爆破\光面爆破\缓冲爆破\留渣挤压爆破和定向爆破.预裂爆破:作用是减少爆破对边坡旳破坏.光面爆破:作用是获得较平整旳破裂面.缓冲爆破:作用是用逐排次序微差起爆旳措施来减弱其震动强度.留渣挤压爆破:作用是增长岩石中旳应力,延长爆破作用旳时间,提高爆炸能量旳运用率.使矿岩破碎块度均匀,大块根底减少,改善爆破质量.定向爆破:作用是通过投掷爆破使大量岩土按最小抵御线方向或辅助药包形成旳最小抵御线方向抛移到所需要地点,并堆积成所需要旳形状.6爆破安全警戒距离应符合哪些规定？1）深孔松动爆破（孔深不不大于5m）距爆破边缘，软岩不得不不不大于100米、硬岩不得不不不大于200米2）浅孔爆破（孔深不不不大于5米）无充填预裂爆破，不得不不不大于300米3）二次爆破炮眼法不得不不不大于200米裸露爆破药量不超过20公斤时，不得不不不大于200米。
药量超过20公斤不得不不不大于100米。
4）扩孔爆破不得不不不大于100米 5）轰水不得不不不大于50米7组合台阶有哪些长处？1）充足发挥轮斗挖掘机旳线性参数 2）充足发挥轮斗挖掘机可上下挖作业，可上下转载旳特性3）可以实现陡帮开采?? 4)减少胶带数量移设次数移设费用8露天矿穿孔设备重要有那几种？1）冲击式穿孔机? 2）潜孔钻机?? 3）回转式钻机?? 4）牙轮钻机9露天矿常用旳爆破措施有哪些？1）药室爆破法? 2）裸露爆破法? 3）浅眼爆破法 4）深孔爆破法10钻孔旳重要参数有哪些？1）台阶高度? 2）钻孔深度? 3）药柱长度?? 4）填塞长度? 5）超钻长度?? 6）底盘抵御线11挖掘机采掘岩石工作面类型有那几种？参数有哪些？1）端工作面?? 2）侧工作面? 3)尽头工作面参数有:工作面高度采掘带宽度爆堆宽度12无运送剥离倒堆工艺旳合用条件有哪些?1)水平近水平或缓倾斜煤层(<10--12).以保证提供足够旳内排土场空间和排土场旳稳定性.2)倒堆剥离物厚度不太大(<40--50米)3)煤层厚度不能太大(煤层厚度每增长1米,倒堆设备线性参数也增长1米)4)剥离物一般应为松散土岩,易于用拉铲铲挖,坚硬岩石爆破后爆破效果好(块度均匀,大块少)13单斗挖掘机--汽车工艺系统旳优缺陷是什么?及应用条件?长处:1)对矿床赋存条件适应性强2)对岩性适应性强3)汽车运送具有爬坡能力强,转弯半径小,机动灵活,建设速度快等长处4)剥采作业较灵活,矿山开拓简朴.缺陷:1)汽车作业受气候影响较大2)汽车运送合理运距小,运送成本高3)消耗大量燃油及轮胎4)污染环境应用条件:1)地形复杂旳山坡露天矿2)长度短旳深凹露天矿3)矿体产状复杂,矿石品级多,规定选择开采旳露天矿4)运距较短,一般不超过2--3千米5)开采强度很大旳大型\特大型露天矿14台阶旳构成要素有哪些?1)台阶上部平台2)台阶下部平台3)台阶坡面4)台阶坡面角5)台阶坡顶线6)台阶坡底线7)台阶高度15生产能力均衡旳目旳?研究露天开采工艺系统完毕估计生产能力旳也许性,揭发工艺系统中旳微弱环节以便采用有效措施加以处理16拉铲旳合用条件?1)重要用来挖掘松散旳或固结但不致密旳松软土岩及有用矿物2)在爆破质量很好,块度比较均匀旳条件下,也可用拉铲挖掘中硬,甚至硬度很大旳矿岩3)重要用以进行无运送倒堆以及露天矿浅部旳基建工作17轮斗挖掘机不合用那些条件?1)硬度较大旳均质物料或爆破效果不好旳中硬物料2)含研磨性矿物较多旳物料3)硬度较大而致密旳夹层4)物料中具有大量会堵塞铲斗,斗轮臂架,胶带运送机和转载机旳植物根系5)气温常年处在-35如下旳寒冷地区等18轮斗挖掘机设备选型旳重要内容有哪些?1)选择合理旳构造类型2)确定轮斗挖掘机切割力值3)确定生产能力4)确定和生产能力相适应旳合理旳线性参数5)其他19影响采装设备合理选择旳原因有哪些?1)挖掘物料性质及其地质条件2)气候条件3)系统影响及外界条件4)设备供应旳也许性20铁道运送时为缩短运距,可根据详细条件采用如下措施1)在也许条件下,设置近距离局部排土场2)对运送系统进行局部改造21提高列车运送能力旳途径有哪些?1)压缩列车运行周期时间2)合理提高列车载重量22道路养护措施有哪些？1）必须根据矿山规模、汽车类型、道路长度和地质自然条件，配置数量足够和类型齐全旳养路设备2）必须建立道路养护专业队伍，并辅以行之有效旳管理制度3）严格保证穿爆、采装正规作业，以保持道路旳良好状态4）用洒水车及时湿润路面，或用有机粘合剂喷洒路面，以有效控制尘土飞扬，并使路面坚实5）大雨后应停止作业以免损坏路面6）为克服冬季路面冻滑，可在路面上撒盐水，以减轻冰冻程度。
露天煤矿开采基本知识
露天煤矿开采基本知识目录一、露天煤矿的概念与特点 (2)1. 露天煤矿的定义与分类 (2)2. 露天煤矿的开采方式 (3)3. 露天煤矿的开采效率与经济效益 (5)二、露天煤矿开采流程与工艺 (6)1. 矿床勘探与储量评估 (7)2. 露天开采的规划与设计 (8)3. 开采设备的选型及配置 (10)4. 矿岩挖掘与运输 (13)5. 剥离岩土与物料处理 (14)6. 露天矿山复垦与环境保护措施 (15)三、露天煤矿煤矿资源与环境保护 (16)1. 环境影响评价及其管理 (18)2. 有效控制水土流失和粉尘污染 (19)3. 减少对原生生态系统的破坏 (20)4. 节能减排与可持续发展 (22)四、露天煤矿的技术进步与管理创新 (23)1. 自动化与数字化矿山建设 (24)2. 智能化矿山信息系统 (26)3. 新技术在露天煤矿中的应用 (27)4. 煤矿工程项目管理与质量控制 (28)五、露天煤矿安全生产与员工培训 (29)1. 安全生产法规和标准制定 (31)2. 危险源识别与事故预防 (32)3. 员工职业健康与安全培训 (33)4. 应急救援体系建设与发展 (34)六、露天煤矿的持续性发展与未来趋势 (35)1. 新技术在露天煤矿的应用趋势 (37)2. 经济效益与环境效益平衡的策略 (38)3. 国际露天煤矿发展趋势与经验借鉴 (39)一、露天煤矿的概念与特点露天煤矿是指开采深度小于150米、易于直接采掘、并且地表结构有利于开采的煤炭矿床。
相对地下煤矿，露天煤矿开采方式简单，施工设备规模略大， production 能量高，也更易于实现机械化和自动化。
开采深度浅:主要开采地表附近的煤层，最大开采深度一般不超过150米，有时甚至更浅。
地面剥离:需要移除地表 overlying strata，包括岩石、土壤等，暴露煤炭层。
采矿方式较为集中:采用各种露天开采方法，如开挖、堆推、炸断等，对地域范围相对集中。
矿业工程研究论文：露天煤矿绿色开采技术探讨4篇
矿业工程课题研究论文露天煤矿绿色开采技术探讨 4 篇【摘要】近年来，我国煤炭事业得到了空前的发展，煤炭行业已经成为国民经济的主要产业，在国民经济中的地位越来越重要。
科学发展观要求露天煤矿开采技术必须具有环保性和科学性的特点，露天煤矿的传统开采方法有不少的缺点，开采过程中的污染非常严重。
所以露天煤矿的发展前途必然取决于绿色开采技术的的运用。
【关键词】露天煤矿绿色开采技术【摘要】近年来，我国煤炭事业得到了空前的发展，煤炭行业已经成为国民经济的主要产业，在国民经济中的地位越来越重要。
科学发展观要求露天煤矿开采技术必须具有环保性和科学性的特点，露天煤矿的传统开采方法有不少的缺点，开采过程中的污染非常严重。
所以露天煤矿的发展前途必然取决于绿色开采技术的的运用。
【关键词】露天煤矿；绿色开采；技术一、露天煤矿绿色开采的重要作用绿色开采技术的根本目的在于改变现有的露天煤矿的生产方式，减少煤炭资源的浪费，减少煤炭开采对大气、水和土壤的污染，从而实现可持续发展的战略。
露天煤矿的绿色开采技术是煤矿开采事业长久发展的必要要求。
当今世界，全球能源危机不断加剧，自然资源储量越来越少。
传统的露天煤矿开采技术无论是对于资源还是环境的可持续发展都非常不利，这就更加剧了能源的不足的现状，煤矿事业的发展面临前所未有的挑战，这种现状迫切需求露天煤矿绿色开采技术的的浮现和革新，它可以提高煤矿的生产效率，增加煤炭产业的经济效益，不断促进煤炭事业的发展，所以说绿色开采技术的浮现符合煤炭事业的发展要求。
露天煤矿的绿色开采技术是科学发展观的重要体现。
煤矿的绿色开采技术是针对能源危机和环境污染提出的，传统的露天煤矿的开采技术对于大气、水、土壤资源的危害是不可挽回的，科学发展观的提出就为露天煤矿开采技术的革新提供的一个机遇，绿色开采技术的出现正是符合科学发展观的要求，它是科学发展观在煤矿开采事业的尝试，所以说它是科学发展观的重要体现。
二、基于自移式破碎站开采技术在对露天煤矿进行开采中，采用自移式破碎机这种新型采矿工艺，不仅可以大幅度降低在露天矿山中汽车的使用数量，还可以明显提高露天煤矿开采的生产效率，降低露天煤矿开采的生产成本，减少汽车废气的排放以及汽车轮胎的消耗，不仅可以保护大气环境还可以有效改善露天煤矿周围的环境，有着积极的使用价值。
露天采矿技术的研究现状和发展趋势
露天采矿技术的研究现状和发展趋势露天采矿工程学科的核心内容是采矿工艺、边坡控制和地下水控制，而露天采矿工艺的形成与发展，除遵守一般的工艺组成原则外，尚受煤田赋存条件的制约。
所以在借鉴国外露天采矿的理论和经验时，必须考虑我国煤田的具体赋存条件。
随着全球性科学技术的突飞猛进，国内外采矿技术也发展很快，很多采矿新技术、新工艺在矿山得到了应用。
国内一批先进的采矿工艺技术，己步入世界先进水平的行列。
借鉴、吸收国内外的采矿新技术，利用现代科学技术，改造传统矿业，必将对我国冶金矿产资源的开发产生积极的推动作用，使我国采矿技术水平迅速提高，有力地促进了采矿业的发展。
一、我国露天采煤技术概况我国生产露天矿多数是倾斜煤层，中硬岩石，采用单斗一铁道运输工艺。
60年代以后，对生产露天矿的工艺技术进行了大规模的技术改造，研制了潜孔钻机和回转钻机，穿孔效率提高2-5倍，以后陆续研制成功按油、按沥蜡、乳化油等炸药和毫秒雷管、非电导爆管等爆破材料，爆破技术得到显著提高。
70年代初试验成功挤压介质爆破技术，改善了爆破效果，提高了电铲的装车率。
“一五”至“二五”期间一机部有关制造厂先后研制成3-4m3电铲，100t及150t 电机车和60t自翻车，装备了露天煤矿，使露天矿向机械化、大型化迈进了一步。
抚顺西露天矿设计深度450m，1980年已采到300m深，随着开采深度的增加，运距延长，运输设备效率下降，边坡不稳，环境污染等问题日趋严重.抚顺矿务局于1980年提出了“分区开采、联合运输、内部排土”的技术改造方案：实行集中生产，优先开采剥采比小的西区，煤和油页岩采用联合运输，利用西区采空区进行内部排土.为深露天矿的技术改造开拓了一条新的途径。
与一机部合作研制了理论生产能力为500-700 m3/h整套连续开采工艺装备，于1976年在广东茂名油母页岩露夭矿完成了工业试验，目前已在小龙潭露天矿得到运用。
在此基础上为布沼坝露天矿研制了一套理论生产能力为1500-2000 m3/h的中型成套连续开采工艺设备，已在布沼坝露天正常运用，为褐煤田的大规模开发奠定了基础。

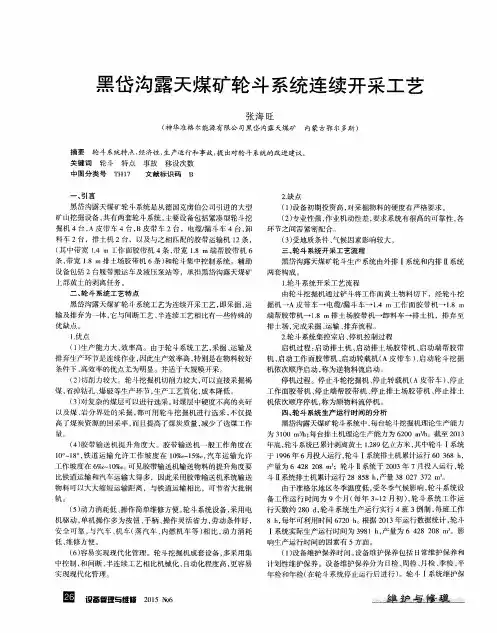

黑岱沟露天煤矿轮斗系统连续开采工艺
二、 轮 斗 系 统 工 艺 特 点
１ ． 轮 斗系统开采工艺流程
由轮 斗挖 掘 机 通 过 铲 斗 将 工作 面黄 土物 料 切 下 ，经 轮 斗 挖
黑岱沟露天煤矿轮斗系统工艺为连续开采工艺 ， 即采掘 、 运 输及排弃为一体 ， 它与间断工艺 、 半连续工艺相比有一些特殊 的
轨。
备工作 运行时 间为 ９个月 （ 每年 ３ － １ ２月初 ） ， 轮 斗系统 工作运 行天数约 ２ ８ ０ ｄ ， 轮斗系统生产运行实行 ４班 ３ 倒制 ， 每班工作 ８ ｈ ， 每年可利用 时间 ６ ７ ２ ０ ｈ 。 根据 ２ ０ １ ３ 年运行数据统计 ， 轮斗
Ｉ 系统实际生产运行 时间为 ３ ９ ８ １ ｈ ， 产量 为 ６ ４ ２ ８ ２ ０ ８ ｍ 。影 响生产运行 时间的因素有 ５方面 。 （ １ ） 设备维护保养时问。 设备维护保养包括 日常维 护保 养和
轮斗系统开采工艺流程二轮斗系统工艺特点由轮斗挖掘机通过铲斗将工作面黄土物料切下经轮斗挖m黑岱沟露天煤矿轮斗系统工艺为连续开采工艺即采掘运m工作面胶带机一18掘机一a皮带车一电缆漏斗车一14输及排弃为一体它与间断工艺半连续工艺相比有一些特殊的端帮胶带机一18m排土场胶带机一卸料车一排土机排弃至优缺点
黑岱 ｉ ＿ ｌ 』 沟 ， Ｈ Ｊ 露天煤 矿 轮 斗 系统连 续 开 采工 艺
（ １ ） 没备初期投资高 ， 对采掘物料的硬度有严格要求 。
矿山挖 掘设备 ， 共有两套 轮斗系统 。 主要设备包括紧凑型轮斗挖 掘机 ４台， Ａ皮带车 ４台， Ｂ皮 带车 ２台 ，电缆／ 漏 斗车 ４台 ， 卸
料车 ２台 ，排土机 ２台，以及与之相 匹配 的胶带运输机 １ ２条 ， （ 其 中带宽 １ ． ４ ｍ工作面胶带机 ４条 ， 带宽 １ ． ８ ｍ端帮胶带机 ６ 条， 带宽 １ ． ８ ｍ排土场胶带机 ６条 ） 和轮 斗集中控制 系统 。辅助
露天矿开采工艺汇总

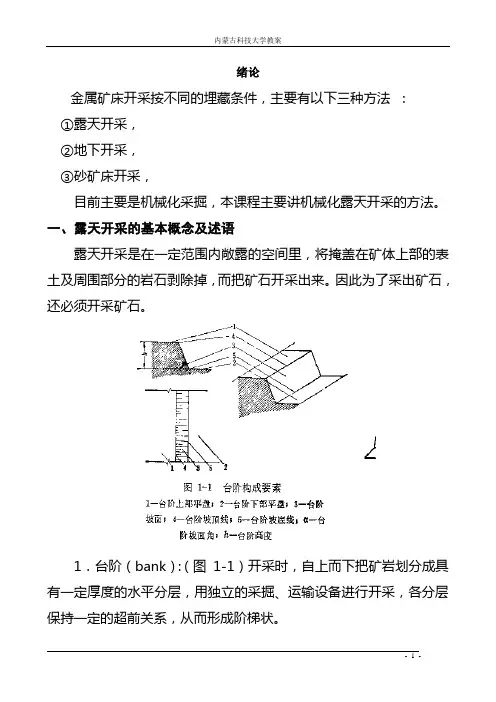

绪论金属矿床开采按不同的埋藏条件，主要有以下三种方法：①露天开采，②地下开采，③砂矿床开采，目前主要是机械化采掘，本课程主要讲机械化露天开采的方法。
一、露天开采的基本概念及述语露天开采是在一定范围内敞露的空间里，将掩盖在矿体上部的表土及周围部分的岩石剥除掉，而把矿石开采出来。
因此为了采出矿石，还必须开采矿石。
1．台阶（bank）：（图1-1）开采时，自上而下把矿岩划分成具有一定厚度的水平分层，用独立的采掘、运输设备进行开采，各分层保持一定的超前关系，从而形成阶梯状。
台阶由以下要素构成：上部平盘、下部平盘、坡面、坡顶线、坡底线、高度、坡面角。
台阶分：工作台阶：工作平盘布置采掘、运输设备。
非工作台阶：保安平台：用于缓冲和阻截滑落岩石，减缓边坡角。
清扫平台：阻截滑落岩石并用清扫设备进行清理。
运输平台：作为工作台阶与出入沟运输的联系通道。
2、工作线（Avdvance line）…已经做好准备而形成的矿岩区段。
3、采掘带（excavation zone）：开采时将台阶划分为若干个条带，逐条顺次开采，每一个条带叫做采掘带。
参数：宽度（1）、实方……取决于爆破方法和参数。
（2）、电铲…取决于电铲的挖掘和卸载半径。
4、采区（working section ）每一条带开采时也可划分为若干区段配以独立的采运设备。
参数：长度…一条电铲所占的采掘工作线长度。
5、露天坑道：按用途分：1、出入沟…建立开采水平间的运输通道。
(图l—4中的AB)。
2、开段沟…建立第一条工作线（初始台阶）（见图l—4中的CD）。
按断面形状分：整断面（1－5 a）,单侧沟（1－5 b）6．露天矿场（open pit）已经进行和正在进行露天开采的区域，由台阶和露天坑道形成。
山坡露天：封闭圈以上。
凹陷露天：封闭圈以下。
构成要素：（1）边帮：露天矿场四周表面的总体，分：顶帮、底帮（slope）、端帮（2）工作帮：（working slope），非工作帮（slope of respose）（3）工作帮坡面及工作帮坡面角（4）非工作帮坡面及最终边坡角。
轮斗挖掘机在我国的发展状况及应用前景
露 天矿 中剥离 表 土 、 挖 掘有 用 矿 物 、 倒 堆 作业 、 向 车
辆 或运输 带 进 行 装 载 等 ， 另外在混料 堆置场、 储 料 场、 大 型水利 和土 方工程 中也 得到 日益广 泛 的应用 。 近些 年来 ， 在 一 些 国外 工 业 发 达 国家 ， 如德 国、 美国、 俄 罗斯 、 捷克 、 奥地 利等 ， 轮 斗挖掘 机发展 迅速
经料 斗 卸到卸 料输 送 带 上 ， 装 入 汽 车或 输 送 机 等运 输工 具 ， 运往指 定 地 点 。若 一 层 物料 挖 尽 后 机 器移
动或 臂架 降落 ， 再进 行下 一层 物料 的挖掘 ， 这样 从顶
部逐 层 向下挖 掘 ， 被 挖 下 物 料 的 厚 度 由 机 器 前 进 距
轮斗挖 掘机 主要 以下 由 ６个 部分组 成 。 （ １ ）行走 系统 ： 目前 大 多数 轮 斗 挖 掘 机 采 用 履
轮 斗挖掘 机具 有连续 化作 业 、 生产能 力大 、 效率 高、 适 应 复杂煤 层选 采 、 运输坡 度 大 、 操作 简单 、 维修 方便 、 易 实现 现代化 管理 等诸 多优 点 ， 特别 适合 于大
之一 。
离或臂 架伸 缩量来 控 制 ， 宽度 由回转速 度决 定 ， 一 般
而言 ， 高度不 超过 斗 轮 直 径 的 ０ ． ７倍 。轮斗 挖 掘 机 的行走 是辅 助性 的 ， 作 业是连 续性 的 ， 铲 斗 只用 于挖 掘， 物 料 的输 送用 带式 输送机 。
１ ． ２ 结 构 特 点
Ｉ ＳＳＮ １６ ７１— ２ ９Ｏ Ｏ
露天采矿技术论文（2）
露天采矿技术论文(2)露天采矿技术论文篇二浅析露天采矿技术及其发展方向摘要：近年来，基于我国经济的不断发展，使得在一定程度上带动了露天采矿业的发展。
一般而言，能源的开采都是经历了漫长岁月的演变而来，正是因为时代在不同的阶段有不同的需求，人们就要不断的随之发展。
对于我们矿业的露天开采就是很好的例子，一步步的应时代的要求而不断地发展着。
今天我们的露天开采技术又上了一个新的里程碑，以下就对相关的一些技术以及其发展方向进行探究。
关键词：露天采矿;技术;发展方向中图分类号：C35文献标识码： A前言露天采矿的工艺效果直接决定了露天矿的生产效益。
在露天矿开采设计的最初阶段，根据矿山自身条件而合理选择生产工艺是及其重要的。
露天采矿工艺选择是建立在露天矿系统工程的合理化设计基础上的，而工艺效果的评价则体现在可靠的社会劳动消耗和企业效益的综合标准之上，只有在可靠的社会劳动消耗标准(即评价准则)的条件下，才有可能对工艺效果做出评价，才有可能改进生产效果。
为了确定露天矿的生产效果，一般均采用由数量计算得出的实物指标和价值指标。
实物指标指的是在露天矿生产过程中投入的实物数量，这个指标直接受到露天矿企业规模和经济实力等因素的影响，实物指标的特征是可信性比较高，但它通常是反映生产的某些方面。
成本指标受到价格等因素的影响而不够稳定，但实际上它却包括了能影响露天矿生产的所有因素。
一、开采新技术1.胶结充填采矿技术我国在采矿的方式方法上进行着不断的更新，为了使采矿工艺得到进一步的提升，在采矿的过程中，发展了一种充填式的采矿技术，这种采矿技术对我国的矿产业发展有着非常重要的影响。
胶结式的充填采矿技术对矿产资源的回收有着很高的效率，同时对于地表也有着非常显著的保护效果。
但是在对于开采的条件上会受到一定的限制，因为它涉及到和矿床的匹配问题。
这种开采技术有着自己独特的优势，对于采矿的成本可以有效的降低，并且有着很高的效率和开采能量。
但是随着科学技术的发展和开采技术的不断创新，这种有着很大优势的开采技术将会得到很大的提升。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
五、紧凑型斗轮挖掘机应用与比较
挖掘机与卡车搭配工艺方案一
说明：切削共分3层，每层递进0.5m,切割6次。
五、紧凑型斗轮挖掘机应用与比较
挖掘机与卡车搭配工艺方案二
装载机型号：TEREX70 说明：切削共分3层，每层递进0.5m 切割6次。 切割一层的体积：243m3三层共729m3 切割一层的吨数：379.08T三层共1137.24T 一辆卡车装载体积：41.5m3 一辆卡车装载吨数：65T 一辆卡车装载时间：1.62min 切3层总计时间：约40min 出功率：73% 如用柴油驱动，按柴油价7元每升计算 每小时需用约105L造价735元 （造价仅为挖掘机使用价格，不包括卡车） 如用电驱动，电费按照0.85元每千瓦时 每小时需用约625KW造价388元
五、紧凑型斗轮挖掘机应用与比较
