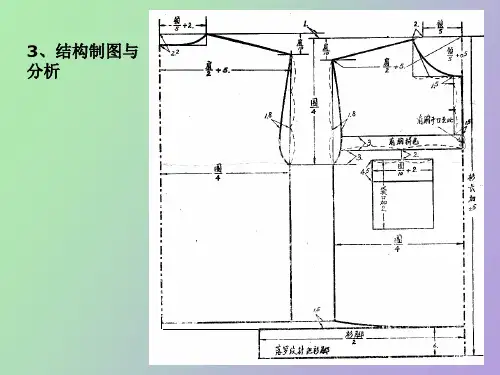

3、结构制图与 分析
4、结构分析与款式变化的 结构制图
1）领; 2）袖; 3）衫脚
二、男衬衫结构制图与分析
1、款式特点：宽松风格 ，分体企领，尖领角，前 门6粒扣，平底摆，过肩 ，左上胸方角贴袋，长袖 并开大袖衩，后侧褶。 2、成品规格 单位cm
《男衬衫结构制图》
❖ ★课件制作：关于男衬衫的PPT课件。 ❖ ★教具：媒体播放机、投影设备、着装男衬衫
的人台、直尺、曲线板、奖品等。 ❖ ★学生互评评价量规：
说教学过程
❖ 一、导入新课 ❖ 根据上节课后布置的调查任务，每个队的队长上前
面抽取扑克牌（牌点为1--6），确定发言顺序，然 后每个团队的发言人宣读调查结果，教师最后点评。 ❖ 播放视频：在大屏幕上展现男衬衫时装展及国内外 著名品牌的男衬衫展示，如“皮尔卡丹”、“雅格 尔”、“彬彬”、“仕奇”等 。 ❖ 复习女衬衫知识，插入导语，引入新课。
说学习目标
❖ 知识技能目标：了解男衬衫的外形概述及测量方法；掌握 男衬衫前片制图方法，且能独立绘制；掌握男、女衬衫前 片结构制图的不同点。
❖ 过程与方法目标：课前把学生分成六个学习小组，指定小 组长，对网络和服装市场上的男衬衫款式、质地进行调查， 并做好调查记录，为新课程的学习获取相应的感性认识。 课堂上学习小组内部成员间在绘图时可互相协作，必要时 教师进行巡回指导，最后通过抽签的方式让学习小组两两 互评组内学生制图作品。
❖ 请各队依照自己获取的制图规格，按1：5比例画 出男衬衫前衣片的框架图。
❖ 各团队成员在绘制好的框架图基础上进行轮廓制 图。制图过程中如有什么问题可相互商讨或随时 向老师提出。
❖ 教师巡回检查各队成员的绘图情况。
❖ 三、回顾小结： （略）
❖ 四、学生作品互评 ：
❖ 准备六张扑克牌，其中有红桃、梅花、方片花色 的牌各两张，由六个团队的队长上台抽牌，抽到 花色相同的两个团队互评对方成员的制图作品， 讨论后由每个团队的发言人点评对方团队作品的 优缺点，最后教师做总结评价。
❖ ★团队产生：对我所担任的服装班学生，根据 学生的学习基础、性格特征、领导组织能力把 全班分成六个学习团队，每队中至少有一名男 同学，并确定各自的队长和发言人。
的人台、直尺、曲线板、奖品等。 ❖ ★学生互评评价量规：
说教学过程
❖ 一、导入新课 ❖ 根据上节课后布置的调查任务，每个队的队长上前
面抽取扑克牌（牌点为1--6），确定发言顺序，然 后每个团队的发言人宣读调查结果，教师最后点评。 ❖ 播放视频：在大屏幕上展现男衬衫时装展及国内外 著名品牌的男衬衫展示，如“皮尔卡丹”、“雅格 尔”、“彬彬”、“仕奇”等 。 ❖ 复习女衬衫知识，插入导语，引入新课。
说学习目标
❖ 知识技能目标：了解男衬衫的外形概述及测量方法；掌握 男衬衫前片制图方法，且能独立绘制；掌握男、女衬衫前 片结构制图的不同点。
❖ 过程与方法目标：课前把学生分成六个学习小组，指定小 组长，对网络和服装市场上的男衬衫款式、质地进行调查， 并做好调查记录，为新课程的学习获取相应的感性认识。 课堂上学习小组内部成员间在绘图时可互相协作，必要时 教师进行巡回指导，最后通过抽签的方式让学习小组两两 互评组内学生制图作品。
❖ 请各队依照自己获取的制图规格，按1：5比例画 出男衬衫前衣片的框架图。
❖ 各团队成员在绘制好的框架图基础上进行轮廓制 图。制图过程中如有什么问题可相互商讨或随时 向老师提出。
❖ 教师巡回检查各队成员的绘图情况。
❖ 三、回顾小结： （略）
❖ 四、学生作品互评 ：
❖ 准备六张扑克牌，其中有红桃、梅花、方片花色 的牌各两张，由六个团队的队长上台抽牌，抽到 花色相同的两个团队互评对方成员的制图作品， 讨论后由每个团队的发言人点评对方团队作品的 优缺点，最后教师做总结评价。
❖ ★团队产生：对我所担任的服装班学生，根据 学生的学习基础、性格特征、领导组织能力把 全班分成六个学习团队，每队中至少有一名男 同学，并确定各自的队长和发言人。
5-9男衬衫结构制图(工艺)
3*2
•
单位：cm
衣身制图
• 1前中线 • 2底边线 • 3衣长线 • 4后中线 • 5前横开领 • 6前直开领 • 7后横开领 • 8后直开领 • 9前肩宽 • 10前落肩量 • 11后肩宽 • 12后落肩量 • 13袖窿深 • 14胸宽线 • 15背宽线
（含背褶量）
衣身制图
• 16袖窿深线 • 17侧缝直线 • 18前胸腰斜线
领子制图
部件制图（袖衩）
裁片数量（加放缝份）
• 1后片*2（连裁，后中不加缝份） • 2左前片*1+门襟3.6cm*1 • 3右前片*1（含里襟3.5cm） • 4覆肩*2（连裁，后中不加缝份） • 5翻领*2+领座*2（连裁，后中不加缝份） • 6袖克夫*4 • 7袖片*2+大袖衩*2+小袖衩*2 • 8胸袋*1
男衬衫结构制图 （工艺）
款式图
明门襟
暗门襟
宝剑头袖衩
制图规格(175/92A)
• 制图部位 衣长 腰节长 胸围 肩宽 袖长 领围 • 成品规格 74 43 92+20 48.6 60 40
• 制图部位 袋口大 门襟宽 袖衩长/宽 背裥大 袖裥大
• 细部规格 11.5 3.6 12/2.3 6
（侧缝收1cm） • 19后胸腰斜线
（侧缝收1cm） • 20前臀腰斜线 • 21后臀腰斜线 • 22叠门线 • 23前底边弧线 • 24后底边弧线 底边线对齐 • 25前袖窿切点 பைடு நூலகம் 26后袖窿切点
衣身制图
27修顺前后领圈线 28修顺前后袖窿弧线 29确定纽扣位置 30确定贴袋位置 31袋口规格
部件制图（覆肩）
1确定前育克线
2前育克转移至 后肩线上
男衬衫结构制图
一、款式特点及外形硬领长袖男衬衫，尖领;前胸左贴袋一只，直身腰；前门襟六粒扣，平下摆；袖口处开宝剑头袖衩，收两只褶裥，装中圆角袖头。
（见图5-1）图6-1二、制图规格cm 号型部位衣长胸围肩宽领围袖长袖头宽170/88A 规格72 110 46 39 58。
5 6三、制图步骤图6—2（一）前片（见图6-2）错误!基础线预留门襟挂面宽3。
8cm，里襟挂面宽2.5cm作一直线与布边平行为止口线。
错误!底边线作一直线与错误!垂直。
错误!上平线错误!~错误!等于衣长－4＝68cm，作一直线与错误!垂直.错误!落肩线错误!～错误!为B/20－1＝4。
5cm。
错误!胸围线错误!~错误!为B/10＋12＝23cm。
错误!领口深线错误!～错误!为N/5－1.5＝6.3cm。
错误!搭门线错误!~错误!为搭门宽2cm，与错误!平行.错误!领口宽线错误!~错误!为N/5－1＝6.8cm.错误!前肩宽错误!~错误!为S/2－1.2＝21.8cm,与肩颈点相连为肩斜线。
错误!前胸宽由错误!进1。
5 cm作一直线与胸围线垂直。
错误!前胸围大错误!~错误!为B/4＝27。
5cm,作一直线与胸围线垂直.○12领口弧线直开领和横开领的交点与前中点相连为领口斜线，取1/3为凹势，用弧线画顺。
错误!袖笼弧线由肩端点经胸宽点至胸围大，用弧线画顺。
错误!底边弧线按底边线在摆缝处提高1cm,用弧线画顺.错误!扣眼位在搭门线上，第一扣眼位在底领上，由领口深线提高1cm,领口深线下3cm为前衣片上扣位，末眼位由底边量上L/5＋5＝19.4cm。
五粒扣四等分.○16胸袋由胸宽线错误!进3cm，胸围线错误!提高4cm为袋口位,袋口大B/10＋0。
5＝11.5cm，袋长为袋口大＋1.5＝13cm,袋底中间低下1.5cm。
（二）后片、过肩(见图6-2）后片上平线由前片上平线低下1。
