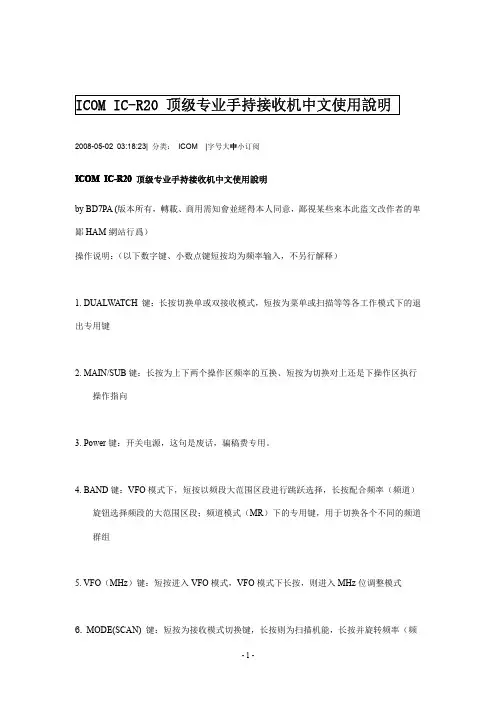

ICOM IC-R20顶级专业手持接收机中文使用說明2008-05-0203:18:23|分类:ICOM|字号大中小订阅ICOM IC-R20顶级专业手持接收机中文使用說明by BD7PA(版本所有,轉載、商用需知會並經得本人同意,鄙視某些來本此盜文改作者的卑鄙HAM網站行爲)操作说明:(以下数字键、小数点键短按均为频率输入,不另行解释)1.DUALWATCH键:长按切换单或双接收模式,短按为菜单或扫描等等各工作模式下的退出专用键2.MAIN/SUB键:长按为上下两个操作区频率的互换、短按为切换对上还是下操作区执行操作指向3.Power键:开关电源,这句是废话,骗稿费专用。

4.BAND键:VFO模式下,短按以频段大范围区段进行跳跃选择,长按配合频率(频道)旋钮选择频段的大范围区段;频道模式(MR)下的专用键,用于切换各个不同的频道群组5.VFO(MHz)键:短按进入VFO模式,VFO模式下长按,则进入MHz位调整模式6.MODE(SCAN)键:短按为接收模式切换键,长按则为扫描机能,长按并旋转频率(频道)旋钮则为变换各种各样的扫描方式7.MR(S.MW)键:短按进入频道模式(MR),VFO模式下长按为把当前频率等数据进入准备保存菜单,再按则执行保存;频道模式(MR)状态下长按为修改当前频道的设定数据。

无论是频道的命名或是频道的所属频道群组规划、归属,是否被扫描时跳越、甚至清除都在保存(修改)菜单中执行8.数字1(DIAL.SEL)键:长按调换主机左侧键与顶部频率(频道)旋钮的功能9.数字2(SWEEP)键:长按配合频率(频道)旋钮切换频谱扫描时带宽10.数字3(CENTER)键:长按把当前频率设置为频谱扫描的中心频率,为下一次频谱扫描做准备11.数字4(T-SCAN)键:长按执行扫描哑音频信令的设定参数机能12.数字5(SKIP)键:长按决定是否在VFO状态下启用对特定指定频率跳越的特殊扫描方案13.数字6(M.N)键:频道状态(MR)下,用于切换显示出频道群组名、或是频道名、还是都不显示,这三种模式显示模式14.数字7(TONE)键:设定用于静噪的不同信令执行模式,模拟哑音频(CTCSS)、数字哑音频(DTCS)、VSC(前面有解释)、不同信令模式下,成功解码后响铃的机能15.数字8(SET)键:长按进入主机各项机能详细设定,进入菜单后,用短按进入和退出菜单里边的子菜单,进入时用频率(频道)旋钮进行变换或设定16.数字9(TS)键:长按进入频率步进设定,进入时用频率(频道)旋钮进行设定17.数字0(AFC)键:长按进入自动频率控制,频率中心追踪机能(只能在单接收状态下启动)18.录音控制<<(ATT)键:短按回放录音快倒,长按打开射频信号前置衰减器19.录音控制>>(RF GAIN)键:短按回放录音快进,长按设定接收灵敏度,进入时用频率(频道)旋钮进行设定20.录音控制口>键:播放和停止录音,长按时用频率(频道)旋钮进行回放速度设定21.录音控制O键:录音,长按进入录音设定菜单22.SCOPE键:启动频谱扫描专用键23.LOCK(。

今目标 Windows phone 手机客户端使用手册

今目标 Windows phone 手机客户端使用手册

4
5 6
7
8 9
下载与安装
1. 下载与安装 手机客户端请到今目标官网下载,下载 Windows Phone 手机客户端安装程序,下载并 安装在手机上。或者直接通过手机浏览器访问 ,选择 Windows Phone ,进 入商城直接安装。 成功安装后,手机中会出现今目标应用图标。
4.1
查找联系人 在【沟通】页面下可以按照姓名中每个字的全拼音、姓名全拼、姓名、姓名中每 个字、姓名首字母来精确搜索组织结构中的联系人。
4.2
查看联系人资料 在【沟通】页面下点击联系人头像,可查看员工资料(部门、职务、联系方式) 和企业资料(地址、邮编、网址)等。
4.3
建立单人对话 【沟通】中,点击联系人姓名,即可开启会话窗口进行一对一会话。
关于本手册
本手册针对通过手机 Windows Phone 操作系统使用今目标手机客户端来做介绍,主要对 Windows Phone 手机客户端的使用和操作方法进行介绍, 适合普通用户作为学习和参考资料 使用。 随着今目标平台的升级,本手册中的内容将会随时进行更新,届时将不予以另行通知,敬请 关注。
联系方式
北京亿企通信息技术有限公司 电话:010-51283768 传真:010-88874052 邮箱:service@ 网址:
目录
下载与安装 ............................................................................................. 3
4.4
查看广播消息(多人会话) 点击【更多应用】【广播消息】应用,进入到广播消息及多人会话页面中。用 户可以在广播消息和多人会话间相互切换。
4.5

数码媒体接收器用户手册 NQ711B说明书

数码媒体接收器用户手册 NQ711B说明书

Manual Tuning In the radio mode: Press and hold the or button to enter the manual tuning mode, then briefly press the or button to search the next or previous frequency step by step. Press and hold or to advance quickly.
Introduction Scan Press INT to plays first 10 seconds of each track. Press again to cancel the INT function. • INT ON - Plays the first 10 seconds of each track. • INT OFF - Cancels the INT function.
Repeating the track Press RPT to toggle between RPT FLD, RPT ALL, and RPT ONE. • RPT FLD - Continuously repeats all files in current folder. • RPT ALL - Plays all tracks on USB device. • RPT ONE - Continuously repeats selected track.
3. Band Selector, Disp 4. Mute, AS(Auto Store Preset Station)
REMOTE CONTROL
5. Hands-free Microphone
6. IR Remote Sensor

CIMS说明手册(中文版)

CIMS说明手册(中文版)

CIMS说明手册(中文版)页次: 1CIMS MKII规格安装维护调整任何有关CERAMAX○R集成的测量系统的运行和修理的文件应呈递给:HYDRAUDYNE CYLINDER B.V.Postbus 325280 AA BOXTELTHE NETHERLANDS(荷兰)Telephone(电话):+341411651951Telecopier(电传):+31411674125*请以书面或电传形式证实电话请求。

页次: 2页次1.总论 32.运行原理 33.电气接口 33.1 电缆 43.2 电缆端子 43.3 屏蔽和接地 44.机械接口 45.电源 56.位置输出 57.运行条件 68.油缸条件 69.工具710.CIMS定货信息711.注意事项812.安装和维护913.CIMS传感器的安装914.传感器的调整914.1传感器的电阻平衡的调整1014.2传感器的信号振幅的调整1014.3调整的顺序1015.储藏条件12图表12 3-033、800-A2图纸19 列表20页次: 31.总论本系统以它的前身,一种用于CERAMAX○R液压缸高度集成的位移测量系统为基础研制的。

带有磁阻元件的传感器装在油缸头部的不锈钢外壳中,其中也包含磁敏二极管(SMD)技术的全部电子设备。

各传感元件和电子设备的保护级别为IP68,直至10巴。

电源电压是24V DC,输出是增量的正交的RS-422特性的信号。

测量系统和CERAMAX○R油缸一起在工厂调整获得最佳性能。

2.运行原理运行原理示于图1。

4个磁阻元件构成两个一半的惠斯登(Wheatston)电桥,用来检测交变的磁场。

这种交变磁场产生在永久磁铁和绝缘的CERAMAX○R活塞杆涂层下面的带沟槽的活塞杆之间。

传感元件由高频正弦信号激励。

由活塞杆位移信息调制输出信号。

这两种输出信号连同参考的激励信号变换为增量的A和B计数脉冲。

3.电气接口作为必要的内部电压,供给位移系统的24V DC电源具有宽的容限,由于它是在板式稳压转换器/调节器上。

ic725、ic721短波全频段收发信机

ic725、ic721短波全频段收发信机

IC-725、IC-721短波全频段收发信机使用说明一说明1-1前面板1-3(略)4、可变频率振荡器开关[VFO]选择VFO A或VFO B。

本机中具有两个可变频率振荡器,分别叫做VFOA和VFOB,均可进行接收和发射。

两套系统为机器的使用提供了很大的灵活性。

按一下[VFO]即可选择VFOA或VFOB。

5、异频开关[SPLIT]选择异频操作功能。

6、存储频道选择开关[UP][DOWN]选择存储频道。

7、存储器写入开关[MW]将显示屏上所显示的频率和工作模式写入所显示的存储频道中。

8、存储器读出开关[MEMO]选定存储频道工作模式。

9、接收增量调谐开关[RIT]开启或关断接收增量调谐电路,该电路的作用是微调接收频率,以补偿发射台频率的频率漂移,当不改变本机的发射(即显示的)频率时,可将显示屏上的频率移动+—1KHz(但不显示),以获得满意的接收效果。

10、接收增量调谐旋钮当接收增量调谐电路起作用时,用此移动(微调)接收频率。

11、功能转换开关[FUNC]本机的一些开关具有两种功能,按此开关后,再按相应的开关,即可选择第二功能,见下表:开关功能[FUNC]+[VFO]进入程序存储扫描状态[FUNC]+[SPLIT][FUNC]+[MEMO][FUNC]+[MW][FUNC]+[RIT][FUNC]+[TUNER][FUNC]+[KHz][FUNC]+[BAND][FUNC]+[LOCK]+[MEMO]使两个VFO中的频率和工作模式相等进入存储扫描状态将存储器中的频率转移到VFO中将RIT所移动的频率加入显示频率中将AH-3旁路(即直通天线)改变调谐步级显示或不显示10Hz位的数字选择工作模式存储扫描12、天线调谐器开关[TUNER]控制AH-3型高频全自动天线调谐器(选购件)。

13、频段开关[BAND]使调谐旋钮的作用仅仅是选择(改变)频段而不是频率。

14、调谐旋钮锁定开关[LOCK]使调谐旋钮失效,以及当工作于FM模式时,发射一个亚音频信号。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
AM 小于 0.5 微伏(0.1 1.6MHz 3 微伏) FM* 小于 0.3 微伏在 12dB SINAD (1.6
30MHz)
选择性
SSB CW RTTY CW-N RTTY-N AM FM
-6dB 时 2.3KHz (最小可调 500Hz) -60dB 时 4.2KHZ -6dB 时 500Hz -60dB 时 1.5KHZ -6dB 时 6KHz (最小可调 2.7KHz) -50dB 时 15KHZ -6dB 时 15KHz -60dB 时 25KHZ
优异的接收性能
应用 ICOM 开发的毫瓦分贝 J-FET IC-R71 具有 105dB 的动态范围 70.4515MHz 的第一中频实际上 消除了寄生噪声影响 加上使用了 ICOM 通带调谐技术 PBT 的高增益 9.0115MHz 第二中频 一个深度 的中频陷波器 可调的自动增益和噪音消隐 可用于调节消除脉冲噪音 音频音调调节控制 即使在 存在强干扰或高噪声水平情况下都可清晰接收
IC-R71A/E/D
通讯接收机 使用手册
广播爱好者 m222 翻译 有建议请联系 邮件地址 m_fanqiang@
目录
第一章 技术规格........................................................1 第二章 功能特性........................................................2 第三章 安装............................................................3 第四章 操作控制装置....................................................4 第五章 操作说明........................................................9 附录 1 IC-R71E 前面板图..................................................18
频率示值读数
6 位数字 100Hz 示值读数
频率稳定性
开机 1 60 分钟内小于 200Hz 1 小时后小 于 30 Hz 0º C 50º C 范围内小于 500Hz
输入电源要求
117V 或 235V±10% 50 60Hz (100V/200V/220V 使用要求的内置变换器)
天线阻抗
50 欧姆 不平衡式 单根导线可用于 0.1 1.6NHz
3-1 开箱
从包装的硬纸箱中小心地取出您的接收机
使用 110V 交流电时
检查它有无运输受损的迹象 如果外观有受损迹
象 尽快通知递送人或经销商 详细说明损坏的
情况 建议您保留原包装箱 在储存 运送或需
要重新装箱时会很便利 附件电缆 插座等等
已同接收机一起包装 确保您没有缺少任何一件
使用 117V 交流电时
(NORMAL)和宽带(WIDE) 之间选择 它将对各 种类型的噪声都有消隐效果
当该开关位于 OFF(关) 位置时 自动增益 控制(AGC)功能关闭并且信号场强表在接收到信 号时也不再摆动 (自动增益控制(AGC)在 FM 模 式下不启动 )
5 模式选择开关 仅需通过按下所需要的开关便可以选择五种
接收模式之一 另外 AM 开关有如下两个功 能
为了防止电击 以及其它问题 确保连接一 个大型的地线 尽可能地短 从一个良好的接地 点接至接收机后面板上的接地端
各种接地系统的实例
3-6 外接扬声器
IC-R71 装有一个内置扬声器 并且它也设计 了可以从设在后面板上的外接(EXT)扬声器插座 来驱动一个外接扬声器 请确保外接扬声器的阻 抗为 8 欧姆 并且清楚当外接扬声器接入时 内 部扬声器发声
重量
7.5 公斤 16.5 磅
尺寸
111 毫米(高) 286 毫米(宽) 276 毫米(厚)
接收机
接收系统
具有连续带宽控制的四重变换超外差 (F3* 三重变换超外差)
接收模式
A1 A3J(USB,LSB) F1(输出 FSK 音频信号) A3 F3*
中频频率
第一中频
70.4515 MHz
第二中频
ቤተ መጻሕፍቲ ባይዱ
9.0115 MHz
所有需用的测量设备 焊接烙铁和其他工具 必须良好接地 不要在开机状态下插拔或焊接 C-MOS 集成电路器件 不要在集成电路器件管脚 输入低于-0.5 伏或高于+5 伏的电压 不要用欧姆 表来测量 C-MOS 集成器件
-4 -
广播爱好者 m222 翻译 有建议请联系 邮件地址 m_fanqiang@
第四章 操作控制装置 4-1 前面板
(参见附录 1)
1 噪声消隐水平控制 控制噪声消隐器的门限值大小 调节此控制
器可使输入的噪声消失
2 噪声消隐 (NB)开关 当存在如机动车点火装置等的脉冲形式的噪
声时 压下此开关 噪声将被减少以使收听更加 舒适
3 噪声消隐时限开关 噪声消隐器的消隐时间可以通过开关在正常
双重 10Hz 步进数字可变频震荡器
双重数字可变频震荡器具有微机控制调节系统 它们拥有两个环路的频率锁相环 并且用逻辑单元 来控制调节频率锁相环
正常的调谐比率为 10Hz 增量步进 增加旋转主调谐轮的速度时自动转换调谐增量步进到 50Hz 按 下调谐速度按钮提供 1KHz 调谐步进 可获得数字输出 为可选 来用计算机控制接收机频率和功能 并且可用于合成音频输出
1 交流电源线 ..........................................1 2 引线插头 ..............................................1 3 外接扬声器插头 ...................................1 4 录音插头 ..............................................1 5 录音遥控插头 .......................................1 6 天线电缆 .........................................10m 7 备用保险丝 ...........................................4
接收机整个系统已经经过高精密测试仪器进 行了精密地调校 切勿调整机内的可调电阻器 线圈和可调电容
机内逻辑控制单元包括锁相环路使用了 C-MOS(互补金属氧化物半导体)器件 C-MOS 集 成电路器件对外部静电电荷和过流非常敏感 在 接触它们时一定要格外注意防护措施 因此 在 不是绝对必要的情况之下一定要避免碰触机内的 逻辑单元器件 当需要检查这部分电路时 请遵 守以下要求
第三中频
455 KHz
第四中频
9.0115 MHz(F3*除外)
连续带宽调节控制(F3*除外)
第二中频中心频率
SSB(A3J)AM(A3) 9.0115MHz
CW(A1)RTTY(F1) 9.0106MHz
FM*(F3)
9.0100MHz
灵敏度 当前置放大器打开时
SSB CW RTTY 小于 0.15 微伏(0.1 1.6MHz 1 微伏) 在 10dB S+N/N
使用 200V 交流电时
3-2 安装建议
1 避免将 IC-R71 放置在阳光直射 高温 强灰 尘或潮湿的地方
2 确保接收机上方及正对后面板处没有放置物 品以保证良好的通风
3 将接收机放置到控制钮和各操控键能易于操 纵并且频率指示和电表易于读数的位置
4 使用接地线
使用 220V 交流电时
3-3 电源供应
由于 IC-R71 是一种全频覆盖的接收机 因此 建议使用一副全频覆盖的长线天线和另外一副天 线配合使用 试图使用业余(HAM)天线进行全频 覆盖接收将会引起不匹配 得到的是质量很差的 接收 尽管它对很强的广播电台信号接收很好 同样地 随机附带的天线可作为临时性的天线使 用
不同天线的实例 长线天线
3-5 接地
通带调谐
IC-R71 具有一个内置的由 ICOM 公司开发的通带调谐系统 它允许用户连续地调节中频带通 通过 旋转控制钮 您可以消除邻近信号的干扰 从而提供清晰的接收
-2 -
广播爱好者 m222 翻译 有建议请联系 邮件地址 m_fanqiang@
第三章 安装
在使用之前请务必阅读以下说明
接收机有一个内置交流电源 连接随机附带 的交流电源线到接收机后面板上的交流电源插 座 电源线的另一头的插头插入就近的交流电源 插座即可
使用 235V 交流电时
当您让接收机使用与原规定不同电压的交流 电源供应时 您必须按以下图中所对应的一种改 变内部接线
如果您对焊接不在行或者看不懂下面的图 千万不要进行任何改动 只需联系您最近的 ICOM 维修中心或授权代理商
10 键键盘
10 键键盘用于简捷地设置期望的频率 通过按下所期望的频率数字的数字键 操作频率将无需改 变波段和旋转调谐轮而被改变
32 个存储信道
32 个可调的存储信道提供模式和频率存储 内置随机存储器由一个内置锂电池后备供电 可维持 存储长达 7 年之久 通过此单元可实现频率 存储信道和波段的扫描 在 Mode-S 模式 只有那些具有 特定接收模式的存储信道被扫描 其它的被略过 数据可以在可变频震荡器 VFO 之间 可变频震荡 器 VFO 至记忆信道或记忆信道至可变频震荡器 VFO 之间被传递
注意 若需使用直流电源时 请联系您最近 的 ICOM 维修中心或授权的 ICOM 代理商
-3 -
广播爱好者 m222 翻译 有建议请联系 邮件地址 m_fanqiang@
第四章 操作控制装置 3-4 天线
天线在无线电通讯中担负着非常重要的作 用 如果天线质量很差 您的接收机就不能给您 最好的性能表现 使用一副良好的天线和 50 欧姆 阻抗的馈线电缆 您会很容易地得到期望的匹配 和良好的性能表现 细心地安装一副适合您要操 作的频段的高性能的天线 并且将它架设到最大 可能的高度 尤其要注意接头的状况 接头连接 不牢靠将使天线性能变差
