第9章 工程图标注和符号
建筑施工图-各种图示符号详解
理解建筑施工图中尺寸标注的含义，掌握 测量和定位的方法。
了解建筑施工图中材料标注的要求，熟悉 各种材料的规格和用途。
符号标注
文字标注
掌握建筑施工图中常用的符号标注，包括 索引符号、指北针符号等。
理解建筑施工图中文字标注的含义，注意 字体、字号、颜色等细节。
建筑施工图的细节处理
注意图纸的完整性
检查建筑施工图的完整性，确保图纸无遗漏或重复。
符号规范
在绘制建筑施工图时，需要使用规范的图示符号，以确保图纸的可读 性和统一性。
标注清晰
在建筑施工图中，需要对各个部分进行清晰的标注，包括尺寸、标高、 文字说明等，以便施工人员能够准确理解图纸。
建筑施工图的绘图规范
比例规范 在绘制建筑施工图时，需要遵循 一定的比例规范，如1:100、 1:200等，以确保图纸的准确性和 一致性。
注意图纸的规范性
检查建筑施工图的规范性，确保图纸符合相关标准和规范。
注意图纸的准确性
检查建筑施工图的准确性，确保图纸与实际情况相符。
注意图纸的可操作性
检查建筑施工图的可行性，确保施工的可操作性和安全性。
05
建筑施工图的绘制技巧
建筑施工图的绘图工具
01
绘图笔
用于绘制线条和书写文字，常用的 有针管笔、签字笔等。
列出全套建筑施工图的名称、页数和图纸编 号。
设计说明
对建筑物的设计依据、标准、材料和施工要求 等进行说明。
建筑平面图
表示建筑物各层平面布局、功能分区、交通流线 等的图纸。
立面图
表示建筑物各立面的外观造型、装饰和细部设计的 图纸。
剖面图
表示建筑物内部空间关系、楼层高度和构造方式 的图纸。
详图
工程图的尺寸标注
二、标注尺寸的三要素
一个完整的尺寸应包括尺寸界线、尺寸线、尺寸数字 三 个基本要素。
1、尺寸界线 尺寸界线要用细实线绘制，并应由图形的轮廓线、轴线
或对称中心线处引出。也可以利用轮廓线、轴线或对称中心 线作尺寸界线。
指出：
[关于教学手段] 1 、为了使学生掌握尺寸的三要素，利用电子课件 的优越性，分别将尺寸界线、尺寸线、尺寸数字 在平面图形中逐一显示，使学生明确正确的画法， 并感受到操作的全过程，从而突出本节内容的重 点。 2 、由于本节内容知识点较多，有各种常用尺寸的 注法需要学生掌握，这时教学中应抓住尺寸的三 要素，分别从尺寸界线、 尺寸线、尺寸数字三个
本节内容的重点是使学生掌握尺寸的三个要素，即 尺寸界线、尺寸线的正确画法，及尺寸数字正确注写。
[教材的难点] 1、 线性尺寸的数字方向的判断。 2 、尺寸线两端箭头规范画法的掌握。
[难点突破的方法] 1 、 用圆规作教具在黑板上演示不同位置的
手段，以鉴别各种不同位置线性尺寸的数字方 向。
2 、利用版画演示正确箭头的画法，另外还 可以在巡视指导过程中给学生面授，使学生正 确掌握。
18
2-ø6
30 50
3、尺寸数字
指出：
（1）尺寸数字标注在尺寸线的上方或中断处。 （2）尺寸数字不可被任何图线所通过，当不可避 免时，必须把图线断开。
（3）线性尺寸的数字方向应认真鉴别，不可把数 字方向弄反。
（4）在300区域内的尺寸数字，应引出标注。
三、常用的尺寸注法
1、线性尺寸
2、圆与圆弧
六、小结
1、基本规则 2、尺寸的三要素
（1）尺寸界线 （2）尺寸线 （3 Nhomakorabea尺寸数字 3、常用尺寸的标注方法。
工程制图知识要点
表示某件等。
14、装配图中的尺寸种类有性能尺寸、装配尺寸、安装尺寸、外形尺寸、其他重要尺寸15、组合体的组合形式有叠加和挖切两类。
16、三视图的“三等”关系可以叙述为：主、俯视图等长，俯、左视图等宽，主、左视图等高。
17、看、画组合体视图常用的方法有形体分析法、线面分析法18、螺纹的基本要素:牙型、公称直径、螺距、线数、旋向19、螺纹的直径分为:大径、中径、小径20、螺纹的最基本的要素是:牙型、大径、螺距21、从螺纹的使用功能来分,可把螺纹分为连接螺纹和传动螺纹22、从螺纹的结构要到素是否符合国家标准来分,可把螺纹分为标准螺纹、非标准螺纹和特殊螺纹23、中心投影法所得图形大小随着投影面、物体和投影中心三者之间不同的位置而变化。
24、组合体的组合形式可划分为堆积、挖切和综合三类.25、六个基本的名称：主视图、俯视图、左视图、右视图、仰视图后视图26、常用的螺纹坚固件有螺栓、螺柱、螺钉、螺母和垫圈等27、截交线的性质:共有性、封闭性28、轴测图类型有:正轴测图、斜轴测图29、在机械制图中通常把由基本体组合而成的物体称为组合体30、当机件外形比较简单,内形比较复杂而且又不对称时,常采用全剖视图来表达。
31、当机件具有对称平面时,可将其一半画成视图，另一半画成剖视图，这样所得到的图形称为半剖视图32、装配图应包括以下四项内容:一组视图、必要的尺寸、技术要求、零件序号、明细栏、标题栏33、为便于装配和除去毛刺,锐边,在轴和孔的端部常加工成倒角，常用的是45度倒角.34、在车削或磨削时,为便于退出刀具或使砂轮可稍越过被加工的表面,常在被加工面的末端先车退刀槽或砂轮越程槽35、尺寸是图样中的重要内容,是生产过程中的直接依据.标注尺寸时,必须严格遵守国家标准的规定,做到:正确、完整、清晰、合理36、三视图之间存在长对正、高平齐、宽相等的三等关系.37、影响梯形螺纹配合性质的主要尺寸是螺纹的中径尺寸38、标准梯形螺纹的牙型角为30度.39、标注尺寸的起始点称为尺寸基准,机器零件在长、宽、高三个方向上,每个方向至少有一个尺寸基准。
工程图标注方法与技巧
1.轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。
为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。
在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。
由此注出图中所示的Ф14 、Ф11（见A-A断面）等。
这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。
而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。
如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。
2.盘盖类零件这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。
在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。
如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。
在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。
3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。
由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。
对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。
踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。
在标注叉架类零件的尺寸时，通常选用安装基面或零件的对称面作为尺寸基准。
尺寸标注方法参见图。
4.箱体类零件一般来说，这类零件的形状、结构比前面三类零件复杂，而且加工位置的变化更多。
工程图标注和符号教案
10.3.5 定制
• 该选择用于创建或编辑定制符号库中的符号。执行“插 入”|“符号”|“定制符号”命令（或单击“定制符号” 按钮），进入“定制符号”对话框，如图10.28所示。
10.3.6 用户定义
• 该选项用于在视图上创建用户自定义的符号。这些符号可 以是软件提供的，也可以是用户以前创建的。放置在图纸 上的用户定义符号可以是单独出现的符号，也可以添加到 现有制图对象上。
• 该选项用于在点、圆心或弧心等位置创建中心标记。执行“插入”|“中 心线”|“中心标记”命令，进入“中心标记”对话框，如图10.32所示。
• 单击“指定对象”选项按钮，在视图去指定对象，单击“确定”按钮即可 生成中心点标记。编辑中心点标记时，需要单击“选择中心点标记”选项 按钮，并选取中心点标记，可以通过输入“间隙”大小、“中心十字”、 “延伸”距离和“角度”值来控制中心线符号的显示。
• 执行“插入”|“符号”|“用户定义符号”命令（或单击 “用户定义符号”按钮，弹出“用户定义符号”对话框， 如图10.30所示。
10.3.7 焊接
• 该选项用于生成焊接符号。执行“插入”|“符 号”|“焊接符号”命令（或选择“焊接符号”按 钮，弹出“焊接符号”对话框，如图10.31所示。
10.3.8 中心标记
• 该命选项用于在装配工程图创建明细表。在“表 格与零件明细表”工具栏上单击按钮，弹出三列 多行并带有标题栏名称（部件名、序号、数量） 的空表格，如图10.17所示。
10.3 实用符号
• 实用符号包括标识符号、目标点符号、相交符号、 偏置中心点符号、使用定义的符号、定制符号和 焊接符号等。本节主要常用的实用符号的操作。
工程图的国家标准
本章主要介绍制图的基本标准和点、线、面的投影知识。
通过本章的学习，应掌握以下基本内容：•国标中有关图幅、比例、字体和图线的规定；•尺寸标注的基本规定和方法；•投影的基本概念和正投影的基本特性；•点的投影规律及两点的相对位置；•各种位置直线的投影特性及两线的相对位置；•各种位置平面的投影特性。
1.1 制图的国家标准工程图样是设计、生产、维护和使用中的重要技术文件。
为正确绘制和阅读工程图样，必须熟悉和掌握有关的标准。
我国从1959年首次颁布《机械制图》国家标准以来，已进行了多次修改。
本书根据1993年颁布的最新国家标准《技术制图》，介绍其中有关图纸幅面、比例、字体、图线及尺寸标注等内容的基本规定。
1.1.1 图纸幅面及格式（GB/T 14689—1993）1．图纸幅面图纸幅面即图纸的大小，以长×宽的尺寸确定。
表1-1是国家标准GB/T 14689—1993中规定的基本幅面（GB是国家标准的缩写，T是推荐的缩写，14689是该标准的编号，1993是该标准颁布的年份），绘制工程图样时应优先采用。
必要时允许按规定加长幅面，可查阅GB/T 14689—1993。
表1-1图纸幅面2．图框格式图框的格式分为留有装订边和不留装订边两种，图框线为粗实线，图纸可横放或竖放，如图1-1、图1-2所示。
其周边尺寸见表1-1。
3．标题栏标题栏用以说明所表达机件的名称、比例、材料、图号、设计者、审核者等，一般位于图纸的右下角，如图1-1和图1-2所示。
有时也可按图1-3所示的位置放置，但此时应采用方向符号。
图1-1 留有装订边的图框格式图1-2 不留装订边的图框格式图1-3 附加符号的应用标题栏的内容格式和尺寸按GB/T 10609.1—1989的规定绘制。
在学习本课程期间，制图作业推荐使用图1-4、图1-5所示的标题栏格式。
图1-4 学校制图作业推荐零件图用标题栏格式图1-5 学校制图作业推荐装配图用标题栏格式4．附加符号（1）对中符号：为了便于复制及缩微摄影，应在图纸各边的中点处分别画出对中符号，即从每边的中点画入图框内约5mm的一段粗实线，如图1-3所示。
《工程图标注和符号》课件
3.2 电力工程图示例
电力工程图示例展示了发电厂、 输电线路和变电站等电力设施的 布置和连接。3.3 公路工程图示例
公路工程图示例展示了道路的几 何设计、纵断面和标志标线等相 关信息。
总结
1 4.1 工程图标注和符
号的重要性
工程图标注和符号是工程 设计中必不可少的组成部 分，它们能够提供准确的 信息和沟通工具，确保设 计的一致性和可理解性。
《工程图标注和符号》 PPT课件
欢迎大家来到《工程图标注和符号》的PPT课件。在本课件中，我们将探讨工 程图标注的概念、分类，以及工程图符号的使用注意事项。让我们一起来探 索工程图标注和符号的奥秘吧！
工程图标注
1.1 什么是工程图标注
工程图标注是指在工程图纸或设计图中，使用文字和符号对各部分进行标示和说明的过程。
2 4.2 工程图标注和符
号的未来发展
随着技术的发展和工程设 计的需求，工程图标注和 符号将不断演变和创新， 以适应新兴行业和新的设 计方法。
3 4.3 建议和参考资料
为了进一步提高工程图标 注和符号的质量，在实践 中需要遵循相关的规范和 标准，并参考专业的书籍 和文献。
4 4.3.1 建议
在进行工程图标注和符号时，建议使用清晰 的字体和合适的字号，并且保持一致性和可 读性。
5 4.3.2 参考资料
以下是一些关于工程图标注和符号的参考资 料： - 《工程图制图与符号规范》 - 《标准工程图标注与注释实用手册》 - 《工程图符号及其应用手册》
2.2 工程图符号的分类
工程图符号可以根据不同的行 业和用途进行分类，如机械工 程符号、电气工程符号和建筑 工程符号等。
2.3 工程图符号的使 用注意事项
使用工程图符号时，需要了解 其含义和规范，以确保图纸的 准确性和可读性。
UG工程图标注和符号
3.1 标识
利用该选项可在图纸上创建和编辑标识符号。可以将标识符号作为独立 的符号进行创建，也可以使用指引线创建。 执行“插入”|“符号”|“标识符号”命令，弹出“标识符号”对话框， 如图18所示。 在该对话框“类型”下拉列表框，系统提供了10种标识符号类型。用户 要创建标识符号，在“类型”下拉列表中选择符号类型，在“文本”栏 中输入文本内容，在“设臵”栏定义符号大小和字体类型等参数。选择 需要的指引线类型和方向。在视图中选择指引线端点位臵，按鼠标左键 不放拖曳至适当位臵即可。
3.7 焊接
该选项用于生成焊接符号。执行“插入”|“符 号”|“焊接符号”命令（或选择“焊接符号”按钮， 弹出“焊接符号”对话框，如图31所示。
3.8 中心标记
该选项用于在点、圆心或弧心等位臵创建中心标记。执行“插入”|“中心 线”|“中心标记”命令，进入“中心标记”对话框，如图32所示。 单击“指定对象”选项按钮，在视图去指定对象，单击“确定”按钮即可生成 中心点标记。编辑中心点标记时，需要单击“选择中心点标记”选项按钮，并 选取中心点标记，可以通过输入“间隙”大小、“中心十字”、“延伸”距离 和“角度”值来控制中心线符号的显示。
2.6 零件明细表
该命选项用于在装配工程图创建明细表。在“表格 与零件明细表”工具栏上单击按钮，弹出三列多行 并带有标题栏名称（部件名、序号、数量）的空表 格，如图17所示。
3 实用符号
实用符号包括标识符号、目标点符号、相交符号、 偏臵中心点符号、使用定义的符号、定制符号和焊 接符号等。本节主要常用的实用符号的操作。
2 注释和标签
本节将介绍各种注释标签的设臵及放臵位臵，各功 能可以通过主菜单“插入”弹出下拉菜单选择或在 “制图编辑”工具栏上直接选择图标选择各种注释 方法和操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5
附加文本到尺寸
为添加附加文本到一先前建立的没有附加文本的尺寸， 为添加附加文本到一先前建立的没有附加文本的尺寸 ， 可 执行下列操作之一： 执行下列操作之一： 方法一：双击尺寸，并从对话条打开【文本编辑器】 方法一：双击尺寸，并从对话条打开【文本编辑器】。 方法二：双击尺寸， 并利用键盘上的右、 方法二 ： 双击尺寸 ， 并利用键盘上的右 、 左 、 上和下箭头 键得到要求的附加文本位置，键入文本并按回车键。 键得到要求的附加文本位置，键入文本并按回车键。 方法三： 双击尺寸， 然后利用捷径菜单并选择【 方法三 ： 双击尺寸 ， 然后利用捷径菜单并选择 【 附加文注尺寸的对象之后，可以： 在选择要标注尺寸的对象之后，可以：
编辑一公差, 利用下列三种方法之一： 编辑一公差, 利用下列三种方法之一： 在公差上，从捷径菜单选择【编辑】 在公差上，从捷径菜单选择【编辑】。 双击公差。 双击公差。 双击尺寸以获取尺寸对话条。 双击尺寸以获取尺寸对话条。
27
相交符号
该对话框用于将两条曲线延伸， 该对话框用于将两条曲线延伸 ， 在延伸曲线的交点处标注相交 符号， 符号 ， 目的是为了尺寸标注方 便 。 执行 【 插入 】|【 符号 】| 相交符号】 命令或单击【 【 相交符号 】 命令或单击 【 相 交符号】 按钮， 进入“ 交符号 】 按钮 ， 进入 “ 相交符 对话框。 号”对话框。
29
偏置中心点
30
基准目标
该选项主要为注释基准目标符 在主菜单执行【 插入】 号 ， 在主菜单执行 【 插入 】| 基准目标】命令，或在【 【 基准目标 】 命令 ， 或在 【 注 工具栏上单击【基准目标】 释 】 工具栏上单击【 基准目标 】 按钮，弹出“基准目标” 按钮 ， 弹出 “ 基准目标 ” 对话 框。
9
编辑已存尺寸
从已存尺寸继承参数预设置 在建立尺寸之后， 在建立尺寸之后，可以编辑它的参数预设置以便与 另一尺寸相匹配： 另一尺寸相匹配： 双击要改变的尺寸。 1. 双击要改变的尺寸。 在尺寸上，右击并选择【继承】 2. 在尺寸上，右击并选择【继承】。 选择具有所要求的参数预设置的尺寸。 3. 选择具有所要求的参数预设置的尺寸。
31
定制符号
该选择用于创建或编辑定制符 号库中的符号。 号库中的符号。 执行【插入】|【符号】|【定 符号】 执行【插入】 制符号】命令。单击【注释】 制符号】命令。单击【注释】 工具栏【定制符号】按钮， 工具栏【定制符号】按钮，进 定制符号】对话框。 入【定制符号】对话框。
UG符号 UG符号
铸造符号 紧固件符号 ID符号 ID符号
20
形位公差标注
注释】 在 【 注释 】 工具栏中单击按钮 或选择菜单命令【插入】 或选择菜单命令【插入】/【特 征控制框】 系统弹出【 征控制框 】 ， 系统弹出 【 特征 控制框】 对话框， 如图所示， 控制框 】 对话框 ， 如图所示 ， 用户可以通过该对话框对添加 的形位公差进行设置。 的形位公差进行设置。
24
标识符号
标识符号是一组规则图形加可变文本注释的图形符 在制图中也是必要的， 号， 在制图中也是必要的，主要用来标识装配图中 零件引出序号。 零件引出序号。 执行【插入】 符号】 标识符号】命令， 执行 【 插入 】|【 符号 】|【 标识符号 】 命令 ， 弹出 标识符号】对话框。单击【注释】工具栏【 【标识符号】 对话框。 单击【注释】工具栏【标识 符号】 弹出【标识符号】对话框。 符号】，弹出【标识符号】对话框。
28
偏置中心点
当在标注大半径圆弧时， 当在标注大半径圆弧时 ，尤其是标注真实中心位于 图纸页边界之外的大圆弧尺寸时， 图纸页边界之外的大圆弧尺寸时 ，其中心点往往很 难在绘图区找到，此时需要利用添加“ 难在绘图区找到，此时需要利用添加“偏置中心点 符号”的方法产生一个标注半径的位置。 符号”的方法产生一个标注半径的位置。 执行【插入】 符号】 偏置中心点符号】命令， 执行 【 插入 】|【符号 】|【 偏置中心点符号】 命令， 或单击【偏置中心点】按钮，进入“ 或单击【偏置中心点】 按钮，进入“偏置中心点符 对话框。 号”对话框。
16
编辑已存注释或标记
1. 从图纸上选择已存注释或标记。 从图纸上选择已存注释或标记。 2. 从捷径菜单选择相应选项。 从捷径菜单选择相应选项。
17
思考练习
【练习16-4】建立注释与标记drafting_fitting_dwg.prt 练习 】建立注释与标记
Text Input : NOTES: 1. DIMENSIOS AND TOLWEANCING PER ASME Y14.5M-1994. 2. BREAK ALL SHARP EDGES.
14
建立注释
执行【插入】 执行【插入】→【注释】命令。 注释】命令。 注释】工具栏上直接单击【注释】 在【注释】工具栏上直接单击【注释】 按钮。 按钮。 在文本输入框中加入要求的文本。文本 在文本输入框中加入要求的文本。 将显示在文本框中和图形窗口上。 将显示在文本框中和图形窗口上。 在放置注释的地方点击鼠标左键。 在放置注释的地方点击鼠标左键。
8
编辑已存尺寸
移动一尺寸
要改变一已存尺寸的原点， 要改变一已存尺寸的原点 ， 在没有命令激活时可通过简 单拖拽移动它。 单拖拽移动它。 当处在移动模式中时， 当处在移动模式中时，光标将改变为 。
删除尺寸
可以使用捷径菜单来删除一尺寸， 可以使用捷径菜单来删除一尺寸 ， 也可以先选择要删除 的尺寸再使用 Delete 命令 。
3

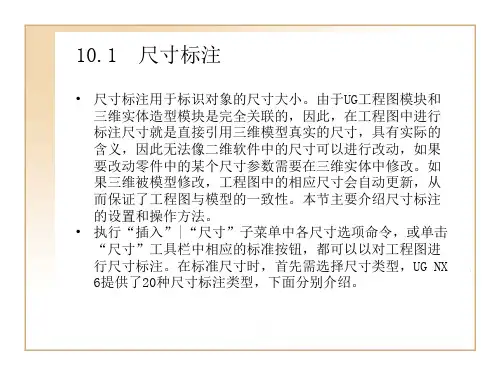

尺寸标注
执行【插入】 尺寸】子菜单中各尺寸选项命令， 执行【 插入 】→【尺寸】 子菜单中各尺寸选项命令， 或单击【尺寸】工具栏中相应的标准按钮， 或单击【尺寸 】工具栏中相应的标准按钮 ，都可以 对工程图进行尺寸标注。 对工程图进行尺寸标注。
4
附加文本到尺寸
在建立尺寸时，可以为其附加文本。 在建立尺寸时，可以为其附加文本。 如果仅要一行附加文本，选择标注尺寸的对象， 如果仅要一行附加文本 ，选择标注尺寸的对象， 在 放置尺寸之前， 放置尺寸之前 ，在捷径菜单中选择一个附加文本选 顶。
1
注释首选项
选 择 菜 单 命 令 【 首 选 项 】/ 注释】 【 注释 】 ， 弹出如图所示的 注释首选项】 对话框， 【 注释首选项 】 对话框 ， 用 来对尺寸、 文字、 符号、 来对尺寸 、 文字 、 符号 、 单 元格、 部件明细表、 元格 、 部件明细表 、 单位和 填充/ 填充/剖面线等参数进行预设 置。
Text Input : Omit Paint for Electrical Bonding.
18
思考练习
Text Input : 1:1
Text Input : 7/4
Text Input : 05-FIT-2475
19
形位公差标注
形位公差是将几何尺寸和公差符号组合在一起形成 的组合符号， 的组合符号， 它用于表示标注对象的形状参数或与 参考基准之间的位置和形状关系。 参考基准之间的位置和形状关系。 有两种方法来添加形位公差： 有两种方法来添加形位公差：一种是利用注释标注 中的【形位公差】选项；另一种是通过【 中的 【形位公差】选项 ；另一种是通过【 特征控制 框】。
21
基准特征符号标注
基准特征符号用来指定形位公 差等的基准。 差等的基准。 在主菜单执行【 插入】 在主菜单执行 【 插入 】→【 基 准特征符号】命令。 准特征符号】命令。 注释】 工具栏上单击【 在 【 注释 】 工具栏上单击 【 基 准特征符号】按钮。 准特征符号】按钮。
22
表格注释标注
表格注释一般用于零件参数的标注和表格化系列设 在主菜单执行【插入】 表格】 表格注释】 计 。 在主菜单执行【 插入】|【 表格】|【表格注释】 命令。 表格】工具栏上单击【表格注释】按钮。 命令。在【表格】工具栏上单击【表格注释】按钮。 可用鼠标拖动表格到合格位置，选中要输入内容的 可用鼠标拖动表格到合格位置， 单元格双击，直接写入内容，按回车键。 单元格双击， 直接写入内容，按回车键。 操作类似 Excell表格 表格。 Excell表格。
10
思考练习
尺寸标注10. 尺寸标注10.1.prt 10
11
思考练习
练习16-3】建立尺寸 【练习 】建立尺寸drafting_fitting_dwg.prt
12
思考练习
13
文本注释标注
注释是工程制图非常重要的内容， 注释是工程制图非常重要的内容 ，是构成图纸的重 要组成部分。利用该命令可以创建和编辑注释、 要组成部分。 利用该命令可以创建和编辑注释、 标 记和形位公差符号等。 注释】 标识符号】 记和形位公差符号等。 【注释】 、【标识符号】 等 命令在【注释】工具栏中， 注释】 命令在【注释 】工具栏中，【注释】工具栏如图所 示。
25
标识符号
26
目标点
该选项用于创建可用于进 行尺寸标注的目标点符号。 行尺寸标注的目标点符号 。 执行【 插入】 符号】 执行 【 插入 】|【 符号 】| 目标点符号】 命令， 【 目标点符号 】 命令 ， 或 单击【 目标点】 按钮， 单击 【 目标点 】 按钮 ， 进 目标点符号】 对话框。 入 【 目标点符号 】 对话框 。
第9章 工程图标注和符号
工程图的标注是反应零件尺寸和公差信息的最重要 的方式，利用标注功能， 的方式，利用标注功能 ，用户可以向工程图中添加 尺寸、形位公差、实用符号和文本注释等内容。 尺寸 、形位公差、实用符号和文本注释等内容。 另 为了清楚地表达视图含义和便于尺寸标注， 外， 为了清楚地表达视图含义和便于尺寸标注， 在 绘制工程图的过程中， 绘制工程图的过程中， 还经常需要标注一些制图对 如中心线、用户自定义符号、标识符号等。 象，如中心线、用户自定义符号、标识符号等。
