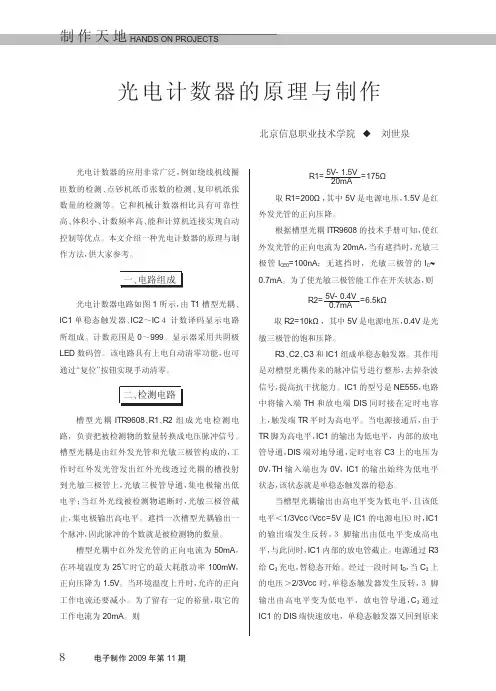

光电计数器的原理与制作
制作天地HANDS ON PROJECTS光电计数器的应用非常广泛，例如绕线机线圈匝数的检测、点钞机纸币张数的检测、复印机纸张数量的检测等。
它和机械计数器相比具有可靠性高、体积小、计数频率高、能和计算机连接实现自动控制等优点。
本文介绍一种光电计数器的原理与制作方法，供大家参考。
一、电路组成光电计数器电路如图1所示，由T1槽型光耦、IC1单稳态触发器、IC2～IC4计数译码显示电路所组成。
计数范围是0～999。
显示器采用共阴极LED数码管。
该电路具有上电自动清零功能，也可通过“复位”按钮实现手动清零。
二、检测电路槽型光耦ITR9608、R1、R2组成光电检测电路，负责把被检测物的数量转换成电压脉冲信号。
槽型光耦是由红外发光管和光敏三极管构成的，工作时红外发光管发出红外光线透过光耦的槽投射到光敏三极管上，光敏三极管导通，集电极输出低电平；当红外光线被检测物遮断时，光敏三极管截止，集电极输出高电平。
遮挡一次槽型光耦输出一个脉冲，因此脉冲的个数就是被检测物的数量。
槽型光耦中红外发光管的正向电流为50mA，在环境温度为25℃时它的最大耗散功率100mW，正向压降为1.5V。
当环境温度上升时，允许的正向工作电流还要减小。
为了留有一定的裕量，取它的工作电流为20mA。
则R1=5V-1.5V20mA=175Ω取R1=200Ω，其中5V是电源电压，1.5V是红外发光管的正向压降。
根据槽型光耦ITR9608的技术手册可知，使红外发光管的正向电流为20mA，当有遮挡时，光敏三极管ICE O=100nA；无遮挡时，光敏三极管的I C≈0.7mA。
为了使光敏三极管能工作在开关状态，则R2=5V-0.4V=6.5kΩ取R2=10kΩ，其中5V是电源电压，0.4V是光敏三极管的饱和压降。
R3、C2、C3和IC1组成单稳态触发器。
其作用是对槽型光耦传来的脉冲信号进行整形，去掉杂波信号，提高抗干扰能力。
IC1的型号是NE555，电路中将输入端TH和放电端DIS同时接在定时电容上，触发端TR平时为高电平。
变压器的智能绕线功能系统设计方案
变压器的智能绕线功能系统设计方案0前言随着电子电器工业的发展，线圈的需求量越来越大、品种也越来越多，从大型的电力变压器、牵引电机绕组到充电用的微型线圈、节能灯具用线圈，以及各类电子设备都使用线圈。
绕线机是用来绕制线圈的设备。
在使用的各种绕线机中，有最早的手工绕线，现在大都用机械式的绕线机。
机械式绕线机精度较差，线圈需逐匝检验，工作效率较低，劳动强度高，尤其是机械式绕线机由于没有采用自动控制技术，线滚子由于惯性超越运行，散线易划去表面绝缘层，影响产品质量。
现在国内绕线机已有了全自动、多功能、自动化产品。
从线圈生产的上线、排线、馈线、到线圈绕制下线等，都实现了过程自动化。
从绕线机的控制形式上看，从单一的开环控制发展到使用直流伺服系统和交流伺服系统的闭环控制，已经形成了由单轴绕制线圈到多轴同时绕制多个线圈的系列产品。
但这些先进的绕线机产品价格很高，对中小型电机制造企业的绕线使用来说，功能有比较大的冗余，价格太高，一旦出现故障自己难以维修，所以针对某中小型电机制造厂使用机械式绕线机的缺点，根据实际生产的要求，研制成本低、功能满足使用要求、简单易学、操作方便的数控绕线机。
在我国已生产和使用了多年，改革开放以来，我国元器件厂也引进了许多国外的绕线机。
常见的有平行绕线机、环行绕线机及各种特种绕线机等。
在绕制细微漆包线时，这些机器都会遇到共同的问题，如无法达到整齐排线，绕线张力无法控制等，特别是绕制0．1mm 以下的一些音圈、传感器机芯等线圈时，问题尤为突出。
针对这种情况，我们研制了这种适用于细微漆包线的绕线机，很好地解决了这个问题，用它绕制的磁电式测振传感器机芯线圈，张力稳定，线圈直流电阻一致性好，排线整齐，外观达到了“镜面”效果变压器、线圈以及其他绕组是电器设备常用的部件，这些部件一般由绕线设备绕制而成。
绕线骨架有效长度、绕线线径以及绕线圈数是影响部件电气性能的3个主要技术参数，同时，也是评价绕线设备绕线质量的重要功能指标。
NHR-2300系列计数器说明书
-、产品介绍二、技术参数三、仪表面板NHR-2300系列计数器采用全自动贴片封装工艺，具有很强的抗干扰能力。
六位LED数码显示，显示范围宽。
带多种输出功能：上下限报警控制输出、4～20mA模拟量输出、RS485/RS232通讯等，多种输入方式，适用于各种测速场合。
使用说明书NHR-2300系列计数器Hong Run Precision Instruments Co., LtD.输入信号测量精度设定方式显示方式继电器输出使用环境工作电源功耗结构通讯1～20KHz ±1个脉冲面板轻触式按键数字设定；设定值断电永久保存。
0～999999测量值显示,发光二级管工作状态显示外形尺寸为160*80mm和96*96mm仪表，负载能力为AC220V/2A，DC24V/2A 外形尺寸为96*48mm仪表，负载能力为AC220V/0.5A，DC24V/0.5A环境温度:0～50℃；相对湿度:≤85%RH； 避免强腐蚀气体。
AC 100～240V(开关电源)，50/60Hz； DC 20～29V (开关电源)。
≤5W 标准卡入式采用标准MODBUS通讯协议， RS485通讯距离可达1公里；RS232通讯距离可达15米。
注：仪表带通讯功能时，通讯转换器最好选用有源转换器。
PV： 显示测量值；在参数设定状态下, 显示参数符号和参数值A/T：PV显示A路时，指示灯亮B/D：PV显示B路时，指示灯亮AL1：A路报警指示灯AL2：B路报警指示灯Hz： 备用C: 计数器指示灯亮T: 备用注： 外形尺寸为96*48mm时，无Hz、C、T指示灯。
PV显示窗确认键移位键减少键增加键功能指示灯888888A/T B/D AL1AL2HZCT1) 面板指示:3) 仪表外形尺寸及开孔尺寸：外形尺寸开孔尺寸160*80mm（横式） 152*76mm 96*96mm（方式） 92*92mm 96*48mm（横式） 92*45mm2) 按键：确认键:数字和参数修改后的确认,并自动切换到下一参数退出设置键：长按4秒可返回测量画面切换键：两路输入时，切换A路/B路显示位移键：修改参数时移动修改位减少键：用于减少数值选择键：参数设定时，用于选择上一个参数增加键；用于增加数值选择键：参数设定时，用于选择下一个参数虹润四、参数设置1）菜单设置ADDR 通讯地址BAUD波特率DA t A-P 数据帧结构 D-LEU 内部保留参数PR o 返回PR o 返回888888显示值3-SRL通讯设置PR o返回5-FCS功能设置4-ANA变送输出CODE备用参数t YPE输出信号类型ASIN输出跟随设置AN-LO输出量程下限AN-HI输出量程上限PR o返回1-1NP 计数模式设置A CN t A路工作模式ADECP t A路小数点ASCFAC A路比例因子PR o返回 A-t YPE A路报警类型AH-SP A路报警回差值2-SP t报警设置A-SPA路报警值ASCALR A路比例乘数 B-t YPEB路报警类型BH-SPB路报警回差值B-SPB路报警值t-AC t报警输出延时t-DAC t报警复位延时PR o返回ARESE t A路复位显示状态ACN t LD A路复位预设值BSCALR B路比例乘数A P- UP A路上电显示状态B CN t B路工作模式BDECP tB路小数点BSCFACB路比例因子B P- UPB路上电显示状态BRESE tB路复位显示状态BCN t LDB路复位预设值t-KEYS按键使能控制★注:以上参数为仪表全部参数，如果不是全功能仪表，则未选功能所对应的参数将不予显示。
377 377 FC 378 378 FC Clamp Meter 用户手册说明书
January 2020 (Simplified Chinese)©2020 Fluke Corporation. All rights reserved.All product names are trademarks of their respective companies.377/377 FC 378/378 FCClamp Meter用户手册有限担保和有限责任Fluke 担保在正常使用和保养的情况下，其产品没有材料和工艺上的缺陷。
从寄送之日起，担保期为三年。
部件、产品修理和服务的担保期限为90 天。
本担保仅限于 Fluke 授权零售商的原购买人或最终用户，并且不适用于一次性电池、电缆接头、电缆绝缘转换接头或 Fluke 认为由于误用、改装、疏忽、污染及意外或异常操作或处理引起的任何产品损坏。
Fluke 担保软件能依照功能规格正常运行 90 天，并且软件是记录在无缺陷的媒介上。
Fluke 并不担保软件毫无错误或在运行中不会中断。
Fluke 授权的零售商应仅对最终用户就新的和未使用的产品提供本担保，但无权代表Fluke 公司提供额外或不同的担保。
只有通过 Fluke 授权的销售店购买的产品或者买方已经按适用的国际价格付款才能享受 Fluke 的担保支持。
在一国购买的产品需在他国修理时，Fluke 有权向买方要求负担重大修理/零件更换费用。
Fluke 的担保为有限责任，由 Fluke 决定是否退还购买金额、免费修理或更换在担保期间退还 Fluke 授权服务中心的故障产品。
如需要保修服务，请与您就近的 Fluke 授权服务中心联系，获得退还授权信息；然后将产品寄至服务中心，并附上产品问题描述，同时预付运费和保险费（目的地离岸价格）。
Fluke 不承担运送途中发生的损坏。
在保修之后，产品将被寄回给买方并提前支付运输费（目的地交货）。
如果Fluke 认定产品故障是由于疏忽、误用、污染、修改、意外或不当操作或处理状况而产生，包括未在产品规定的额定值下使用引起的过压故障；或是由于机件日常使用损耗，则 Fluke 会估算修理费用，在获得买方同意后再进行修理。
绕线机器有哪些类型？
绕线机器有哪些类型？绕线机器是一种用于加工制造过程中的重要设备，常用于电子元器件制造、线缆制造等行业。
通过绕线机器可以快速、精确地完成导线或线缆的绕制工作，提高生产效率和产品质量。
根据不同的使用需求和特点，绕线机器可以分为以下几种类型：一、手动绕线机手动绕线机是一种基础型绕线设备，通过人工操作完成绕线工作。
其结构简单、使用方便，适用于小规模、低要求的绕线任务。
手动绕线机主要由支架、转轴、偏心轮和调节装置组成，操作时需要手动控制转轴的旋转速度和方向，以实现绕线效果。
尽管手动绕线机无法实现高效率、高精度的绕线任务，但在一些简单电路绕线或教学实验中仍有一定的应用价值。
手动绕线机的特点主要有三点：1. 灵活性高：通过手动控制绕线过程，可以根据需要进行随时调整，适应不同规格和要求的绕线任务。
2. 制造成本低：手动绕线机结构简单，制造工艺相对简便，成本低廉，适合中小企业使用。
3. 操作要求高：由于手动绕线机的操作需要一定经验和技巧，对操作人员的要求较高，需要掌握一定的绕线技术和知识。
二、半自动绕线机半自动绕线机集成了一定程度的自动化功能，通过电动机驱动绕线过程，减轻了操作人员的体力负担。
半自动绕线机通常配备了数字显示屏和可编程控制器，可以实现绕线参数的输入和自动计数功能，提高了绕线的准确性和效率。
此外，半自动绕线机还可以根据产品的需要自动调整线圈的长度和宽度，提供更大的灵活性。
半自动绕线机的优势在于：1. 生产效率高：半自动绕线机通过电动驱动，可以实现快速、连续的绕线工作，提高了生产效率。
2. 绕线精度高：配备了数字显示屏和可编程控制器，可以实时监测和调整绕线参数，保证绕线的精度和一致性。
3. 操作简易：相比于手动绕线机，操作半自动绕线机相对简单，只需设置好参数和调整好线圈位置即可，减少了操作人员的技术要求。
三、全自动绕线机全自动绕线机是一种集高度自动化和智能化于一体的绕线设备。
全自动绕线机配备了先进的控制系统、传感器和电脑辅助设计软件，可以实现高速、高精度的绕线工作，有着广泛的应用前景。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录摘要 (2)前言 (3)第一章设计方案 (4)1.1设计目的 (4)1.2设计要求 (4)1.3总原理框图 (4)1.3各单元框图电路设计 (4)（1）信号采集电路 (4)（2）加减识别电路 (5)（3）计数、译码、驱动、显示 (7)第二章相关元器件介绍 (9)2.1红外发射接收对管 (9)2.2施密特触发器 (10)11 (12)2.5 CD4013-双上升沿D触发器 (12)2.6 CD40110 (14)第三章具有加减识别功能的绕线机电子计数器总电路 (16)3.1总电路图 (16)3.2总电路原理 (17)第四章结论 (18)参考文献 (19)致谢 (20)摘要绕线机是用来绕制线圈的专用设备，而计数器则起到了计数作用。
通过计数器我们可以了解产品的工作状态。
绕线机种类很多，由于各种线圈产品的功能要求不同，目前常见绕线机的有全自动绕线机、半自动绕线机、环形绕线机、伺服精密绕线机、变压器绕线机、电感线圈绕线机等机种。
本课程设计主要是通过红外线传感器来计数绕线机转数，然后通过计数，锁存，译码等步骤最终在数码管显示数字。
关键词:绕线机，CD4013，CD40106，CD40110,红外对管AbstractCoiling machine is used for the special equipment of Coilingaround the system, and counter does the count function. Through the counter we can understand the working state of the products. Coiling machine type many, because all kinds of different requirements for the product function coil, the most common of the winding machine fully automatic winding machine, semi-auto coiling machine, annular coiling machine, servo precision coiling machine, transformer winding machine, inductance coil winding machine model. This course is designed by infrared sensors to count coiling machine RPM, and then through the count, lock to save, steps in the digital decoder eventually pipe display Numbers Keyword：coiling machine，CD4013，CD40106，CD40110，infrared geminate transistors前言绕制绕组设备一般都装计数器，常用的计数器有机械式和电子式计数器。
在绕组绕制中，当绕组匝数达到一定值停机，由于绕线机转动惯量很大，绕线机不会立刻停止转动，即使提前采取措施也很难绕到规定匝数，还去要正转或者反转调整。
为此我们需要设计一个绕线机计数器来对绕线机转数进行计数控制。
而数字式电子计数器有直观和计数精确的优点，目前已在各种行业中普遍使用。
数字式电子计数器有多种计数触发方式，它是由实际使用条件和环境决定的。
有采用机械方式的接触式触发的，有采用电子传感器的非接触式触发的，光电式传感器是其中之一，它是一种非接触式电子传感器,利用光电元件制成的自动计数装置。
其工作原理是从光源发出的一束平行光照射在光电元件(如光电管、光敏电阻等)上，每当这束光被遮挡一次时，光电元件的工作状态就改变一次，通过放大器可使计数器记下被遮挡的次数。
常用于记录成品数量或展览会参观者人数。
这种计数器在工厂的生产流水线上作产品统计，有着其他计数器不可取代的优点。
该例光电触发式电子计数器只有两位数，但通过级联可以扩展为四位，甚至多位。
自动化的计数提高了工业生产上的效率以及准确性，计数的自动化和智能化最终能加速实现现代化的工业。
随着生产自动化、设备数字化和机电一体化的发展,对光电计数器的需求日益增多。
光电计数器在实际生产中已经得到了广泛的应用。
在应用中，光电传感器部分主要有光电断路器和光电开关，但在工业生产中主要使用的是光电开关，计数电路有CD系列芯片组成的，也有74系列芯片组成的，实际功能差别不大。
第一章设计方案1.1设计目的(1)掌握常用基本逻辑电路的工作原理(2)学习掌握电子电路设计基本方法(3)初步学会使用Alitum Designer软件熟悉基本操作，会用其进行电路的仿真(4)设计并制作用于工件计数的绕线机电子计数器(5)培养独立思考、分析、解决问题的能力(6)通过焊接电路，提高实际动手操作能力(7)通过此次设计，增强理论联系实际的能力1.2设计要求设计一个具有加减识别功能的绕线机电子计数器,能够对绕线机正,反转动的次数进行统计，并将最终数据统计结果显示。
1.3总原理框图根据设计要求,其总原理框图1-1如下所示:1.3各单元框图电路设计信号采集电路框图如下图1-2所示:（1）信号采集电路加信号采集电路图（a）减信号采集电路图（b）图1-2 信号采集电路图图1-2所示为信号采集电路图，VD1，VD2为红外发射管，VT1，VT2为对应的接收管，F1、F2为施密特反相器。
工作原理：当绕线机正向转动时，红外发射管VD1发射的红外光先透过小孔，三极管VT1接收到光后导通，其电阻R1处下面节点电位由高电平变为低电平，完成了信号采样任务。
然后信号经过施密特反相器F1反向并调制波形后（将不规则波形整成矩形波），送入加减识别信号处理部分。
当转盘继续转动，发射管VD2发射的红外光透过小孔，三极管VT2接收到光后导通，电阻R2处下面节点电位由高电平变为低电平，完成信号采样。
信号经施密特反向器反向调制后送入加减识别信号处理部分。
当转盘反向转动时，红外发射管VD2发射的红外光先透过小孔，三极管VT2接收到光后导通，其电阻R2处下面节点电位由高电平变为低电平，完成了信号采样任务。
然后信号经过施密特反相器F1反向并调制波形送入加减识别信号处理部分。
当转盘继续转动，发射管VD1发射的红外光透过小孔，三极管VT1接收到光后导通，电阻R1处下面节点电位由高电平变为低电平，完成信号采样。
信号经施密特反向器反向调制后送入加减识别信号处理部分。
(2)加减识别电路加减识别电路框图如下图1-4所示:加信号采集信号减信号采集信号图1-4 加减识别电路如图1-4所示为减识别信号处理电路简图，F1~F4为芯片CD40106里面的施密特反向器。
芯片CD40106里面共有6个施密特反相器。
而分别和线CPU,CPD相连的两个芯片其实是一个芯片，即芯片CD4013。
这里我们将它看成两部分。
工作原理：如图1-3所示当绕线机正转(加计数时)，VT1先导通，经施密特反相器F1反向后为高电平。
一部分连接到芯片CD4013（2）的CL2引脚上，另一部分则经过施密特反相器F3反向低电平接到CD4013（1）的R1引脚上。
根据表1-1所示的CD4013功能表可知，当刚开始两个红外接收管VT1，VT2都没导通时，由于S1，S2接地故都为低电平L。
而R1，R2由于前面VT1,VT2未导通再经过反相器后电平高电平H。
脉冲CP没有。
故Q处电平为低电平，没有给CPU,CPD 一个脉冲。
引脚D1，D2处电平为高电平。
当VD1的光先透过小孔照到接收管VT1后，三极管VT1导通。
R1下节点电位由高电平变为低电平，故R1处电位为低电平，而D2处为高电平，S1处为低电平，CL1处没有脉冲，故该处CD4013（1）不被触发。
而CD4013（2）虽然有一个上升沿脉冲到其引脚CL2处，但是由于其R2处电平为高电平，所以不被触发（保持）。
当VD2的光透过小孔照到接收管VT2后，三极管VT2导通。
R2下节点电位由高电平变为低电平。
这时信号经F2给芯片CD4013（1）的CL1处一个上升沿触发（加信号），根据表1-1可知，此时芯片CD4013（1）的Q1处电平由低电平变为高电平，Q1处脉冲经导线连到计数、驱动、译码、显示电路。
而此时CD4013(2)上R2处电平为低电平，S2处电平为低电平，D2处电平为高电平，CL2处一个下降沿脉冲，故不触发。
当绕线机反转(减计数时)，VT2先导通，经施密特反相器F2反向后为高电平。
一部分连接到芯片CD4013（1）的CL1引脚上，另一部分则经过施密特反相器F4反向低电平接到CD4013（2）的R2引脚上。
根据表可知此时CD4013不触发。
当VT2导通时，信号经F1给CD4013(2)处一个上升沿脉冲（减信号），此时CD4013（2）触发，Q2处电平由低电平变为高电平，Q2处脉冲经导线连到计数、驱动、译码、显示电路。
（3）计数、译码、驱动、显示计数、译码、驱动、显示电路框图如下图1-4所示:如图1-5所示，有4个芯片CD40110分别对应一个数码管。
与CD40110和数码管之间相连的电阻用于限流。
而芯片CD4013之间BO 引脚与CPD 引脚相连，CO 引脚与CPU 相连。
当CPU 给最左边的CD4013（1）一个上升沿脉冲时，根据芯片CD40110功能表表1-2可知表1-2 芯片CD40110功能表图1-5计数、译码、驱动、显示由于是上升沿脉冲，且LE处低电平，TE低电平，R低电平。
所以计数加1，数码管显示1。
CD40110 的进位输出CO 和借位输出BO 一般为高电平，当计数器从0～9 时，BO 输出负脉冲；从9～0 时CO 输出负脉冲。
在多片级联时，只需要将CO 和BO分别接至下级40110 的CPU 和CPD 端，就可组成多位计数器。
而一共用了4个数码管，故其计数范围可以从0000-9999。
当按下开关SB时，可对计数器清零。
第二章相关元器件介绍2.1红外发射接收对管人们见到的红外遥控系统分为发射和接收两部分。
发射部分的发射元件为红外发光二极管，它发出的是红外线而不是可见光。
常用的红外发光二极管发出的红外线波长为940nm 左右，外形与普通φ5mm发光二极管相同，只是颜色不同。
一般有透明、黑色和深蓝色等三种。
判断红外发光二极管的好坏与判断普通二极管一样的方法。
单只红外发光二极管的发射功率约100mW。
红外发光二极管的发光效率需用专用仪器测定，而业余条件下，只能凭经验用拉距法进行粗略判定。
接收电路的红外接收管是一种光敏二极管，使用时要给红外接收二极管加反向偏压，它才能正常工作而获得高的灵敏度。
