工业内窥镜的规范使用
工业内窥镜的规范使用.
1.设备结构说明
1机箱
机箱有两种尺寸,XLG3的机箱在储存,运输和操作的时候能保护主机和附件。XLG3的机箱采用旅行箱式的设计,便于搬运。
2主机部分
3操作手柄
目录介绍如下:
A.麦克风能为视频或图片做语音注释。
B.显示屏超亮,锐利,宽屏的VGA液晶显示屏。
C.功能按键详细资料参照“功能按键”在第11页。
B.按键。
C.选择File Manager > Copy.
D.选择您想执行的操作。
四、设备的储藏
1.顺直导向关节。
按住操作杆下方的按钮并保持不动。使探头复位伸直。
2.关闭主机，拔掉电源。3.卸掉外围设备和附件。注意：如果任意存储设备在主机里，请使用硬件退出（Eject Hardware）菜单命令并且移开。4.把探头插回探头储存卷盘，整理好手持机电缆，放回原位。把手持机的电缆缠绕在主机上。用手抓住弯曲的电缆，顺时针在第一个拉片下面旋转。在插入的探头的低部饶过去。在另外一个拉片上挂住。5.把主机以及组成部分放回机箱内。a、核实没有任何附件或者连接线还安装在前面板的各接口。b、把主机系统整体安全的放入箱子里，以确保没有任何部分会被盖子挤压到。c、关闭盖子。警告：如果你没有仔细认真的包装系统，就会像描述的那样发生损坏现象。
2.测量
在XLG3系统中测量能力是可选的。如果你的系统中有这样的选项,存储图像之前或之后你可以测量特征或缺陷(如果图像保存在测量模式之下。在一幅图像中你可以保存多达5中测量方法。对于测量图片来说最好的LCD显示设置是不按比例的。测量结果只对空气中测量方法有效。对于液体中的测量,请与GE检测科技联系。GE检测科技不能保证测量的精确性。测量的精度是根据操作者能力不同而不同。

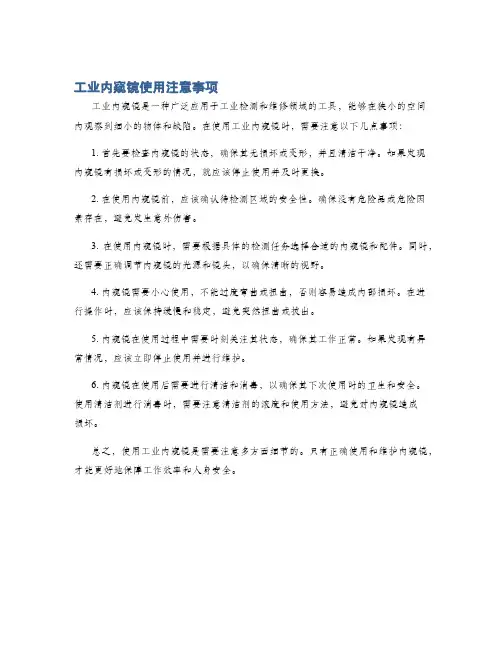

工业内窥镜使用注意事项
工业内窥镜使用注意事项
工业内窥镜是一种广泛应用于工业检测和维修领域的工具，能够在狭小的空间内观察到细小的物体和缺陷。
在使用工业内窥镜时，需要注意以下几点事项：
1. 首先要检查内窥镜的状态，确保其无损坏或变形，并且清洁干净。
如果发现内窥镜有损坏或变形的情况，就应该停止使用并及时更换。
2. 在使用内窥镜前，应该确认待检测区域的安全性。
确保没有危险品或危险因素存在，避免发生意外伤害。
3. 在使用内窥镜时，需要根据具体的检测任务选择合适的内窥镜和配件。
同时，还需要正确调节内窥镜的光源和镜头，以确保清晰的视野。
4. 内窥镜需要小心使用，不能过度弯曲或扭曲，否则容易造成内部损坏。
在进行操作时，应该保持缓慢和稳定，避免突然扭曲或拔出。
5. 内窥镜在使用过程中需要时刻关注其状态，确保其工作正常。
如果发现有异常情况，应该立即停止使用并进行维护。
6. 内窥镜在使用后需要进行清洁和消毒，以确保其下次使用时的卫生和安全。
使用清洁剂进行消毒时，需要注意清洁剂的浓度和使用方法，避免对内窥镜造成
损坏。
总之，使用工业内窥镜是需要注意多方面细节的。
只有正确使用和维护内窥镜，才能更好地保障工作效率和人身安全。
工业内窥镜的使用方法
工业内窥镜的使用方法工业内窥镜是一种用于检查和观察工业设备内部情况的仪器。
它通过灵活的光纤和显微镜组件，可以将图像传输到显示屏上，使操作人员能够清楚地看到设备内部的细节。
工业内窥镜广泛应用于各种行业，如制造业、汽车维修、航空航天等领域。
使用工业内窥镜前，首先需要了解内窥镜的组成部分。
一般来说，工业内窥镜由控制单元、光源、光纤和显微镜组件等几个主要部分组成。
控制单元用于控制内窥镜的运行和调节参数，光源提供光线以照亮被观察的区域，光纤负责传输图像信号，显微镜组件用于放大和聚焦图像。
在使用工业内窥镜时，首先需要确保设备和操作人员的安全。
检查内窥镜是否完好无损，确保电源和连接线的正常工作。
同时，操作人员需要佩戴个人防护装备，如手套、护目镜等。
接下来，将内窥镜插入需要检查的设备或管道中。
在插入过程中，要注意避免对设备造成任何损坏。
如果设备中存在液体或颗粒物等障碍物，应先清理干净，以确保内窥镜的顺利插入。
当内窥镜插入到设备内部后，可以通过调节控制单元上的按钮或旋钮来调整图像的亮度、对比度和放大倍数等参数。
这样可以根据实际情况来获得最佳的观察效果。
在观察过程中，操作人员应该仔细观察设备内部的情况，并记录下任何异常或问题。
如果发现设备存在故障或损坏，应及时采取相应的维修或更换措施。
使用工业内窥镜时，还需要注意一些技巧和注意事项。
首先，要保持内窥镜的清洁和干燥，避免灰尘或水滴对图像质量的影响。
其次，在观察过程中要稳定手部，并尽量避免晃动和震动，以保证图像的清晰度。
此外，在使用工业内窥镜时还应注意以下几点：避免将内窥镜暴露在高温或强磁场中，以免损坏设备；避免将内窥镜弯曲过度或施加过大的力量，以免导致损坏或断裂；注意保护设备的连接线和插头，避免受到外力撞击或拉扯。
总之，工业内窥镜是一种非常实用的检测工具，在各个行业都有广泛应用。
使用工业内窥镜需要一定的技巧和经验，操作人员应掌握正确的使用方法，并注意安全和维护。
通过合理使用工业内窥镜，可以及时发现设备故障和问题，并采取相应的措施进行修复，从而提高生产效率和质量。
工业内窥镜使用方法
工业内窥镜使用方法1 什么是工业内窥镜工业内窥镜是一种现代测试检测工具，用于非压力检测，包括检测内部空间结构，检测物体表面损坏和内部结构损坏等。
此外，它还可以用于局部维修和维护，它的形状很像一个电视机的摄像头，因此也被称为监视器、视频摄像头或安装在机器上的小摄像头。
2 工业内窥镜的使用场景1、汽车制造：汽车生产和维护方面，工业内窥镜可以帮助负责汽车出厂前的检查的工程师，通过它可以检查引擎内部的细节，特别是检查工具无法完成的检查任务，也可以用来捕捉汽车维护和维修过程中中损坏的部件。
2、冶金行业：在冶金行业，工业内窥镜用于金属熔接，把工业内窥镜安装在真空容器内，可以帮助熔接。
它可以帮助工程师发现无法完美熔接导致焊接损坏的部分，并及时采取措施予以修复。
3、航空航天、船舶制造行业：由于工业内窥镜的准确度、快速性和可靠性，它经常用于航空航天、船舶制造行业，可以帮助延长飞机或船舶的使用寿命，及时发现损坏及早修复，并及时发现检测异常值，并可使原来难检查的细节更容易检查。
3 工业内窥镜的使用步骤1、安装准备：安装参数，检查装置的空气、水介质的温度是否符合要求，确保室内充足的第四号腔体空气，以及环境的温湿及空气条件良好。
2、组装内窥镜：根据要检测的结构尺寸，组装并调节相机的对焦，控制镜头的焦距，可以拍摄出清晰的图像。
3、连接电源：将内窥镜连接到电源，此时根据显示器要求，确定色彩模式和亮度，并接入控制台，控制台可以实现画面的传输、出厂等操作，操作方便，使用简单。
4、安装完成：使用内窥镜检查要检测的物体，并观察图像，对物体的状态进行评估，然后进行维护或修复。
4 注意事项1、在安装时，注意安装的相机的精度，保证安装的相机精度足够，以保证可以获得较高的检测效果。
2、在拍摄过程中，要注意摄像头的调节，以及光线的调控，保证拍摄的图像清晰，准确性高。
3、运行时，要注意监测画面是否完整，并注意画面中特征参数的变化，及时发现可能存在的问题，避免运行中造成损坏。
工业内窥镜标准
工业内窥镜标准工业内窥镜标准，是指用于检查工业设备内部情况的一种标准。
在现代工业中，内窥镜已经成为了不可或缺的一部分，通过内窥镜的使用，可以更好地查看并掌握设备内部的情况，及时发现并解决问题，提高工作效率。
1.内窥镜的选购标准在选择内窥镜时，需要考虑以下几个标准：① 视野：视野越宽，查看时越容易观察到设备内部的情况，而且也非常方便；② 镜头分辨率：镜头分辨率需要足够高，这样才能更加清楚地看到设备内部的问题；③ 长度和直径：内窥镜的长度和直径需要根据实际情况进行选择，不能过于小或过于大，这样不利于查看；④ 最大曲度半径：根据设备内部的走向，需要选择不同曲度半径的内窥镜。
2.内窥镜的使用标准为了更好地使用内窥镜，需要遵循以下使用标准：① 操作人员需要接受专业的培训，了解如何正确地使用内窥镜；② 内窥镜使用前需要进行清洗，并做好消毒等防护工作；③ 内窥镜在使用时需要遵循正确的时间、力度和角度等标准，避免对设备造成伤害和影响；④ 在使用内窥镜前，需要对设备内部进行一定的检查，检查设备是否存在严重问题，以免在操作时因为设备发生严重故障造成不必要的损失。
3.内窥镜的维护标准内窥镜的维护非常重要，维护标准包括以下几个方面：① 对内窥镜进行定期的清洗和消毒，避免细菌繁殖；② 内窥镜不使用时需要放在干燥通风的地方，并注意防潮和防尘；③ 内窥镜需要按照说明书上的要求进行合理保养和维护，避免损坏；④ 内窥镜的存储时间不宜过长，一般为2-3年，过期后需要进行更换。
综上所述，内窥镜在现代工业中的应用已经非常普遍，对于提高工作效率和检查设备情况方面都起到了重要的作用。
在使用内窥镜时，需要遵循一定的选择、使用和维护标准，以确保内窥镜的使用效果和持久性，从而更好地服务于现代化工业的需求。
XLGO6160工业内窥镜操作手册
XLGO6160工业视频内窥镜操作规程1、目的本规范规定了，在实际检测工作中，使用XLGO6160工业视频内窥镜应遵循原则和注意事项。
保障操作人员的人身安全，保证被用仪器的设备安全。
2、适用范围本规范适用于GE公司的XLGO6160型工业内窥镜的日常使用和维护，规定了仪器领用要求；并对仪器的图像保存和测量处理功能进行简介说明，若需对仪器的全面功能进行了解，请查阅《XLGO6160工业内窥镜的中文手册》。
3、仪器的界面及按键说明3.1、仪器界面（见图1）3.1.1、LCD显示屏；3.1.2、USB2.0接口；3.1.3、内置2.5mm麦克风/耳机插孔；3.1.4、VGA输出；3.1.5、控制面板；3.1.6、2小时锂电池；3.1.7、电池锁紧螺钉；3.1.8、电池充电指示灯；3.1.9、AC适配器输入；3.1.10、USB1 保护罩；3.1.11、探头插入管绑带；3.1.12探头插入管。
3.2、控制面板（见图2）图1图23.2.1左边软键激活LCD上显示的屏幕命令。
这个键最频繁的被用于返回一个屏幕。
3.2.2电源/退出打开/关闭系统电源。
也用于退出菜单，返回到活动/冻结的视频和禁用图像控制特征。
3.2.3控制杆控制导向。
按下可激活活动主菜单、调用图像菜单和冻结菜单。
向左/向右/向上/向下推控制杆，可以操作菜单和子菜单。
3.2.4导向锁定在松开操纵杆后，按下并松开导向锁定键，将保持弯颈锁定在当前位置。
激活后，一个锁定的图像将出现在LCD屏幕上。
再次按下并松开，可以解除导向锁定。
解除导向锁定后，锁形标记将从LCD消失。
按住导向锁定键，可启动复位功能，使弯颈变直。
激活后，一个闪烁的复位图标将出现在LCD屏幕上。
当完成升值后，这个图标将消失。
3.2.5冻结/回车冻结屏幕上的图像。
也可以当作回车键用来选定选项。
3.2.6右边软键激活系统LCD上列出的屏幕命令。
该键最频繁用于选择活动的菜单选项。
4、检测前，仪器的准备插入管位置图34.1、取出仪器XLGO6160型工业内窥镜，主机与镜头线一体，无法分拆。
工业内窥镜使用注意事项
工业内窥镜使用注意事项
使用工业内窥镜可以节省大量的时间和费用，它可以帮助您将检查的范围扩大到以前
无法访问的部位。
然而，与大多数实用性技术一样，必须遵守有关安全和有效性的指南。
以下是使用工业内窥镜时应遵循的几项注意事项：
1. 确保操作者已经获得了合适的培训，知道安全程序。
这包括使用技术，操作程序
和安全准则。
2. 确保有效的照明和优质的视频录像机，以便准确地检查和识别潜在的隐患。
3. 避免把内窥镜插入太深，以免损坏管道或其他器具。
4. 永远不要用锐利的工具破坏内部的结构，以免受到伤害或损坏了管道或其他器具。
5. 确保所使用的内窥镜等工具经过了正规的检查和维护，保证它们处于完整、可靠、有效的状态。
6. 使用内窥镜时要注意自身安全，确保设备不滑动，以免受到伤害。
7. 洁净内窥镜，在使用结束后彻底清洁和消毒，避免传播疾病。
8. 不要离开工具未监督操作，当离开时应关闭所有水源，电源和其他设备。
9. 当完成使用内窥镜的工作之后，应确保管道安全，检查其他部件以保护管道和维
护安全。
10. 操作工具时要遵守所有政府有关部门的安全标准。
使用内窥镜时，每个操作者都应严格遵守上述注意事项，以减少危险/损失，随时保
持安全操作。
内窥镜操作规程
内窥镜操作规程1．总则1.1 本规程适用于用中心工业内窥镜，对压力容器、压力管道上进行检验的相关操作。
1.2 本规程不包括对待检部件发现的缺陷进行分析、评定，也不包括内窥镜检验报告的相关要求。
2．中心工业内窥镜系统组成2.1 柔性探头：为光导纤维目镜直接观察式，并可进行单向360度连续转向。
柔性探头与手持机体通过光导纤维和套管相联，通过手持机上观察镜进行检测。
2.2 手持机：由液晶显示屏、柔性探头、观察镜和操作手柄构成。
2.3 主机系统：由电源、光源组成。
3．操作准备3.1 检查待检工件内部结构、温度以及内部介质种类、以及环境湿度情况是否满足整个仪器系统工作要求。
3.2 在满足工作条件的前提下，打开主机机箱，连接手持机同主机连接。
3.3 接通主机电源，确认仪器工作正常。
4．观察、分析与图片存贮4.1 将柔性探头伸入待检测部件内部，在向前延伸探头的同时，操作手柄控制探头指向，以便对部件内壁进行全方位观测。
4.2 发现可疑点时，应调节观察目镜使之显示清晰以观察缺陷细节，对确认的缺陷，可在目镜上接相机进行拍照留查。
5．检查完毕6.1 观察完待检部件并纪录后，断开主机电源，将手持机同主机系统分开并将探头从待检部件内部抽出，清理掉柔性探头表面污物；再将柔性探头、手持机、主机系统分别放入专用的箱子。
6.2 对于受检部件上观察孔需要封闭的，及时通知受检单位相关工作人员进行封堵，以免杂物落入给受检设备的安全运行带来隐患。
6．使用与维护中注意事项7.1 现场检验时，务必弄清现场交流电源的电压、频率是否满足仪器的要求，不满足要求绝对不能工作，以免损伤仪器主机系统。
7.2 待测部件及其内部介质的温度不能超过探头正常允许的温度，介质也要在探头工作许可范围内，以免对探头造成损伤。
7.3 柔性探头在进入、抽出待检部件的过程中，用力要轻，以免探头前端摄像头被工件卡住而损坏探头。
7.4 在观测过程中，柔性探头线不能过于弯曲，否则会影响手持机上检测目标的成像质量，从而影响整个检查效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
韦林 XLG3™ VideoProbe®系列工业视频內窥镜
一、使用前的准备工作
1. 打开机箱上盖和前面板。
2. 检查电压是否稳定，地线是否接地。
3. 连接交流电源，或电池组件。
4. 打开电源开关。
5. 将内窥镜视频探头从探头储存卷盘中取出。
6. 舒展手持机电缆，把手持机从机箱中取出。
7. 安装好物镜转接头，附件以及外围设备。
二、操作规范
1.设备结构说明
1)机箱
机箱有两种尺寸，XLG3 的机箱在储存，运输和操作的时候能保护主机和附件。
XLG3 的机箱采用旅行箱式的设计，便于搬运。
2)主机部分
3)操作手柄
目录介绍如下：
A. 麦克风能为视频或图片做语音注释。
B. 显示屏超亮，锐利，宽屏的VGA液晶显示屏。
C. 功能按键详细资料参照“功能按键”在第11页。
D. 探头卡环临时固定探头。
E. 手持机电缆连接到主机。
为手持机提供电源，为手持机和主机之间提供通信连接，并且通过其内部的照明光纤把主机内的照明光传输到手持
机。
F. LED照明灯为工作提供照明。
详细资料参照
G. 供电接口为主机和手持机和探头提供连接。
H.照明光纤接口探头照明光的接口。
I. 触发键与定格/确认键有同样地功能。
2.测量
在XLG3系统中测量能力是可选的。
如果你的系统中有这样的选项，存储图像之前或之后你可以测量特征或缺陷（如果图像保存在测量模式之下）。
在一幅图像中你可以保存多达5 中测量方法。
对于测量图片来说最好的LCD显示设置是不按比例的。
测量结果只对空气中测量方法有效。
对于液体中的测量，请与GE检测科技联系。
GE检测科技不能保证测量的精确性。
测量的精度是根据操作者能力不同而不同。
关于测量文件格式，测量图片的格式可以保存为JPEG或BITMAPS.你可以在大多数BMP或JPE浏览器上浏览这些文件，如Windows图片浏览器.
测量类型：
XLG3支持3种类型的测量方法：立体测量方法，阴影测量方法和比较测量方法。
3.菜单操作
您可以通过手持机的按键操作菜单或通过遥控器的按键。
您也可以用键盘或鼠标来操作。
4.获取图像和视频
A.获取图像
1)通过观察显示屏先把探头放到你想要观察的大概位置，然后操控控制杆来控制摄像头获
得您需要的图像。
2)定格图像
当您需要的图像在显示屏显示时按下键，图像就被定格。
3)保存图像。
按下键然后选择Return 图像就被保存。
详细叙述如下：
i.图像冻结
临时捕捉并且冻结图像以便回顾或者调整。
当图像冻结时移动操纵杆，探头将不动。
如果在冻结的图像上进行缩放并且移动操纵杆，图像将随系统电子的通过照相机全屏改变。
冻结图像
ii.调出图像操作
1、调出图像工作
1)、按下
2)、选择文件管理器>调出>打开或者设计
3)、选择一个文件夹。
打开。
注：当观看一个调出的图像，你可以通过移动操纵杆来浏览同一文件夹中的其他图像。
2、确定下一步行动、
·重命名图像，按。
选择重命名图像。
输入一个新的文件名。
新的文件名将覆盖旧的文件名。
·播放录入的音频注释，如果是任何一个，按选择播放音频。
·记录注释，按。
选择记录（或者重新记录）音频。
对着麦克风说话。
一般任务的信息——亮度调节，缩放，注释，保存等等。
iii.保存图像
保存图像与照快照类似。
屏幕上所显示的大部分元素：日期、时间、放大倍数、注释、测量结果等都会被存储到图像中。
你所看到的都能被存储下来。
您可以存储实时画面、冻结画面、分屏画面亦或被调出的画面。
这里有两种存储方式可以实现存储：
·正常/标准
保存不包含刻度数据的图像。
在这种模式下存储的图像，调出后不能再进行测量。
·测量模式
保存所用测量镜头中包含刻度数据的图像。
在这种模式下存储的图像，调出后还可
以进行测量。
B.录制视频—概述
第一种方法：通过操作菜单
1)开始录制视频。
按下键。
选择Start Recording.
2)停止录制视频。
按下键。
选择Video Record > Stop Recording
第二种方法：快速录制，不通过菜单
按住键。
一个红点出现在屏幕上。
只要红点一直闪烁，系统就一直在录制。
（如果
是用DVD 刻录，刻录进程在DVD 驱动器指示灯停止闪烁时才开始刻录）。
暂停录制
1)按键或者按键，选择视频录制>暂停。
录制暂时停止，暂停符号出现。
2)准备好继续后，再按键。
或者按键。
选择视频录制>继续录制。
红点又开
始闪烁，录制继续。
注意：录制过程中允许暂停和停止的总次数取决于所用DVD光盘的类型。
详见44 页“关
于DVD 光盘”。
停止录制
按住键，或者按，选择视频录制>停止。
注意：录制过程中允许暂停和停止的总次数取决于所用DVD光盘的类型。
详见44 页“关
于DVD 光盘”。
DVD 视频文件定稿
按键，选择视频录制>DVD 定稿。
i.视频调出的操作
1)按键。
2)选择File Manager > Recall > drive or device.
3)选择一段视频。
开始播放。
ii.重命名视频文件
按键。
会暂停播放显示调出的菜单。
选择Rename.输入一个新的文件名。
新的文件名会替代旧的文件名。
(选择Play继续播放。
)
三、文件管理
1.创建，重命名，或者删除文件夹
A.按键。
B.选择File Manager > Folder.
C.选择您想执行的操作。
• 创建
• 重命名
• 删除
2.复制文件
您能从内部存储器内复制一个文件到可移动式存储器内。
当文件被复制的时候，除了文件管理和设定菜单能用以外所有的功能都不能用
3.复制文件
A.插入一个存储器。
B.按键。
C.选择File Manager > Copy.
D.选择您想执行的操作。
四、设备的储藏
1.顺直导向关节。
按住操作杆下方的按钮并保持不动。
使探头复位伸直。
2. 关闭主机，拔掉电源。
3. 卸掉外围设备和附件。
注意：如果任意存储设备在主机里，请使用硬件退出（Eject Hardware）菜单命令并且移开。
4. 把探头插回探头储存卷盘，整理好手持机电缆，放回原位。
把手持机的电缆缠绕在主机上。
用手抓住弯曲的电缆，顺时针在第一个拉片下面旋转。
在插入的探头的低部饶过去。
在另外一个拉片上挂住。
5. 把主机以及组成部分放回机箱内。
a 、核实没有任何附件或者连接线还安装在前面板的各接口。
b 、把主机系统整体安全的放入箱子里，以确保没有任何部分会被盖子挤压到。
c 、关闭盖子。
警告：如果你没有仔细认真的包装系统，就会像描述的那样发生损坏现象。
